2012 CITROEN DS5 HYBRID display

33Hybridsystem











Stöldskydd
Elektronisk startspärr
Nycklarna innehåller ett elektroniskt chip med
en konfidentiell kod. När tändningen slås på
måste denna kod kännas igen för att du ska kunna starta bilen.
Den elektroniska star tspärren låser
motorstyrsystemet några ögonblick efter att
tändningen stängts av och hindrar star t av motorn.
I händelse av en funktionsstörning varnas dugenom ett meddelande som visas i displayenpå instrumenttavlan.
I så fall startar inte bilen. Kontakta snarast en
CITROËN-verkstad.

Tändningstillslag utan
motorstart
(tillbehörsläge)


När den elektroniska nyckeln är insatt i läsaren eller befinner sig inne i bilen (i bilar med det nyckelfria star t- och låssystemet) kan du slå
till tändningen och aktivera tillbehören genom
att trycka på knappen "START/STOP", utan att
trampa på pedalerna.
) Tryck på knappen "START/STOP". Instrumenttavlan tänds
men motorn startar inte.) Tryck en gång till på knappenför att stänga av tändningen och göra det möjligt att låsa bilen.

Du riskerar att ladda ur batteriet om tillbehörsläget är tillslaget för länge.

Visning av information om hybridfl öden
Hybridlägen
1.
Valt hybridläge (AUTO, ZEV, SPORT, 4WD).
2.
Meddelanden, t.ex. "Zero Emission" (nollutsläpp) om dieselmotorn är avstängd (0 g/km av CO2).


Funk tionssät t /energiflöden
6.
Dieselmotorn lämnar matning till batteriet (efter behov).
7.Pil från vänster till höger: batteriet lämnar matning till elmotorn(när elmotorn är i drift).
Pil från höger till vänster: Elektriska motorn/generatorn laddar upp
batteriet (energiåtervinning). 8. Dieselmotorn driver framhjulen. 9.Elmotorn driver bakhjulen.
Grundstruktur
3.
Dieselmotor.4.
Drivbatteriets laddningsnivå.5.
Elektrisk motor/generator
Information om valt h
ybridläge, pilarna för energiflöden och batteriets laddningsnivå visas i realtid i displayen på instrumenttavlan eller på skärmen.

Instrumenttavla
1.
Mätare som indikerar förbrukning/återvinning av energi (tillgänglig effekt
visas i procent
).
Se kapitlet "Hybridsystem" för mer information. 2. Bränslemätare. 3.Indikering av kylarvätskans temperatur.4.
Hastighetsmätare (km/h eller mph).5.
Programmerade värden för farthållaren
eller fartbegränsaren.A
.Reostat för reglage och allmän belysning.
B.- Kor t upprepad tryckning:
däcktr
ycksvarnare, visning av ser viceinfo,
varningsjournal.
- Lång tryckning: nollställning av den
valda funktionen (serviceindikator eller
trippmätare).
6
. Växelläge.
7.Instrumenttavlans display: elektriska
flöden, trippmätare, varningsmeddelanden eller meddelanden om funktionstillstånd (t.ex. oljetryck, batteri, öppen dörr etc.), färddator, media, navigation.8. Digital hastighetsmätare (km eller miles). 9.Ready-lampan: indikerar att bilen är klar att köras.

Mätartavlor och displayer Manöverknappar

Instrumenttavlan

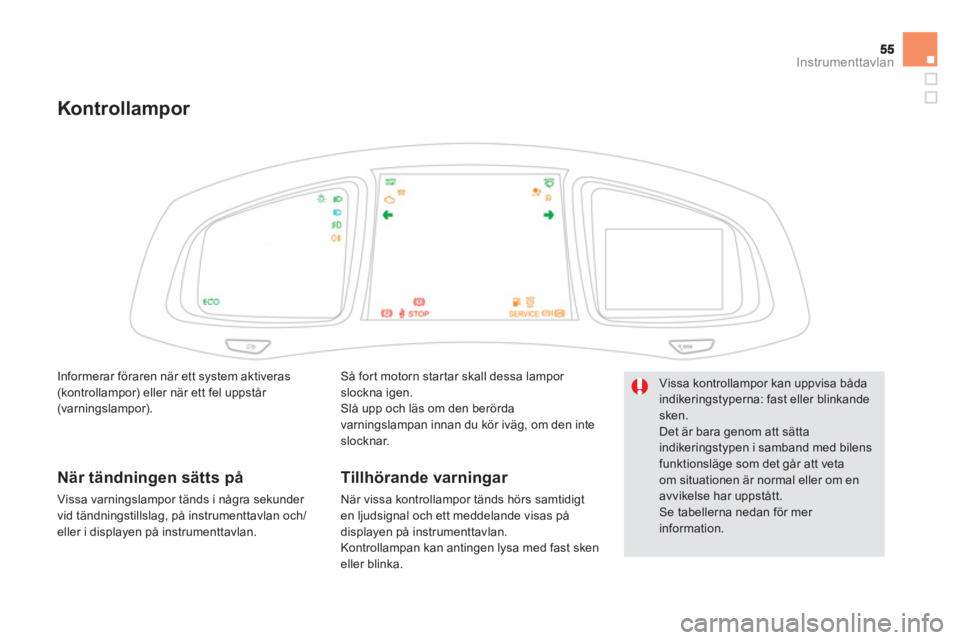

Kontrollampor
Så for t motorn star tar skall dessa lampor
slockna igen.
Slå upp och läs om den berörda
varningslampan innan du kör iväg, om den inte slocknar.
Tillhörande varningar
När vissa kontrollampor tänds hörs samtidigt
en ljudsignal och ett meddelande visas på
displa
yen på instrumenttavlan.
Kontrollampan kan antingen lysa med fast sken eller blinka.

Vissa kontrollampor kan uppvisa båda indikeringstyperna: fast eller blinkande sken.

Det är bara genom att sättaindikeringstypen i samband med bilens funktionsläge som det går att vetaom situationen är normal eller om enavvikelse har uppstått. Se tabellerna nedan för mer information. In
formerar föraren när ett system aktiveras (kontrollampor) eller när ett fel uppstår (varningslampor).


När tändningen sätts på

Vissa varningslampor tänds i några sekunder
vid tändningstillslag, på instrumenttavlan och/
eller i displayen på instrumenttavlan.

Kontrollampor för aktiverad funktion
Om någon av följande kontrollampor tänds på instrumenttavlan och/eller i displayen på instrumenttavlan, betyder det att motsvarande system har aktiverats.

KontrollampaIndikeringOrsakÅtgärder/observationer




Blinkers, vänsterBlinkar med ljudsignal. Belysningsreglaget förs nedåt.





Blinkers, högerBlinkar med ljudsignal. Belysningsreglaget förs uppåt.





PositionsljusFast sken. Belysningsreglaget är ställt på"Positionsljus".




HalvljusFast sken. Belysningsreglaget står i läget
"Halvljus".



HelljusFast sken. Belysningsreglaget dras mot dig. Dra i reglaget för att återgå till halvljus.




Dimstrålkastare framFast sken. Dimstrålkastarna fram är aktiverade. Vrid ringen på reglaget bakåt två gånger för attavaktivera dimstrålkastarna.


Ytterligare information om belysningsreglaget hittar du i kapitlet "Sikt".




HelljusassistansFast sken.Du drar belysningsreglaget mot digoch knappen (till vänster om ratten) är aktiverad.
Indikeringslampan är tänd. Kameran som sitter på innerbackspe
geln godkänner eller spärrar hel-/halvljusomkopplingen, beroende på
ljusförhållandena och trafiksituationen.
Dra i belysningsreglaget för att återgå till halvljusläget.
Ready(klar) Fast sken. Bilen är klar att köra och du kan
trycka på gaspedalen. Tiden som går innan lampan tänds motsvarar den tidsom behövs innan högspänningen sätts i gång i bilen.

IndikeringOrsakÅtgärder/observationer



Automatisk
torkning
Fast sken. Torkarreglaget förs nedåt. Den automatiska torkningen av vindrutan är aktiverad.
Koppla ur den automatiska torknin
gen genom att manövrera reglaget nedåt eller ställ torkarreglaget i ett
annat läge.



Krockkudde påpassagerarsidanFast sken i displayen med indikeringslampor
för bältespåminnare
och passagerarens
frontkrockkudde. Re
glaget som sitter i handskfacket har ställts i läget "ON".Frampassagerarens krockkudde är aktiverad.
I det här fallet får du inte installera en bakåtvänd bilbarnstol.
Ställ reglaget i läget"OFF"
om du vill koppla ur frampassagerarens krockkudde.
I det här fallet går det bra att installera en bakåtvänd barnstol.

59Instrumenttavlan
Lampor som indikerar urkoppling
Om någon av dessa kontrollampor tänds bekräftar det en avsiktlig urkoppling av motsvarande system.
Detta kan åtföljas av en ljudsignal och ett meddelande i displayen på instrumenttavlan.
KontrollampaIndikeringOrsakÅtgärder/observationer



Krockkudde påpassagerarsidan
Fast sken i instrumenttavlan och/eller i modulenmed indikeringslampor
för bältespåminnare
och passagerarens frontkrockkudde.
Reglaget som finns i handskfacket har ställts i läge " OFF
".
Passagerarens främre krockkudde är
urkopplad. Ställ re
glaget på "ON" för att aktivera passagerarensfrämre krockkudde.
I det här läget får ingen bakåtvänd barnstol monteras här.



CDS/ASR

Fast sken. Knappen nere till vänster på instrumentbrädan är aktiverad. Desskontrollampa lyser.CDS/ASR är avaktiverat. CDS: antisladdsystem.
ASR: antispinnsystem. Tr
yck på knappen för att aktivera CDS/ASR-systemet. Kontrollampan släcks.
CDS/ASR-systemet aktiveras automatiskt då bilenstartas.
Fr.o.m. cirka 50 km/tim återaktiveras systemet
automatiskt om det har avaktiverats.

Om någon av följande lampor tänds när hybridsystemet är aktivt eller under färd betyder det att ett fel uppstått, som kräver en åtgärd från förarens sida.
Om det uppstår ett fel som leder till att en varningslampa tänds ska du läsa det åtföljande meddelandet i displayen på instrumenttavlan.
Tveka inte att kontakta CITROËN eller en annan kvalificerad verkstad om problem uppstår.
KontrollampaIndikeringOrsakÅtgärder/observationer



STOPFast sken i kombination
med en annan
varningslampa, åtföljtav en ljudsignal och ett
meddelande på displayen.
Tänds vid punktering eller fel i
bromssystem, ser vostyrning,motoroljetryck, kylvätskans
temperatur, hybridsystemet eller ett större fel i elsystemet.Stanna bilen så fort detta kan ske på ett säkert sätt,
eftersom du riskerar motorstopp.
Parkera bilen, slå ifrån tändningen och kontakta CITROËN eller en annan kvalificerad verkstad.



ServiceTillfälligt tänd. Mindre avvikelser som inte har någonspecifik kontrollampa har uppstått. Identifiera avvikelsen genom att läsa meddelandet som visas på displayen, t.ex.: -stängning av dörrarna, bagageluckan eller motorhuven,- motoroljenivån,
- spolarvätskenivån,
- batteriet i
fjärrkontrollen,
- däcktrycket,
- igensättning av par tikelfiltret (diesel),
- etc.
Vid andra avvikelser kan du kontakta en CITROËN-
v
erkstad eller en annan kvalificerad verkstad.
Fast sken. Större avvikelser som inte har någonspecifik kontrollampa har uppstått. Identifiera felet genom att läsa meddelandet som visas på displayen och kontakta alltid en CITROËN-g
verkstad eller en annan kvalificerad verkstad.
(FA P:partikelfilter, dieselmotor)
Fast sken, tillfälligtåtföljt av ett meddelande om risk för
igensatt partikelfilter. Indikerar att par tikelfiltret bör
jar bli
igensatt.Så fort trafikförhållandena tillåter bör du regenerera
filtret genom att köra i en hastighet på minst 60 km/tim,
tills ser vicelampan släcks.
Fast sken. Indikerar låg nivå i behållaren för
tillsatsmedel. Kontakta snarast en CITROËN-verkstad eller en
annan kvalificerad verkstad för påfyllning.
