2012 CITROEN DS5 HYBRID display

Urkoppling
Endast frampassagerarens krockkudde kankopplas ur: )med tändningen frånslagen
för duin nyckeln i reglaget för urkoppling avframpassagerarens krockkudde,)vrid den till läget "OFF",)dra sedan ut den i samma läge.
Beroende på modell tänds denna
kontrollampa när tändningen är
påslagen, antingen i instrumenttavlan eller i samma panel som
bältespåminnarens kontrollampor, så längesom urkopplingen varar.
Med tanke på barnsäkerheten måste passagerarens krockkudde fram ovillkorligen kopplas ur då en bilbarnstol monteras i bakåtvänt läge påframpassagerarens säte. Annars riskerar barnet att skadasallvarligt då krockkudden löser ut.

Om minst en av krockkuddarnas tvåvarningslampor tänds och lyser med fast sken, får du inte montera en bilbarnstol på frampassagerarens säte.
Låt en CITROËN-verkstad eller en annankvalificerad verkstad utföra en kontroll.


Återinkoppling

Så fort du tar bort bilbarnstolen, med
tändningen avstängd
, bör du vrida reglaget
till läge "ON"
för att aktivera krockkudden på
nytt och skydda frampassageraren i händelse av krock.
Med tändnin
gen påslagen tändsdenna kontrollampa i samma panel som bältespåminnarens
kontrollampor i cirka en minut, omframpassagerarens krockkudde är aktiverad.


Funk tionsstörning

Om denna kontrollampa tänds
på instrumenttavlan, åtföljd av enljudsignal och ett meddelande i
displayen på instrumenttavlan bör du
kontakta en CITROËN-verkstad eller en annan
kvali
ficerad verkstad för kontroll av systemet.
Det finns risk för att krockkuddarna inte löser ut
vid en kraftig krock.
Om kontrollampan blinkar, ska du
kontakta en CITROËN-verkstad eller en annan kvalificerad verkstad. Det fins risk för att frampassagerarens krockkudde inte löser ut vid en kraftig krock.

189Säkerhet

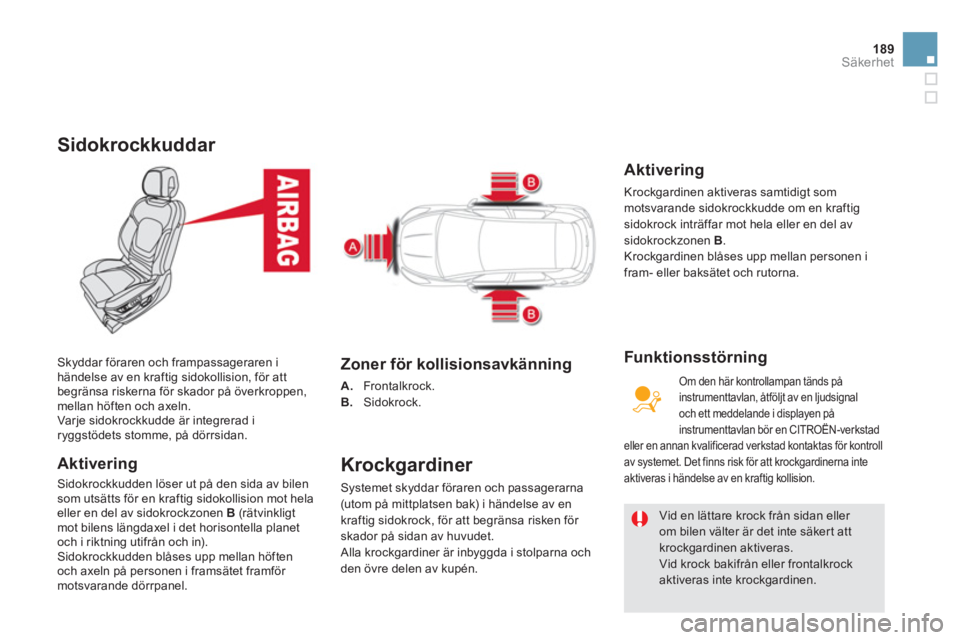

Sidokrockkuddar

Aktivering

Sidokrockkudden löser ut på den sida av bilen som utsätts för en kraftig sidokollision mot hela eller en del av sidokrockzonen B(rätvinkligt mot bilens längdaxel i det horisontella planet
och i riktning utifrån och in).
Sidokrockkudden blåses upp mellan höften
och axeln på personen i framsätet framfö
r motsvarande dörrpanel.
Skyddar föraren och frampassageraren ihändelse av en kraftig sidokollision, för att
begränsa riskerna för skador på överkroppen, mellan höften och axeln.
Varje sidokrockkudde är integrerad i
ryggstödets stomme, på dörrsidan.
Zoner för kollisionsavkänning
A. Frontalkrock.
B. Sidokrock.
Krockgardiner
Systemet skyddar föraren och passagerarna(utom på mittplatsen bak) i händelse av enkraftig sidokrock, för att begränsa risken för
skador på sidan av huvudet.

Alla krockgardiner är inbyggda i stolparna ochden övre delen av kupén.
Vid en lättare krock från sidan eller om bilen välter är det inte säkert att
krockgardinen aktiveras.
Vid krock bakifrån eller frontalkrock aktiveras inte krockgardinen.



Aktivering

Krockgardinen aktiveras samtidigt som
motsvarande sidokrockkudde om en kraftigsidokrock inträffar mot hela eller en del avsidokrockzonen B. Krockgardinen blåses upp mellan personen ifram- eller baksätet och rutorna.
Om den här kontrollampan tänds påinstrumenttavlan, åtföljt av en ljudsignal
och ett meddelande i displayen på instrumenttavlan bör en CITROËN-verkstad eller en annan kvalificerad verkstad kontaktas för kontroll av systemet. Det finns risk för att krockgardinerna inte aktiveras i händelse av en kraftig kollision.
Funktionsstörning

221Praktisk information
System som styr driftstiden i vissa funktioner
för att
garantera att batteriet bibehåller
tillräcklig laddning.
Efter att motorn har stängts av kan du
fortfarande använda vissa funktioner som t. ex. ljud- och telematiksystem, vindrutetorkare,
halvljus, taklampor etc. under en sammanlagdtid av högst trettio minuter.







Energisparläge
Bilen ställer sig i energisparläge
Därefter visas ett meddelande om övergång till
energisparläge i displayen på instrumenttavlan
och de aktiverade funktionerna övergår till
standbyläge.
Om ett telefonsamtal påbörjas i samma
ögonblick kan det pågå i cirka 10 minuter med
bilradions handsfree-utrustning.


Energisparläget avbryts

Dessa funktioner återaktiveras automatiskt
nästa gång bilen används. ) För att kunna använda dessa funktioner på nytt startar du motorn och låter den vara
i gång:
- mindre än tio minuter, för att kunna använda systemen i cirka fem minuter,
- mer än tio minuter, för att kunna användadem i cirka trettio minuter.

Starta motorn och låt den vara igång enligt
beskrivnin
gen ovan, för att garantera en korrekt
laddning av batteriet.
Använd inte den här metoden upprepade gånger, eftersom det kan leda till att batteriet
laddas ur.
Om batteriet laddas ur går det inte att star ta
motorn (se avsnittet "Batteri").

Spolar vätskenivå
Stanna bilen och stäng av motorn när du ska
kontrollera nivån eller fylla på spolar vätska,
om din bil är försedd med strålkastarspolare.
)Öppna motorhuven och håll den öppen med hjälp av stöttan.)Öppna locket på spolarvätskebehållaren.

Påfyllning

Påfyllningen av tillsatsmedel måste utföras snarast möjligt på en CITROËN-verkstad eller en annan kvalificerad verkstad.
Nivå för tillsatsmedel
(dieselmotor med
partikelfilter)

Då det saknas tillsatsmedel
indikeras det genom attservicelampan tänds,
åtföljd av en ljudsignal
och ett meddelande i displayen på instrumenttavlan.

Te k n i s k a specifi kationer för vätskan

För att åstadkomma bästa möjliga rengöringoch undvika isbildning ska påfyllning eller byte
av denna v
ätska inte ske med vanligt vatten.

)
Greppa tag och kläm om nivåmätaren för
att täppa till avluftningen. ) Dra ut nivåmätaren helt från behållaren och läs av nivån genom den transparentadelen.)
Fyll på vid behov.)
Sätt tillbaka locket på behållaren och stängmotorhuven igen.

Partikelfilter (diesel)
När partikelfiltret börjar
sättas igen indikeras
det genom att denna kontrollampa tänds tillfälligt, åtföljt av ett
meddelande på multifunktionsdisplayen.
För att regenerera filtret rekommenderar vi att du så fort som möjligt kör i en hastighet av minst 60 km/tim tills lampan släcks, när trafikläget tillåter detta. Om lampan fortsätter att lysa finns detinte tillräckligt med tillsatsmedel, seavsnittet "Tillsatsnivå".

I en ny bil kan det "lukta bränt" de första gångerna som par tikelfiltret regenereras, vilket är helt normalt.
Efter en längre tids användning av bilen i mycket låg hastighet eller på tomgångkan du undantagsvis märka utsläpp av vattenånga i avgasen vid gaspådrag.Dessa har ingen inverkan på bilensuppförande eller på miljön.

Vid regenerering av par tikelfiltret är det 100% elektriska funktionsläget intetillgängligt.
Luftfilter och kupéfilter

Information om bytesintervall för dessa filter finner du i serviceboken.
Beroende på omgivningen (dammig luft...) och på hur bilen används (stadskörning...), kan det vara nödvändigt attbyta filtren oftare(se avsnittet "Motorer").
Är kupéfiltret nedsmutsat kan det försämra
luftkonditioneringens prestanda och
luftkvaliteten kan försämras.
Oljefilter
Byt ut oljefiltret vid varje byte av
motorolja.
Information om intervallet för bytefinns i serviceboken.

01 KOMMA IGÅNG
Kort tryckning: val av
minneslagrad radiostation.
Lån
g tryckning: lagra denaktuella stationen i minnet.
Sätta på/stän
gaav TA-funktionen (trafi kinfo). Visnin
g av lista ˆver lagrade stationer, spÂr eller mappar p CD/MP3/AppleÆ-spelare.
LÂn
g tryckning: styrning fˆr klassifi cering av MP3/WMA-fi ler/uppdatering av radiostationslistan.

÷ppna "
Audio settings"(Ljudinställningar):equalizer, bas, diskant, loudness, surround,
balans vänster/höger,
balans fram/bak,
automatisk korrigering av
ljudvolym.
V
al av radioband: FM/DAB *
.

Hålla knappen intr
yckt: ominitialisering avsystemet.

Val av källa:
CD, USB,
AUX, Apple®-spelare,
Bluetooth Streaming, Radio.
Avbryt pågående åtgärd ochgå ett steg tillbaka.
Lån
g tryckning: återgång till
den permanenta visningen
Sätta på/stänga av.

Knappen MODE: val av permanent visningstyp.


Vridnin
g: volyminställning (varje källa är oberoende,
inkl. TA-meddelanden och navigationsinstruktioner).
V
al av:
- före
gående/nästa rad i en lista eller en meny.
- före
gående/nästa mediamapp.
- stegvis sökning efter föregående/nästa radiofrekvens.
- av före
gående/nästa MP3-mapp.
Förfl
yttning upp/ned i läget "Move the map
" (Flytta kartan) .
Val av:
- automatisk söknin
g av lägre/högre radiofrekvenser.
- före
gående CD-spår, MP3-spår eller media.
För
fl yttning till v‰nster/hˆger i l‰ge "Move the map
" (Flytta kartan) .


Visning i svart på displayen.

Kort tr
yckning:
avstängning/
återställning av ljudet.
*
Beroende på modell.

03
259

För att få en total översikt av de olika menyerna kan du titta i menyöversikten.

För rengöring av displayen rekommenderar vi en mjuk tygtrasasom inte repar (t.ex. för rengöring av glasögon) utan någotrengöringsmedel.
"RADIO/MEDIA"
"TELEFON"
(Om ett samtal pågår)
SETUP : INSTÄLLNINGAR
datum och tid, visnin
gsparametrar, ljud.B
yta ljudkälla:
RADIO: RADIO-sändning.
MUSIC: MEDIA-sändning. Tr
yck fl era gånger på MODE
-knappen för att öppna följande menyer:

ALLMÄN FUNKTION
"KARTA PÅ HELSKÄRM"
"KARTA I FÖNSTER"
(Om vägvisning pågår)
HYBRIDFLÖDE
Ytterligare information ges i kapitlet "Hybridsystem" och därefter "Visning av information om hybridfl ˆde".
HYBRIDFÖRBRUKNING
Ytterli
gare information ges i kapitlet"Hybridsystem" och därefter "Hybridsystemets förbrukning".

03
Med en tryckning på OK-ratten kan du
ta fram olika undermenyer, beroende på
vad som visas på displayen.


RADIO:


Activate/Deactivate TA In-/urkoppling av TA



Activate/Deactivate RD
S
In-/urkoppling av RDS



ALLMÄN FUNKTION







UNDERMENYER


MEDIAMUSIKSPELARE,
CD eller USB
(beroende på media) :
Uppspelningssätt:


Normal
Normal


Rando
m
Slumpmässig



Random on all medi
a
Slumpmässig, alla media

Repetition
Upprepa


TELEFON
(under samtal):
Private mode
Sekretess



HELSKÄRMS- ELLER
FÖNSTERKARTA :


Stop/Restore guidance
Avbryt/återuppta vägvisning


Select destinationVälj
destination
Enter an address
Ange en adress
Director
y Adressbok
GPS coordinates
GPS-koordinater
Divert route
Omberäkna rutt
Move the map
Flytta karta
Info. on location
Info om plats
Select as destination
Välj som destination

Select as sta
ge Välj som delmål

Save this
place
Spara denna plats (kontakter)

Quit map modeAvsluta kartfunktion


Guidance criteria

Villkor för vägvisning

Put call on hold
Parkera samtal

DTMF ring tones
Tonval


Han
g up
Lägg på
