2012 CITROEN C6 display

2
INNEHÅLLSFÖRTECKNING
KÖRNING
I
SNABBGUIDE
4-22II23-81
På utsidan ............................................ 4
Ö
ppna och låsa.................................5-6
I kupén
..................................................7
Förarplatsen......................................8-9
Sitta bekvämt och säkert.............10®12
God sikt..............................................13
God ventilation ................................... 14
In
strumenttavlan...........................15-16
Säkerhet..............................................17
Säker körning ..............................18®20
Eco-Driving...................................21-22
Fjärrkontroll ...................................23-24
Nyckel.................................................25
Stöldlarm inbrottsskydd................26-27
Rattlås – Tändningslås - Startmotor...r28
Start - Start av motorn.......................29
Instrumenttavla...........................30®36
Kontrollampor................................r31-32
Head up-display ............................37-38
Multifunktionsdisplayer................39®43
Färddator.....................................r44®49
Signaler.......................................r50®52
Adaptiva Xenon-strålkastare
med dubbelfunktion .........................53
Torkare..........................................54-55
Elfönsterhissar...................................r56
Rattreglage - Höjdreglage för
säkerhetsbältet .....................................57
Framsäten .....................................58-59
Minneslagring.....................................60
Bältespåminnare................................61
Backspeglar................................r62®64
Växellåda .....................................65®68
Farthållare.....................................69-70
Fartbegränsare.............................71-72
Antisladdsystem (ESP) ......................73
Bromsar...............................................r74
El
ektrisk
parkeringsbroms ........................75-76
Elstyrd bakspoiler...............................r77
Parkeringshjälp .............................78-79
Avåkningsvarnare ..............................80
Partikelfi lter diesel..............................81

77
S
NABB
GU
ID
E
65
7.1
71- 69
75
8537
I KUPÉN
Head up-display
Denna funktion innebär att viktig infor-mation projiceras i förarens siktfält.På så sätt tar inte föraren ögonen frånvägen.
Fartbegränsare
Detta hjälpmedel vid färd gör det möj-ligt att välja en maximal hastighet sominte ska överskridas.
Farthållare
Systemet innebär att man automatisktbehåller fordonshastigheten på ettvärde som är programmerat av föra-ren, utan att man behöver trycka pågaspedalen.
Automatlådan
Med denna utrustning tillgodoses en perfekt körning genom en kombina-tion av ett helautomatiskt läge, som är associerat till två speciella program, samt ett manuellt läge.
Audio- ochkommunikationssystem
Dessa utrustningar är baserade på densenaste teknologin.
Elektrisk parkeringsbroms
Den elektriska parkeringsbromsen dras åt automatiskt när motorn stängsav och lossas när bilen startar från stillastående (när automatiken är akti-verad).Observera:det går också att dra åt och lossa bromsen manuellt.
Automatisk luftkonditionering
Med detta luftkonditione-ringssystem får man en god komfort och god luftväxling i kupén.

8
1
12
6
8
14
13
2
3
5
7910
155
16
1718
4
11
S
NABB
GU
ID
E
1. Reglage - Elfönsterhissar / Sidospeglar / Barnlås
2.Minneslagring och inställningar av förarsätet
3. Reglage - Belysning / Körriktningsvisare /
Dimljus / Röstidentifi ering
4.Signalhorn
5
.Instrumenttavla
6. Plats för projicering i siktfältet (Head up-display)
7. Rattlås-tändningslås
8. Reglage - Torkare
9. Radioreglage under ratten
10. Rattreglage - Farthållare och fartbegränsare
11 .Krockkudde förarsida
12.Växelspak
13. Elektrisk parkeringsbroms
14.Automatlådans reglage för SPORT-/SNÖ-lägena
15.
Reglage för inställning ratten
16. Reglage för Head up-display
17.Reglage för bränsleluckan
18. Förvaringsfack / Lucka till säkringsboxen
FÖRARPLATS

99
23
24
25
33
27
28
29
32
20
30
26
22
19
2131
S
NABB
GU
ID
E
19. Reglage för fjädring - Inställning av markfrigång/
Sportläge
20. Multifunktionsdisplay
21. Reglage för varningsblinkers
22.Reglage - Dynamisk stabilitetskontroll (ESP/ASR) /
Centrallåsning av dörrar och bagageutrymme /
Parkeringshjälp
23. Reglage - Avåkningsvarnare AFIL / Stöldlarm
inbrottsskydd
24. Reglage för luftkonditionering
25. Mugghållare
26. Bilradio eller NaviDrive
27. Handskfack
28. Givare för solinstrålning
29. Sidoluftmunstycke
30. Luftmunstycken i mitten
31. Askkopp
32. Krockkudde på passagerarsidan
33.Urkoppling av krockkudde på passagerarsidan
FÖRARPLATS

16
12
3S
NABB
GU
ID
E
BÄLTESPÅMINNAREDÄCKTRYCKSVARNARE
Denna funktion varnar dig om du har för lågt tryck eller punktering i ett däck.
Varning för lågt däcktryck i ett hjul:KontrollampanSERVICEtänds och en silhuett visas.
"Punkterat däck": Kontrollamporna "STOP" och punkterade hjul tänds och en silhuett visas.
Färgdisplay C
NaviDrive färgdisplay
Indikerar att hjulens
status är bra
Mycket dåligt däcktryck
Dåligt däcktryck
"Punkterat däck"
Förarsätet, passagerarsätet fram
och passagerarsätena bak har
detektorer för ej fastsatt/lossatsäkerhetsbälte.
Säkerhetsbältenas status fastsatt/lossat säkerhetsbälte anges för
varje kategori av säten genom attkontrollamporna 1, 2och 3 tändseller blinkar.
INSTRUMENTTAVLAN
4761

20
S
NABB
GU
ID
E
Du kan aktivera/avaktivera parke-
ringshjälpen, genom en tryckning
på reglageA. Om parkeringshjäl-
pen inte är aktiverad är kontrollam-
pan på reglage Atänd.
PARKERINGSHJÄLPAVÅKNINGSVARNARE AFIL
Denna hjälpfunktion vid färd varnar
föraren om han/hon ofrivilligt över-skrider den längsgående vägmärk-ningen (hel eller streckad linje).
Den är avsedd för användning påmotorväg och andra snabba vägar
och fungerar endast över hastig-
heter på ca 80 km/tim.
En tryckning på reglageBaktive-rar funktionen, kontrollampan påreglaget tänds.
HEAD UP-DISPLAY
Funktionen Head up-display visar ett antal viktiga informationerirförarens siktfält. På så sätt behö-ver föraren inte ta ögonen frånvägen.
Reglagen för Head up-displaybefi nner sig under luftmunstycketp fˆrarsidan.
807837
KÖRA SÄKERT OCH BEKVÄMT

28
II

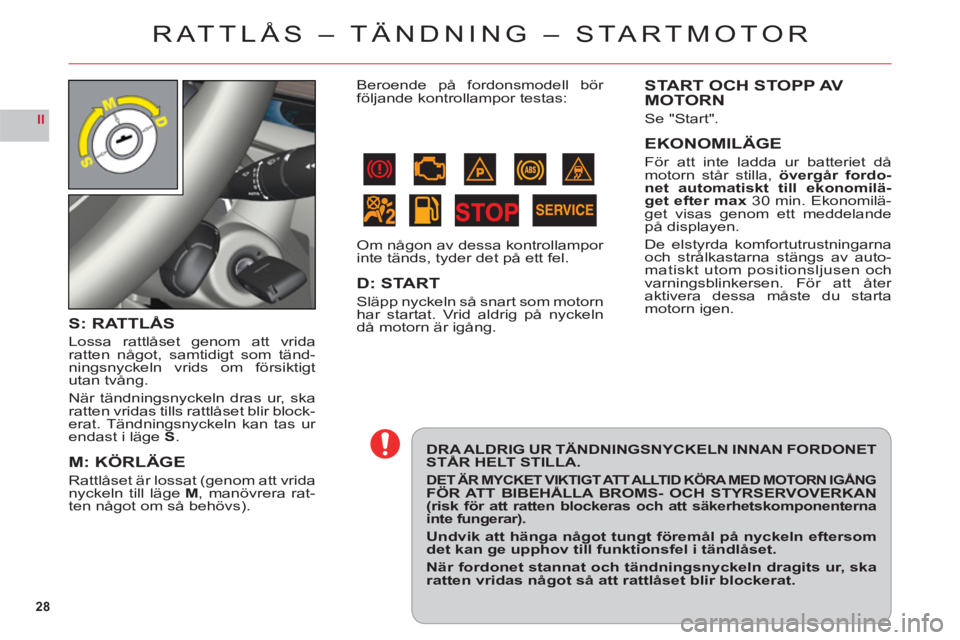

RATTLÅS – TÄNDNING – STA R T MOTOR
DRA ALDRIG UR TÄNDNINGSNYCKELN INNAN FORDONET STÅR HELT STILLA.
DET ÄR MYCKET VIKTIGT ATT ALLTID KÖRA MED MOTORN IGÅNG FÖR ATT BIBEHÅLLA BROMS- OCH STYRSERVOVERKAN (risk för att ratten blockeras och att säkerhetskomponenterna inte fungerar).
Undvik att hänga något tungt föremål på nyckeln eftersom det kan ge upphov till funktionsfel i tändlåset.
När fordonet stannat och tändningsnyckeln dragits ur, ska ratten vridas något så att rattlåset blir blockerat.
S: RATTLÅS
Lossa rattlåset genom att vridaratten något, samtidigt som tänd-ningsnyckeln vrids om försiktigtutan tvång.
N
är tändningsnyckeln dras ur, skaratten vridas tills rattlåset blir block-erat. Tändningsnyckeln kan tas ur endast i lägeS.
M: KÖRLÄGE
Rattlåset är lossat (genom att vridanyckeln till läge M, manövrera rat-
ten något om så behövs).
START OCH STOPP AV MOTORN
Se "Start".
EKONOMILÄGE
För att inte ladda ur batteriet dåmotorn står stilla, övergår fordo-
net automatiskt till ekonomilä-get efter max 30 min. Ekonomilä-get visas genom ett meddelandepå displayen.
De elst
yrda komfortutrustningarna
och strålkastarna stängs av auto-matiskt utom positionsljusen och
varningsblinkersen. För att åter aktivera dessa måste du startamotorn igen.
Beroende på fordonsmodell bör följande kontrollampor testas:
Om någon av dessa kontrollampor
inte tänds, tyder det på ett fel.
D: START
Släpp nyckeln så snart som motorn
har startat. Vrid aldrig på nyckeln
då motorn är igång.

31
II
INSTRUMENTTAVLAN
KONTROLLAMPOR
Kontrollamporna kan åtföljas av ett meddelande och/eller en ljudsignal
Kontrollampa ESP/ASR
I funktion
Då något av systemen
ESP eller ASR är igång blinkar
kontrollampan.
Vid funktionsfel
Om en kontrollampa tänds under
färd visar det att det finns ett
funktionsfel i systemet.
Ta kontakt med en CITROËN-
verkstad eller en annan kvalifi ce-rad verkstad.
Urkoppling
Tändning av lampan och reglaget
ESP visar att systemet är urkopplat.
Kontrollampaför elektriskparkeringsbroms
När motorn är igång tänds
kontrollampan för att visa att det
fi nns ett funktionsfel i den elektriska parkeringsbromsen. Bromsen är
dåligt åtdragen. Sätt växellådan i parkeringsläge (P).
Ta snarast kontakt med en CITROËN-verkstad eller en annan
kvalifi cerad verkstad.
Kontrollampa för ABS
Kontrollampan för ABS tändsdå du slår på tändningenoch bör släckas efter några
sekunder. Om kontrollampan inte
släcks kan det betyda att det fi nnsett fel i systemet. Se "Bromsar".
Punkterade däck
När lampan tänds indike-
ras punktering på ett eller
fl era däck.
Displayen visar visuellt var det/depunkterade däcket/däcken fi nns.Ta kontakt med en CITROËN-p
verkstad eller en annan kvalifi ce-
rad verkstad.
Kontrollampa för öppen dörr
När motorn är igång tänds
kontrollampan för att visa att dörrar och/eller bakluckan är öppna.
Kontrollampa för elektrisk
parkeringsbroms,bromsvätskenivå ochfel på bromstryckfördelningen
Med motorn igång indikerar kon-
trollampan att parkeringsbromsen är åtdragen eller dåligt lossad, att
bromsvätskenivån är otillräcklig eller att det är fel på bromssystemet.
Om kontrollampan förblir tänd,
trots att parkeringsbromsen är los-sad, måste du stanna omedelbart och kontakta en CITROËN-verks-,
tad eller en annan kvalifi cerad
verkstad.
Se "Bromsar".
SERVICE-lampa
Kontrollampan fort-sätter att lysa med
fast sken om ett störrefel har inträffat. Ta snarast kontakt
med en CITROËN-verkstad eller enannan kvalifi cerad verkstad.
Denna kontrollampa forts‰tter att
lysa tillf‰lligt om mindre avvikelser
intr‰ffar. V‰nd dig vid behov till enCITROÀN-verkstad eller en annang
kvalifi cerad verkstad.
Konsultera feljournalen fˆr att fÂ
veta orsaken till varnin
gsmedde-
landet (Se kapitlet "Multifunktions-
display" eller instruktionsboken fˆr
NaviDrive).
Kontrollampa för
OMEDELBART
STOPP
När kontrollampan tänds måste du genast stanna fordonet och motorn, det är mycket viktigt. Kontrollam-pan kan åtföljas av symbolen STOP på
displayen och på Head up-displayen.
Ta snarast kontakt med en CITROËN-verkstad eller en annan
kvalifi cerad verkstad.
