2012 CITROEN C5 key

IV
76
OVET JA LUUKUT

Sisätilan liikkeiden ja kallistuksen
valvontajärjestelmien
uudelleenaktivointi


)
Kytke ovien/ulkotilan valvontajär-
jestelmä pois päältä painamalla
kauko-ohjaimen avauspainiketta.

)
Kytke kaikki valvontajärjestelmät
päälle painamalla kauko-ohjai-
men lukituspainiketta.
Painikkeen merkkivalo alkaa taas
vilkkua sekunnin välein.



Hälyttimen laukeaminen


Hälytin on lauennut, kun kuuluu si-
reenin ääni ja suuntavalot vilkkuvat
30 sekunnin ajan.
Valvontajärjestelmät laukeavat kym-menen kertaa peräkkäin.
Kun ajoneuvon lukitus avataan kauko-
ohjaimella ja painikkeen merkkivalo
vilkkuu nopeasti, se merkitsee, että
hälytin on lauennut poissaollessasi.
Vilkkuminen loppuu välittömästi, kun
sytytysvirta kytketään.



Jos kauko-ohjain on rikki

Valvontajärjestelmien toiminnan es-
tämiseksi:



)
Avaa auton lukitus avaimella kul-
jettajan puolen lukosta.

)
Avaa ovi, jolloin hälytin laukeaa.

)
Kytke sytytysvirta, jolloin hälytin
sammuu. Painikkeen merkkivalo
sammuu.




Auton lukitseminen siten, että
hälytintä ei kytketä päälle



)
Lukitse tai turvalukitse auto avai-
mella kuljettajan puolen lukosta.




Toimintahäiriö


Jos painikkeen merkkivalo palaa yhtä-
jaksoisesti, kun sytytysvirta kytketään,
järjestelmässä on toimintahäiriö.
Tarkistuta järjestelmä CITROËN-ver-
kostolla tai valtuutetussa korjaamossa.



Automaattinen toiminta *


Järjestelmä kytkeytyy automaattisesti
päälle, kun viimeisen oven tai luukun
sulkemisesta on kulunut 2 minuuttia.


)
Jotta hälytin ei laukeaisi, kun as-
tut sisään autoon, paina ensin
kauko-ohjaimen avauspainiketta.



* Kohdemaan mukaisesti

IV
82
OVET JA LUUKUT

Motorisoitu aukeaminen
TAVARATILA (TOURER)

Avaaminen käsin



)
Paina ylöspäin kielekettä A
ja
nosta takaluukku.



)

Paina ylöspäin kielekettä A
tai pai-na kauko-ohjaimen painiketta B
. Älä saata takaluukkua käsin silloin,
kun painetaan kielekkeestä A
.


Sulkeminen käsin



)
Vedä takaluukku alas sisäpuoli-
sesta kädensijasta C
.



Motorisoitu sulkeminen



)
Paina painiketta D
takaluukun
sähköisen sulkeutumisen ohjaa-
miseksi.
Älä häiritse takaluukun sulkeutu-
mista; mikä tahansa este luukun
sulkeutuessa pysäyttää luukun liik-
keen ja se nousee automaattisesti
muutaman senttimetrin.


Lukitseminen/lukituksen
avaaminen
Tapahtuu auton seisoessa seuraa-
vasti:


- kauko-ohjaimella

- avaimella oven lukkoon

- sisäpuolisella keskuslukituksen
kytkimellä.


Takaluukun aukeamisen/
sulkeutumisen keskeytys
Kun takaluukku on avatumassa tai
sulkeutumassa sähköisesti, voit
milloin tahansa keskeyttää luukun
liikkeen painamalla takaluukun paini-
ketta D
, kielekettä A
tai painiketta B
.
Voit tämän jälkeen avata tai sulkea
takaluukun sähköisesti tai käsin lii-
kuttamalla tarvittaessa sitä päinvas-
taiseen suuntaan, jotta luukku irtoaa
lukituksesta. Takaluukku lukittuu automaattisesti
ajon aikana ajonopeuden noustes-
sa 10 km/h, vaikka automaattinen
keskuslukitus olisi kytketty pois toi-
minnasta. Takaluukku avautuu luki-
tuksesta, kun jokin ovista avataan tai
painamalla keskuslukituksen paini-
ketta (ajonopeus alle 10 km/h).


Väliasennon muistiintallennus

On mahdollista tallentaa muistiin
takaluukun avautumiskulma:


)
Saata luukku käsin tai automaat-
tisesti haluamaasi asentoon.

)
Paina pitkään painiketta D
. Kuulet
lyhyen merkkipiippauksen.

)
Päästä painikkeesta D
.

IV
!
86
OVET JA LUUKUT
POLTTOAINESÄILIÖ

Polttoainesäiliön tilavuus: noin
71 litraa

* .


Polttoaineen alin taso

Kun polttoainesäiliön alin
taso saavutetaan, tämä
merkkivalo mittaristossa
syttyy, kuuluu merkkiääni
ja monitoiminäyttöön tulee viesti.
Kun merkkivalo syttyy ensimmäisen
kerran, säiliössä on jäljellä noin 5 litraa
polttoainetta.
Lisää ehdottomasti polttoainetta, et-
tei se pääse loppumaan kokonaan.


)
Paina kannen vasenta yläreu-
naa, jonka jälkeen vedä kannen
reunasta.


)
kierrä avainta neljänneskierros,
niin kansi aukeaa tai menee kiinni,

)
laita täytön ajaksi tulppa pidik-
keeseen A
,

)
täytä nestesäiliö täyteen, mutta
älä enää jatka täyttöpistoolin
kolmannen keskeytyksen jäl-
keen
; se voi aiheuttaa toiminta-
häiriön autoosi.

Polttoainesäiliön täyttö tehdään
moottori sammutettuna ja virta
katkaistuna.


Katalyyttipuhdistimella varuste-
tussa bensiinikäyttöisessä au-
tossa on ehdottomasti käytettävä
lyijytöntä bensiiniä.



Polttoaineen täyttöaukon
kannen avaaminen
Polttoainetta on täytettävä vähin-
tään 5 litraa, jotta polttoainemittari
voi ottaa sen huomioon.
Tavallisen bensiinin täyttöpistooli ei
mahdu tämän auton pienempään
täyttöputkeen, millä on pyritty estä-
mään vääränlaisen bensiinin tank-
kaaminen.
Tulpan avaaminen voi laukaista
imuilman äänen. Tämä alipaine,
joka on aivan normaalia johtuu
polttonestekierron tiiviydestä.


Täyttö







Älä koskaan lisää polttones-tettä polttonestesäiliöön silloin, kun moottori on Stop & Go -
järjestelmän STOP-tilassa; katkaise
sytytysvirta ehdottomasti virta-avai-
mella.

*
55 litraa Slovakiassa

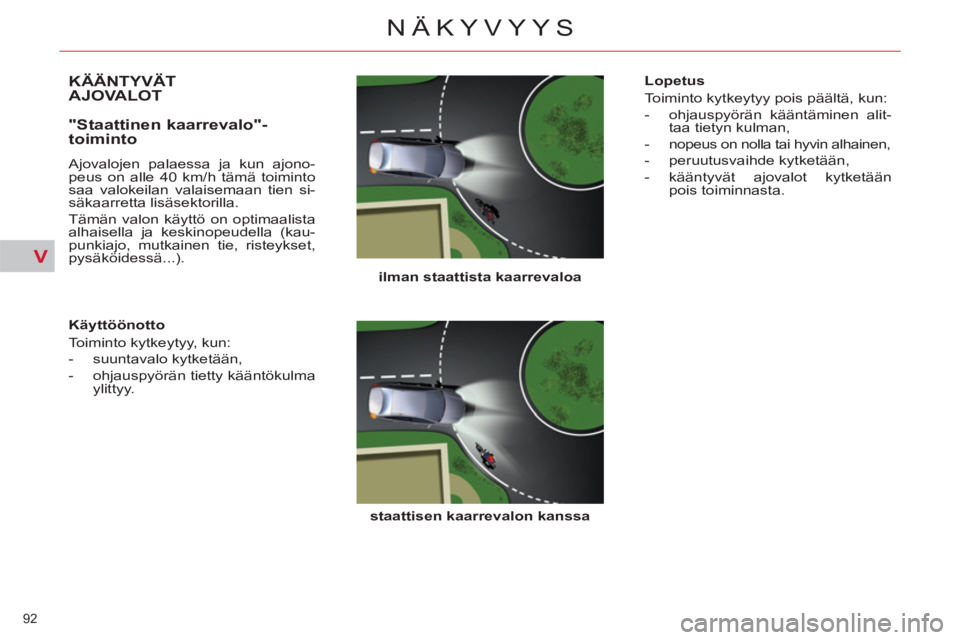

V
92
NÄKYVYYS




KÄÄNTYVÄTAJOVALOT


ilman staattista kaarrevaloa


staattisen kaarrevalon kanssa




"Staattinen kaarrevalo"-
toiminto
Ajovalojen palaessa ja kun ajono-
peus on alle 40 km/h tämä toiminto
saa valokeilan valaisemaan tien si-
säkaarretta lisäsektorilla.
Tämän valon käyttö on optimaalista
alhaisella ja keskinopeudella (kau-
punkiajo, mutkainen tie, risteykset,
pysäköidessä...).

Käyttöönotto
Toiminto kytkeytyy, kun:


- suuntavalo kytketään,

- ohjauspyörän tietty kääntökulma
ylittyy.
Lopetus
Toiminto kytkeytyy pois päältä, kun:


- ohjauspyörän kääntäminen alit-
taa tietyn kulman,

- nopeus on nolla tai hyvin alhainen,

- peruutusvaihde kytketään,

- kääntyvät ajovalot kytketään
pois toiminnasta.

V
95
NÄKYVYYS

Peruutusvaihde
Kun peruutusvaihde kytketään ja
tuulilasinpyyhin on toiminnassa, ta-
kalasinpyyhin käynnistyy.

Toiminnon ohjelmointi
Toiminto kytketään tai otetaan pois
käytöstä mittariston näytön asetus-
valikossa.
Oletusarvo on, että toiminto on käy-
tössä.











Tuulilasin ja ajovalojen
pesulaite


)
Vedä lasinpyyhkimen kytkintä
itseäsi päin. Tuulilasinpesin ja
pyyhkimet toimivat tietyn ajan.
Lampunpesimet toimivat vain, kun

lähivalot on sytytetty
.













Tuulilasin
pyyhintäautomatiikka
Tuulilasinpyyhin käynnistyy auto-
maattisesti (ilman kuljettajan toi-
menpiteitä), jos taustapeilin takana
sijaitseva anturi havaitsee satavan.
Pyyhintänopeus määräytyy sateen
voimakkuuden mukaan.

Toiminnon käyttöönotto
Kuljettaja voi käynnistää automaatti-
toiminnon käsin työntämällä vivun A

asentoon "AUTO"
.
Mittariston näyttöön ilmestyy viesti.
Toiminnon keskeyttäminen
Kuljettaja voi keskeyttää toiminnon
käsin siirtämällä vivun A
ylös ja aset-
tamalla sen uudelleen asentoon "0"
.
Mittariston näyttöön tulee viesti.
Pyyhintäautomatiikka on aktivoitava
uudelleen aina, kun sytytysvirta on
katkaistu yli minuutiksi. Tämä tapah-
tuu painamalla vipua A
alaspäin.

Toimintahäiriö
Jos automaattitoimintoon tulee häiriö,
lasinpyyhin toimii tihkukytkintilassa.
Tarkistuta CITROËN-verkostolla tai
valtuutetulla korjaamolla.
Älä peitä tuulilasin keskellä tausta-
peilin takana olevaa sadeanturia,
joka on kytketty valoanturiin.
Kun viet auton automaattipesuun,
kytke tuulilasinpyyhkimen pyyhin-
täautomatiikka pois toiminnasta.
Talvella on odotettava, että tuuli-
lasissa oleva jää on täysin sulanut
ennen pyyhintäautomatiikan ottoa
käyttöön.

V
98
NÄKYVYYS
TUNNELMAVALO
Autossa on käytössäsi tunnelmavalo,
joka valaisee keskikonsolin sekä ovien
avauskytkimet.

Keskikonsoli

Valot sijaitsevat kattokonsolissa lä-
hellä etukattovaloa. Ne valaisevat
keskikonsolin.

Ovien avauskytkimien valot


Toiminta
Valot aktivoituvat yhdessä ajovalojen
automaattisen syttymisen kanssa
silloin, kun luonnonvalo on vähäistä.
Ne sammuvat, kun mittariston va-
laistus sammuu.
Valaistuksen kirkkaus vaihtelee mit-
tariston valaistuksen kirkkauden
mukaan.


)
Paina kytkimiä A
valon kirkkauden
lisäämiseksi tai vähentämiseksi.

Valot sijaitsevat etu- ja takaovien
sisäpuolisissa avauskytkimissä.
Takaovien avauskytkimien valo kyt-
keytyy pois päältä silloin, kun lapsi-
lukot on aktivoitu.

VII
11 5
LASTEN TURVALLISUUS




SÄHKÖTOIMINEN LAPSILUKKO


Käyttöönotto


)
Paina painiketta A
.
Painikkeen A
merkkivalo syttyy ja
mittariston näyttöön ilmestyy viesti. Kauko-ohjausjärjestelmä, jolla voi-
daan estää takaovien avaaminen
niiden sisäkytkimistä ja takalasin-
nostimien käyttö.
Toiminnanesto


)
Paina painiketta A
uudelleen.
Painikkeen A
merkkivalo sammuu ja
mittariston näyttöön ilmestyy viesti.
Merkkivalo on sammunut, kun lapsi-
lukon toiminta on estetty.
Järjestelmä toimii itsenäisesti eikä
missään tapauksessa korvaa kes-
kuslukitusta.
Tarkista lapsilukon tila aina autoa
käynnistäessäsi.
Ota virta-avain aina lukosta, vaikka
poistuisit autosta vain hetkeksi.
Voimakkaassa törmäyksessä säh-
kötoiminen lapsilukko kytkeytyy
automaattisesti pois toiminnasta,
jotta takamatkustajat pääsevät
ulos autosta.


Muut merkkivalon tilat osoittavat säh-
kötoimisen lapsilukon toimintahäiriötä.
Ota yhteys CITROËN-verkostoon tai
valtuutettuun korjaamoon.
Säätökytkin sijaitsee kuljettajan ovessa,
kuten myös lasinnostimien kytkimet.

VIII
120
TURVALLISUUS
AJONHALLINTAJÄRJESTELMÄT

Luistonesto (ASR) ja
ajovakaudenhallinta (ESP)

Aktivointi
Järjestelmät aktivoituvat automaatti-
sesti aina, kun auto käynnistetään.
Ne käynnistyvät aina, kun auton pi-
dossa tai ajolinjassa on ongelmia.
Tämän osoitukseksi merkki-
valo vilkkuu näytössä.


Järjestelmien poiskytkentä

Erityisolosuhteissa (käynnistettäessä ajo-
neuvoa, joka on juuttunut lumeen, peh-
meään maaperään jne.) voi auttaa, jos
ASR- ja ESP-järjestelmät kytketään pois
käytöstä. Näin auto saadaan helpommin
liikkeelle, kun pyörien annetaan luistaa ja
hakeutua pinnalle, jolla pito on parempi.


)
Paina " ESP OFF"
-painiketta,
joka on kojelaudan keskellä.

Mittariston merkkivalon sekä painikkeen merkkivalon syt-
tyminen kertovat ASR- ja
ESP-järjestelmien kytkeyty-
misestä pois toiminnasta. Autosi on varustettu vetoluiston
hallinta -älyjärjestelmällä
, joka
auttaa liikkuvuuteen lumessa.
Järjestelmä havaitsee tilanteet, jois-
sa on heikot pito-olosuhteet, jotka
saattavat tehdä käynnistymisen ja
auton etenemisen vaikeaksi syväs-
sä uudessa lumessa tai tampatussa
lumessa.
Näissä tilanteissa älykäs vetoluis-
ton hallintajärjestelmä
säätelee
etupyörien luiston optimaaliseksi,
jolla taataan hyvä ohjattavuus ja ajo-
linjan seuranta.
ASR-luistonestojärjestelmä korjaa
pyörien liikkuvuutta siten, että pyörät
eivät pääse luisumaan. Järjestelmä
vaikuttaa vetävien pyörien jarruihin ja
moottorin käyntinopeuteen.
Ajovakauden hallintajärjestelmä ESP
jarruttaa joko yhtä tai useampaa pyö-
rää ja moottorin käyntinopeutta fysiikan
lakien sallimissa rajoissa, jotta auto py-
syisi kuljettajan haluamalla ajolinjalla.






Älykäs vetoluiston hallinta
("Snow motion") Autot, joissa on varusteena hydracti-
ve III + -jousitus, käsin tehtävä maa-
varan säätö väliasentoon helpottaa
vielä enemmän etenemistä syvässä
lumessa (katso vastaava kappale).


Kun pito-olosuhteet ovat erittäin hei-
kot, suosittelemme talvirenkaiden
käyttöä.

On suositeltavaa kytkeä järjestelmät uudel-
leen käyttöön niin pian kuin mahdollista.
