2012 CITROEN C5 stop start

III
57
CONFORT
Lors des départs moteur froid, le
débit n’atteindra que progressi-
vement son niveau optimum afi n
d’éviter une trop grande diffusion
d’air froid.
Lorsqu’on entre dans le véhicu-
le, après un arrêt plus ou moins
prolongé et que la température
à l’intérieur du véhicule est très
éloignée de la température de
confort, il n’est pas utile de modi-
fi er la température affi chée pour
atteindre rapidement le confort
souhaité. Le système utilise auto-
matiquement ses performances
maximales pour compenser le
plus rapidement possible l’écart
de la température.
L’eau provenant de la condensa-
tion du climatiseur s’évacue par
un orifi ce prévu à cet effet ; une
fl aque d’eau peut ainsi se former
sous le véhicule à l’arrêt.
Quelle que soit la saison, par
temps frais, l’air conditionné est
utile, car il enlève l’humidité de
l’air et la buée. Évitez de rouler
trop longtemps avec l’air condi-
tionné neutralisé.
9. Désembuage - Dégivrage avant
Dans certains cas, le
mode «AUTO»
peut
s’avérer insuffi sant pour
désembuer ou dégivrer
les vitres (humidité, pas-
sagers nombreux, gi-
vre).


)
Appuyez sur la commande 9

pour retrouver rapidement des
vitres claires. Le témoin s’allu-
me.
Ce système gère la température, le
débit, l’entrée d’air et répartit la ven-
tilation vers le pare-brise et les vitres
latérales avant.
Une reprise manuelle fait sortir du
mode «Désembuage». Elle doit
être annulée dès que possible pour
permettre le renouvellement de l’air
dans l’habitacle et le désembuage.
Un appui sur une des commande 1a

et 1b
permet de revenir en mode
«AUTO»
.
8. Désembuage - Dégivrage
arrière
Éteignez le dégivrage de la lunette
arrière et des rétroviseurs extérieurs
dès que vous jugerez nécessaire,
car une faible consommation de
courant permet une diminution de la
consommation de carburant. La lunette arrière chauf-
fante a un fonctionne-
ment indépendant du
système de l’air condi-
tionné.


)
Appuyez sur la commande 8
,
moteur tournant, pour assurer le
dégivrage de la lunette arrière et
des rétroviseurs. Le témoin s’al-
lume.
Il s’éteint automatiquement pour évi-
ter une consommation de courant
excessive et en fonction de la tem-
pérature extérieure.
Il peut être interrompu par une nou-
velle pression sur la commande 8

ou à l’arrêt du moteur.
Dans ce dernier cas, le dégivrage
reprendra à la prochaine mise en
route du moteur si l’arrêt est infé-
rieur à une minute.






Avec le Stop & Start, tant que le
désembuage est activé, le mode
STOP n’est pas disponible.

IV
!
86
OUVERTURES
RÉSERVOIR DE CARBURANT

Capacité du réservoir : 71 litres
environ * .



Niveau mini de carburant

Lorsque le niveau mini
du réservoir est atteint,
ce témoin s’allume au
combiné, accompagné
d’un signal sonore et d’un message
sur l’écran multifonction. Au premier
allumage, il vous reste environ 5 li-
tres de carburant dans le réservoir.
Faites impérativement un complé-
ment de carburant pour éviter la
panne.


)
Appuyez en haut à gauche, puis
tirez sur le bord de celle-ci.


)
tournez la clé d’un quart de tour
pour ouvrir ou fermer,

)
pendant le remplissage, placez
le bouchon à l’emplacement A
,

)
effectuez le plein du réservoir,
mais n’insistez pas au-delà de
la troisième coupure du pisto-
let
; ceci pourrait engendrer des
dysfonctionnements de votre vé-
hicule.

Le remplissage du réservoir de
carburant doit se faire moteur à
l’arrêt, contact coupé.


Pour le moteur essence avec ca-
talyseur, le carburant sans plomb
est obligatoire.



Ouverture de la trappe à
carburant
Les compléments en carburant doi-
vent être supérieurs à 5 litres pour
être pris en compte par la jauge à
carburant.
La goulotte de remplissage a un
orifi ce plus étroit qui n’autorise que
l’essence sans plomb.
L’ouverture du bouchon peut dé-
clencher un bruit d’aspiration d’air.
Cette dépression, tout à fait norma-
le, est provoquée par l’étanchéité
du circuit de carburant.


Remplissage







Avec le Stop & Start, n’effec-
tuez jamais un remplissage
en carburant lorsque le mo-
teur est en mode STOP ; coupez
impérativement le contact avec la
clé.

*
55 Litres pour la Slovaquie.

IX!
143
CONDUITE
STOP & START
Le Stop & Start met le moteur mo-
mentanément en veille - mode
STOP - lors des phases d’arrêts de
la circulation (feux rouges, encom-
brements, autres...). Le moteur re-
démarre automatiquement - mode
START - dès que vous souhaitez
repartir. Le redémarrage s’effectue
de manière instantanée, rapide et
silencieuse.
Parfaitement adapté à un usage
urbain, le Stop & Start permet de
réduire la consommation de carbu-
rant, les émissions de gaz polluant
et le niveau sonore à l’arrêt.

Fonctionnement



- avec une boîte manuelle pilo-
tée,
à une vitesse inférieure à
6 km/h, enfoncez la pédale de
frein ou passez le levier de vi-
tesse en position N
.
Passage en mode STOP du
moteur
Le témoin «ECO»
s’allume
au combiné et le moteur se
met en veille : Si votre véhicule en est
équipé, un compteur de
temps cumule les durées
de mise en mode STOP
au cours du trajet. Il se remet à zéro
à chaque mise du contact avec la
clé.

Pour votre confort, en manoeuvre
de stationnement, le mode STOP
est indisponible pendant les quel-
ques secondes qui suivent le dé-
sengagement de la marche arriè-
re.
Le mode STOP ne modifi e pas les
fonctionnalités du véhicule, comme
par exemple le freinage, la direc-
tion assistée...

N’effectuez jamais un rem-
plissage en carburant lors-
que le moteur est en mode STOP ;
coupez impérativement le contact
avec la clé.
Cas particuliers : mode STOP
indisponible
Dans ce cas, le témoin
«ECO»
clignote quelques
secondes, puis s’éteint.

Ce fonctionnement est parfaite-
ment normal.

Le mode STOP ne s’active pas lors-
que :


- la porte conducteur est ouverte,

- la ceinture de sécurité conduc-
teur est débouclée,

- la vitesse du véhicule n’a pas
dépassé 10 km/h depuis le der-
nier démarrage avec la clé,

- le frein de stationnement élec-
trique est serré ou en cours de
serrage,

- le maintien du confort thermique
dans l’habitacle le nécessite,

- le désembuage est activé,

- certaines conditions ponctuelles
(charge de la batterie, tempéra-
ture du moteur, assistance au
freinage, température extérieu-
re...) le nécessitent pour assurer
le contrôle du système.

IX
144
CONDUITE


●
levier de vitesse en position A
ou
M
, relâchez la pédale de frein,

●
ou levier de vitesse en position N

et pédale de frein relâchée, pas-
sez le levier de vitesse en posi-
tion A
ou M
,

●
ou engagez la marche arrière.

Passage en mode START du
moteur
Le témoin «ECO»
s’éteint et
le moteur redémarre avec
une boîte manuelle pilotée
:
Cas particuliers : déclenchement
automatique du mode START
Dans ce cas, le témoin
«ECO»
clignote quelques
secondes, puis s’éteint.

Ce fonctionnement est parfaite-
ment normal.


Le mode START se déclenche auto-
matiquement lorsque :


- la porte conducteur est ouverte,

- la ceinture de sécurité conduc-
teur est débouclée,

- la vitesse du véhicule dépasse
11 km/h avec une boîte manuelle
pilotée,

- le frein de stationnement électri-
que est en cours de serrage,

- certaines conditions ponctuelles
(charge de la batterie, tempéra-
ture du moteur, assistance au
freinage, réglage de l’air condi-
tionné...) le nécessitent pour as-
surer le contrôle du système ou
du véhicule. A tout moment, appuyez sur la com-
mande «ECO OFF»
pour neutraliser
le système.
Ceci est signalé par l’allumage du
voyant de la commande, accompa-
gné d’un message sur l’écran.

Neutralisation


Si la neutralisation a été effectuée
en mode STOP, le moteur redé-
marre immédiatement.


Le système se réactive automa-
tiquement à chaque nouveau dé-
marrage avec la clé.



Réactivation

Appuyez de nouveau sur la com-
mande «ECO OFF»
.
Le système est de nouveau ac-
tif ; ceci est signalé par l’extinction
du voyant de la commande et d’un
message sur l’affi cheur.

IX
!
!
145
CONDUITE

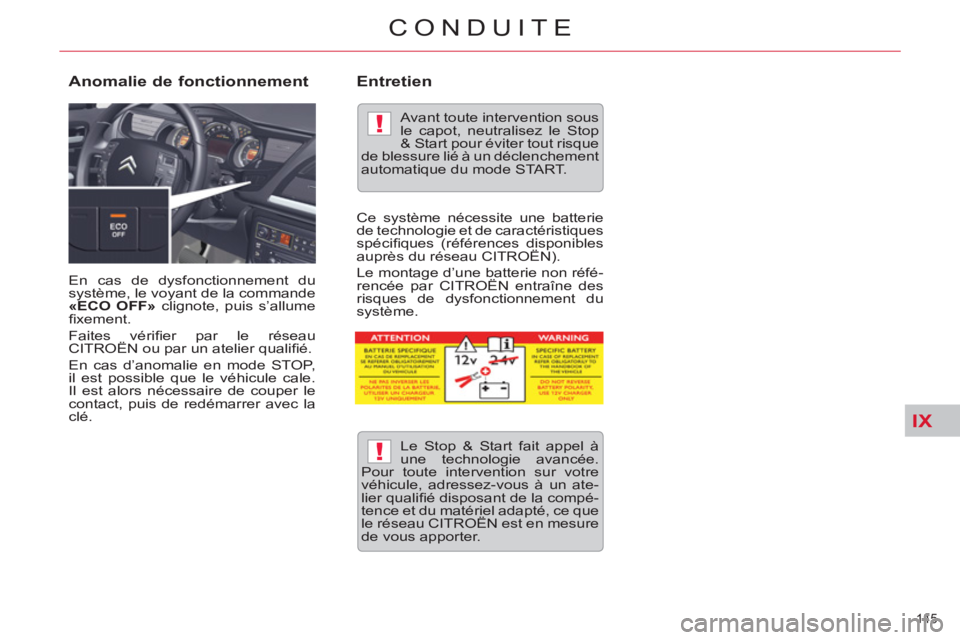

En cas de dysfonctionnement du
système, le voyant de la commande
«ECO OFF»
clignote, puis s’allume
fi xement.
Faites vérifi er par le réseau
CITROËN ou par un atelier qualifi é.
En cas d’anomalie en mode STOP,
il est possible que le véhicule cale.
Il est alors nécessaire de couper le
contact, puis de redémarrer avec la
clé.


Anomalie de fonctionnement


Le Stop & Start fait appel à
une technologie avancée.
Pour toute intervention sur votre
véhicule, adressez-vous à un ate-
lier qualifi é disposant de la compé-
tence et du matériel adapté, ce que
le réseau CITROËN est en mesure
de vous apporter.

Avant toute intervention sous
le capot, neutralisez le Stop
& Start pour éviter tout risque
de blessure lié à un déclenchement
automatique du mode START.


Entretien

Ce système nécessite une batterie
de technologie et de caractéristiques
spécifi ques (références disponibles
auprès du réseau CITROËN).
Le montage d’une batterie non réfé-
rencée par CITROËN entraîne des
risques de dysfonctionnement du
système.

!
X
CAPOT

Ouverture


)
Levez la palette B
et soulevez le
capot.

)
Déclipez la béquille C
de son lo-
gement et faites-la pivoter pour
l’introduire dans le cran D
signa-
lé par une fl èche jaune.

)
Fixez la béquille dans le cran
pour maintenir le capot ouvert.

Fermeture



)
Sortez la béquille du cran de
maintien.

)
Clipez la béquille dans son loge-
ment.

)
Abaissez le capot, puis claquez-
le franchement en fi n de course.

)
Tirez le capot pour vérifi er son
bon verrouillage.
Moteur chaud, manipulez avec
précaution la commande extérieu-
re et la béquille de capot (risque de
brûlure).
L’implantation de la commande in-
térieure empêche toute ouverture,
tant que la porte conducteur est
fermée.
Cette opération doit se faire uni-
quement véhicule à l’arrêt.
Évitez de manoeuvrer le capot par
vent violent.


)
Ouvrez la porte avant gauche.

)
Tirez la commande intérieure A
,
située en bas de l’encadrement
de la porte.





Avant toute intervention sous
le capot, neutralisez le Stop &
Start pour éviter tout risque de
blessure lié à un déclenchement
automatique du mode START.
164
VÉRIFICATIONS

X
174
VÉRIFICATIONS
CONTRÔLES
Sauf indication contraire, contrôlez
ces éléments, conformément au
carnet d’entretien et en fonction de
votre motorisation.
Sinon, faites-les contrôler par le réseau
CITROËN ou par un atelier qualifi é.


Batterie

La batterie est sans entre-
tien.
Néanmoins, vérifi ez la
propreté et le serrage des
cosses, surtout en pério-
des estivale et hivernale.
En cas d’opération sur la bat-
terie, reportez-vous au chapitre
«Informations pratiques» pour
connaître les précautions à prendre
avant son débranchement et après
son rebranchement.


Filtre à air et filtre habitacle

Reportez-vous au carnet
d’entretien pour connaître
la périodicité de remplace-
ment de ces éléments.
En fonction de l’environ-
nement (atmosphère poussiéreu-
se...) et de l’utilisation du véhicule
(conduite urbaine...), changez-les
si nécessaire deux fois plus sou-
vent
(voir paragraphe «Moteurs»).
Un fi ltre habitacle encrassé peut dé-
tériorer les performances du systè-
me d’air conditionné et générer des
odeurs indésirables.


Filtre à huile

Changez le fi ltre à huile
à chaque vidange d’huile
moteur.






Filtre à particules (Diesel)

En complément du catalyseur, ce
fi ltre contribue activement à la pré-
servation de la qualité de l’air en
fi xant les particules polluantes non
brûlées. Les fumées noires d’échap-
pement sont ainsi supprimées.
Après fonctionnement prolongé du
véhicule à très basse vitesse ou au
ralenti, on peut exceptionnellement
constater des phénomènes d’émis-
sions de vapeur d’eau à l’échap-
pement, lors d’accélérations. Elles
sont sans conséquence sur le com-
portement du véhicule et sur l’envi-
ronnement.
En cas de risque de colmatage, un
message apparaît sur l’écran du
combiné, accompagné d’un signal
sonore et de l’allumage du témoin
de service.
Cette alerte est due à un début
de saturation du fi ltre à particules
(conditions de roulage de type ur-
bain exceptionnellement prolon-
gées : vitesse réduite, embouteilla-
ges…).
Afi n de régénérer le fi ltre, il est
conseillé de rouler dès que possi-
ble, quand les conditions de circu-
lation le permettent, à une vitesse
de 60 km/h ou plus pendant au
moins 5 minutes (jusqu’à la dispa-
rition du message d’alerte).
Si cette alerte persiste, consultez
le réseau CITROËN ou un atelier
qualifi é. Reportez-vous au carnet d’entretien
pour connaître la périodicité de rem-
placement de cet élément.






La présence de cette étiquette, no-
tamment avec le Stop & Start, in-
dique l’utilisation d’une batterie au
plomb 12 V de technologie et de
caractéristiques spécifi ques, qui né-
cessite, en cas de remplacement ou
de débranchement, une intervention
du réseau CITROËN ou d’un atelier
qualifi é.
Le non-respect de ces consignes
risque d’entraîner une usure préma-
turée de la batterie.

XI
!
198
INFORMATIONS PRATIQUES
BATTERIE
Mode opératoire pour recharger vo-
tre batterie déchargée ou pour dé-
marrer le moteur à partir d’une autre
batterie.

Accès à la batterie

Moteur V6 HDi
La batterie est située sous le capot
moteur.
Pour y accéder :


)
ouvrez le capot avec la manette
intérieure, puis extérieure,

)
fi xez la béquille de capot,

)
retirez le cache plastique pour
accéder aux deux bornes,

)
déclipez le boîtier de fusibles
pour retirer la batterie, si néces-
saire. La batterie se trouve dans le coffre
sous la garniture de l’aile gauche.
Pour y accéder :


)
ouvrez le coffre,

)
ouvrez la trappe et retirez la bat-
terie.






La présence de cette étiquet-
te, notamment avec le Stop
& Start, indique l’utilisation
d’une batterie au plomb 12 V de
technologie et de caractéristiques
spécifi ques, qui nécessite, en cas
de débranchement ou de rempla-
cement, l’intervention exclusive du
réseau CITROËN ou d’un atelier
qualifi é.
Le non-respect de ces consignes
risque d’entraîner une usure pré-
maturée de la batterie.

Après le remontage de la batte-
rie, le Stop & Start ne sera actif
qu’après une immobilisation conti-
nue du véhicule, dont la durée dé-
pend des conditions climatiques et
de l’état de charge de la batterie
(jusqu’à environ 8 heures).
