PRISE en MAIN
POSTE DE CONDUITE


1.
Capteur d’ensoleillement.

2.
Molette de réglage de la climatisation à diffusion
douce.

3.
Airbag passager.

4.
Désembueur de vitre latérale.

5.
Contacteur clé dans la boîte à gants :


- activation/neutralisation de l’airbag passager

6.
Aérateurs passager.

7.
Commande des feux de détresse.

8.
Boîte à gants :


- rangement des documents de bord

- prises audio-vidéo

9.
Commande de verrouillage/déverrouillage des
ouvrants.

10.
Commandes du mode SPORT/NEIGE de la boîte
de vitesses automatique.

11 .
Frein de stationnement électrique.

12.
Prise lecteur USB.

13.
Accoudoir avec porte-gobelet.

14.
Commandes de suspension :


- réglage de la garde au sol

- mode Sport

15.
Cendrier avec allume-cigares.

16.
Levier de vitesses.

17.
Rangement.

18.
Système audio et télématique.

19.
Commandes de l’air conditionné.

20.
Rangement.

21.
Écran multifonction.

22.
Commandes d’appel d’urgence ou d’assistance.

VI
101

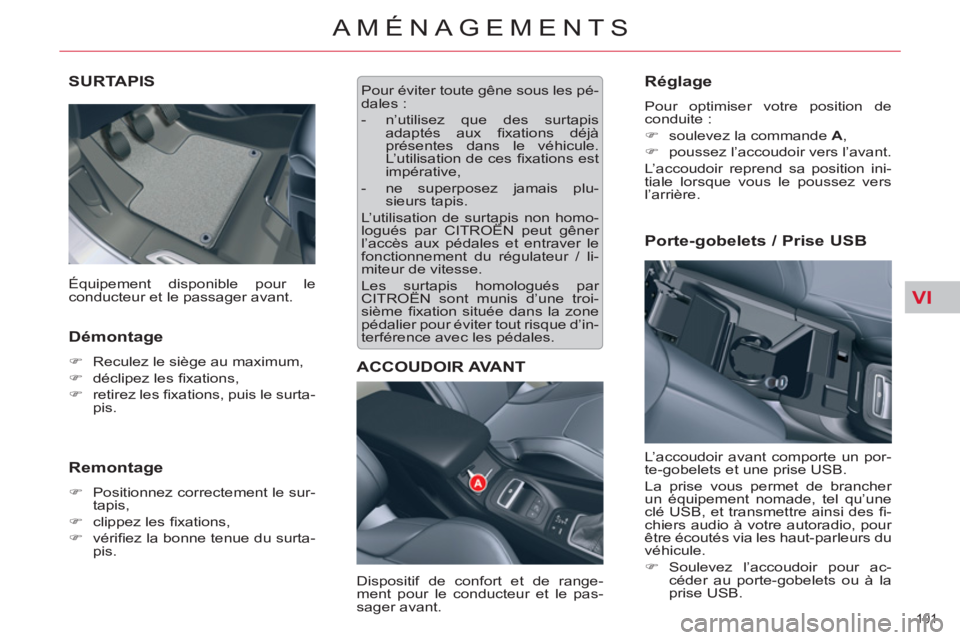

AMÉNAGEMENTS
SURTAPIS

Démontage



)
Reculez le siège au maximum,

)
déclipez les fi xations,

)
retirez les fi xations, puis le surta-
pis.



Remontage



)
Positionnez correctement le sur-
tapis,

)
clippez les fi xations,

)
vérifi ez la bonne tenue du surta-
pis.
Pour éviter toute gêne sous les pé-
dales :


- n’utilisez que des surtapis
adaptés aux fi xations déjà
présentes dans le véhicule.
L’utilisation de ces fi xations est
impérative,

- ne superposez jamais plu-
sieurs tapis.
L’utilisation de surtapis non homo-
logués par CITROËN peut gêner
l’accès aux pédales et entraver le
fonctionnement du régulateur / li-
miteur de vitesse.
Les surtapis homologués par
CITROËN sont munis d’une troi-
sième fi xation située dans la zone
pédalier pour éviter tout risque d’in-
terférence avec les pédales.
ACCOUDOIR AVANT
Dispositif de confort et de range-
ment pour le conducteur et le pas-
sager avant.

Réglage

Pour optimiser votre position de
conduite :


)
soulevez la commande A
,

)
poussez l’accoudoir vers l’avant.
L’accoudoir reprend sa position ini-
tiale lorsque vous le poussez vers
l’arrière.
L’accoudoir avant comporte un por-
te-gobelets et une prise USB.
La prise vous permet de brancher
un équipement nomade, tel qu’une
clé USB, et transmettre ainsi des fi -
chiers audio à votre autoradio, pour
être écoutés via les haut-parleurs du
véhicule.


)
Soulevez l’accoudoir pour ac-
céder au porte-gobelets ou à la
prise USB.
Équipement disponible pour le
conducteur et le passager avant.

Porte-gobelets / Prise USB

252
07LECTEURS MÉDIAS MUSICAUX






CD, CD MP3 / WMA, CARTE SD MP3 /
WMA / LECTEUR USB

Pour pouvoir lire un CDR ou un CDRW gravé, sélectionner lors
de la gravure les standards ISO 9660 niveau 1, 2 ou Joliet depréférence.
Si le disque est
gravé dans un autre format, il est possible que la
lecture ne s’effectue pas correctement.

Sur un même disque, il est recommandé de toujours utiliser le même standard de gravure, avec une vitesse la plus faible possible(4x maximum) pour une qualité acoustique optimale.
Dans le cas particulier d’un
CD multi-sessions, le standard Jolietest recommandé. L’autoradio ne lit que les fi chiers audio avec l’extension «.mp3»
avec un débit allant de 8 Kbps à 320 Kbps et l
’extension «.wma»
avec un débit allant de 5 Kbps à 384 Kbps.
Il supporte aussi le mode VBR
(Variable Bit Rate).
Tout autre t
ype de fi chier (.mp4, .m3u...) ne peut Ítre lu. Le
format MP3, abrÈviation de MPEG 1, 2 & 2.5 Audio Layer 3 et
le format WMA, abrÈviation de Windows Media Audio et propriÈtÈ
de Microsoft, sont des normes de compression audio permettant
díinstaller plusieurs dizaines de fi chiers musicaux sur un mÍme
disque.

Connexion díun IPod :
Pour la lecture de fi chiers de t
ype MP3, connecter l’IPod avec la prise USB (fonctionnalités limitées).
Pour la lecture de fi chiers ITunes, connecter l’IPod avec la prise
auxiliaire
(AUX).

Pour être lue, une clé U
SB doit être formatée FAT 32. Il est conseillé de rédi
ger les noms de fi chiers avec moins de 20 caractËres en excluant les caractËres particuliers (ex : ´ ª ? ; ˘)afi n d’éviter tout problème de lecture ou d’affi chage.
En cours de lecture,
quitter la source «SD-Card» ou «USB» avant
de retirer la carte SD ou la prise USB de son lecteur.
Pour
prévenir tout risque de vol, retirer la carte SD ou le périphérique USB lorsque vous quittez votre véhicule toit ouvert.
INFORMATIONS ET CONSEILS

254
07
3
42ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV ESC TRAFFIC
SETUPADDR
BOOK
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV ESC TRAFFIC
SETUPADDR
BOOK
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV ESC TRAFFIC
SETUPADDR
BOOK
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV ESC TRAFFIC
SETUPADDR
BOOK2
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV ESC TRAFFIC
SETUPADDR
BOOK
5
7
8
6
9
RADIONAV ESC TRAFFICRADIO
MEDIAMEDIAMEDIA
2 ABC 3 DEF 5 JKL 4 GHI 6 MNO 8 TUV 7 PQRS 9 WXYZ 0 * #
1 RADIO MEDIA NAV ESC TRAFFIC
SETUP ADDR
BOOK RADIONAV ESC TRAFFICRADIO
MEDIAMEDIA
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV ESC TRAFFIC
SETUPADDR
BOOK
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV ESC TRAFFIC
SETUPADDR
BOOK
«Copier» et appuyer sur OK à chaqueétape pour valider.
Appu
yer sur la touche MEDIA.
Appuyer à nouveau sur la touche MEDIA ou sélectionner Menu «Média»
et appuyer sur OK pour valider. Insérer un
CD audio / MP3, une cléUSB ou une carte SD.






JUKEBOX
Copierp


Vérifi er que la source MEDIA active est bien celle du support utilisÈ (CD, USB ou Carte SD).
SÈlectionner par exemple ´Copier
depuis CD MP3ª et appuyer sur OK pour valider.
SÈlectionner les pistes souhaitÈes puis
´Copier sÈlectionª ou sÈlectionner
toutes les pistes avec ´Copier toutª.
SÈlectionner ´[Nouveau dossier]ªpour crÈer un nouveau dossier ousÈlectionner un dossier existant(prÈalablement crÈÈ).
Copier depuis CD MP3pp
[Nouveau dossier][]
«Saisir nom des fi chiers ?ª : choisir
´Ouiª pour les modifi er ou ´Nonª.
Pour la co
pie díun CD MP3, sÈlectionner ensuite ´Copie avec Ècouteª, ´Copie rapideª / ´Haute qualitÈ (192 kbits/s)ª
ou ´QualitÈ normale (128 kbit/s)ª puis
sÈlectionner ´DÈmarrer copieª.
Valider le messa
ge díavertissement en
appuyant sur ´OKª pour dÈmarrer la copie.
OK
Oui Non Lorsqu
’une copie est en cours, la coupure du contact interrompt la copie,
qui reprend directement à la remise du contact.
LECTEURS MÉDIAS MUSICAUX
COPIER UN CD SUR LE DISQUE DUR, UNE CLÉ USB, UNE CARTE SD

271
QUESTIONRÉPONSESOLUTION
Le système ne reçoit pas les SMS. Le mode Bluetooth ne permet pas de transmettre les SMS au système.
Utiliser votre carte SIM et le téléphone interne.
La carte SIM utilisée est une carte jumelle.
Utiliser la carte SIM originale pour recevoir lesSMS.

Je n’arrive pas à mettre à jour les POI zones àrisques.
Le Menu «Navigation» - «Importer mes points d’intérêts» ne s’affi che pas.
VÈrifi er que le mÈdia utilisÈ pour la mise ‡ jour (Carte SD ou clÈ USB) est correctement insÈrÈ.
Un message díerreur síaffi che à la fi n de la procédure.

- Recommencer la procédure intégralement.


- Consulter le réseau CITROËN si l’anomalie persiste.


- Vérifi er que les données sur le MEDIA sont livrées par un partenaire offi ciel de CITROËN.q

Les fréquences vocales(DTMF) ne sont pasactives quand je suis en communication et je tape des numéros sur leclavier.
Les touches numériques du clavier sont actives en appel seulement sil’affi chage est en mode téléphone.
Pour les activer, appuyer sur la touche MODEjusqu’a l’affi chage du téléphone à l’écran.

Une zone accidentogène qui ne me concerne pas s’affi che à l’écran.
Les zones accidentogènes s’affi chent ‡ proximitÈ díun point dÈfi ni dans lacartographie et en relation avec un sens de circulation.
Il est possible que líalerte se dÈclenche en circulant sous une voie ou ‡ proximitÈ díune voiecomportant un radar.

292
07
43 1
2
LECTEURS MÉDIAS MUSICAUX


Brancher l’équipement nomade (lecteur MP3/WMA…) à la prise audio JACK ou au port USB, à l’aide d’uncâble audio adapté.

Appu
yer sur la touche MUSIC etappuyer à nouveau sur la toucheou sélectionner la fonction Menu «Musique» et appuyer sur la molette
pour valider.
Sélectionner la source musicaleAUX et appuyer sur la molette
pour valider. La lecture commenceautomatiquement.
Sélectionner la fonction «Entrée auxiliaire» et appuyer sur la molette
pour l’activer.
Entrée auxiliaire

L’affi chage et la gestion des commandes se font via l’équipement nomade.













UTILISER L’ENTRÉE AUXILIAIRE (AUX)
Menu «Musique»


CÂBLE AUDIO JACK/USB NON FOURNI

312
05
1
2
3
1
LECTEUR USB

Le système constitue des listes de lecture (mémoire temporaire)dont le temps de création dépend de la capacité de l’équipementUSB.

Les autres sources sont accessibles pendant ce temps.
Les listes de lecture sont actualisées à chaque coupure du contact
ou connexion d’une clé USB.
Lors d’une première connexion, le classement proposé est un
classement par dossier. Lors d’une reconnexion, le système de classement préalablement choisi est conservé. Branchez la clé à la prise, directement ou à
l’aide d’un cordon. Si l’autoradio est allumé, la source USB est détectée dès sa connexion. La lecture commence automatiquement après un
temps qui dépend de la capacité de la clé USB.
Les formats de fi chier reconnus sont .mp3
(mpeg1 layer 3 uniquement), .wma (standard 9uniquement, compression de 128 kbit/s), .wavet .ogg.
Les pla
ylists acceptées sont de type m3u, .pls, .wpl.
Ce boîtier est com
posé d’un port USB et d’uneprise Jack * . Les fi chiers audio sont transmis
d’un équipement nomade tel qu’un baladeur numérique ou une clé USB, à votre Autoradio,pour être écoutés via les haut-parleurs du
véhicule.

Clé USB (1.1, 1.2 et 2.0) ou Ipod®
de génération ®
5 ou supérieures :


- les clés
USB doivent être formatées en FAT
ou FAT 32 (NTFS non supporté),

- le cordon de l
’Ipod®est indispensable, ®


- la navigation dans la base de fi chier se fait ‡líaide des commandes au volant,

- le logiciel IPod doit Ítre mis ‡ jou
r
rÈguliËrement pour une meilleure connexion.

Autres lecteurs Ipod Æde gÈnÈrations
prÈcÈdentes et lecteurs utilisant le protocole
MTP * :
- lecture seule par cordon Jack-Jack
(non
fourni),
- la navi
gation dans la base de fi chier se fait à partir de l’appareil nomade.

La liste des équipements compatibles et les taux de compressions supportés sont disponibles auprès du réseau CITROËN.qp p












UTILISER LA PRISE USB

CONNEXION D’UNE CLÉ USB
*

Selon véhicule.

333
INDEX ALPHABÉTIQUE
I ISOFIX (fi xations) .................. 111
J Jantes aluminium .................. 206
Jauge d'huile ................... 40, 172
Jauge de carburant ........... 41, 86
Journal des alertes .................. 31
Jukebox (copie) ..................... 254
Jukebox (écoute) ................... 255
K Kit anti-crevaison ................... 176
Kit de dépannage provisoire
de pneumatique .................. 176
Kit mains-libres .............. 293, 315
Klaxon ................................... 116
L Lampes
(changement) ..................... 183,
187, 189, 192
Lave-projecteurs ..................... 95
Lave-vitre arrière ..................... 94
Lave-vitre avant ....................... 95
Lecteur CD MP3 ............ 291, 311
Lecteurs de carte .................... 96
Lecteurs médias
musicaux ..................... 252, 290
Lecteur USB .......................... 312
Lève-vitres ............................... 77
Levier boîte de vitesses
automatique ........................ 146
Levier boîte de vitesses
manuelle .............................. 137
Levier boîte manuelle
pilotée .................................. 139
Levier de vitesses ................... 24
Limiteur de vitesse ................ 152
Liseuses arrière ....................... 96
Localisation du véhicule .......... 71
M Masses .................. 209, 212, 218M Mémorisation des positions
de conduite ............................ 65
Menu général .................. 27, 308
Menus raccourcis .......... 236, 277
Mesure de place
disponible ............................ 157
Mode économie d'énergie ..... 200
Moteur Diesel .................. 87, 169
Moteur essence ............... 87, 167
Motorisations ................. 209, 212
MP3 (cd) ........................ 291, 311
MyWay .................... 45, 276, 297
N NaviDrive 3D .................. 47, 229,
232, 235, 262
Navigation ..................... 240, 279
Neutralisation de l'airbag
passager ............................. 125
Niveau d'additif gasoil ........... 173
Niveau d'huile .................. 40, 172
Niveau du liquide de frein ...... 172
Niveau du liquide
de lave-projecteurs .............. 172
Niveau du liquide
de lave-vitre ......................... 172
Niveau du liquide de
refroidissement .............. 41, 172
Niveaux et vérifi cations ........ 167,
169, 172, 173
Numéro de série véhicule ..... 223
O Obturateur amovible
(pare-neige) ......................... 205
Ordinateur de bord ............ 29, 30
Oubli de la clé ......................... 72
Oubli des feux ......................... 89
Outillage ................................ 179
Ouverture de la trappe à
carburant ............................... 86O Ouverture des portes ........ 69, 79
Ouverture du capot moteur ... 164
Ouverture du coffre ................. 69
Ouverture du rideau
d'occultation du toit vitré
panoramique ......................... 85
Ouverture du toit ouvrant ........ 84
P Panne de carburant
(Diesel) ................................ 165
Pare-soleil ............................. 100
Peinture mate ........................ 206
Pile de télécommande ....... 73, 74
Plafonniers .............................. 96
Plaques d'identifi cation
constructeur ........................ 223
Plaquettes de freins .............. 175
Pneumatiques ......................... 24
Porte-gobelets ............... 101, 102
Portes ...................................... 79
Pose des barres de toit ......... 203
Positions de conduite
(mémorisation) ...................... 65
Pression
des pneumatiques ............... 223
Prise accessoires 12 volts ..... 102
Prise auxiliaire ....................... 292
Prises audio .......... 292, 312, 314
Prises audio/vidéo ................. 256
Prises auxiliaires ........... 256, 314
Prise USB ...................... 101, 312
Projecteurs (réglages) ............. 91
Projecteurs antibrouillard
avant ..................................... 89
Projecteurs
directionnels .................... 91, 93
Protection des enfants ......... 107,
110, 111, 113, 114
Protection grand froid ............ 204
