INFORMAZIONI PRATICHE

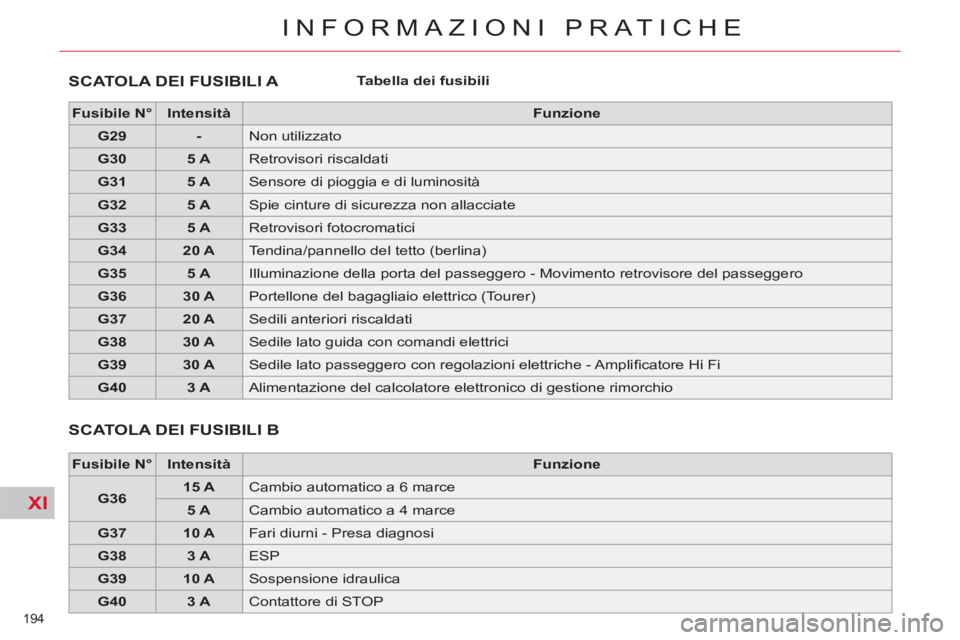

SCATOLA DEI FUSIBILI A
Tabella dei fusibili
Fusibile N°
Intensità
Funzione
G29
-
Non utilizzato
G30
5 A
Retrovisori riscaldati
G31
5 A
Sensore di pioggia e di luminosità
G32
5 A
Spie cinture di sicurezza non allacciate
G33
5 A
Retrovisori fotocromatici
G34
20 A
Tendina/pannello del tetto (berlina)
G35
5 A
Illuminazione della porta del passeggero - Movimento retrovisore del passeggero
G36
30 A
Portellone del bagagliaio elettrico (Tourer)
G37
20 A
Sedili anteriori riscaldati
G38
30 A
Sedile lato guida con comandi elettrici
G39
30 A
Sedile lato passeggero con regolazioni elettriche - Amplifi catore Hi Fi
G40
3 A
Alimentazione del calcolatore elettronico di gestione rimorchio
SCATOLA DEI FUSIBILI B
Fusibile N°
Intensità
Funzione
G36
15 A
Cambio automatico a 6 marce
5 A
Cambio automatico a 4 marce
G37
10 A
Fari diurni - Presa diagnosi
G38
3 A
ESP
G39
10 A
Sospensione idraulica
G40
3 A
Contattore di STOP
XI
195
INFORMAZIONI PRATICHE

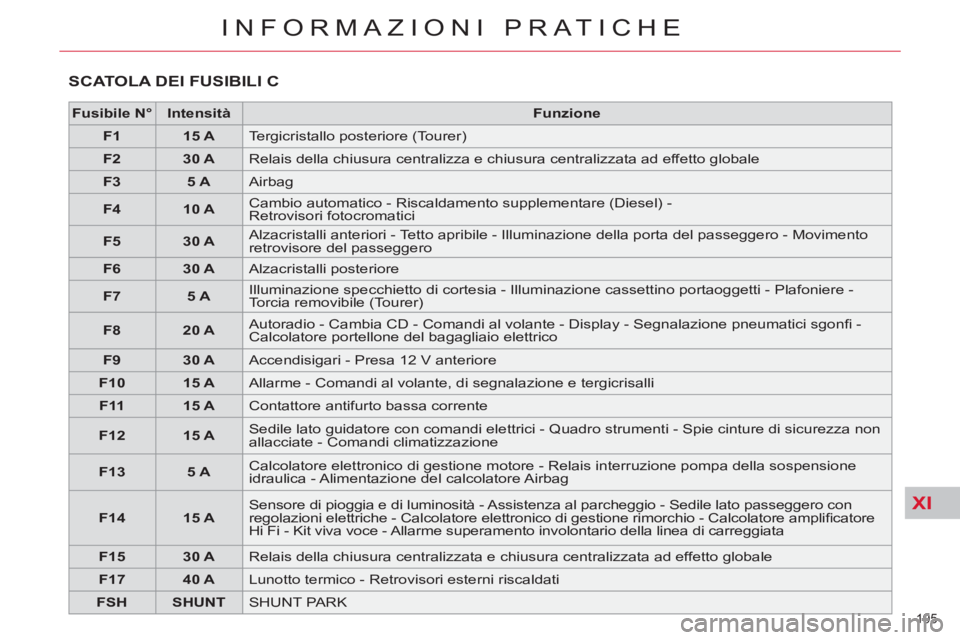

SCATOLA DEI FUSIBILI C
