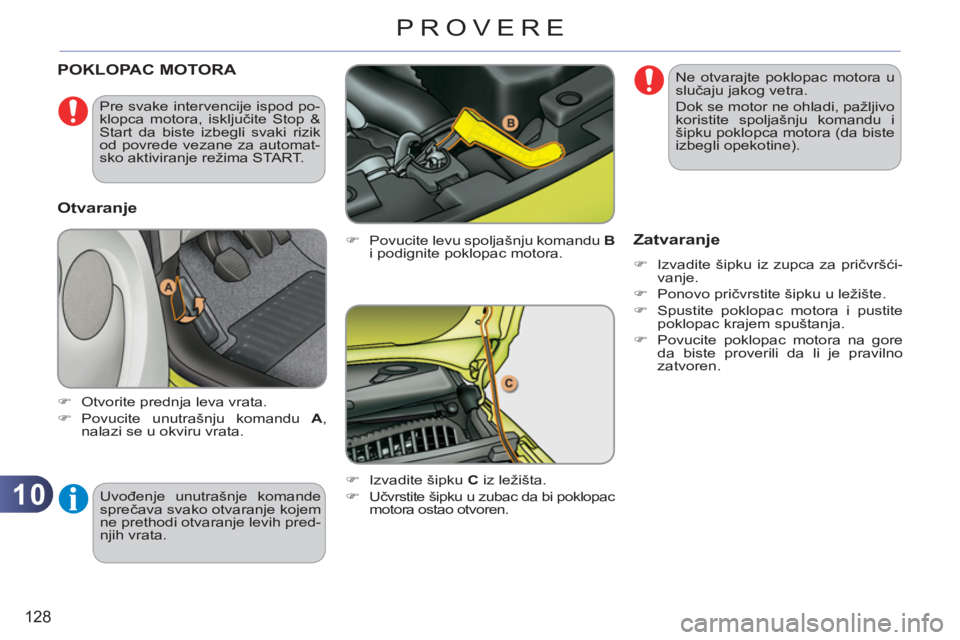

POKLOPAC MOTORA

)
Povucite levu spoljašnju komandu B

i podignite poklopac motora.

)
Izvadite šipku C
iz ležišta.

)
Učvrstite šipku u zubac da bi poklopac
motora ostao otvoren.

Zatvaranje



)
Izvadite šipku iz zupca za pričvršći-
vanje.

)
Ponovo pričvrstite šipku u ležište.

)
Spustite poklopac motora i pustite
poklopac krajem spuštanja.

)
Povucite poklopac motora na gore
da biste proverili da li je pravilno
zatvoren.



)
Otvorite prednja leva vrata.

)
Povucite unutrašnju komandu A
,
nalazi se u okviru vrata.
Uvođenje unutrašnje komande
sprečava svako otvaranje kojem
ne prethodi otvaranje levih pred-
njih vrata.

Otvaranje







Pre svake intervencije ispod po-
klopca motora, isključite Stop &
Start da biste izbegli svaki rizik
od povrede vezane za automat-
sko aktiviranje režima START. Ne otvarajte poklopac motora u
slučaju jakog vetra.
Dok se motor ne ohladi, pažljivo
koristite spoljašnju komandu i
šipku poklopca motora (da biste
izbegli opekotine).

10
133
PROVERE
Izbegavajte svaki duži dodir
kože sa iskorišćenim uljem i teč-
nostima.
Većina ovih tečnosti je štetna po
zdravlje, pa i korozivna.
Ne prosipajte u kanalizaciju ili po
zemlji iskorišćeno ulje i tečnosti.
Iskorišćeno ulje sipajte u kon-
tejnere predviđene u tu svrhu
u stručnom servisu ili u mreži
CITROËN.
Nivo aditiva za dizel gorivo(Dizel sa FAP filterom)
Iskorišćeni proizvodi
PROVERE
Akumulator

Akumulator je bez održavanja.
Ipak proveravajte, čistoću i
zategnutost klema, posebno u
letnjem i zimskom periodu.
U slučaju bilo kakve intervencije na aku-
mulatoru, pogledajte poglavlje "Praktične
informacije" da biste se upoznali sa me-
rama predostrožnosti koje morate pre-
duzeti pre nego što započnete odvajanje
ili vraćanje akumulatora.


Filter za vazduh i filter za kabinu

Pogledajte servisnu knjižicu
da biste se upoznali sa perio-
dima za zamenu ovih eleme-
nata.
U zavisnosti od okoline (prašnina, zaga-
đenje...) i uslova korišćenja ovog vozila
(gradska vožnja ...), menjajte ih ako je
neophodno dva puta češće
(pogledaj-
te poglavlje "Motori").
Uprljan fi lter za kabinu može da smanji
efi kasnost rada sistema klima-uređaja i
da proizrokuje neprijatne mirise.

Filter za ulje

Promenite fi lter prilikom svake
promene motornog ulja.
Pogledajte servisnu knjižicu
da biste se upoznali sa peri-
odima za zamenu ovog ele-
menta.
Dopunjavanje
Dopunjavanje aditiva je obavezno i hit-
no treba da se izvrši u stručnom servisu
ili u mreži CITROËN.
Osim ako nije drugačije navedeno, pro-
veravajte ove elemente, u skladu sa
servisnom knjižicom i u zavisnosti od
motora vašeg vozila.
Ako to ne činite vi, neka vam ih pre-
kontrolišu u stručnom servisu ili u mreži
CITROËN.






Prisustvo ovog natpisa, posebno sa si-
stemom Stop & Start, označava da se
koristi akumulator sa plombom 12 V
posebne tehnologije i karakteristika, za
koji je potrebna, u slučaju promene ili is-
ključenja, intervencija od strane mreže
stručni servis ili CITROËN.
Ako ne budete poštovali ova uputstva,
rizikujete da se vaš akumulator prevre-
meno istroši. Minimalni nivo u rezervoaru
aditiva se prikazuje uključi-
vanjem kontrolne lampice,
praćen i zvučnim signalom i porukom
na višenamenskom ekranu.

11
PRAKTIČNE INFORMACIJE
AKUMULATOR
Redosled radnji za dopunu ispražnje-
nog akumulatora ili za pokretanje moto-
ra pomoću drugog akumulatora.
Pristup akumulatoru
Startovanje pomoću drugogakumulatora



)
Povežite crveni kabl sa elektro-
dom (+) neispravnog akumula-
tora A
, zatim sa elektrodom (+)
pomoćnog akumulatora B
.

)
Povežite kraj zelenog ili crnog kabla
sa elektrodom (-) pomoćnog aku-
mulatora B
.

)
Povežite sa drugim krajem zelenog
ili crnog kabla do tačke za pokreta-
nje mase (-) vašeg vozila.

)
Upalite pomoćno vozilo.

)
Delujte na pokretač vozila koje je u
kvaru i ostavite motor da radi.

)
Sačekajte da vozilo počne da radi
na malom broju obrtaja i odvojite
kablove.
Akumulator je smešten ispod poklopca
motora.
Da biste mu pristupili :


)
otvorite poklopac pomoću unutraš-
nje, a zatim spoljašnje ručice,

)
učvrstite držač poklopca motora,

)
podignite plastični poklopac elektro-
de (+).






Prisustvo ove nalepnice, poseb-
no sa sistemom Stop & Start,
označava da se koristi akumu-
lator sa olovom 12 V posebne
tehnologije i specifi čnih karak-
teristika, za koji je potrebna, u
slučaju isključenja ili zamene,
isključivo intervencija mreže
CITROËN ili stručnog servisa.
Ako ne budete poštovali ova
uputstva, rizikujete da se vaš
akumulator prevremeno istroši.

Nakon ponovnog stavljanja aku-
mulatora u mreži CITROËN ili u
stručnom servisu, Stop & Start
će biti uključen tek nakon što vo-
zilo ostane da miruje u trajanju
koje zavisi od klimatskih uslova
i
stanja napunjenosti akumulatora
(do približno 8 sati).

12
170
TEHNIČKE KARAKTERISTIKE

MODELI :


MOTORI I MENJAČI



Tipovi varijante verzije :
SH...


9HP0



9HP8/P/S



9HR8



DIZEL MOTORI


HDi 90 FAP



e-HDi 90 FAP



HDi 110 FAP


Zapremina (cm
3
)
1 560
1 560
1 560
Prečnik x hod (mm)
75 x 88,3
75 x 88,3
75 x 88,3
Maksimalna snaga : standard CEE (kW)
68
68
82
Režim maks. snage (o/min)
4 000
4 000
3 600

Maksimalni obrtni moment : standard CEE (Nm)

230
230
270
Režim maksimalnog obrtnog momenta (o/min)
1 750
1 750
1 750
Gorivo
Dizel
Dizel
Dizel
Katalizator
Da
da
Da
Filter za čestice
Da
da
Da

MENJAČI

Ručni
(5 stepena prenosa)
Ručni pilotirani
(6 stepena prenosa)
Ručni
(6 stepena prenosa)

KAPACITET ULJA (u litrima)




Motor (sa zamenom uloška)
3,75
3,75
3,75

.../S :
model e-HDi opremljen Stop & Start.
