2012 Alfa Romeo MiTo klimatizace

SEZNÁMENÍ S VOZEM5
1
Deska, přístrojová ........................................................................\Ť............. 7
Palubní deska ........................................................................\Ť.................. 8
Displej ................................................................\Ť.................................... 26
Položky menu ........................................................................\Ť................. 32
Trip Computer ........................................................................\Ť.................. 42
Symboly ................................................................\Ť................................. 46
Systém Alfa Romeo Code ........................................................................\Ť.. 46
Klíčky ...........................................................\Ť.......................................... 47
Alarm ......................................................................\Ť............................... 53
Skříňka zapalování, spínací ........................................................................\Ť 55
Sedadla ................................................................\Ť.................................. 56
Opěrky hlavy ........................................................................\Ť................... 59
Volant ..................................................................\Ť.................................. 60
Zpětná zrcátka ........................................................................\Ť................. 61
Komfort, klimatický ........................................................................\Ť.......... 63
Topení/Klimatizace ...................................................\Ť............................... 64
Klimatizace, automatická dvouzónová ......................................................... 68
Světla, vnější ........................................................................\Ť................... 76
Čištění skel ........................................................................\Ť...................... 79
Tempomat ................................................................\Ť............................... 81
Svítidla, stropní ........................................................................\Ť................. 83
Ovládače .........................................................\Ť........................................ 86

SEZNÁMENÍ S VOZEM7

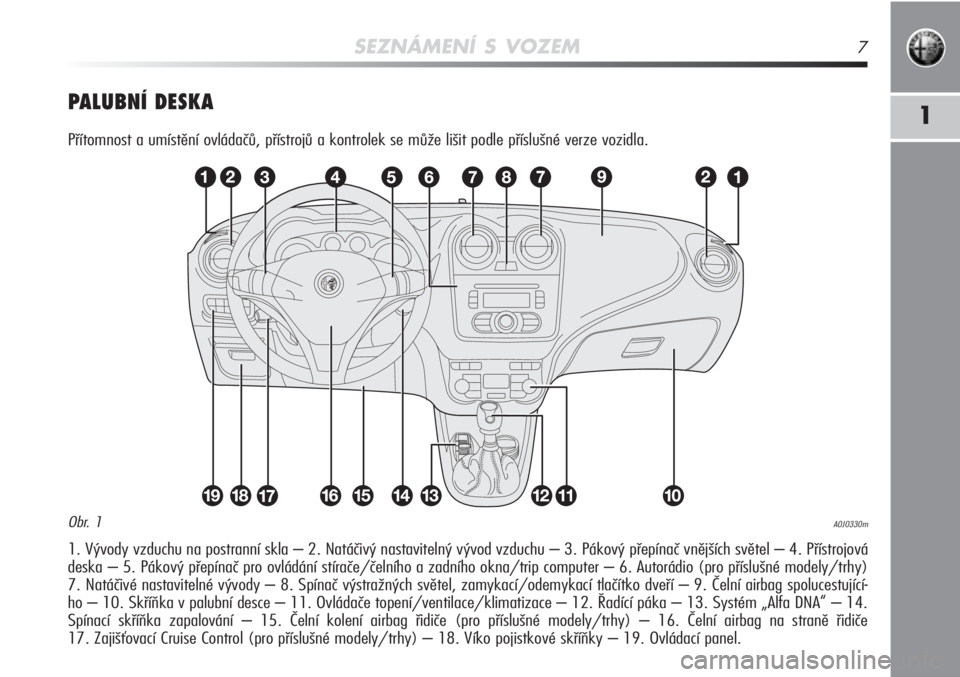

1PALUBNÍ DESKA
Přítomnost a umístění ovládačů, přístrojů\Ť a kontrolek se může lišit podle příslušné verze vozidla.
1. Vývody vzduchu na postranní skla – 2. Natáčivý nastavitelný vývod vzduchu – 3. Pákový přepínač vnějších světel – 4. Přístrojová
deska – 5. Pákový přepínač pro ovládání stírače/č\Ťelního a zadního okna/trip computer – 6. Autorádio (pro příslušné modely/trhy)
7. Natáčivé nastavitelné vývody – 8. Spínač výstražných světel, zamykací/odemykací\Ť tlačítko dveří – 9. Čelní airbag spolucestující-
ho – 10. Skříňka v palubní desce – 11. Ovládače topení/ventilace/klimatizace – 12. Řadící páka – 13. Systém
„Alfa DNA“– 14.
Spínací skříňka zapalování – 15. Čelní kolení airbag řidiče (pro příslušné \Ťmodely/trhy) – 16. Čelní airbag na straně řidiče
17. Zajišťovací Cruise Control (pro příslušné modely/trhy) – 18. Víko pojistkové skříňky – 19. Ovládací panel.
A0J0330mObr. 1

64SEZNÁMENÍ S VOZEM
TOPENÍ/KLIMATIZACE
A0J0074mObr. 31
OVLÁDAČE obr. 31
A Otočný ovládač teploty vzduchu (červená = teplo / modrá = chlad);
B otočný ovladač zapnutí/nastavení ventilátoru
p0 = vypnutý ventilátor
1-2-3 = rychlost ventilace
4
-= větrání nejvyšší rychlostí
C otočný ovladač rozvodu vzduchu
¶proud vzduchu na tělo řidiče/spolucestujícího;
ßproud vzduchu na tělo řidiče/spolucestujícího a na nohy; \Ť
©proud vzduchu do oblasti nohou vpředu/vzadu;
®proud vzduchu do oblasti nohou a na čelní sklo;
-proud vzduchu na čelní sklo.
D tlačítko zapnutí/vypnutí recirkulace vzduchu
E tlačítko pro zapnutí/vypnutí klimatizace (pouze provedení s ruční klimatizací)
F tlačítko zapnutí/vypnutí vyhřívání zadního ok\Ťna

SEZNÁMENÍ S VOZEM65
1
VENTILACE KABINY
Pro dosažení správné ventilace kabiny postupujte následov\Ťně:
❍otočte ovladač A na modré pole;
❍stiskněte tlačítko D pro vypnutí recirkulace vzduchu v kabin\Ťě
(kontrolka v tlačítku nesvítí);
❍otočte ovládač C do polohy ¶;
❍otočte ovladač B na požadovanou rychlost.
KLIMATIZACE (chlazení)
(pouze u provedení s ručně ovládanou klimatizací)
Jak spustit chlazení:
❍otočte ovladač A na modré pole;
❍stiskněte tlačítko D pro zapnutí recirkulace vzduchu v kabin\Ťě
(kontrolka v tlačítku svítí);
❍otočte ovládač C do polohy ¶;
❍stiskem tlačítka E klimatizaci zapněte a otočte ovládač\Ť
B alespoň na 1 (1. rychlost); pro rychlejší účinek otočte
ovládač B na 4
-(nejvyšší rychlost ventilátoru).
Nastavení chlazení:
❍
zvýšení teploty: otočte ovládač A doprava;
❍stiskněte tlačítko D pro vypnutí recirkulace vzduchu v kabin\Ťě
(kontrolka v tlačítku nesvítí);
❍otočením ovladače B snižte rychlost ventilátoru.
VYHŘÁTÍ KABINY
Postupujte takto:
❍otočte ovladač A na červené pole;
❍otočte ovladač C na požadovaný symbol;
❍otočte ovladač B na požadovanou rychlost.
Rychlé vyhřátí
Pro dosažení rychlého vyhřátí postupujte takto:
❍otočte ovladač A na červené pole;
❍stiskněte tlačítko D pro zapnutí recirkulace vzduchu v kabin\Ťě;
❍otočte ovládač C do polohy ©;
❍otočte ovládač B na 4 -(max. rychlost ventilátoru).
Příslušnými ovládači nastavte požadovaný klimati\Ťcký komfort
v kabině a stiskněte tlačítko D pro vypnutí recirkulace v\Ťzduchu
v kabině (kontrolka v tlačítku nesvítí), aby se nezamž\Ťila skla.
UPOZORNĚNÍ: Pokud je motor studený, je potřebné pro rychlého
vytopení kabiny několik minut počkat.

66SEZNÁMENÍ S VOZEM
RYCHLÉ ODMLŽENÍ/ODMRAZENÍ
ČELNÍCH SKEL (ČELNÍ A BOČNÍ OKNA)
Klimatizace je velmi užitečná pro rychlé odmlžení skel. Nastavte
ovládače, jak je uvedeno výše, a zapněte klimatizaci stis\Ťkem
tlačítka E.
Postupujte takto:
❍otočte ovladač A na červené pole;
❍otočte ovládač B na 4 -(max. rychlost ventilátoru);
❍otočte ovládač C do polohy -;
❍stiskněte tlačítko D pro vypnutí recirkulace vzduchu v kabin\Ťě
(kontrolka v tlačítku nesvítí);
Po odmlžení/odmrazení skel obnovte příslušnými ovlá\Ťdači
požadovaný klimatický komfort.
Opatření proti zamlžení skel
Klimatizace je velmi užitečná pro rychlé odmlžení skel při velké
vlhkosti.
Při silné vlhkosti a/nebo dešti a/nebo při velkých teplot\Ťních
rozdílech mezi vnitřkem a vnějškem kabiny je nutno přijmo\Ťut
následující opatření proti zamlžení skel:
❍otočte ovladač A na červené pole;
❍stiskem tlačítka D vypněte recirkulaci vzduchu v kabině
(kontrolka v tlačítku nesvítí);
❍otočte ovladač C na -pokud se skla nezamlžují, přetočte
jej na
®;
❍otočte ovladač B na 2. rychlost.

68SEZNÁMENÍ S VOZEM
AUTOMATICKÁ DVOUZÓNOVÁ KLIMATIZACE (pro příslušné modely/trhy)
EFGABC
L
D
NHIM
A0J0037mObr. 32
OVLADAČE obr. 32
A zapínací tlačítko funkce MONO (sladění nastavených\Ť teplot)pro řidiče/spolucestujícího;
B tlačítko zapínání/vypínání kompresoru klimatizace;
C tlačítko zapnutí/vypnutí recirkulace vzduchu; D displej;
E tlačítko pro vypnutí klimatizace;
F tlačítko zapnutí funkce MAX-DEF (rychlé odmlžení/
odmrazení předních skel);
G tlačítko zapnutí/vypnutí vyhřívání zadního ok\Ťna;

70SEZNÁMENÍ S VOZEM
Při plně automatickém provozu klimatizace lze příslušn\Ťými
tlačítky nebo otočnými ovládači měnit nastavení \Ťteploty, rozvod
vzduchu a rychlost ventilátoru: soustava automaticky uzpůsobí
parametry podle těchto nových nastavení.
Jestliže během plně automatického fungování (FULL AUT\ŤO) změ-
níte rozvod a/nebo objem vzduchu a/nebo zapneme kompresor
a/nebo recirkulaci, nápis FULL zmizí.
To znamená, že bude klimatizace samočinně obsluhovat všech\Ť-
ny funkce kromě těch, které byly nastaveny ručně. Ventilátor
se točí stejnou rychlostí pro všechny zóny v kabině.
NASTAVENÍ TEPLOTY VZDUCHU
Teplota vzduchu v přední levé zóně se nastaví otočen\Ťím otočných
ovládačů N nebo H doprava nebo doleva: ovládačem N v levé\Ť
přední zóně, ovládačem H v pravé přední zó\Ťně.
Nastavené teploty se zobrazí na displeji.
Stiskem tlačítka MONO se nastaví teploty v obou zónách na\Ť stej-
nou hodnotu: stejnou teplotu nastavíte ovládačem N.
Odlišné nastavení hodnot pro jednotlivé zóny se obnoví\Ť otočením
otočných ovládačů N nebo H nebo opětným stiskem tla\Ťčítka
MONO, (pokud svítí kontrolka v tlačítku).
Otočením ovládače zcela doprava nebo doleva se zapne funkce
HI (největší teplo) nebo LO (největší chlad). Funk\Ťce se vypnou
otočením ovládače teploty na požadovanou teplotu.
ZAPNUTÍ KLIMATIZACE
Systém lze zapnout několika způsoby: v každém přípa\Ťdě dopo-
ručujeme stisknout jedno z tlačítek AUTO a nastavit požadovan\Ťé
teploty otočnými ovládači. Je možné individuálně\Ť nastavit poža-
dované teploty s maximálním rozdílem 7
°C mezi stranou řidiče
a spolucestujícího.
Systém tak začne fungovat zcela automaticky: reguluje teplotu,
množství a rozvod vzduchu přiváděného do kabiny, funkci recir-
kulace a zapínání kompresoru klimatizace.
Při zcela automatickém fungování lze ručně zapnout tyto funkce:
❍MONO: nastavení teploty na straně řidiče a spolucestující\Ťho
na stejnou hodnotu;
❍ Trecirkulace vzduchu (vždy zapnuta nebo vypnuta);
❍-rychlé odmlžení/odmrazení předních oken a zadního
okna a vnějších zpětných zrcátek;
❍ (odstranění zamlžení/námrazy ze zadního okna a vnějš\Ťích
zpětných zrcátek.

72SEZNÁMENÍ S VOZEM
UPOZORNĚNÍ Jestliže není systém s to zaručit dosažení/udržení
teploty požadované pro jednotlivé zóny v kabině, nastaven\Ťá
teplota bliká a asi po jedné minutě zhasne nápis AUTO.
Automatické řízení rozvodu vzduchu po ručním nastavení některé
z funkcí se obnoví stiskem tlačítka AUTO.
TLAČÍTKO MONO
Stiskem tlačítka MONO se nastaví teploty na straně řidič\Ťe a spo-
lucestujícího na stejnou hodnotu. Rozvod vzduchu mezi zónami
je pak možné nastavit i otočením ovládače N.
Touto funkcí se usnadní nastavení teploty, pokud se ve vozidle
nachází pouze řidič.
Pro návrat na oddělené ovládání teplot a rozvodu vzduc\Ťhu otočte
ovládačem H pro nastavení teploty vzduchu na straně spoluces\Ťtu-
jícího nebo stiskněte opět tlačítko MONO, pokud sví\Ťtí kontrolka
v tlačítku.
NASTAVENÍ RYCHLOSTI VENTILÁTORU
Tlačítkem L se rychlost ventilátoru zvyšuje/snižuje. Rychlost
je zobrazena čárkami, které se prosvětlí na displeji:
❍nejvyšší rychlost ventilátoru = jsou prosvícené všechny čárky;
❍nejnižší rychlost ventilátoru = je prosvícená jedna čárka.
Ventilátor se smí vypnout pouze po vypnutí kompresoru klimati-
zace stiskem tlačítka B.
UPOZORNĚNÍ Automatické řízení rychlosti ventilátoru se po ručním
nastavením obnoví stiskem tlačítka AUTO.
TLAČÍTKA AUTO
Stiskem tlačítek AUTO reguluje klimatizace samočinně v př\Ťísluš-
ných zónách množství a rozvod vzduchu přiváděné\Ťho do kabiny,
přičemž zruší všechna předchozí ruční nastavení. Tento stav
je signalizován hlášením FULL AUTO na displeji.
Ručním nastavením jedné z automaticky ovládaných funkc\Ťí (recir-
kulace vzduchu, rozvod vzduchu, rychlost ventilátoru nebo vypnu-
tí kompresoru) zhasne nápis FULL na displeji, což znamená,
že systém již samočinně neřídí všechny funkce\Ť (teplota zůstane
nicméně vždy na automatice).
