2012 Abarth Punto Návod na použitie a údržbu (in Slovak)

OBSAH TECHNICKÉ
ÚDAJE ÚDRŽBA
A STAROSTLIVOSŤ V NÚDZI KONTROLKY
A SPRÁVY NAŠTARTOVANIE
A JAZDA BEZPEČNOSŤ OBOZNÁMENIE
SA S V
OZIDLOM
53
Stierač zadného skla nepoužívajte
na odstránenie snehu alebo ľadu, ktoré
sa usadili na zadnom skle. Za takých
podmienok, pokiaľ je stierač zadného skla
vystavený nadmernej námahe, zasiahne motorový
istič, ktorý zabráni fungovaniu aj na niekoľko
sekúnd. Ak sa následne fungovanie neobnoví
(ani po opätovnom naštartovaní), obráťte
sa na Asistenčnú sieť Abarth.
Vypnutie
Prstenec páky presuňte z polohy
≤obr. 38 alebo
otočte štartovací kľúč do polohy STOP. Pri \balšom
spustení (kľúč v polohe MAR), senzor sa znovu
zaktivuje, aj ak krúžok zostal v polohe
≤obr. 38.
Aby ste znovu aktivovali senzor, posuňte krúžok
z polohy
≤do akejkoľvek inej polohy a následne
do polohy
≤. Opätovná aktivácia senzora je
signalizovaná aspoň jedným „pohybom“ stierača,
aj pri suchom čelnom skle.
STIERAČ ZADNÉHO SKLA/OSTREKOVAČ
ZADNÉHO SKLA
Funkcia prebieha iba ke\b je štartovací kľúč v polohe
MAR (CHOD). Funkcia sa ukončí po uvoľnení páčky.
Otočením prstenca páky z polohy Odo polohy
'ovládate stierač zadného skla nasledovne:
❒ striedavo, ak predný stierač nie je zapnutý;
❒ synchronizovane (polovičná frekvencia stierača
čelného skla), ak je stierač predného skla zapnutý;
❒ v stálom režime, ak je zaradená spiatočka a riadenie
aktívne. Ak je stierač čelného skla zapnutý a je zaradená
spiatočka, automaticky sa zapne stierač zadného skla
v stálom režime.
Posunutím páčky smerom k palubnej doske (pohyblivá
poloha) sa spustí prúd vody z ostrekovača zadného
skla.
Ak podržíte páčku stlačenú dlhšie ako pol sekundy,
aktivuje sa aj stierač zadného skla.
Pri uvoľnení sa aktivuje inteligentné umývanie,
ako pri stierači čelného skla.
029-068 GPUNTO EVO Abarth SK 2ed 8-11-2010 14:36 Pagina 53

OBSAH
TECHNICKÉ
ÚDAJE
ÚDRŽBA
A STAROSTLIVOSŤ V NÚDZI
KONTROLKY
A SPRÁVY
NAŠTARTOVANIE
A JAZDA
BEZPEČNOSŤ
OBOZNÁMENIE
SA S V
OZIDLOM
54
❒umiestnite páku hore (+) aspoň na 1 sekundu,
potom uvoľnite: vozidlo si zapamätá rýchlosť
a môžete spustiť nohu z plynu.
V prípade potreby (napríklad pri predbiehaní) je možné
zrýchliť, stlačením plynového pedála: uvoľnením pedála
sa vozidlo vráti do nastavenej rýchlosti.
OBNOVENIE ULOŽENEJ RÝCHLOSTI
Ak bolo zariadenie vypnuté napr.stlačením brzdového
alebo spojkového pedála, pre obnovenie rýchlosti
uloženej v pamäti postupovať nasledujúcim spôsobom:
❒ postupne zrýchlite až na rýchlosť blízko tej
uloženej;
❒ zara\bte rýchlostný stupeň zaradený v momente
uloženia rýchlosti;

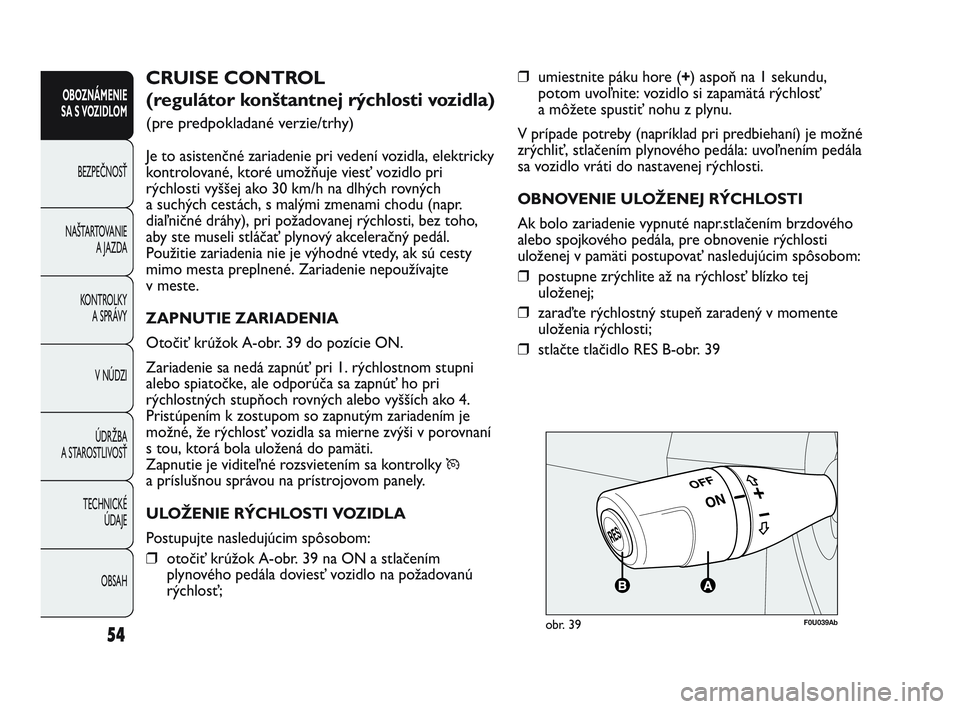

❒ stlačte tlačidlo RES B-obr. 39CRUISE CONTROL
(regulátor konštantnej rýchlosti vozidla)
(pre predpokladané verzie/trhy)
Je to asistenčné zariadenie pri vedení vozidla, elektricky
kontrolované, ktoré umožňuje viesť vozidlo pri
rýchlosti vyššej ako 30 km/h na dlhých rovných
a suchých cestách, s malými zmenami chodu (napr.
diaľničné dráhy), pri požadovanej rýchlosti, bez toho,
aby ste museli stláčať plynový akceleračný pedál.
Použitie zariadenia nie je výhodné vtedy, ak sú cesty
mimo mesta preplnené. Zariadenie nepoužívajte
v meste.
ZAPNUTIE ZARIADENIA
Otočiť krúžok A-obr. 39 do pozície ON.
Zariadenie sa nedá zapnúť pri 1. rýchlostnom stupni
alebo spiatočke, ale odporúča sa zapnúť ho pri
rýchlostných stupňoch rovných alebo vyšších ako 4.
Pristúpením k zostupom so zapnutým zariadením je
možné, že rýchlosť vozidla sa mierne zvýši v porovnaní
s tou, ktorá bola uložená do pamäti.
Zapnutie je viditeľné rozsvietením sa kontrolky
Ü
a príslušnou správou na prístrojovom panely.
ULOŽENIE RÝCHLOSTI VOZIDLA
Postupujte nasledujúcim spôsobom:
❒otočiť krúžok A-obr. 39 na ON a stlačením
plynového pedála doviesť vozidlo na požadovanú
rýchlosť;
F0U039Abobr. 39
029-068 GPUNTO EVO Abarth SK 2ed 8-11-2010 14:36 Pagina 54

OBSAH TECHNICKÉ
ÚDAJE ÚDRŽBA
A STAROSTLIVOSŤ V NÚDZI KONTROLKY
A SPRÁVY NAŠTARTOVANIE
A JAZDA BEZPEČNOSŤ OBOZNÁMENIE
SA S V
OZIDLOM
55
ZVÝŠENIE ULOŽENEJ RÝCHLOSTI
Môže sa uskutočniť dvomi spôsobmi:
❒stlačením plynového pedálu a následným uložením
novej dosiahnutej rýchlosti;
alebo
❒ posunutím páky smerom hore ( +).
Každému pohybu páčky zodpovedá zvýšenie rýchlosti
o približne 1 km/hod, pridržaním páčky smerom nahor
sa rýchlosť stále zvyšuje.
ZNÍŽENIE RÝCHLOSTI ULOŽENEJ V PAMÄTI
Môže sa uskutočniť dvomi spôsobmi:
❒ vypnutím zariadenia a následným uložením novej
rýchlosti;
alebo
❒ posunutím páky smerom dole ( −) až do dosiahnutia
novej rýchlosti, ktorá automaticky ostane uložená.
Každému pohybu páčky zodpovedá zníženie rýchlosti
o približne 1 km/hod, pridržaním páčky smerom nadol
sa rýchlosť stále znižuje.
VYPNUTIE ZARIADENIA
Zariadenie môže byť vypnuté vodičom nasledovnými
spôsobmi:
❒ otočením kolieska A do polohy OFF;
❒ vypnutím motora;
❒ stlačením brzdového pedála; ❒
stlačením spojkového pedálu;
❒ stlačením plynového pedálu; v tomto prípade
systém nebude vypnutý, ale zrýchlenie má v systéme
prednosť; tempomat-cruise control ostane aktívny,
bez potreby stlačiť tlačidlo RES B-obr. 39
pre obnovenie predchádzajúceho nastavenia
po ukončení zrýchľovania.
Zariadenie sa automaticky vypne v nasledujúcich
prípadoch:
❒ v prípade zásahu systémov ABS alebo ESP;
❒ s rýchlosťou pod určený limit;
❒ v prípade poruchy systému.
Počas chodu so zapnutým zariadením,
nepolohovať rýchlostnú páku
do neutrálu.
POZOR
V prípade chybného fungovania alebo
poruchy zariadenia, otočiť krúžok A na
OFF a obrátiť sa na autorizovaný servis Abarth,
po tom ako sa skontrolovala celistvosť
ochrannej poistky.
POZOR
029-068 GPUNTO EVO Abarth SK 2ed 8-11-2010 14:36 Pagina 55

56
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠT
ARTOVANIE A JAZDA
KONTROLKY A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ ÚDAJE
OBSAH
F0U040Abobr. 40
STROPNÉ SVIETIDLÁ
PREDNÉ STROPNÉ SVETLO
SO SVETLAMI SPOT obr. 40
Stropné svietidlo sa zapne/vypne spínačom A.
So spínačom A v polohe uprostred sa svietidlá C a D
rozsvietia/zhasnú pri otvorení/zatvorení predných dverí.
So spínačom A prestaveným doľava zostanú svietidlá C
a D natrvalo zhasnuté.
So spínačom A prestaveným doprava zostanú svietidlá
C a D natrvalo svietiť.
Svetlá sa rozsvecujú/zhasínajú postupne. Spínačom B sa ovláda bodové svetlo; pri vypnutom
stropnom svietidle sa rozsvieti samostatne:
❒
svetlo C, ak je stlačené doľava;
❒ svetlo D, ak je stlačené doprava.
UPOZORNENIE Pred vystúpením z vozidla sa
ubezpečte, či sú obidva spínače v centrálnej pozícii,
ke\b sa uzavrú dvere, vypnú sa aj svetlá, aby sa zabránilo
vybitiu batérie.
V každom prípade, ke\b spínač zostane zabudnutý
v natrvalo zapnutej polohe, stropné svetlo sa vypne
automaticky po 15 minútach od vypnutia motora.
Načasovanie stropných svetiel
U niektorých verzií sú pre príjemnejší vstup/výstup
z vozidla, obzvlášť v noci alebo na slabo osvetlených
miestach, k dispozícii dva režimy časovania.
NAČASOVANIE PRI VSTUPE VOZIDLA
Stropné svetlá sa zapnú nasledovnými spôsobmi:
❒ na zhruba 10 sekúnd pri odblokovaní predných
dverí;
❒ na zhruba 3 minúty pri otvorení jedných z bočných
predných dverí;
❒ na zhruba 10 sekúnd pri zatvorení dverí.
Načasovanie sa preruší otočením štartovacieho kľúča
do pozície MAR.
029-068 GPUNTO EVO Abarth SK 2ed 8-11-2010 14:36 Pagina 56

57
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠT
ARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH
SPOMALENIE PRI VÝJAZDE VOZIDLA
Po tom, ako bol vytiahnutý kľúč zo štartovacieho
zariadenia, stropné svetlá sa zapnú nasledovnými
spôsobmi:
❒ do 2 minút od vypnutia motora na dobu približne
10 sekúnd;
❒ pri otvorení jedných z bočných dverí na čas zhruba
3 minút;
❒ pri zatvorení jedných dverí na čas zhruba 10 sekúnd.
Časovanie sa ukončí automaticky pri zablokovaní dverí.
F0U041Abobr. 41
STROPNÉ SVETLO BATOŽINOVÉHO
PRIESTORU obr. 41
V prípade príslušných verzií sa žiarovka rozsvieti
automaticky po otvorení batožinového priestoru
a zhasne po jeho zatvorení.
029-068 GPUNTO EVO Abarth SK 2ed 8-11-2010 14:36 Pagina 57

58
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠT
ARTOVANIE A JAZDA
KONTROLKY A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ ÚDAJE
OBSAH
F0U043Abobr. 43F0U044Abobr. 44
PARKOVACIE SVETLÁ
Zapnú sa, iba so štartovacím kľúčom v pozícii STOP
alebo vytiahnutým kľúčom, otočením prstenca ľavej
páky najprv do pozície
Oa následne do pozície 6
alebo 2.
Na prístrojovej doske sa rozsvieti kontrolka 3.
HMLOVÉ SVETLÁ obr. 44
(pre predpokladané verzie/trhy)
Zapnú sa, ak sú rozsvietené obrysové svetlá, stlačením
tlačidla 5.
Na prístrojovej doske sa rozsvieti kontrolka 5.
Po opätovnom stlačení tlačidla zhasnú.
Používanie hmlových svetiel je upravené cestnými
predpismi v krajine, v ktorej sa nachádzate.
Dodržiavajte predpisy.
OVLÁDANIE
NÚDZOVÉ SVETLÁ obr. 43
Zapnú sa stlačením spínača A, v ktorejkoľvek polohe
štartovacieho kľúča.
Ak je zariadenie zapnuté, na prístrojovej doske sa
rozsvietia kontrolky Îa ¥. Pre vypnutie znovu stlačte
vypínač. Použitie bezpečnostných svetiel, reguluje
cestný zákon tej ktorej krajiny, kde sa nachádzate.
Dodržiavajte predpisy.
Núdzové brzdenie
V prípade núdzového brzdenia sa automaticky
rozsvietia výstražné svetlá a súčasne sa na prístrojovej
doske rozsvietia kontrolky Îa ¥. Funkcia sa
automaticky vypne v okamihu, ke\b už nemá brzdenie
núdzový charakter. Táto funkcia oslobodzuje od
zákonných predpisov platných v akejkoľvek oblasti.
029-068 GPUNTO EVO Abarth SK 2ed 8-11-2010 14:36 Pagina 58

59
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠT
ARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH
F0U046Abobr. 46
F0U045Abobr. 45
ZAISŤOVACÍ KOLÍK obr. 47
Pre simultánne zablokovanie dverí, stlačte tlačidlo A,
nachádzajúce sa na doske centrálnej skrinky, nezávisle
od pozície štartovacieho kľúča.
ZADNÉ HMLOVÉ SVETLO obr. 45
Zapne sa, pri zapnutých stretávacích alebo polohových
a hmlových svetlách (pre predpokladané verzie/trhy),
stlačením tlačidla
4.
Na prístrojové desce se rozsvítí kontrolka 4.
Vypne sa znovu stlačením tlačidla alebo vypnutím
stretávacích a/alebo hmlových svetiel (ke\b sú
zabudované).
Používanie zadných hmlových svetiel je upravené
cestnými predpismi v krajine, v ktorej sa nachádzate.
Dodržiavajte predpisy.
ZADNÉ VYHRIEVANÉ SKLO obr. 46
Zapne sa stlačením tlačidla A.
Pri zapnutom zadnom termickom skle, je časovanie,
ktoré automaticky vypne zariadenie po zhruba
20 minútach.
F0U047Abobr. 47
029-068 GPUNTO EVO Abarth SK 2ed 8-11-2010 14:36 Pagina 59

60
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠT
ARTOVANIE A JAZDA
KONTROLKY A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ ÚDAJE
OBSAH
SYSTÉM BLOKOVANIA PALIVA
Zapne sa v prípade nárazu a spôsobí:
❒ prerušenie prívodu paliva a následné vypnutie
motora;
❒ automatické odomknutie dverí;
❒ rozsvietenie osvetlenia kabíny.
Spustenie systému je signalizované hlásením na displeji.
Dôkladne prezrite vozidlo, aby ste sa uistili, že nie sú
prítomné straty paliva, napr. v prázdnom motore, pod
vozidlom alebo v blízkosti nádrže. Po náraze otočte
kľúč v spínacej skrinke do polohy STOP, aby ste nevybili
akumulátor.
Pokiaľ po nehode cítite zápach paliva
alebo si všimnete straty z napájacieho
zariadenia, systém nezapínajte, aby ste sa vyhli
nebezpečenstvu požiaru.
POZOR
Odblokovanie dverí v prípade nehody
V prípade nárazu sa po zapnutí spínača blokovania
paliva automaticky odblokujú dvere, aby umožnili
prístup do kabíny zvonka vozidla a súčasne sa rozsvietia
svetlá vnútorných stropných svetiel. Je teda možné
otvoriť dvere zvnútra vozidla zatlačením na príslušné
ovládacie páčky.
Obnova systému blokovania paliva
Ak po náraze nenastal únik paliva a vozidlo je znovu
schopné jazdy, jeho správne fungovanie sa obnoví podľa
nasledovného postupu.
Pre obnovenie správneho fungovania vozidla je treba
urobiť nasledujúci postup:
❒ otočte štartovací kľúč do polohy MAR;
❒ zapnite smerový ukazovateľ doprava;
❒ vypnite smerový ukazovateľ doprava;
❒ zapnite smerový ukazovateľ doľava;
❒ vypnite smerový ukazovateľ doľava;
❒ zapnite smerový ukazovateľ doprava;
❒ vypnite smerový ukazovateľ doprava;
❒ zapnite smerový ukazovateľ doľava;
❒ vypnite smerový ukazovateľ doľava;
❒ otočenie kľúča do pozície STOP.
029-068 GPUNTO EVO Abarth SK 2ed 8-11-2010 14:36 Pagina 60
