POZNAWANIESAMOCHODU
BEZPIECZE
ŃSTWO
URUCHOMIENIE I JAZDA
LAMPKI
SYGNALIZACYJNE I KOMUNIKATY
W RAZIE AWARII
OBSUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS

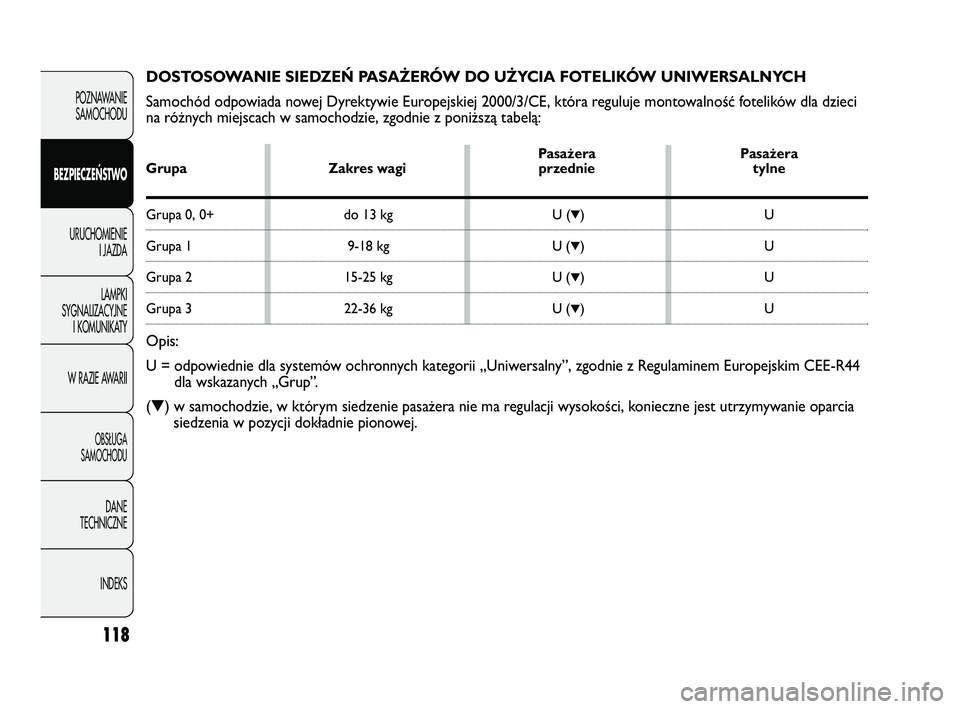

DOSTOSOWANIE SIEDZEŃ PASAŻERÓW DO UŻYCIA FOTELIKÓW UNIWERSALNYCH
Samochód odpowiada nowej Dyrektywie Europejskiej 2000/3/CE, która reguluje montowalność fotelików dla dzieci
na różnych miejscach w samochodzie, zgodnie z poniższą tabelą:
Pasażera Pasażera
Grupa Zakres wagi przednie tylne
Grupa 0, 0+do 13 kg U (▼)U
Grupa 19-18 kg U (▼)U
Grupa 215-25 kg U (▼)U
Grupa 322-36 kg U (▼)U
Opis:
U = odpowiednie dla systemów ochronnych kategorii „Uniwersalny”, zgodnie z Regulaminem Europejskim CEE-R44
dla wskazanych „Grup”.
( ▼ ) w samochodzie, w którym siedzenie pasażera nie ma regulacji wysokości, konieczne jest utrzymywanie oparcia
siedzenia w pozycji dokładnie pionowej.
109-130 GPUNTO EVO Abarth PL 2ed 8-11-2010 14:18 Pagina 118

121
POZNAWANIE
SAMOCHODU
BEZPIECZE
ŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS

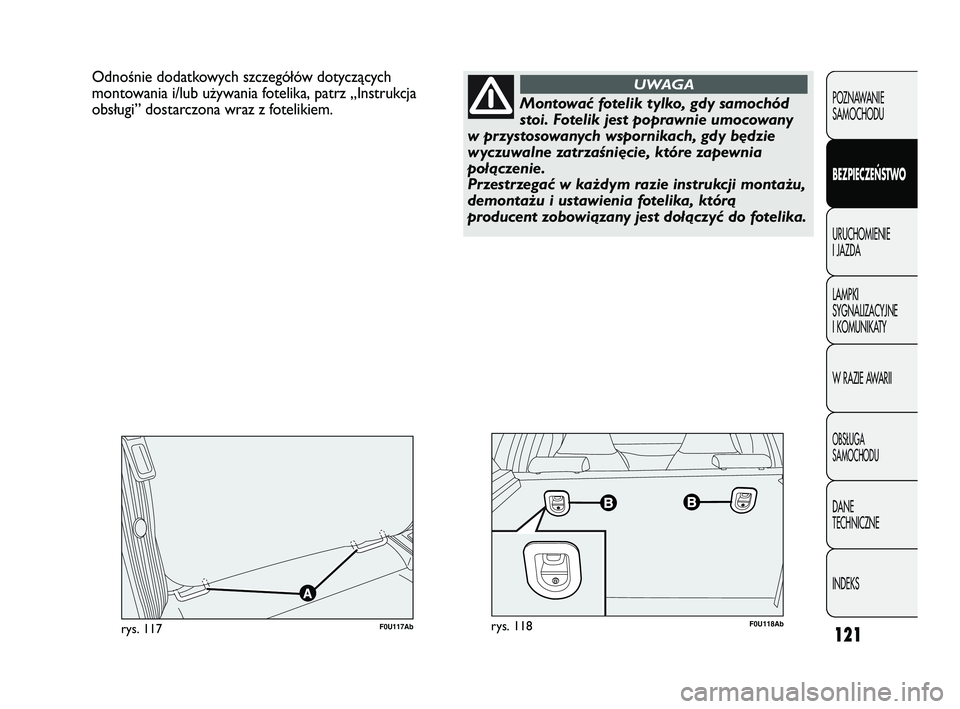

Odnośnie dodatkowych szczegółów dotyczących
montowania i/lub używania fotelika, patrz „Instrukcja
obsługi” dostarczona wraz z fotelikiem.
F0U118Abrys. 118F0U117Abrys. 117
Montować fotelik tylko, gdy samochód
stoi. Fotelik jest poprawnie umocowany
w przystosowanych wspornikach, gdy będzie
wyczuwalne zatrzaśnięcie, które zapewnia
połączenie.
Przestrzegać w każdym razie instrukcji montażu,
demontażu i ustawienia fotelika, którą
producent zobowiązany jest dołączyć do fotelika.
UWAGA
109-130 GPUNTO EVO Abarth PL 2ed 8-11-2010 14:18 Pagina 121

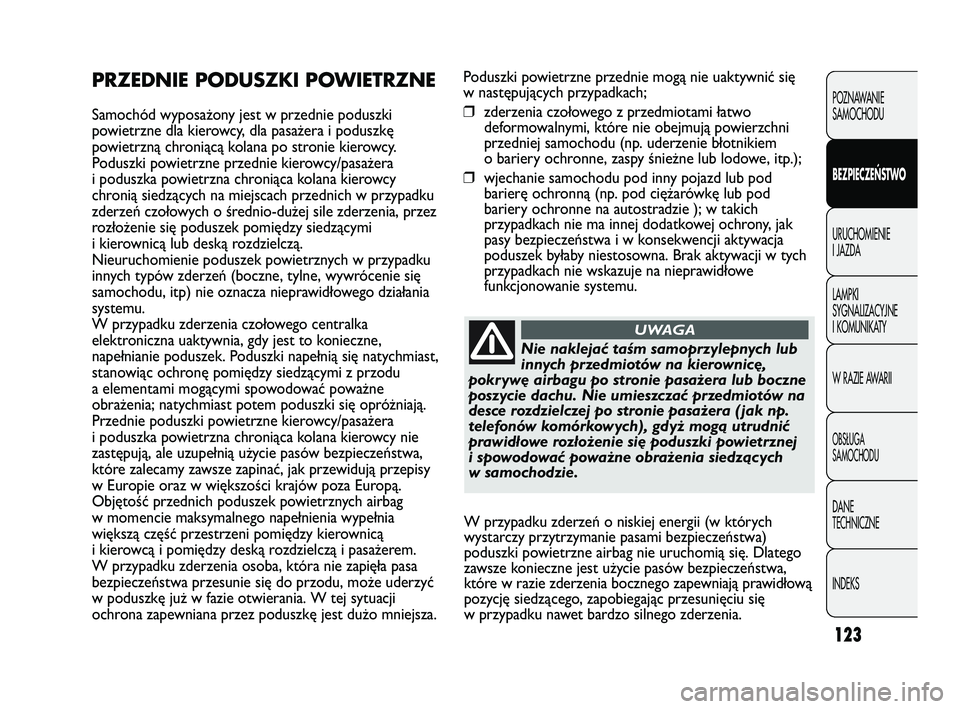

123
Poduszki powietrzne przednie mogą nie uaktywnić się
w następujących przypadkach;
❒zderzenia czołowego z przedmiotami łatwo
deformowalnymi, które nie obejmują powierzchni
przedniej samochodu (np. uderzenie błotnikiem
o bariery ochronne, zaspy śnieżne lub lodowe, itp.);
❒ wjechanie samochodu pod inny pojazd lub pod
barierę ochronną (np. pod ciężarówkę lub pod
bariery ochronne na autostradzie ); w takich
przypadkach nie ma innej dodatkowej ochrony, jak
pasy bezpieczeństwa i w konsekwencji aktywacja
poduszek byłaby niestosowna. Brak aktywacji w tych
przypadkach nie wskazuje na nieprawidłowe
funkcjonowanie systemu.PRZEDNIE PODUSZKI POWIETRZNE
Samochód wyposażony jest w przednie poduszki
powietrzne dla kierowcy, dla pasażera i poduszkę
powietrzną chroniącą kolana po stronie kierowcy.
Poduszki powietrzne przednie kierowcy/pasażera
i poduszka powietrzna chroniąca kolana kierowcy
chronią siedzących na miejscach przednich w przypadku
zderzeń czołowych o średnio-dużej sile zderzenia, przez
rozłożenie się poduszek pomiędzy siedzącymi
i kierownicą lub deską rozdzielczą.
Nieuruchomienie poduszek powietrznych w przypadku
innych typów zderzeń (boczne, tylne, wywrócenie się
samochodu, itp) nie oznacza nieprawidłowego działania
systemu.
W przypadku zderzenia czołowego centralka
elektroniczna uaktywnia, gdy jest to konieczne,
napełnianie poduszek. Poduszki napełnią się natychmiast,
stanowiąc ochronę pomiędzy siedzącymi z przodu
a elementami mogącymi spowodować poważne
obrażenia; natychmiast potem poduszki się opróżniają.
Przednie poduszki powietrzne kierowcy/pasażera
i poduszka powietrzna chroniąca kolana kierowcy nie
zastępują, ale uzupełnią użycie pasów bezpieczeństwa,
które zalecamy zawsze zapinać, jak przewidują przepisy
w Europie oraz w większości krajów poza Europą.
Objętość przednich poduszek powietrznych airbag
w momencie maksymalnego napełnienia wypełnia
większą część przestrzeni pomiędzy kierownicą
i kierowcą i pomiędzy deską rozdzielczą i pasażerem.
W przypadku zderzenia osoba, która nie zapięła pasa
bezpieczeństwa przesunie się do przodu, może uderzyć
w poduszkę już w fazie otwierania. W tej sytuacji
ochrona zapewniana przez poduszkę jest dużo mniejsza.
POZNAWANIE
SAMOCHODU
BEZPIECZE
ŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
Nie naklejać taśm samoprzylepnych lub
innych przedmiotów na kierownicę,
pokrywę airbagu po stronie pasażera lub boczne
poszycie dachu. Nie umieszczać przedmiotów na
desce rozdzielczej po stronie pasażera ( jak np.
telefonów komórkowych), gdyż mogą utrudnić
prawidłowe rozłożenie się poduszki powietrznej
i spowodować poważne obrażenia siedzących
w samochodzie.
UWAGA
W przypadku zderzeń o niskiej energii (w których
wystarczy przytrzymanie pasami bezpieczeństwa)
poduszki powietrzne airbag nie uruchomią się. Dlatego
zawsze konieczne jest użycie pasów bezpieczeństwa,
które w razie zderzenia bocznego zapewniają prawidłową
pozycję siedzącego, zapobiegając przesunięciu się
w przypadku nawet bardzo silnego zderzenia.
109-130 GPUNTO EVO Abarth PL 2ed 8-11-2010 14:18 Pagina 123

128
OSTRZE\bENIE W razie wypadku, podczas którego
uruchomiły się jakiekolwiek urządzenia bezpieczeństwa,
zwrócić się do ASO Abarth w celu ich wymiany
i sprawdzenia stanu instalacji.
Wszystkie czynności kontrolne, naprawy lub wymiany
odnoszące się do poduszek powietrznych muszą być
wykonywane w ASO Abarth.
W przypadku złomowania samochodu zwrócić się do
ASO Abarth aby dezaktywować instalację, ponadto
w przypadku zmiany właściciela samochodu niezbędne
jest aby nowy właściciel zapoznał się ze sposobem użycia
poduszek powietrznych i z wyżej wymienionymi
ostrzeżeniami oraz otrzymał „Instrukcję obsługi”.
OSTRZE\bENIE Uruchomienie napinaczy pasów
bezpieczeństwa, przednich i bocznych poduszek
powietrznych airbag sterowane jest w różny sposób,
w zależności od typu zderzenia. Brak aktywacji jednego
lub kilku z nich nie wskazuje na niewłaściwe
funkcjonowanie systemu.
OSTRZE\bENIE Najskuteczniejszą ochronę przez system
w przypadku zderzenia bocznego daje prawidłowa
pozycja na siedzeniu, ponieważ umożliwia właściwe
rozłożenie się bocznych poduszek powietrznych.
OSTRZE\bENIE Aktywacja poduszek przednich i/lub
bocznych jest także możliwa, gdy samochód zostanie
mocno uderzony w spód nadwozia jak na przykład
gwałtowne uderzenie o schody, chodniki, nasypy ziemi,
uderzenia, nierówności drogi lub wpadnięcie samochodu
do dużej dziury.
OSTRZE\bENIE Podczas uruchomienia poduszek
powietrznych wydziela się niewielka ilość pyłu. Pył ten
nie jest szkodliwy i nie oznacza początku pożaru;
ponadto powierzchnia rozłożonej poduszki powietrznej
i wnętrze samochodu może zostać pokryte pyłem: ten
pył może podrażnić skórę i oczy. W tym przypadku
natychmiast przemyć je neutralnym mydłem i wodą.
Trwałość przewidziana dla ładunku pirotechnicznego
i spiralnej wiązki przewodów podana jest na
odpowiedniej tabliczce umieszczonej w schowku.
Zbliżając się do tego terminu zwrócić się do ASO
Abarth aby je wymienić.
POZNAWANIE
SAMOCHODU
BEZPIECZE
ŃSTWO
URUCHOMIENIE I JAZDA
LAMPKI
SYGNALIZACYJNE I KOMUNIKATY
W RAZIE AWARII
OBSUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
109-130 GPUNTO EVO Abarth PL 2ed 8-11-2010 14:18 Pagina 128

129
POZNAWANIE
SAMOCHODU
BEZPIECZE
ŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
Nie opierać głowy, ramion lub łokci
o drzwi, szyby i w pobliżu poduszek
powietrznych bocznych chroniących głowę
(Window bag), aby uniknąć możliwości obrażeń
w trakcie fazy napełniania.
UWAGA
Nie wystawiać nigdy głowy, ramion
i łokci poza szybę.
UWAGA
Nie zakładać pokrowców na oparcia
siedzeń przednich i tylnych, które nie są
przystosowane dla użycia z Side-bagiem.
UWAGA
Jeżeli lampka sygnalizacyjna ¬nie
zaświeci się po obróceniu kluczyka
w wyłączniku zapłonu w położenie MAR lub
będzie się świecić podczas jazdy ( jednocześnie
komunikat wyświetli się na wyświetlaczu
wielofunkcyjnym rekonfigurowalnym), możliwe
jest , że wystąpiło uszkodzenie w systemie
bezpieczeństwa; w tym przypadku poduszki
powietrzne lub napinacze mogą nie uaktywnić
się w razie wypadku lub w ograniczonej ilości
przypadków uaktywnić się nieprawidłowo. Przed
dalszą jazdą, skontaktować się z ASO Abarth,
aby natychmiast skontrolować system.
UWAGA
OSTRZEŻENIA OGÓLNE
Nie podróżować z przedmiotami na
kolanach, klatce piersiowej lub z fajkami,
ołówkami w ustach, itp. W przypadku zderzenia
z interwencją poduszek powietrznych mogą
spowodować poważne obrażenia.
UWAGA
Jechać trzymając zawsze rękami koło
kierownicy w taki sposób, aby
rozkładająca się poduszka powietrzna mogła
napełnić się bez przeszkód. Nie jechać
pochylając się do przodu, ale oprzeć się dobrze
o oparcie siedzenia.
UWAGA
109-130 GPUNTO EVO Abarth PL 2ed 8-11-2010 14:18 Pagina 129

130
POZNAWANIESAMOCHODU
BEZPIECZE
ŃSTWO
URUCHOMIENIE I JAZDA
LAMPKI
SYGNALIZACYJNE I KOMUNIKATY
W RAZIE AWARII
OBSUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
Z kluczykiem w wyłączniku zapłonu
w pozycji MAR i przy wyłączonym
silniku, poduszki powietrzne mogą uruchomić się
także, gdy stojący samochód zostanie uderzony
przez inny poruszający się pojazd. Dlatego
nawet w samochodzie, który stoi, nie wolno
absolutnie umieszczać dziecka na siedzeniu
przednim. Z drugiej strony należy również
pamiętać, że gdy kluczyk jest w wyłączniku
zapłonu w pozycji STOP żadne urządzenie
bezpieczeństwa (poduszki powietrzne lub
napinacze pasów bezpieczeństwa), nie uaktywnią
się w wyniku zderzenia; brak aktywacji tych
urządzeń w tych przypadkach nie wskazuje na
nieprawidłowe funkcjonowanie systemu.
UWAGA
Jeżeli samochód został skradziony lub
narażony na kradzież, jeżeli był
uszkodzony przez wandali, przez powódź lub
zalany, sprawdzić system poduszek powietrznych
w ASO Abarth.
UWAGA
Po obróceniu kluczyka w wyłączniku
zapłonu w pozycję MAR, lampka
sygnalizacyjna “(gdy aktywna jest przednia
poduszka powietrzna po stronie pasażera)
zaświeci się i będzie migać przez kilka sekund,
aby przypomnieć, że poduszka powietrzna po
stronie pasażera uaktywni się w przypadku
zderzenia, a następnie powinna zgasnąć.
UWAGA
Nie myć siedzeń wodą lub parą pod
ciśnieniem (ręcznie lub w myjniach
automatycznych siedzeń).
UWAGA
Nie zaczepiać sztywnych przedmiotów
o zaczepy i o uchwyty.
UWAGA
Poduszka powietrzna nie zastępuje
pasów bezpieczeństwa, ale zwiększa ich
skuteczność działania. Ponadto, ponieważ
przednie poduszki powietrzne nie interweniują
w przypadku zderzeń czołowych przy niskich
prędkościach, zderzeniach bocznych zderzeniach
tylnych lub wywrotkach samochodu, w tych
przypadkach pasażerowie chronieni są tylko
pasami bezpieczeństwa, które powinny być
zawsze zapięte.
UWAGA
Interwencja przednich poduszek
powietrznych jest przewidziana dla
zderzeń o energii przewyższającej tą, którą
przewidziano dla napinaczy. W przypadku
zderzenia o energii mieszczącej się w przedziale
tych wartości progowych, uruchomią się tylko
napinacze pasów bezpieczeństwa, co należy
uważać za normalne.
UWAGA
109-130 GPUNTO EVO Abarth PL 2ed 8-11-2010 14:18 Pagina 130

131
URUCHAMIANIE SILNIKA
Samochód wyposażony jest w urządzenie elektronicznej
blokady silnika: w przypadku braku uruchomienia, patrz
opis „System Fiat CODE” w rozdziale „Deska
rozdzielcza i sterowanie”. W pierwszych sekundach
funkcjonowania, zwłaszcza po długim postoju, poziom
głośności silnika może wydawać się większy. Jest to
zjawisko, które nie szkodzi jego funkcjonowaniu
i niezawodności, jest charakterystyczne dla zaworów
hydraulicznych, tj. w układzie rozrządu, wybranym
w celu ograniczenia czynności obsługowych.
POZNAWANIE
SAMOCHODU
BEZPIECZE
ŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKA
TY
W RAZIE AWARII
OBSUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
URUCHOMIENIE I JAZDA
Niebezpieczne jest funkcjonowanie
silnika w zamkniętym pomieszczeniu.
Silnik zużywa tlen i wydziela dwutlenek węgla,
tlenek węgla oraz inne gazy toksyczne.
UWAGA
Zaleca się, w pierwszym okresie jazdy, nie
wymagać od samochodu maksymalnych
obciążeń (np. gwałtownego przyspieszania,
zbyt długiej jazdy z maksymalnymi obrotami,
ostrego i intensywnego hamowania).
Przy wyłączonym silniku nie zostawiać
kluczyka w wyłączniku zapłonu w pozycji
MAR, aby uniknąć niepotrzebnego
poboru prądu i rozładowania akumulatora.
Gdy silnik nie jest uruchomiony
wspomaganie hamulców i elektryczne
wspomaganie kierownicy nie jest aktywne,
należy więc użyć dużo większej siły przy nacisku
na pedał hamulca jak i przy obrocie kierownicą.
UWAGA
131-140 GPUNTO EVO Abarth PL 2ed 8-11-2010 14:17 Pagina 131

ROZGRZEWANIE SILNIKA
ZARAZ PO URUCHOMIENIU
Procedura jest następująca:
❒ruszyć na biegu powoli, utrzymywać średnie obroty
silnika, unikać gwałtownych przyspieszeń;
❒unikać przez pierwsze kilometry maksymalnych
osiągów. Zaleca się zaczekać do momentu, w którym
wskazówka na wska\bniku temperatury płynu układu
chłodzącego silnik zacznie się przesuwać.
132
POZNAWANIESAMOCHODU
BEZPIECZE
ŃSTWO
URUCHOMIENIE I JAZDA
LAMPKI
SYGNALIZACYJNE I KOMUNIKA

TY
W RAZIE AWARII
OBSUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
Gdy silnik nie jest uruchomiony
wspomaganie hamulców i wspomaganie
kierownicy nie są aktywne, należy użyć
dużo większej siły przy nacisku na pedał hamulca
jak i przy obrocie kierownicą.
Unikać absolutnie uruchamiania silnika
przez pchanie samochodu, holowanie lub
zjazdu z wzniesienia. Manewry te
spowodują napływ paliwa do katalizatora i jego
nieodwracalne uszkodzenie.
Procedura jest następująca:
❒zaciągnąć hamulec ręczny;
❒ustawić d\bwignię zmiany biegów na luzie;
❒wcisnąć do oporu pedał sprzęgła, bez naciskania
pedału przyspieszenia;
❒obrócić kluczyk w wyłączniku zapłonu w pozycję
AVV i zwolnić jak tylko silnik się uruchomi.
Jeżeli silnik nie uruchomi się za pierwszym razem,
obrócić kluczyk w położenie STOP przed powtórnym
uruchomieniem.
Jeżeli w przypadku gdy kluczyk w wyłączniku zapłonu
znajduje się w położeniu MAR, lampka sygnalizacyjna
Yw zestawie wska\bników będzie się świecić wraz
z lampką sygnalizacyjną
U, zaleca się ustawić kluczyk
w położeniu STOP i następnie ponownie w położeniu
MAR; jeżeli lampka sygnalizacyjna nie zgaśnie, spróbować
drugim kluczykiem z wyposażenia.
OSTRZEŻENIE Jeżeli lampka sygnalizacyjna
Yw zestawie wska\bników będzie się świecić stale, zwrócić
się natychmiast do ASO Abarth.
OSTRZEŻENIE Przy wyłączonym silniku nie zostawiać
kluczyka w wyłączniku zapłonu w pozycji MAR.
131-140 GPUNTO EVO Abarth PL 2ed 8-11-2010 14:17 Pagina 132
