2012 Abarth Punto Evo 215

139
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

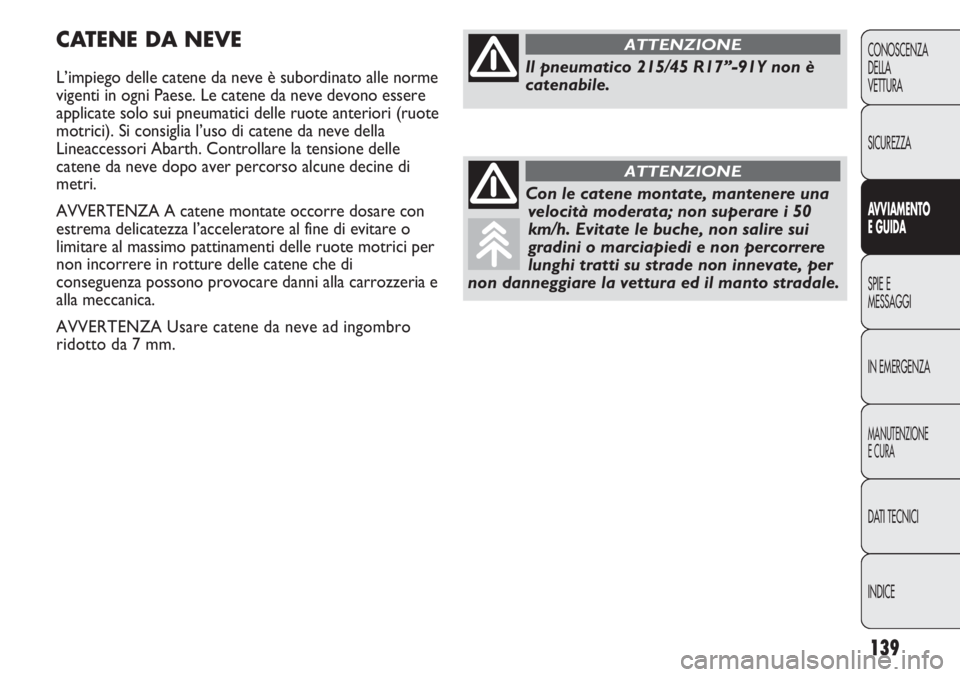

CATENE DA NEVE
L’impiego delle catene da neve è subordinato alle norme
vigenti in ogni Paese. Le catene da neve devono essere
applicate solo sui pneumatici delle ruote anteriori (ruote
motrici). Si consiglia l’uso di catene da neve della
Lineaccessori Abarth. Controllare la tensione delle
catene da neve dopo aver percorso alcune decine di
metri.
AVVERTENZA A catene montate occorre dosare con
estrema delicatezza l’acceleratore al fine di evitare o
limitare al massimo pattinamenti delle ruote motrici per
non incorrere in rotture delle catene che di
conseguenza possono provocare danni alla carrozzeria e
alla meccanica.
AVVERTENZA Usare catene da neve ad ingombro
ridotto da 7 mm.Il pneumatico 215/45 R17”-91Y non è
catenabile.
ATTENZIONE
Con le catene montate, mantenere una
velocità moderata; non superare i 50
km/h. Evitate le buche, non salire sui
gradini o marciapiedi e non percorrere
lunghi tratti su strade non innevate, per
non danneggiare la vettura ed il manto stradale.
ATTENZIONE

213
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
Versione Cerchi (**) Pneumatici in dotazione
1.4 Turbo Multi Air6½J x 17-36 205/45 R17 88V
7Jx17-39
6½J x 17-36 215/45 R17 91Y (*)
7Jx17-39
(*) Pneumatico non catenabile
(**) Interasse delle colonnette 100 mm e colonnette M12 x 1,5 utilizzare solo ruote previste per questa vettura.
PRESSIONE DI GONFIAGGIO A FREDDO (bar)
Pneumatici A medio carico A pieno carico
Anteriore Posteriore Anteriore Posteriore
205/45 R17 88V 2,4 2,2 2,7 2,4
215/45 R17 91Y 2,3 2,1 2,3 2,3
Con pneumatico caldo il valore della pressione deve essere +0,3 bar rispetto al valore prescritto. Ricontrollare comunque il corretto
valore a pneumatico freddo. Con pneumatici da neve il valore della pressione deve essere +0,2 bar rispetto al valore prescritto
per i pneumatici in dotazione.
In caso di marcia a velocità superiori di 160 km/h, gonfiare i pneumatici ai valori previsti per le condizioni di
pieno carico.
In presenza di sistema T.P.M.S. il valore della pressione deve essere + 0,1 bar rispetto al valore prescritto.

215
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
1185
480
950
850
1665
50

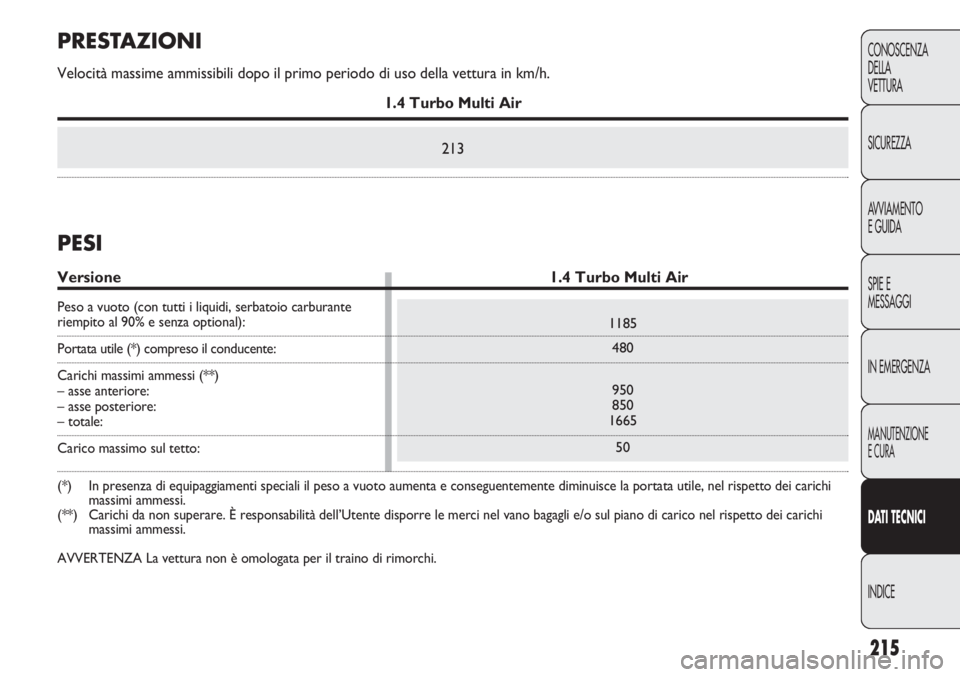

PRESTAZIONI
Velocità massime ammissibili dopo il primo periodo di uso della vettura in km/h.
1.4 Turbo Multi Air
213
PESI
Versione 1.4 Turbo Multi Air
Peso a vuoto (con tutti i liquidi, serbatoio carburante riempito al 90% e senza optional):
Portata utile (*) compreso il conducente:
Carichi massimi ammessi (**)
– asse anteriore:
– asse posteriore:
– totale:
Carico massimo sul tetto:
(*) In presenza di equipaggiamenti speciali il peso a vuoto aumenta e conseguentemente diminuisce la portata utile, nel rispetto dei carichi
massimi ammessi.
(**) Carichi da non superare. È responsabilità dell’Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei carichi
massimi ammessi.
AVVERTENZA La vettura non è omologata per il traino di rimorchi.

264
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

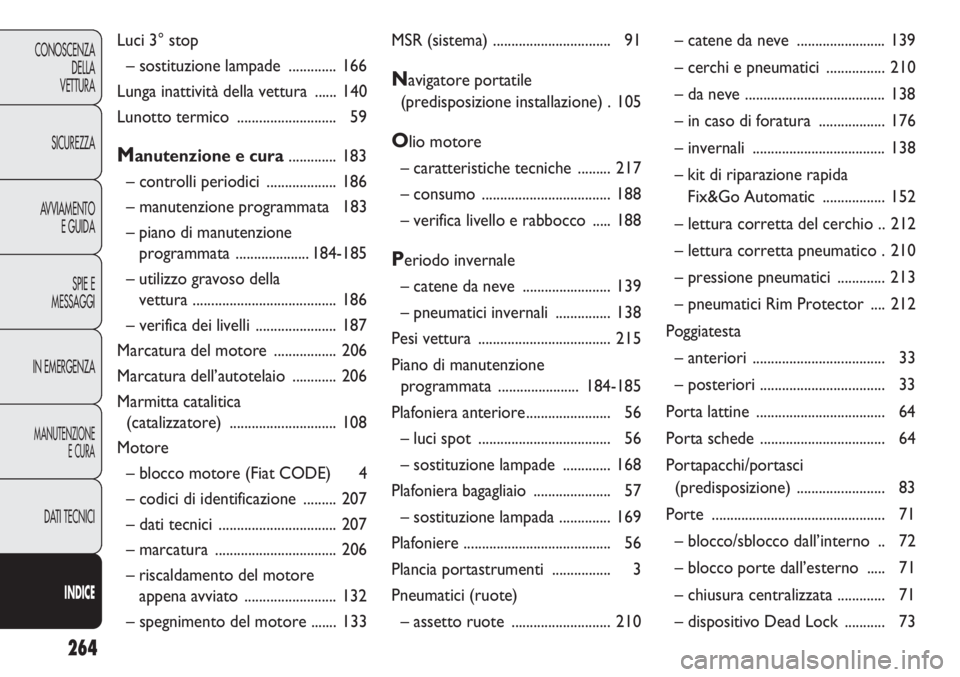

Luci 3° stop
– sostituzione lampade ............. 166
Lunga inattività della vettura ...... 140
Lunotto termico ........................... 59
Manutenzione e cura ............. 183
– controlli periodici ................... 186
– manutenzione programmata 183
– piano di manutenzione
programmata ....................184-185
– utilizzo gravoso della
vettura ....................................... 186
– verifica dei livelli ...................... 187
Marcatura del motore ................. 206
Marcatura dell’autotelaio ............ 206
Marmitta catalitica
(catalizzatore) ............................. 108
Motore
– blocco motore (Fiat CODE) 4
– codici di identificazione ......... 207
– dati tecnici ................................ 207
– marcatura ................................. 206
– riscaldamento del motore
appena avviato ......................... 132
– spegnimento del motore ....... 133MSR (sistema) ................................ 91
Navigatore portatile
(predisposizione installazione) . 105
Olio motore
– caratteristiche tecniche ......... 217
– consumo ................................... 188
– verifica livello e rabbocco ..... 188
Periodo invernale
– catene da neve ........................ 139
– pneumatici invernali ............... 138
Pesi vettura .................................... 215
Piano di manutenzione
programmata ......................184-185
Plafoniera anteriore....................... 56
– luci spot .................................... 56
– sostituzione lampade ............. 168
Plafoniera bagagliaio ..................... 57
– sostituzione lampada .............. 169
Plafoniere ........................................ 56
Plancia portastrumenti ................ 3
Pneumatici (ruote)
– assetto ruote ........................... 210– catene da neve ........................ 139
– cerchi e pneumatici ................ 210
– da neve ...................................... 138
– in caso di foratura .................. 176
– invernali .................................... 138
– kit di riparazione rapida
Fix&Go Automatic ................. 152
– lettura corretta del cerchio .. 212
– lettura corretta pneumatico . 210
– pressione pneumatici ............. 213
– pneumatici Rim Protector .... 212
Poggiatesta
– anteriori .................................... 33
– posteriori .................................. 33
Porta lattine ................................... 64
Porta schede .................................. 64
Portapacchi/portasci
(predisposizione) ........................ 83
Porte ............................................... 71
– blocco/sblocco dall’interno .. 72
– blocco porte dall’esterno ..... 71
– chiusura centralizzata ............. 71
– dispositivo Dead Lock ........... 73

265
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
– sblocco porte dall’esterno .... 72
– tasche ........................................ 63
Portellone bagagliaio
– apertura di emergenza del
portellone ................................. 77
– apertura portellone ................ 76
– chiusura portellone ................ 77
Posacenere ..................................... 65
Predisposizione montaggio
seggiolino bambini ...................... 115
Predisposizione installazione
sistema di navigazione portatile 105
Presa di corrente .......................... 67
Pressione pneumatici ................... 213
Prestazioni ...................................... 215
Pretensionatori cinture di
sicurezza ....................................... 111
– limitatori di carico .................. 112
Proiettori
– correttore assetto fari ........... 84
– orientamento del fascio
luminoso ................................... 84
– orientamento fendinebbia
anteriori .................................... 84– regolazione fari all’estero ...... 84
– sostituzione lampade ............. 162
Protezione dell’ambiente ............ 108
Pulizia e manutenzione
– carrozzeria ............................... 200
– cristalli ....................................... 202
– interni ........................................ 202
– parti in plastica ........................ 204
– sedili e parti in tessuto .......... 203
– sedili in pelle ............................ 203
– proiettori anteriori ................. 202
– vano motore ............................ 202
Punti di sollevamento vettura ... 178
Quadro strumenti ....................... 13
Radiotrasmettitori e telefoni
cellulari (avvertenze) ................. 106
Regolatore di velocità costante
(Cruise Control) ........................ 54
Retromarcia (luci)
– sostituzione lampada ............. 166
Retronebbia (luce)
– sostituzione lampada ............. 166
Ricircolo aria ............................43-46Rifornimenti
– carburante ................................ 107
– dati tecnici (quantità e tipi di
liquidi) ........................................ 216
Riscaldamento del motore
appena avviato ............................ 132
Riscaldamento e ventilazione ..... 37
– climatizzatore automatico
bi-zona ...................................... 44
– climatizzatore manuale .......... 39
– diffusori ..................................... 38
– manutenzione .......................... 43
Risparmio di carburante .............. 135
Rottamazione vettura
(disposizioni) ............................... 255
Ruote e pneumatici ...................... 195
– assetto ruote ........................... 210
– cerchi e pneumatici ................ 210
– lettura corretta del cerchio .. 212
– lettura corretta pneumatico . 210
– pneumatici Rim Protector .... 212
– pressione di gonfiaggio
pneumatici ................................ 213
