ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-26
3

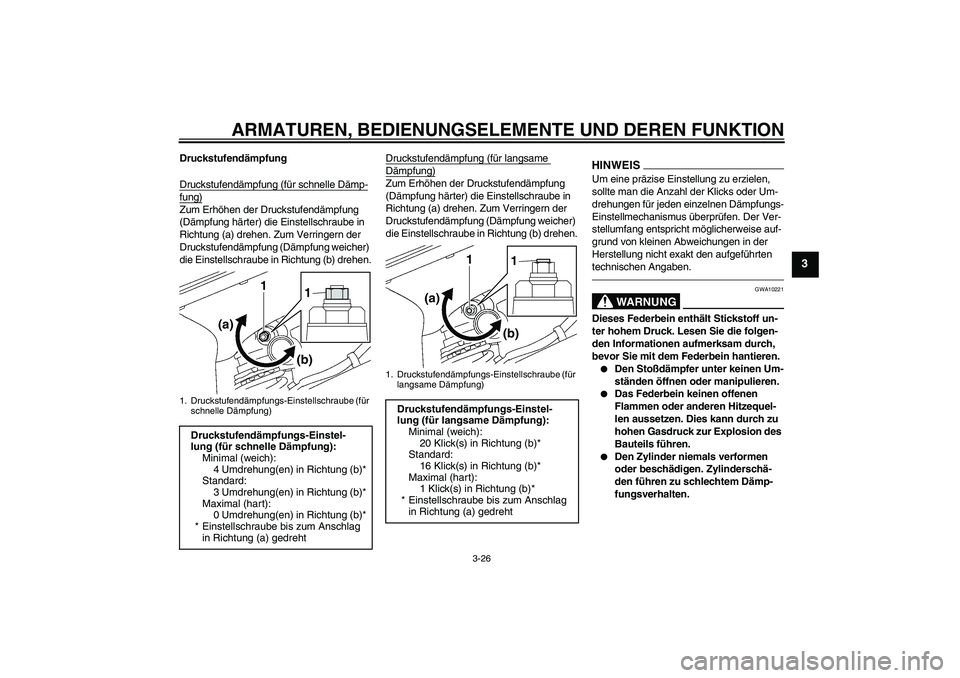

Druckstufendämpfung
Druckstufendämpfung (für schnelle Dämp-fung)Zum Erhöhen der Druckstufendämpfung
(Dämpfung härter) die Einstellschraube in
Richtung (a) drehen. Zum Verringern der
Druckstufendämpfung (Dämpfung weicher)
die Einstellschraube in Richtung (b) drehen.Druckstufendämpfung (für langsame
Dämpfung)Zum Erhöhen der Druckstufendämpfung
(Dämpfung härter) die Einstellschraube in
Richtung (a) drehen. Zum Verringern der
Druckstufendämpfung (Dämpfung weicher)
die Einstellschraube in Richtung (b) drehen.
HINWEISUm eine präzise Einstellung zu erzielen,
sollte man die Anzahl der Klicks oder Um-
drehungen für jeden einzelnen Dämpfungs-
Einstellmechanismus überprüfen. Der Ver-
stellumfang entspricht möglicherweise auf-
grund von kleinen Abweichungen in der
Herstellung nicht exakt den aufgeführten
technischen Angaben.
WARNUNG
GWA10221
Dieses Federbein enthält Stickstoff un-
ter hohem Druck. Lesen Sie die folgen-
den Informationen aufmerksam durch,
bevor Sie mit dem Federbein hantieren.
Den Stoßdämpfer unter keinen Um-
ständen öffnen oder manipulieren.
Das Federbein keinen offenen
Flammen oder anderen Hitzequel-
len aussetzen. Dies kann durch zu
hohen Gasdruck zur Explosion des
Bauteils führen.
Den Zylinder niemals verformen
oder beschädigen. Zylinderschä-
den führen zu schlechtem Dämp-
fungsverhalten.
1. Druckstufendämpfungs-Einstellschraube (für
schnelle Dämpfung)Druckstufendämpfungs-Einstel-
lung (für schnelle Dämpfung):
Minimal (weich):
4 Umdrehung(en) in Richtung (b)*
Standard:
3 Umdrehung(en) in Richtung (b)*
Maximal (hart):
0 Umdrehung(en) in Richtung (b)*
* Einstellschraube bis zum Anschlag
in Richtung (a) gedreht
1
1
(a)
(b)
1. Druckstufendämpfungs-Einstellschraube (für
langsame Dämpfung)
Druckstufendämpfungs-Einstel-
lung (für langsame Dämpfung):
Minimal (weich):
20 Klick(s) in Richtung (b)*
Standard:
16 Klick(s) in Richtung (b)*
Maximal (hart):
1 Klick(s) in Richtung (b)*
* Einstellschraube bis zum Anschlag
in Richtung (a) gedreht
1
1
(a)
(b)
U13SG3G0.book Page 26 Tuesday, June 8, 2010 4:36 PM
Page 42 of 112
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-27
3
Entsorgen Sie ein beschädigtes
oder abgenutztes Federbein nicht
selbst. Bringen Sie das Federbein
zu einer Yamaha-Fachwerkstatt zur
Wartung.
GAU38961

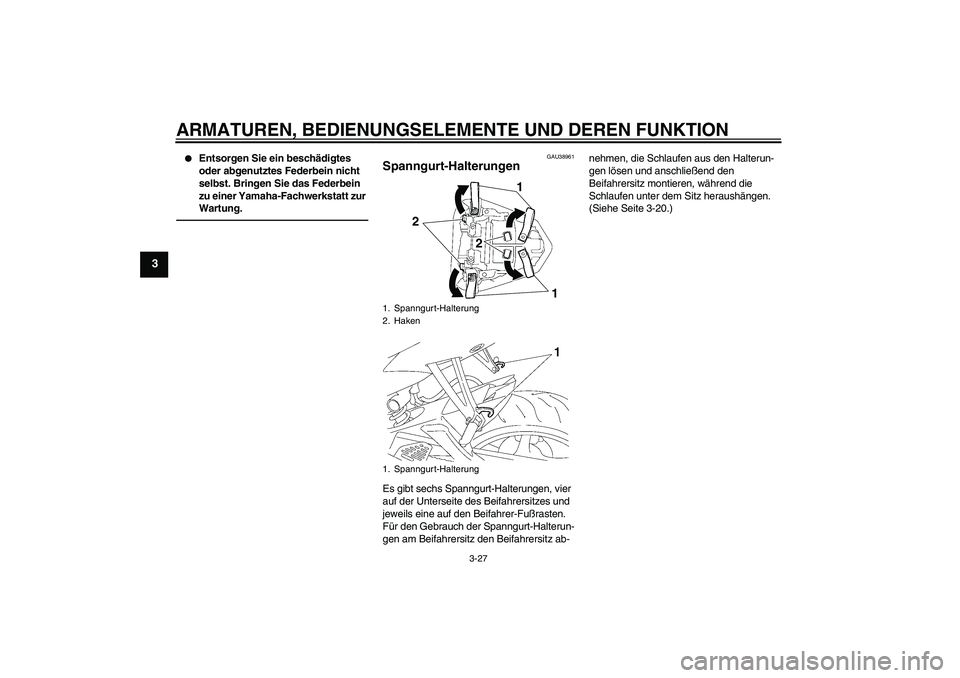

Spanngurt-Halterungen Es gibt sechs Spanngurt-Halterungen, vier
auf der Unterseite des Beifahrersitzes und
jeweils eine auf den Beifahrer-Fußrasten.
Für den Gebrauch der Spanngurt-Halterun-
gen am Beifahrersitz den Beifahrersitz ab-nehmen, die Schlaufen aus den Halterun-
gen lösen und anschließend den
Beifahrersitz montieren, während die
Schlaufen unter dem Sitz heraushängen.
(Siehe Seite 3-20.)1. Spanngurt-Halterung
2. Haken
1. Spanngurt-Halterung
21
1 2
U13SG3G0.book Page 27 Tuesday, June 8, 2010 4:36 PM
Page 43 of 112

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-28
3
GAU41941

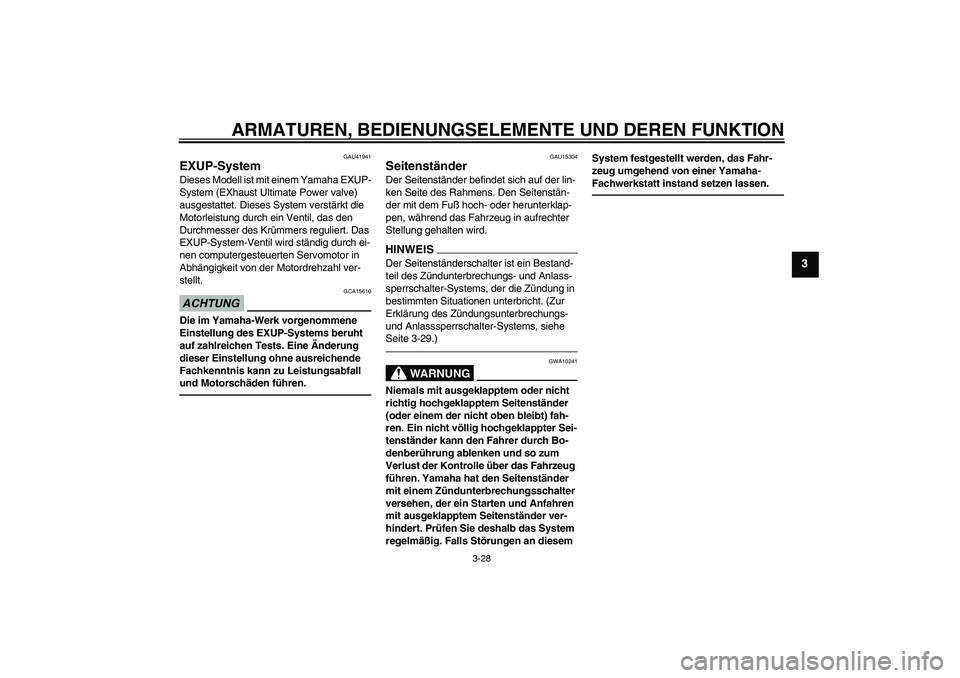

EXUP-System Dieses Modell ist mit einem Yamaha EXUP-
System (EXhaust Ultimate Power valve)
ausgestattet. Dieses System verstärkt die
Motorleistung durch ein Ventil, das den
Durchmesser des Krümmers reguliert. Das
EXUP-System-Ventil wird ständig durch ei-
nen computergesteuerten Servomotor in
Abhängigkeit von der Motordrehzahl ver-
stellt.ACHTUNG
GCA15610
Die im Yamaha-Werk vorgenommene
Einstellung des EXUP-Systems beruht
auf zahlreichen Tests. Eine Änderung
dieser Einstellung ohne ausreichende
Fachkenntnis kann zu Leistungsabfall
und Motorschäden führen.
GAU15304
Seitenständer Der Seitenständer befindet sich auf der lin-
ken Seite des Rahmens. Den Seitenstän-
der mit dem Fuß hoch- oder herunterklap-
pen, während das Fahrzeug in aufrechter
Stellung gehalten wird.HINWEISDer Seitenständerschalter ist ein Bestand-
teil des Zündunterbrechungs- und Anlass-
sperrschalter-Systems, der die Zündung in
bestimmten Situationen unterbricht. (Zur
Erklärung des Zündungsunterbrechungs-
und Anlasssperrschalter-Systems, siehe
Seite 3-29.)
WARNUNG
GWA10241
Niemals mit ausgeklapptem oder nicht
richtig hochgeklapptem Seitenständer
(oder einem der nicht oben bleibt) fah-
ren. Ein nicht völlig hochgeklappter Sei-
tenständer kann den Fahrer durch Bo-
denberührung ablenken und so zum
Verlust der Kontrolle über das Fahrzeug
führen. Yamaha hat den Seitenständer
mit einem Zündunterbrechungsschalter
versehen, der ein Starten und Anfahren
mit ausgeklapptem Seitenständer ver-
hindert. Prüfen Sie deshalb das System
regelmäßig. Falls Störungen an diesem System festgestellt werden, das Fahr-
zeug umgehend von einer Yamaha-
Fachwerkstatt instand setzen lassen.
U13SG3G0.book Page 28 Tuesday, June 8, 2010 4:36 PM
Page 44 of 112
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-29
3
GAU44892
Zündunterbrechungs- u. Anlass-

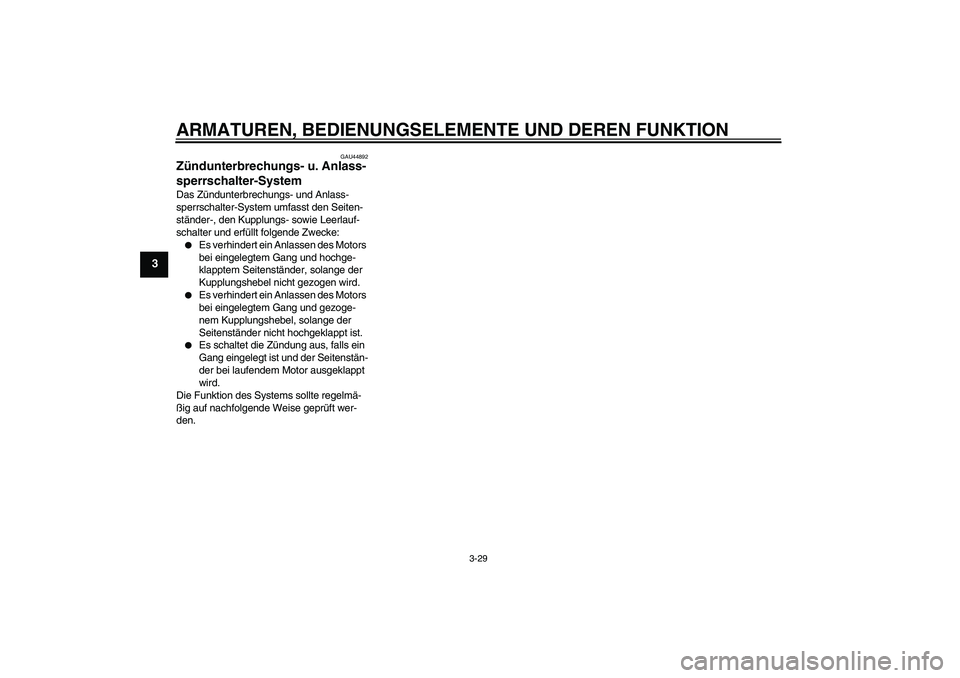

sperrschalter-System Das Zündunterbrechungs- und Anlass-
sperrschalter-System umfasst den Seiten-
ständer-, den Kupplungs- sowie Leerlauf-
schalter und erfüllt folgende Zwecke:
Es verhindert ein Anlassen des Motors
bei eingelegtem Gang und hochge-
klapptem Seitenständer, solange der
Kupplungshebel nicht gezogen wird.
Es verhindert ein Anlassen des Motors
bei eingelegtem Gang und gezoge-
nem Kupplungshebel, solange der
Seitenständer nicht hochgeklappt ist.
Es schaltet die Zündung aus, falls ein
Gang eingelegt ist und der Seitenstän-
der bei laufendem Motor ausgeklappt
wird.
Die Funktion des Systems sollte regelmä-
ßig auf nachfolgende Weise geprüft wer-
den.
U13SG3G0.book Page 29 Tuesday, June 8, 2010 4:36 PM
Page 45 of 112

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-30
3
Bei ausgeschaltetem Motor:
1. Seitenständer ausklappen.
2. Sicherstellen, dass der Motorstoppschalter
auf
3. Den Schlüssel in die Anlassstellung drehen.
4. Das Getriebe in die Leerlaufstellung schalten.
5. Starterschalter drücken.
Springt der Motor an?
Mit laufendem Motor:
6. Seitenständer hochklappen.
7. Kupplungshebel gezogen halten.
8. Gang einlegen.
9. Seitenständer herunterklappen.
Geht der Motor aus?
Nachdem der Motor ausgegangen ist:
10. Seitenständer hochklappen.
11. Kupplungshebel gezogen halten.
12. Starterschalter drücken.
Springt der Motor an?
Das System ist OK. Das Motorrad darf gefahren werden.
Der Leerlaufschalter arbeitet möglicherweise nicht korrekt.Das Motorrad sollte bevor es wieder gefahrenwird von einer Yamaha-Fachwerkstatt geprüft
werden.Der Seitenständerschalter arbeitet möglicherweise nicht korrekt.Das Motorrad sollte bevor es wieder gefahrenwird von einer Yamaha-Fachwerkstatt geprüft
werden.
Der Kupplungsschalter arbeitet möglicherweise
nicht korrekt.Das Motorrad sollte bevor es wieder gefahren
wird
von einer Yamaha-Fachwerkstatt geprüft
werden.
JA NEIN JA NEIN JA NEIN
Falls eine Fehlfunktion auftritt, das System vor der
nächsten Fahrt von einer Yamaha-Fachwerkstatt
überprüfen lassen.
WARNUNG
“ ” gestellt ist.
U13SG3G0.book Page 30 Tuesday, June 8, 2010 4:36 PM
Page 46 of 112

ZU IHRER SICHERHEIT – ROUTINEKONTROLLE VOR FAHRTBEGINN
4-1
4
GAU15596

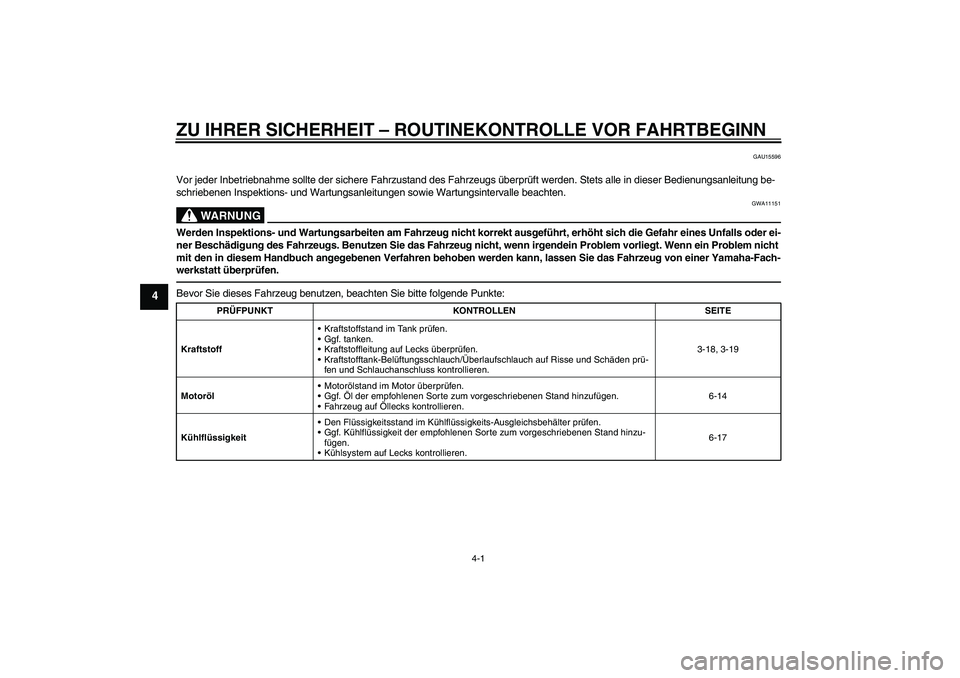

Vor jeder Inbetriebnahme sollte der sichere Fahrzustand des Fahrzeugs überprüft werden. Stets alle in dieser Bedienungsanleitung be-
schriebenen Inspektions- und Wartungsanleitungen sowie Wartungsintervalle beachten.
WARNUNG
GWA11151
Werden Inspektions- und Wartungsarbeiten am Fahrzeug nicht korrekt ausgeführt, erhöht sich die Gefahr eines Unfalls oder ei-
ner Beschädigung des Fahrzeugs. Benutzen Sie das Fahrzeug nicht, wenn irgendein Problem vorliegt. Wenn ein Problem nicht
mit den in diesem Handbuch angegebenen Verfahren behoben werden kann, lassen Sie das Fahrzeug von einer Yamaha-Fach-
werkstatt überprüfen.Bevor Sie dieses Fahrzeug benutzen, beachten Sie bitte folgende Punkte:
PRÜFPUNKT KONTROLLEN SEITE
KraftstoffKraftstoffstand im Tank prüfen .
Ggf. tanken.
Kraftstoffleitung auf Lecks überprüfen.
Kraftstofftank-Belüftungsschlauch/Überlaufschlauch auf Risse und Schäden prü-
fen und Schlauchanschluss kontrollieren.3-18, 3-19
MotorölMotorölstand im Motor überprüfen.
Ggf. Öl der empfohlenen Sorte zum vorgeschriebenen Stand hinzufügen.
Fahrzeug auf Öllecks kontrollieren.6-14
KühlflüssigkeitDen Flüssigkeitsstand im Kühlflüssigkeits-Ausgleichsbehälter prüfen.
Ggf. Kühlflüssigkeit der empfohlenen Sorte zum vorgeschriebenen Stand hinzu-
fügen.
Kühlsystem auf Lecks kontrollieren.6-17
U13SG3G0.book Page 1 Tuesday, June 8, 2010 4:36 PM
Page 47 of 112

ZU IHRER SICHERHEIT – ROUTINEKONTROLLE VOR FAHRTBEGINN
4-2
4

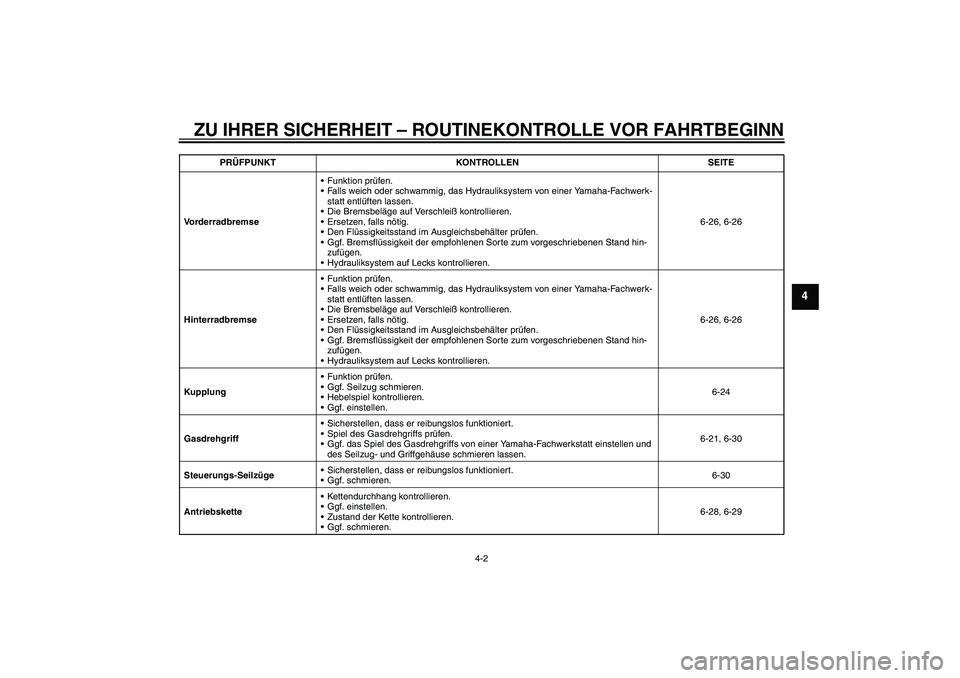

VorderradbremseFunktion prüfen.
Falls weich oder schwammig, das Hydrauliksystem von einer Yamaha-Fachwerk-
statt entlüften lassen.
Die Bremsbeläge auf Verschleiß kontrollieren.
Ersetzen, falls nötig.
Den Flüssigkeitsstand im Ausgleichsbehälter prüfen.
Ggf. Bremsflüssigkeit der empfohlenen Sorte zum vorgeschriebenen Stand hin-
zufügen.
Hydrauliksystem auf Lecks kontrollieren.6-26, 6-26
HinterradbremseFunktion prüfen.
Falls weich oder schwammig, das Hydrauliksystem von einer Yamaha-Fachwerk-
statt entlüften lassen.
Die Bremsbeläge auf Verschleiß kontrollieren.
Ersetzen, falls nötig.
Den Flüssigkeitsstand im Ausgleichsbehälter prüfen.
Ggf. Bremsflüssigkeit der empfohlenen Sorte zum vorgeschriebenen Stand hin-
zufügen.
Hydrauliksystem auf Lecks kontrollieren.6-26, 6-26
KupplungFunktion prüfen.
Ggf. Seilzug schmieren.
Hebelspiel kontrollieren.
Ggf. einstellen.6-24
GasdrehgriffSicherstellen, dass er reibungslos funktioniert.
Spiel des Gasdrehgriffs prüfen.
Ggf. das Spiel des Gasdrehgriffs von einer Yamaha-Fachwerkstatt einstellen und
des Seilzug- und Griffgehäuse schmieren lassen.6-21, 6-30
Steuerungs-SeilzügeSicherstellen, dass er reibungslos funktioniert.
Ggf. schmieren.6-30
AntriebsketteKettendurchhang kontrollieren.
Ggf. einstellen.
Zustand der Kette kontrollieren.
Ggf. schmieren.6-28, 6-29 PRÜFPUNKT KONTROLLEN SEITE
U13SG3G0.book Page 2 Tuesday, June 8, 2010 4:36 PM
Page 48 of 112

ZU IHRER SICHERHEIT – ROUTINEKONTROLLE VOR FAHRTBEGINN
4-3
4

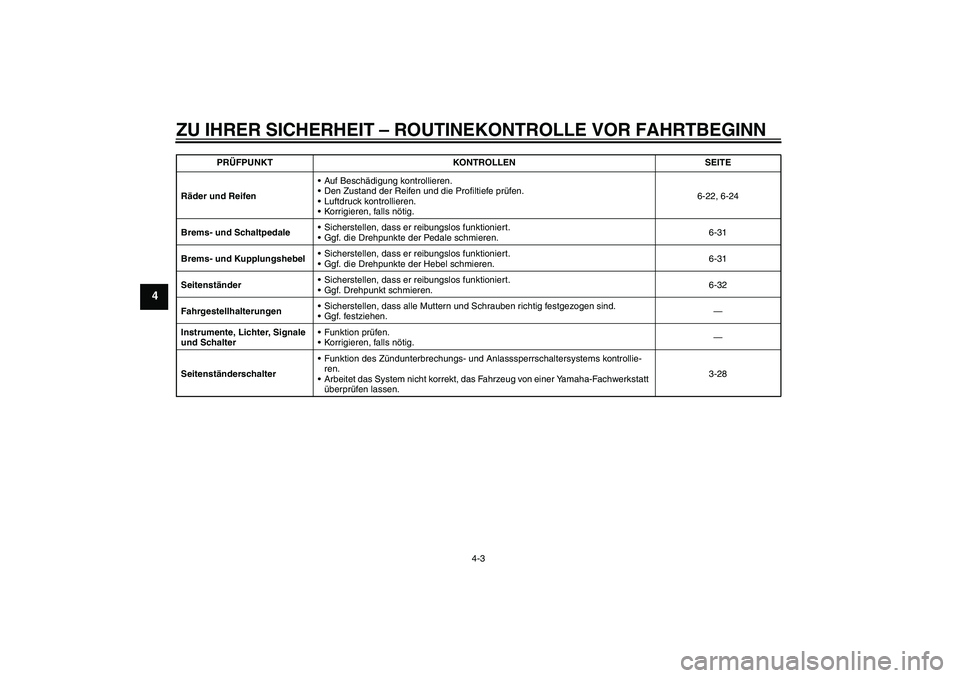

Räder und ReifenAuf Beschädigung kontrollieren.
