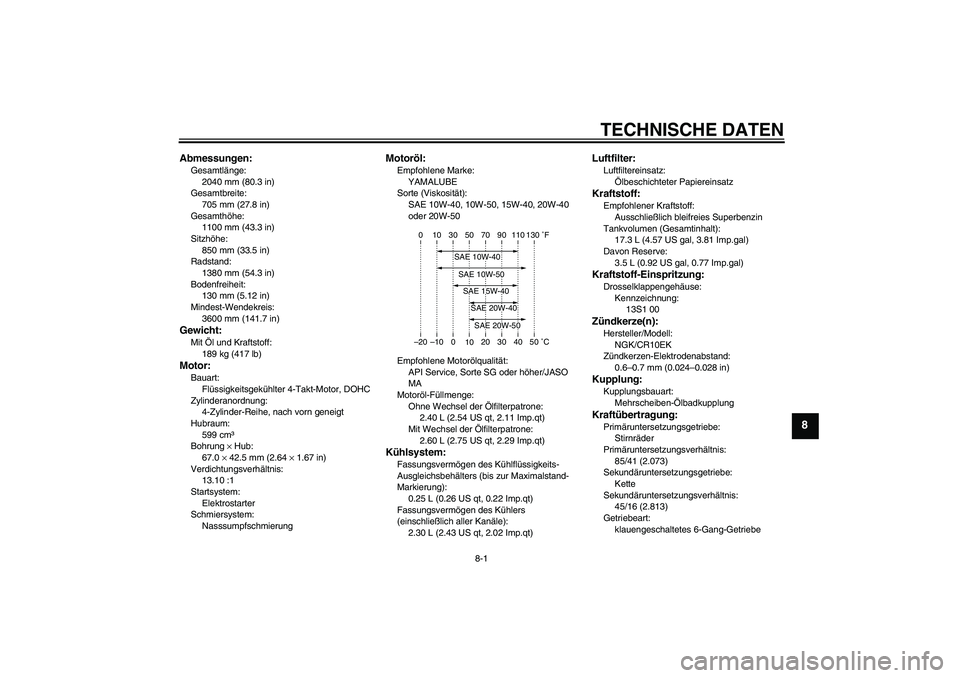

TECHNISCHE DATEN
8-1
8
Abmessungen:Gesamtlänge:
2040 mm (80.3 in)
Gesamtbreite:
705 mm (27.8 in)
Gesamthöhe:
1100 mm (43.3 in)
Sitzhöhe:
850 mm (33.5 in)
Radstand:
1380 mm (54.3 in)
Bodenfreiheit:
130 mm (5.12 in)
Mindest-Wendekreis:
3600 mm (141.7 in)Gewicht:Mit Öl und Kraftstoff:
189 kg (417 lb)Motor:Bauart:
Flüssigkeitsgekühlter 4-Takt-Motor, DOHC
Zylinderanordnung:
4-Zylinder-Reihe, nach vorn geneigt
Hubraum:
599 cm³
Bohrung × Hub:
67.0 × 42.5 mm (2.64 × 1.67 in)
Verdichtungsverhältnis:
13.10 :1
Startsystem:
Elektrostarter
Schmiersystem:
Nasssumpfschmierung
Motoröl:Empfohlene Marke:
YAMALUBE
Sorte (Viskosität):
SAE 10W-40, 10W-50, 15W-40, 20W-40
oder 20W-50
Empfohlene Motorölqualität:
API Service, Sorte SG oder höher/JASO
MA
Motoröl-Füllmenge:
Ohne Wechsel der Ölfilterpatrone:
2.40 L (2.54 US qt, 2.11 Imp.qt)
Mit Wechsel der Ölfilterpatrone:
2.60 L (2.75 US qt, 2.29 Imp.qt)Kühlsystem:Fassungsvermögen des Kühlflüssigkeits-
Ausgleichsbehälters (bis zur Maximalstand-
Markierung):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Fassungsvermögen des Kühlers
(einschließlich aller Kanäle):
2.30 L (2.43 US qt, 2.02 Imp.qt)
Luftfilter:Luftfiltereinsatz:
Ölbeschichteter PapiereinsatzKraftstoff:Empfohlener Kraftstoff:
Ausschließlich bleifreies Superbenzin
Tankvolumen (Gesamtinhalt):
17.3 L (4.57 US gal, 3.81 Imp.gal)
Davon Reserve:
3.5 L (0.92 US gal, 0.77 Imp.gal)Kraftstoff-Einspritzung:Drosselklappengehäuse:
Kennzeichnung:
13S1 00Zündkerze(n):Hersteller/Modell:
NGK/CR10EK
Zündkerzen-Elektrodenabstand:
0.6–0.7 mm (0.024–0.028 in)Kupplung:Kupplungsbauart:
Mehrscheiben-ÖlbadkupplungKraftübertragung:Primäruntersetzungsgetriebe:
Stirnräder
Primäruntersetzungsverhältnis:
85/41 (2.073)
Sekundäruntersetzungsgetriebe:
Kette
Sekundäruntersetzungsverhältnis:
45/16 (2.813)
Getriebeart:
klauengeschaltetes 6-Gang-Getriebe
–20–10 0
1020 30 40 50 ˚C 10 30 50 70 90 110 0 130 ˚F
SAE 20W-50SAE 20W-40SAE 15W-40SAE 10W-40SAE 10W-50
U13SG3G0.book Page 1 Tuesday, June 8, 2010 4:36 PM

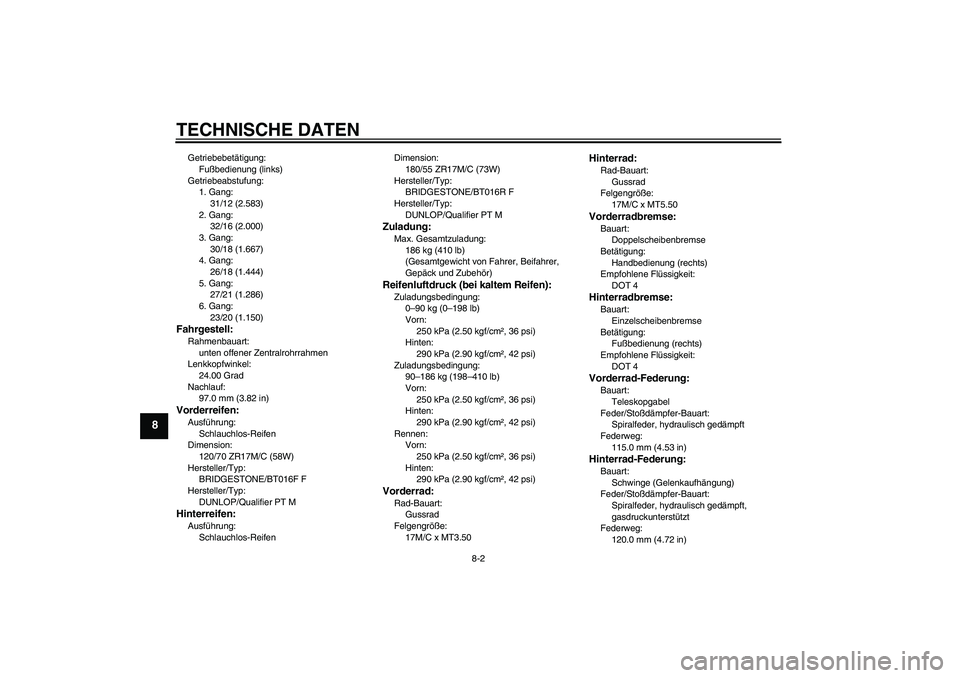

TECHNISCHE DATEN
8-2
8
Getriebebetätigung:
Fußbedienung (links)
Getriebeabstufung:
1. Gang:
31/12 (2.583)
2. Gang:
32/16 (2.000)
3. Gang:
30/18 (1.667)
4. Gang:
26/18 (1.444)
5. Gang:
27/21 (1.286)
6. Gang:
23/20 (1.150)Fahrgestell:Rahmenbauart:
unten offener Zentralrohrrahmen
Lenkkopfwinkel:
24.00 Grad
Nachlauf:
97.0 mm (3.82 in)Vorderreifen:Ausführung:
Schlauchlos-Reifen
Dimension:
120/70 ZR17M/C (58W)
Hersteller/Typ:
BRIDGESTONE/BT016F F
Hersteller/Typ:
DUNLOP/Qualifier PT MHinterreifen:Ausführung:
Schlauchlos-ReifenDimension:
180/55 ZR17M/C (73W)
Hersteller/Typ:
BRIDGESTONE/BT016R F
Hersteller/Typ:
DUNLOP/Qualifier PT M
Zuladung:Max. Gesamtzuladung:
186 kg (410 lb)
(Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)Reifenluftdruck (bei kaltem Reifen):Zuladungsbedingung:
0–90 kg (0–198 lb)
Vorn:
250 kPa (2.50 kgf/cm², 36 psi)
Hinten:
290 kPa (2.90 kgf/cm², 42 psi)
Zuladungsbedingung:
90–186 kg (198–410 lb)
Vorn:
250 kPa (2.50 kgf/cm², 36 psi)
Hinten:
290 kPa (2.90 kgf/cm², 42 psi)
Rennen:
Vorn:
250 kPa (2.50 kgf/cm², 36 psi)
Hinten:
290 kPa (2.90 kgf/cm², 42 psi)Vorderrad:Rad-Bauart:
Gussrad
Felgengröße:
17M/C x MT3.50
Hinterrad:Rad-Bauart:
Gussrad
Felgengröße:
17M/C x MT5.50Vorderradbremse:Bauart:
Doppelscheibenbremse
Betätigung:
Handbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4Hinterradbremse:Bauart:
Einzelscheibenbremse
Betätigung:
Fußbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4Vorderrad-Federung:Bauart:
Teleskopgabel
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg:
115.0 mm (4.53 in)Hinterrad-Federung:Bauart:
Schwinge (Gelenkaufhängung)
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft,
gasdruckunterstützt
Federweg:
120.0 mm (4.72 in)
U13SG3G0.book Page 2 Tuesday, June 8, 2010 4:36 PM

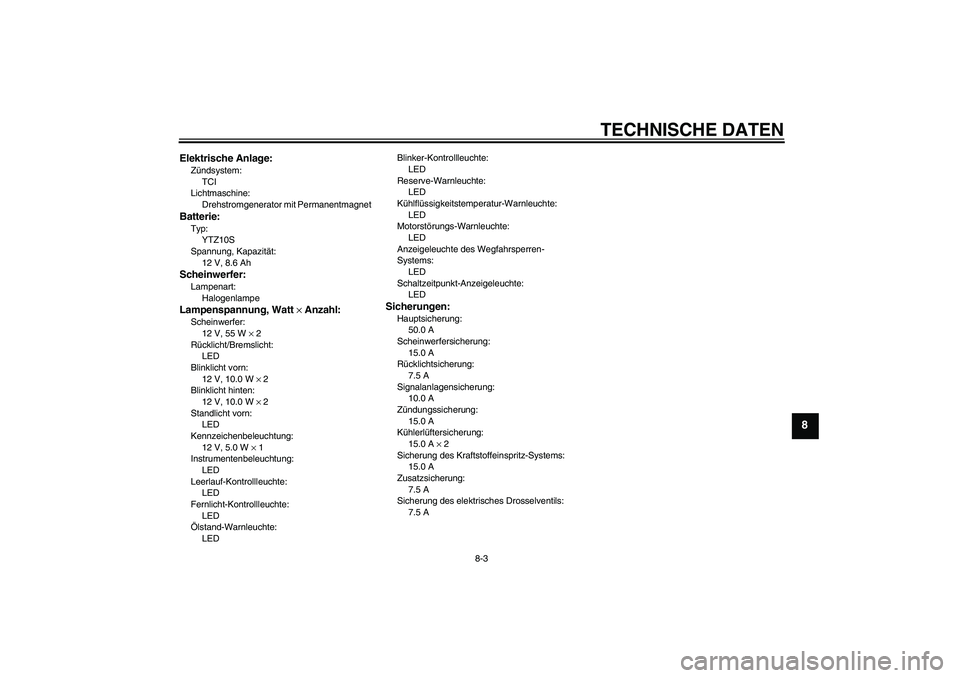

TECHNISCHE DATEN
8-3
8
Elektrische Anlage:Zündsystem:
TCI
Lichtmaschine:
Drehstromgenerator mit PermanentmagnetBatterie:Typ:
YTZ10S
Spannung, Kapazität:
12 V, 8.6 AhScheinwerfer:Lampenart:
HalogenlampeLampenspannung, Watt × Anzahl:Scheinwerfer:
12 V, 55 W × 2
Rücklicht/Bremslicht:
LED
Blinklicht vorn:
12 V, 10.0 W × 2
Blinklicht hinten:
12 V, 10.0 W × 2
Standlicht vorn:
LED
Kennzeichenbeleuchtung:
12 V, 5.0 W × 1
Instrumentenbeleuchtung:
LED
Leerlauf-Kontrollleuchte:
LED
Fernlicht-Kontrollleuchte:
LED
Ölstand-Warnleuchte:
LEDBlinker-Kontrollleuchte:
LED
Reserve-Warnleuchte:
LED
Kühlflüssigkeitstemperatur-Warnleuchte:
LED
Motorstörungs-Warnleuchte:
LED
Anzeigeleuchte des Wegfahrsperren-
Systems:
LED
Schaltzeitpunkt-Anzeigeleuchte:
LED
Sicherungen:Hauptsicherung:
50.0 A
Scheinwerfersicherung:
15.0 A
Rücklichtsicherung:
7.5 A
Signalanlagensicherung:
10.0 A
Zündungssicherung:
15.0 A
Kühlerlüftersicherung:
15.0 A × 2
Sicherung des Kraftstoffeinspritz-Systems:
15.0 A
Zusatzsicherung:
7.5 A
Sicherung des elektrisches Drosselventils:
7.5 A
U13SG3G0.book Page 3 Tuesday, June 8, 2010 4:36 PM

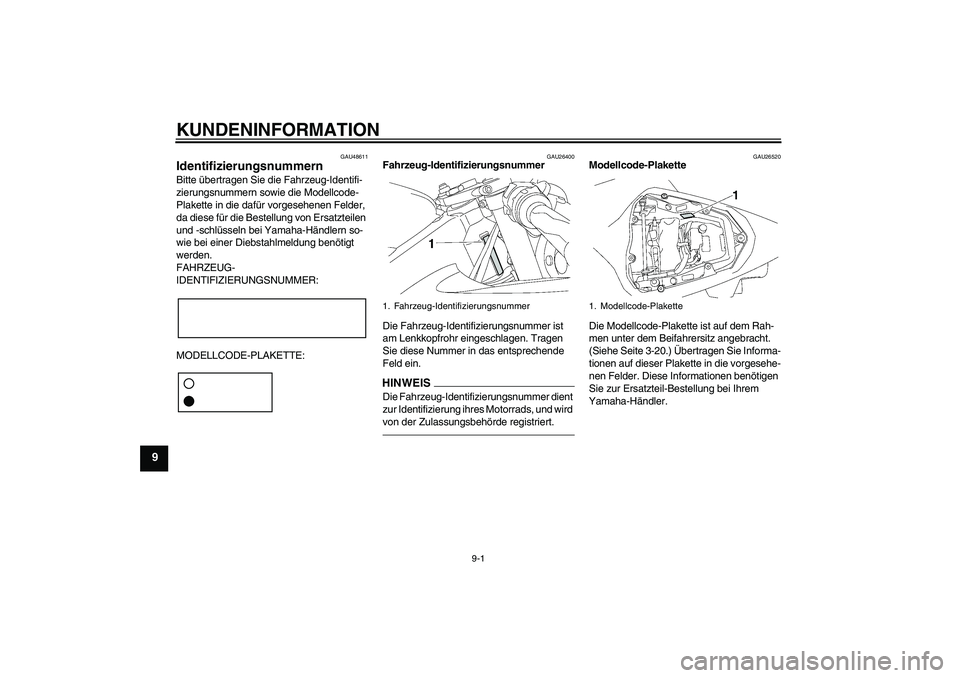

KUNDENINFORMATION
9-1
9
GAU48611
Identifizierungsnummern Bitte übertragen Sie die Fahrzeug-Identifi-
zierungsnummern sowie die Modellcode-
Plakette in die dafür vorgesehenen Felder,
da diese für die Bestellung von Ersatzteilen
und -schlüsseln bei Yamaha-Händlern so-
wie bei einer Diebstahlmeldung benötigt
werden.
FAHRZEUG-
IDENTIFIZIERUNGSNUMMER:
MODELLCODE-PLAKETTE:
GAU26400
Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer ist
am Lenkkopfrohr eingeschlagen. Tragen
Sie diese Nummer in das entsprechende
Feld ein.HINWEISDie Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Motorrads, und wird
von der Zulassungsbehörde registriert.
GAU26520
Modellcode-Plakette
Die Modellcode-Plakette ist auf dem Rah-
men unter dem Beifahrersitz angebracht.
(Siehe Seite 3-20.) Übertragen Sie Informa-
tionen auf dieser Plakette in die vorgesehe-
nen Felder. Diese Informationen benötigen
Sie zur Ersatzteil-Bestellung bei Ihrem
Yamaha-Händler.
1. Fahrzeug-Identifizierungsnummer
1. Modellcode-Plakette
U13SG3G0.book Page 1 Tuesday, June 8, 2010 4:36 PM

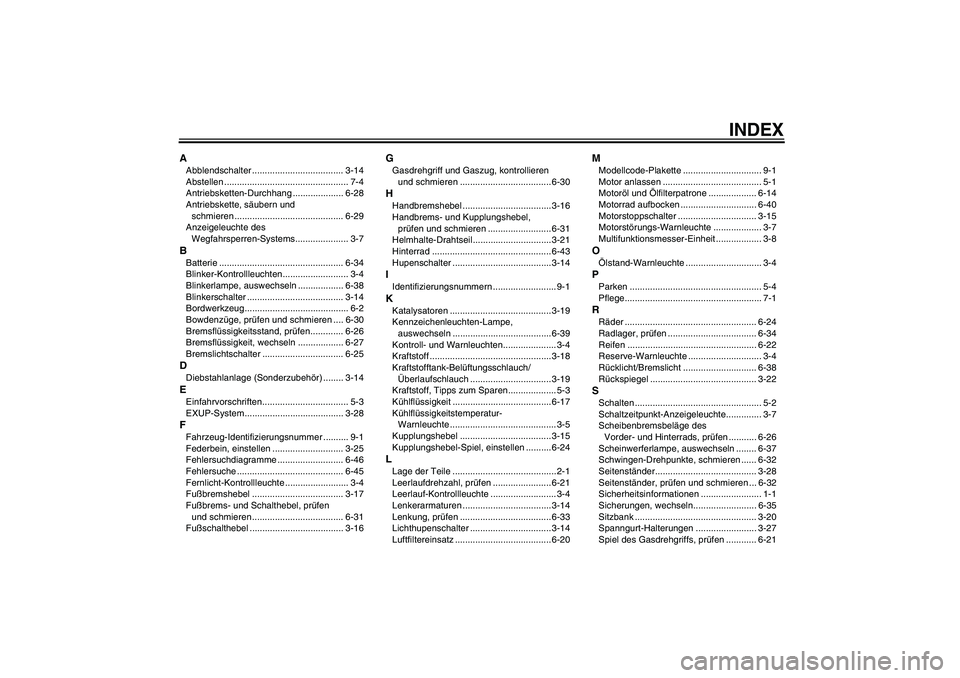

INDEX
AAbblendschalter .................................... 3-14
Abstellen ................................................. 7-4
Antriebsketten-Durchhang .................... 6-28
Antriebskette, säubern und
schmieren ........................................... 6-29
Anzeigeleuchte des
Wegfahrsperren-Systems..................... 3-7BBatterie ................................................. 6-34
Blinker-Kontrollleuchten.......................... 3-4
Blinkerlampe, auswechseln .................. 6-38
Blinkerschalter ...................................... 3-14
Bordwerkzeug......................................... 6-2
Bowdenzüge, prüfen und schmieren .... 6-30
Bremsflüssigkeitsstand, prüfen............. 6-26
Bremsflüssigkeit, wechseln .................. 6-27
Bremslichtschalter ................................ 6-25DDiebstahlanlage (Sonderzubehör) ........ 3-14EEinfahrvorschriften.................................. 5-3
EXUP-System....................................... 3-28FFahrzeug-Identifizierungsnummer .......... 9-1
Federbein, einstellen ............................ 3-25
Fehlersuchdiagramme .......................... 6-46
Fehlersuche .......................................... 6-45
Fernlicht-Kontrollleuchte ......................... 3-4
Fußbremshebel .................................... 3-17
Fußbrems- und Schalthebel, prüfen
und schmieren .................................... 6-31
Fußschalthebel ..................................... 3-16
GGasdrehgriff und Gaszug, kontrollieren
und schmieren .................................... 6-30HHandbremshebel ................................... 3-16
Handbrems- und Kupplungshebel,
prüfen und schmieren ......................... 6-31
Helmhalte-Drahtseil...............................3-21
Hinterrad ............................................... 6-43
Hupenschalter ....................................... 3-14IIdentifizierungsnummern ......................... 9-1KKatalysatoren ........................................ 3-19
Kennzeichenleuchten-Lampe,
auswechseln .......................................6-39
Kontroll- und Warnleuchten..................... 3-4
Kraftstoff ................................................3-18
Kraftstofftank-Belüftungsschlauch/
Überlaufschlauch ................................ 3-19
Kraftstoff, Tipps zum Sparen................... 5-3
Kühlflüssigkeit .......................................6-17
Kühlflüssigkeitstemperatur-
Warnleuchte .......................................... 3-5
Kupplungshebel .................................... 3-15
Kupplungshebel-Spiel, einstellen .......... 6-24LLage der Teile .........................................2-1
Leerlaufdrehzahl, prüfen ....................... 6-21
Leerlauf-Kontrollleuchte .......................... 3-4
Lenkerarmaturen ...................................3-14
Lenkung, prüfen .................................... 6-33
Lichthupenschalter ................................ 3-14
Luftfiltereinsatz ...................................... 6-20
MModellcode-Plakette ............................... 9-1
Motor anlassen ....................................... 5-1
Motoröl und Ölfilterpatrone ................... 6-14
Motorrad aufbocken .............................. 6-40
Motorstoppschalter ............................... 3-15
Motorstörungs-Warnleuchte ................... 3-7
Multifunktionsmesser-Einheit .................. 3-8OÖlstand-Warnleuchte .............................. 3-4PParken .................................................... 5-4
Pflege...................................................... 7-1RRäder .................................................... 6-24
Radlager, prüfen ................................... 6-34
Reifen ................................................... 6-22
Reserve-Warnleuchte ............................. 3-4
Rücklicht/Bremslicht ............................. 6-38
Rückspiegel .......................................... 3-22SSchalten .................................................. 5-2
Schaltzeitpunkt-Anzeigeleuchte.............. 3-7
Scheibenbremsbeläge des
Vorder- und Hinterrads, prüfen ........... 6-26
Scheinwerferlampe, auswechseln ........ 6-37
Schwingen-Drehpunkte, schmieren ...... 6-32
Seitenständer........................................ 3-28
Seitenständer, prüfen und schmieren ... 6-32
Sicherheitsinformationen ........................ 1-1
Sicherungen, wechseln......................... 6-35
Sitzbank ................................................ 3-20
Spanngurt-Halterungen ........................ 3-27
Spiel des Gasdrehgriffs, prüfen ............ 6-21
U13SG3G0.book Page 1 Tuesday, June 8, 2010 4:36 PM

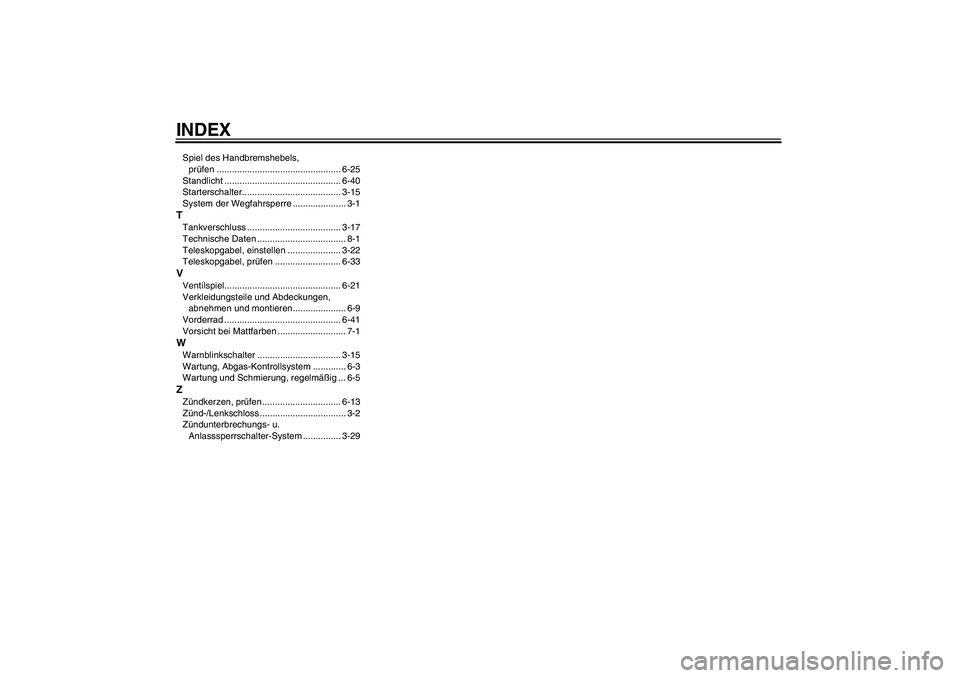

INDEXSpiel des Handbremshebels,
prüfen ................................................. 6-25
Standlicht .............................................. 6-40
Starterschalter....................................... 3-15
System der Wegfahrsperre ..................... 3-1TTankverschluss ..................................... 3-17
Technische Daten ................................... 8-1
Teleskopgabel, einstellen ..................... 3-22
Teleskopgabel, prüfen .......................... 6-33VVentilspiel.............................................. 6-21
Verkleidungsteile und Abdeckungen,
abnehmen und montieren..................... 6-9
Vorderrad .............................................. 6-41
Vorsicht bei Mattfarben ........................... 7-1WWarnblinkschalter ................................. 3-15
Wartung, Abgas-Kontrollsystem ............. 6-3
Wartung und Schmierung, regelmäßig ... 6-5ZZündkerzen, prüfen ............................... 6-13
Zünd-/Lenkschloss .................................. 3-2
Zündunterbrechungs- u.
Anlasssperrschalter-System ............... 3-29
U13SG3G0.book Page 2 Tuesday, June 8, 2010 4:36 PM

U13SG3G0.book Page 3 Tuesday, June 8, 2010 4:36 PM

AUF RECYCLINGPAPIER GEDRUCKT
YAMAHA MOTOR CO., LTD.
PRINTED IN JAPAN
2010.06-0.7×1 CR
(G)
DIC183
