2011 YAMAHA YZF-R1 Betriebsanleitungen (in German)

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-10
3
Der elektrische Drehzahlmesser ermöglicht
die Überwachung der Motordrehzahl, um
sie im optimalen Leistungsbereich zu hal-
ten.
Wenn der Schlüssel in die Stellung “ON”
gedreht wird, wandert die Nadel des Dreh-
zahlmessers zur Prüfung des elektrischen
Stromkreises einmal über den ganzen
Drehzahlbereich und kehrt danach wieder
zurück auf Null.ACHTUNG
GCA10031
Den Motor nicht im roten Bereich des
Drehzahlmessers betreiben.
Roter Bereich: 13750 U/min und darüberUhr- und StoppuhranzeigeUhr stellen
1. Den Wahlknopf “SELECT” und den
Rückstellknopf “RESET” gleichzeitig
mindestens zwei Sekunden lang ge-
drückt halten.
2. Sobald die Stundenanzeige blinkt, die
Stunden mit dem Rückstellknopf “RE-
SET” einstellen.
3. Den Wahlknopf “SELECT” drücken,
woraufhin die Minutenanzeige zu blin-
ken beginnt.
4. Den Rückstellknopf “RESET” drücken,
um die Minuten einzustellen.
5. Den Wahlknopf “SELECT” drücken
und loslassen, um die Uhr zu starten.
Stoppuhr anzeigenZum Aufrufen der Stoppuhranzeige den
Wahlknopf “SELECT” und den Rückstell-
knopf “RESET” gleichzeitig mindestens
eine Sekunde lang gedrückt halten. Zum
Zurückschalten auf Uhranzeige den Wahl-
knopf “SELECT” und den Rückstellknopf
“RESET” gleichzeitig drücken; dies ist je-
doch nicht möglich, während die Stoppuhr
läuft.
Standard-Messungen1. Den Rückstellknopf “RESET” drücken,
um die Stoppuhr zu starten.2. Den Wahlknopf “SELECT” drücken,
um die Stoppuhr anzuhalten.
3. Den Wahlknopf “SELECT” nochmals
drücken, um die Stoppuhr zurückzu-
stellen.
Bruchteil-Zeitmessung
1. Den Rückstellknopf “RESET” drücken,
um die Stoppuhr zu starten.
2. Den Startschalter“” oder den Rück-
stellknopf “RESET” drücken, um die
Bruchteilzeit zu messen. Bruchteilzei-
ten werden fünf Sekunden lang auf
dem Display des Kilometerzählers an-
gezeigt.
3. Den Startschalter“” oder den Rück-
stellknopf “RESET” drücken, um die
endgültige Bruchteilzeit anzuzeigen,
oder den Wahlknopf “SELECT” drü-
cken, um die Stoppuhr zu stoppen und
die gesamte Zeitspanne anzuzeigen.
1. Uhr/Stoppuhr
1
U14BG2G0.book Page 10 Tuesday, June 15, 2010 3:37 PM

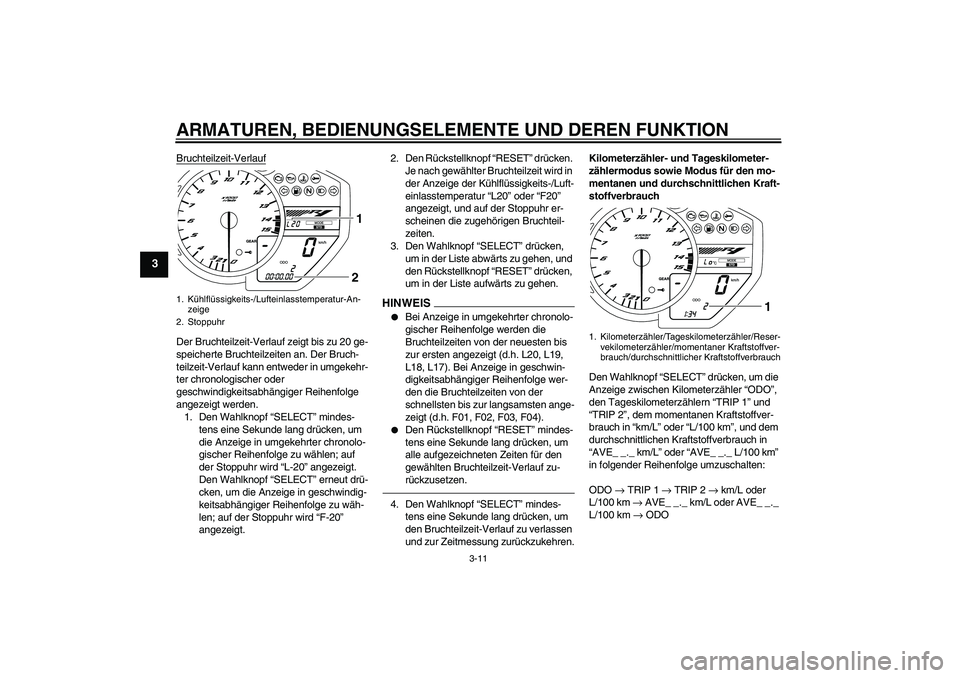

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-11
3
Bruchteilzeit-VerlaufDer Bruchteilzeit-Verlauf zeigt bis zu 20 ge-
speicherte Bruchteilzeiten an. Der Bruch-
teilzeit-Verlauf kann entweder in umgekehr-
ter chronologischer oder
geschwindigkeitsabhängiger Reihenfolge
angezeigt werden.
1. Den Wahlknopf “SELECT” mindes-
tens eine Sekunde lang drücken, um
die Anzeige in umgekehrter chronolo-
gischer Reihenfolge zu wählen; auf
der Stoppuhr wird “L-20” angezeigt.
Den Wahlknopf “SELECT” erneut drü-
cken, um die Anzeige in geschwindig-
keitsabhängiger Reihenfolge zu wäh-
len; auf der Stoppuhr wird “F-20”
angezeigt.2. Den Rückstellknopf “RESET” drücken.
Je nach gewählter Bruchteilzeit wird in
der Anzeige der Kühlflüssigkeits-/Luft-
einlasstemperatur “L20” oder “F20”
angezeigt, und auf der Stoppuhr er-
scheinen die zugehörigen Bruchteil-
zeiten.
3. Den Wahlknopf “SELECT” drücken,
um in der Liste abwärts zu gehen, und
den Rückstellknopf “RESET” drücken,
um in der Liste aufwärts zu gehen.
HINWEI
S


Bei Anzeige in umgekehrter chronolo-
gischer Reihenfolge werden die
Bruchteilzeiten von der neuesten bis
zur ersten angezeigt (d.h. L20, L19,
L18, L17). Bei Anzeige in geschwin-
digkeitsabhängiger Reihenfolge wer-
den die Bruchteilzeiten von der
schnellsten bis zur langsamsten ange-
zeigt (d.h. F01, F02, F03, F04).


Den Rückstellknopf “RESET” mindes-
tens eine Sekunde lang drücken, um
alle aufgezeichneten Zeiten für den
gewählten Bruchteilzeit-Verlauf zu-
rückzusetzen.
4. Den Wahlknopf “SELECT” mindes-
tens eine Sekunde lang drücken, um
den Bruchteilzeit-Verlauf zu verlassen
und zur Zeitmessung zurückzukehren.Kilometerzähler- und Tageskilometer-
zählermodus sowie Modus für den mo-
mentanen und durchschnittlichen Kraft-
stoffverbrauch
Den Wahlknopf “SELECT” drücken, um die
Anzeige zwischen Kilometerzähler “ODO”,
den Tageskilometerzählern “TRIP 1” und
“TRIP 2”, dem momentanen Kraftstoffver-
brauch in “km/L” oder “L/100 km”, und dem
durchschnittlichen Kraftstoffverbrauch in
“AVE_ _._ km/L” oder “AVE_ _._ L/100 km”
in folgender Reihenfolge umzuschalten:
ODO → TRIP 1 → TRIP 2 → km/L oder
L/100 km → AVE_ _._ km/L oder AVE_ _._
L/100 km → ODO
1. Kühlflüssigkeits-/Lufteinlasstemperatur-An-
zeige
2. Stoppuhr
21
1. Kilometerzähler/Tageskilometerzähler/Reser-
vekilometerzähler/momentaner Kraftstoffver-
brauch/durchschnittlicher Kraftstoffverbrauch
1
U14BG2G0.book Page 11 Tuesday, June 15, 2010 3:37 PM

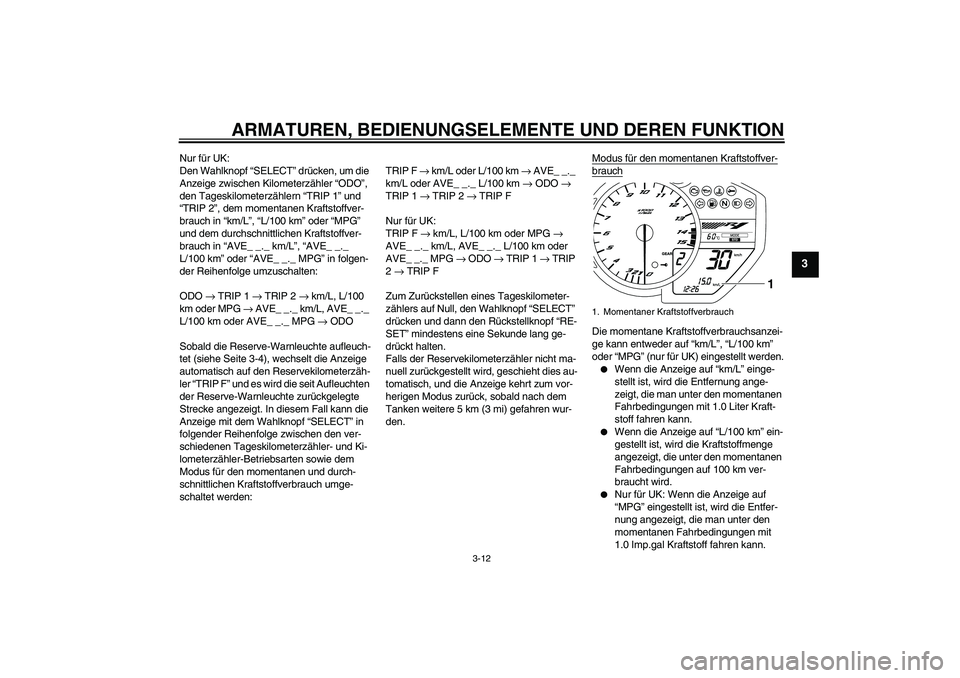

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-12
3
Nur für UK:
Den Wahlknopf “SELECT” drücken, um die
Anzeige zwischen Kilometerzähler “ODO”,
den Tageskilometerzählern “TRIP 1” und
“TRIP 2”, dem momentanen Kraftstoffver-
brauch in “km/L”, “L/100 km” oder “MPG”
und dem durchschnittlichen Kraftstoffver-
brauch in “AVE_ _._ km/L”, “AVE_ _._
L/100 km” oder “AVE_ _._ MPG” in folgen-
der Reihenfolge umzuschalten:
ODO → TRIP 1 → TRIP 2 → km/L, L/100
km oder MPG → AVE_ _._ km/L, AVE_ _._
L/100 km oder AVE_ _._ MPG → ODO
Sobald die Reserve-Warnleuchte aufleuch-
tet (siehe Seite 3-4), wechselt die Anzeige
automatisch auf den Reservekilometerzäh-
ler “TRIP F” und es wird die seit Aufleuchten
der Reserve-Warnleuchte zurückgelegte
Strecke angezeigt. In diesem Fall kann die
Anzeige mit dem Wahlknopf “SELECT” in
folgender Reihenfolge zwischen den ver-
schiedenen Tageskilometerzähler- und Ki-
lometerzähler-Betriebsarten sowie dem
Modus für den momentanen und durch-
schnittlichen Kraftstoffverbrauch umge-
schaltet werden:TRIP F → km/L oder L/100 km → AVE_ _._
km/L oder AVE_ _._ L/100 km → ODO →
TRIP 1 → TRIP 2 → TRIP F
Nur für UK:
TRIP F → km/L, L/100 km oder MPG →
AVE_ _._ km/L, AVE_ _._ L/100 km oder
AVE_ _._ MPG → ODO → TRIP 1 → TRIP
2 → TRIP F
Zum Zurückstellen eines Tageskilometer-
zählers auf Null, den Wahlknopf “SELECT”
drücken und dann den Rückstellknopf “RE-
SET” mindestens eine Sekunde lang ge-
drückt halten.
Falls der Reservekilometerzähler nicht ma-
nuell zurückgestellt wird, geschieht dies au-
tomatisch, und die Anzeige kehrt zum vor-
herigen Modus zurück, sobald nach dem
Tanken weitere 5 km (3 mi) gefahren wur-
den.Modus für den momentanen Kraftstoffver-
brauchDie momentane Kraftstoffverbrauchsanzei-
ge kann entweder auf “km/L”, “L/100 km”
oder “MPG” (nur für UK) eingestellt werden.

Wenn die Anzeige auf “km/L” einge-
stellt ist, wird die Entfernung ange-
zeigt, die man unter den momentanen
Fahrbedingungen mit 1.0 Liter Kraft-
stoff fahren kann.


Wenn die Anzeige auf “L/100 km” ein-
gestellt ist, wird die Kraftstoffmenge
angezeigt, die unter den momentanen
Fahrbedingungen auf 100 km ver-
braucht wird.


Nur für UK: Wenn die Anzeige auf
“MPG” eingestellt ist, wird die Entfer-
nung angezeigt, die man unter den
momentanen Fahrbedingungen mit
1.0 Imp.gal Kraftstoff fahren kann.
1. Momentaner Kraftstoffverbrauch
1
U14BG2G0.book Page 12 Tuesday, June 15, 2010 3:37 PM

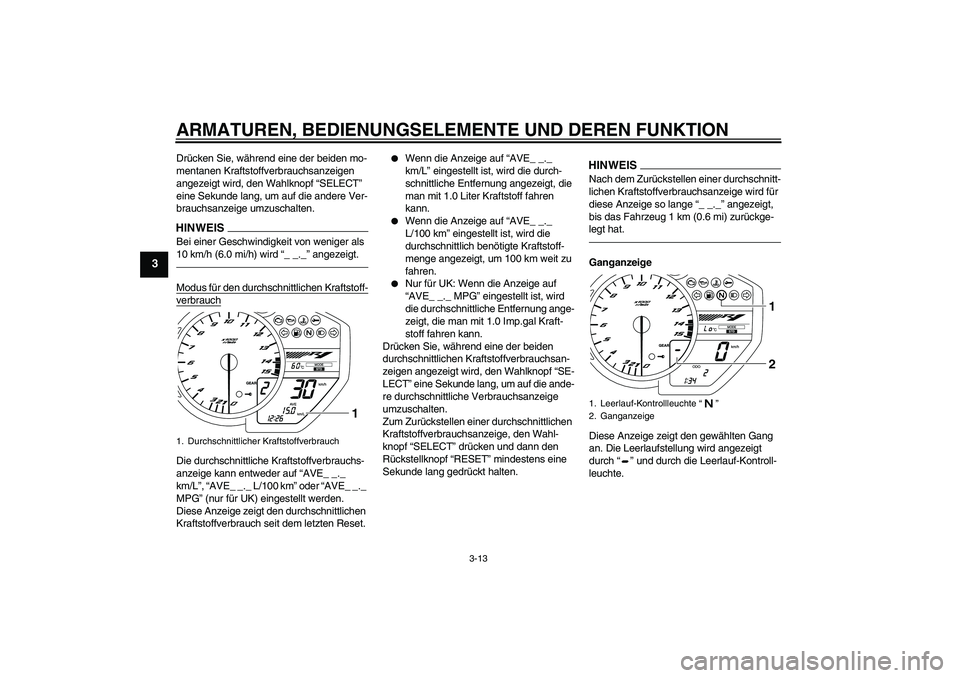

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-13
3
Drücken Sie, während eine der beiden mo-
mentanen Kraftstoffverbrauchsanzeigen
angezeigt wird, den Wahlknopf “SELECT”
eine Sekunde lang, um auf die andere Ver-
brauchsanzeige umzuschalten.HINWEI
S
Bei einer Geschwindigkeit von weniger als
10 km/h (6.0 mi/h) wird “_ _._” angezeigt.Modus für den durchschnittlichen Kraftstoff-verbrauchDie durchschnittliche Kraftstoffverbrauchs-
anzeige kann entweder auf “AVE_ _._
km/L”, “AVE_ _._ L/100 km” oder “AVE_ _._
MPG” (nur für UK) eingestellt werden.
Diese Anzeige zeigt den durchschnittlichen
Kraftstoffverbrauch seit dem letzten Reset.


Wenn die Anzeige auf “AVE_ _._
km/L” eingestellt ist, wird die durch-
schnittliche Entfernung angezeigt, die
man mit 1.0 Liter Kraftstoff fahren
kann.


Wenn die Anzeige auf “AVE_ _._
L/100 km” eingestellt ist, wird die
durchschnittlich benötigte Kraftstoff-
menge angezeigt, um 100 km weit zu
fahren.


Nur für UK: Wenn die Anzeige auf
“AVE_ _._ MPG” eingestellt ist, wird
die durchschnittliche Entfernung ange-
zeigt, die man mit 1.0 Imp.gal Kraft-
stoff fahren kann.
Drücken Sie, während eine der beiden
durchschnittlichen Kraftstoffverbrauchsan-
zeigen angezeigt wird, den Wahlknopf “SE-
LECT” eine Sekunde lang, um auf die ande-
re durchschnittliche Verbrauchsanzeige
umzuschalten.
Zum Zurückstellen einer durchschnittlichen
Kraftstoffverbrauchsanzeige, den Wahl-
knopf “SELECT” drücken und dann den
Rückstellknopf “RESET” mindestens eine
Sekunde lang gedrückt halten.
HINWEISNach dem Zurückstellen einer durchschnitt-
lichen Kraftstoffverbrauchsanzeige wird für
diese Anzeige so lange “_ _._” angezeigt,
bis das Fahrzeug 1 km (0.6 mi) zurückge-
legt hat.Ganganzeige
Diese Anzeige zeigt den gewählten Gang
an. Die Leerlaufstellung wird angezeigt
durch“” und durch die Leerlauf-Kontroll-
leuchte.
1. Durchschnittlicher Kraftstoffverbrauch
1
1. Leerlauf-Kontrollleuchte“”
2. Ganganzeige
21
U14BG2G0.book Page 13 Tuesday, June 15, 2010 3:37 PM

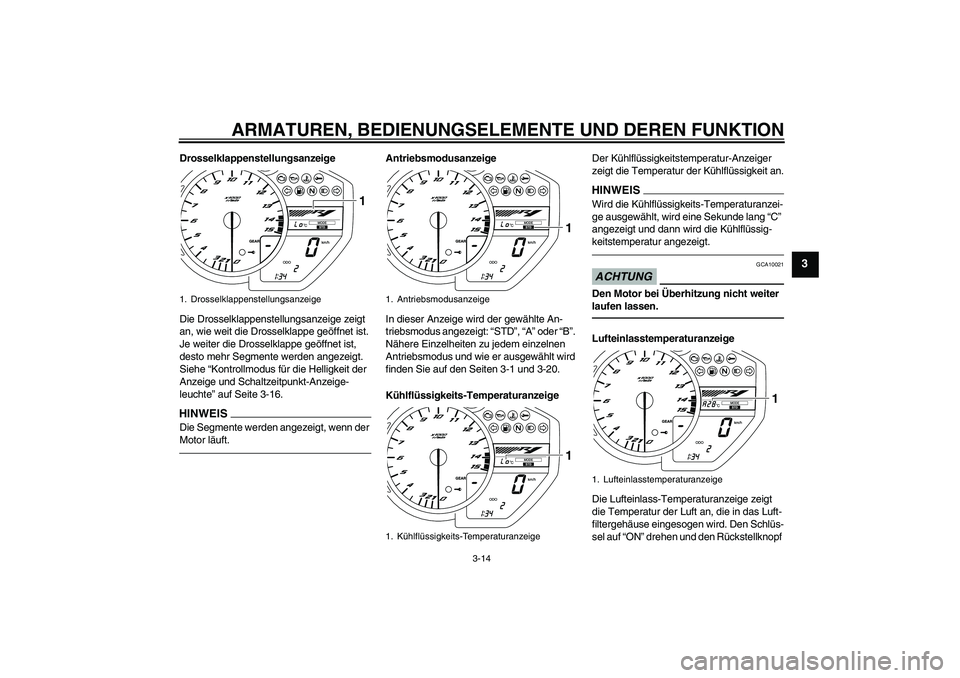

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-14
3
Drosselklappenstellungsanzeige
Die Drosselklappenstellungsanzeige zeigt
an, wie weit die Drosselklappe geöffnet ist.
Je weiter die Drosselklappe geöffnet ist,
desto mehr Segmente werden angezeigt.
Siehe “Kontrollmodus für die Helligkeit der
Anzeige und Schaltzeitpunkt-Anzeige-
leuchte” auf Seite 3-16.HINWEISDie Segmente werden angezeigt, wenn der
Motor läuft.
Antriebsmodusanzeige
In dieser Anzeige wird der gewählte An-
triebsmodus angezeigt: “STD”, “A” oder “B”.
Nähere Einzelheiten zu jedem einzelnen
Antriebsmodus und wie er ausgewählt wird
finden Sie auf den Seiten 3-1 und 3-20.
Kühlflüssigkeits-TemperaturanzeigeDer Kühlflüssigkeitstemperatur-Anzeiger
zeigt die Temperatur der Kühlflüssigkeit an.
HINWEISWird die Kühlflüssigkeits-Temperaturanzei-
ge ausgewählt, wird eine Sekunde lang “C”
angezeigt und dann wird die Kühlflüssig-
keitstemperatur angezeigt.ACHTUNG
GCA10021
Den Motor bei Überhitzung nicht weiter
laufen lassen.Lufteinlasstemperaturanzeige
Die Lufteinlass-Temperaturanzeige zeigt
die Temperatur der Luft an, die in das Luft-
filtergehäuse eingesogen wird. Den Schlüs-
sel auf “ON” drehen und den Rückstellknopf
1. Drosselklappenstellungsanzeige
1
1. Antriebsmodusanzeige
1. Kühlflüssigkeits-Temperaturanzeige
11
1. Lufteinlasstemperaturanzeige
1
U14BG2G0.book Page 14 Tuesday, June 15, 2010 3:37 PM

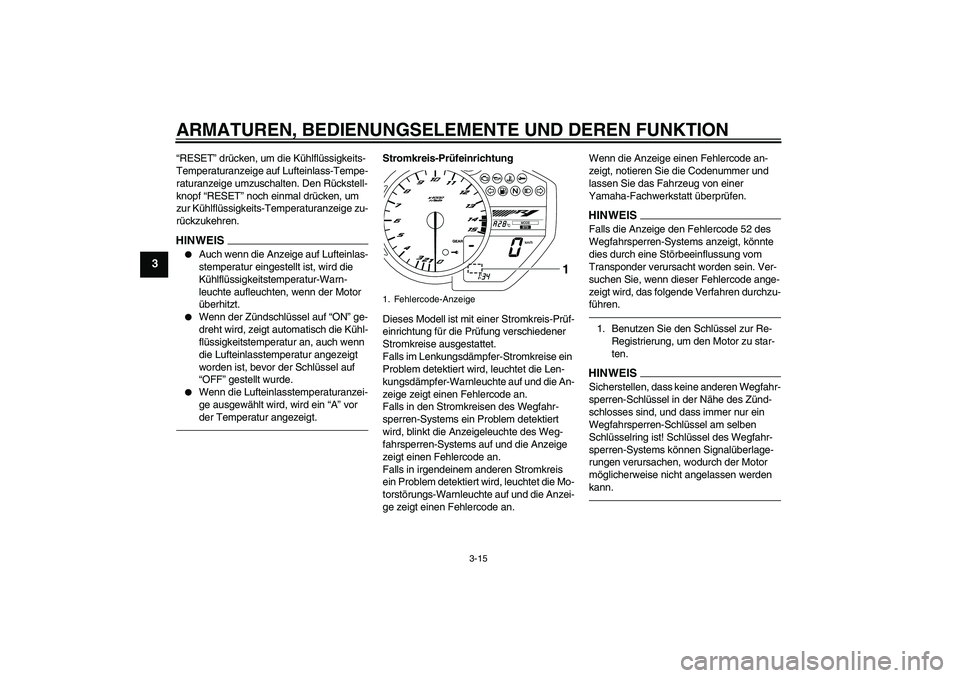

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-15
3
“RESET” drücken, um die Kühlflüssigkeits-
Temperaturanzeige auf Lufteinlass-Tempe-
raturanzeige umzuschalten. Den Rückstell-
knopf “RESET” noch einmal drücken, um
zur Kühlflüssigkeits-Temperaturanzeige zu-
rückzukehren.HINWEIS

Auch wenn die Anzeige auf Lufteinlas-
stemperatur eingestellt ist, wird die
Kühlflüssigkeitstemperatur-Warn-
leuchte aufleuchten, wenn der Motor
überhitzt.


Wenn der Zündschlüssel auf “ON” ge-
dreht wird, zeigt automatisch die Kühl-
flüssigkeitstemperatur an, auch wenn
die Lufteinlasstemperatur angezeigt
worden ist, bevor der Schlüssel auf
“OFF” gestellt wurde.


Wenn die Lufteinlasstemperaturanzei-
ge ausgewählt wird, wird ein “A” vor
der Temperatur angezeigt.
Stromkreis-Prüfeinrichtung
Dieses Modell ist mit einer Stromkreis-Prüf-
einrichtung für die Prüfung verschiedener
Stromkreise ausgestattet.
Falls im Lenkungsdämpfer-Stromkreise ein
Problem detektiert wird, leuchtet die Len-
kungsdämpfer-Warnleuchte auf und die An-
zeige zeigt einen Fehlercode an.
Falls in den Stromkreisen des Wegfahr-
sperren-Systems ein Problem detektiert
wird, blinkt die Anzeigeleuchte des Weg-
fahrsperren-Systems auf und die Anzeige
zeigt einen Fehlercode an.
Falls in irgendeinem anderen Stromkreis
ein Problem detektiert wird, leuchtet die Mo-
torstörungs-Warnleuchte auf und die Anzei-
ge zeigt einen Fehlercode an.Wenn die Anzeige einen Fehlercode an-
zeigt, notieren Sie die Codenummer und
lassen Sie das Fahrzeug von einer
Yamaha-Fachwerkstatt überprüfen.
HINWEISFalls die Anzeige den Fehlercode 52 des
Wegfahrsperren-Systems anzeigt, könnte
dies durch eine Störbeeinflussung vom
Transponder verursacht worden sein. Ver-
suchen Sie, wenn dieser Fehlercode ange-
zeigt wird, das folgende Verfahren durchzu-
führen.1. Benutzen Sie den Schlüssel zur Re-
Registrierung, um den Motor zu star-
ten.HINWEISSicherstellen, dass keine anderen Wegfahr-
sperren-Schlüssel in der Nähe des Zünd-
schlosses sind, und dass immer nur ein
Wegfahrsperren-Schlüssel am selben
Schlüsselring ist! Schlüssel des Wegfahr-
sperren-Systems können Signalüberlage-
rungen verursachen, wodurch der Motor
möglicherweise nicht angelassen werden
kann.
1. Fehlercode-Anzeige
1
U14BG2G0.book Page 15 Tuesday, June 15, 2010 3:37 PM

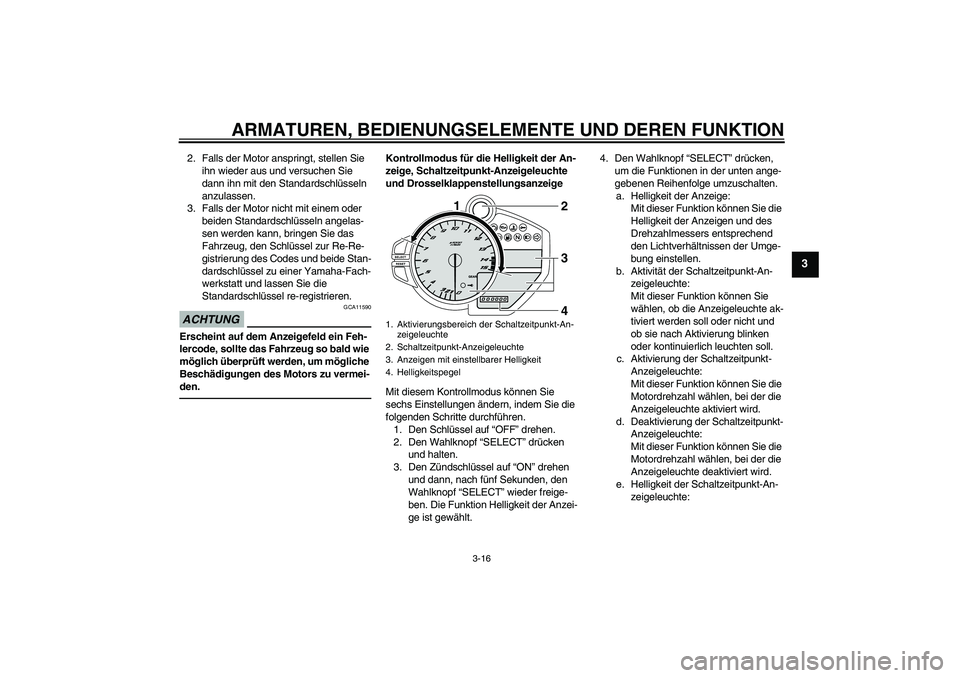

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-16
3
2. Falls der Motor anspringt, stellen Sie
ihn wieder aus und versuchen Sie
dann ihn mit den Standardschlüsseln
anzulassen.
3. Falls der Motor nicht mit einem oder
beiden Standardschlüsseln angelas-
sen werden kann, bringen Sie das
Fahrzeug, den Schlüssel zur Re-Re-
gistrierung des Codes und beide Stan-
dardschlüssel zu einer Yamaha-Fach-
werkstatt und lassen Sie die
Standardschlüssel re-registrieren.ACHTUNG
GCA11590
Erscheint auf dem Anzeigefeld ein Feh-
lercode, sollte das Fahrzeug so bald wie
möglich überprüft werden, um mögliche
Beschädigungen des Motors zu vermei-
den.
Kontrollmodus für die Helligkeit der An-
zeige, Schaltzeitpunkt-Anzeigeleuchte
und Drosselklappenstellungsanzeige
Mit diesem Kontrollmodus können Sie
sechs Einstellungen ändern, indem Sie die
folgenden Schritte durchführen.
1. Den Schlüssel auf “OFF” drehen.
2. Den Wahlknopf “SELECT” drücken
und halten.
3. Den Zündschlüssel auf “ON” drehen
und dann, nach fünf Sekunden, den
Wahlknopf “SELECT” wieder freige-
ben. Die Funktion Helligkeit der Anzei-
ge ist gewählt.4. Den Wahlknopf “SELECT” drücken,
um die Funktionen in der unten ange-
gebenen Reihenfolge umzuschalten.
a. Helligkeit der Anzeige:
Mit dieser Funktion können Sie die
Helligkeit der Anzeigen und des
Drehzahlmessers entsprechend
den Lichtverhältnissen der Umge-
bung einstellen.
b. Aktivität der Schaltzeitpunkt-An-
zeigeleuchte:
Mit dieser Funktion können Sie
wählen, ob die Anzeigeleuchte ak-
tiviert werden soll oder nicht und
ob sie nach Aktivierung blinken
oder kontinuierlich leuchten soll.
c. Aktivierung der Schaltzeitpunkt-
Anzeigeleuchte:
Mit dieser Funktion können Sie die
Motordrehzahl wählen, bei der die
Anzeigeleuchte aktiviert wird.
d. Deaktivierung der Schaltzeitpunkt-
Anzeigeleuchte:
Mit dieser Funktion können Sie die
Motordrehzahl wählen, bei der die
Anzeigeleuchte deaktiviert wird.
e. Helligkeit der Schaltzeitpunkt-An-
zeigeleuchte:1. Aktivierungsbereich der Schaltzeitpunkt-An-
zeigeleuchte
2. Schaltzeitpunkt-Anzeigeleuchte
3. Anzeigen mit einstellbarer Helligkeit
4. Helligkeitspegel
1
2
3
4
U14BG2G0.book Page 16 Tuesday, June 15, 2010 3:37 PM

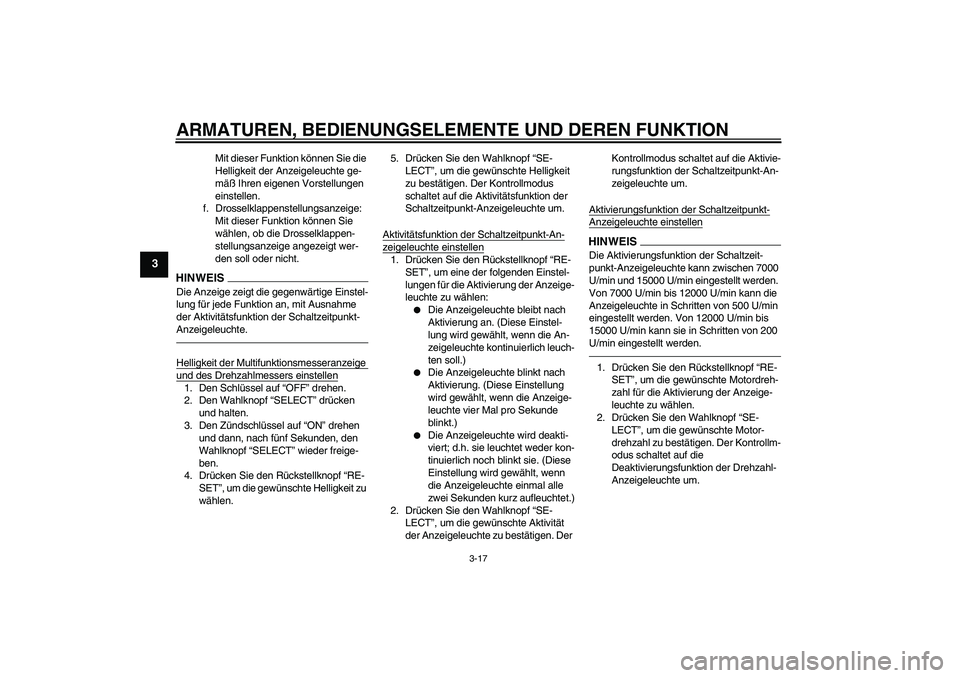

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-17
3
Mit dieser Funktion können Sie die
Helligkeit der Anzeigeleuchte ge-
mäß Ihren eigenen Vorstellungen
einstellen.
f. Drosselklappenstellungsanzeige:
Mit dieser Funktion können Sie
wählen, ob die Drosselklappen-
stellungsanzeige angezeigt wer-
den soll oder nicht.
HINWEISDie Anzeige zeigt die gegenwärtige Einstel-
lung für jede Funktion an, mit Ausnahme
der Aktivitätsfunktion der Schaltzeitpunkt-
Anzeigeleuchte.Helligkeit der Multifunktionsmesseranzeige und des Drehzahlmessers einstellen1. Den Schlüssel auf “OFF” drehen.
2. Den Wahlknopf “SELECT” drücken
und halten.
3. Den Zündschlüssel auf “ON” drehen
und dann, nach fünf Sekunden, den
Wahlknopf “SELECT” wieder freige-
ben.
4. Drücken Sie den Rückstellknopf “RE-
SET”, um die gewünschte Helligkeit zu
wählen.5. Drücken Sie den Wahlknopf “SE-
LECT”, um die gewünschte Helligkeit
zu bestätigen. Der Kontrollmodus
schaltet auf die Aktivitätsfunktion der
Schaltzeitpunkt-Anzeigeleuchte um.
Aktivitätsfunktion der Schaltzeitpunkt-An-
zeigeleuchte einstellen1. Drücken Sie den Rückstellknopf “RE-
SET”, um eine der folgenden Einstel-
lungen für die Aktivierung der Anzeige-
leuchte zu wählen:


Die Anzeigeleuchte bleibt nach
Aktivierung an. (Diese Einstel-
lung wird gewählt, wenn die An-
zeigeleuchte kontinuierlich leuch-
ten soll.)


Die Anzeigeleuchte blinkt nach
Aktivierung. (Diese Einstellung
wird gewählt, wenn die Anzeige-
leuchte vier Mal pro Sekunde
blinkt.)


Die Anzeigeleuchte wird deakti-
viert; d.h. sie leuchtet weder kon-
tinuierlich noch blinkt sie. (Diese
Einstellung wird gewählt, wenn
die Anzeigeleuchte einmal alle
zwei Sekunden kurz aufleuchtet.)
2. Drücken Sie den Wahlknopf “SE-
LECT”, um die gewünschte Aktivität
der Anzeigeleuchte zu bestätigen. Der Kontrollmodus schaltet auf die Aktivie-
rungsfunktion der Schaltzeitpunkt-An-
zeigeleuchte um.
Aktivierungsfunktion der Schaltzeitpunkt-
Anzeigeleuchte einstellenHINWEI
S
Die Aktivierungsfunktion der Schaltzeit-
punkt-Anzeigeleuchte kann zwischen 7000
U/min und 15000 U/min eingestellt werden.
Von 7000 U/min bis 12000 U/min kann die
Anzeigeleuchte in Schritten von 500 U/min
eingestellt werden. Von 12000 U/min bis
15000 U/min kann sie in Schritten von 200
U/min eingestellt werden.1. Drücken Sie den Rückstellknopf “RE-
SET”, um die gewünschte Motordreh-
zahl für die Aktivierung der Anzeige-
leuchte zu wählen.
2. Drücken Sie den Wahlknopf “SE-
LECT”, um die gewünschte Motor-
drehzahl zu bestätigen. Der Kontrollm-
odus schaltet auf die
Deaktivierungsfunktion der Drehzahl-
Anzeigeleuchte um.
U14BG2G0.book Page 17 Tuesday, June 15, 2010 3:37 PM
