2011 YAMAHA YBR250 Notices Demploi (in French)

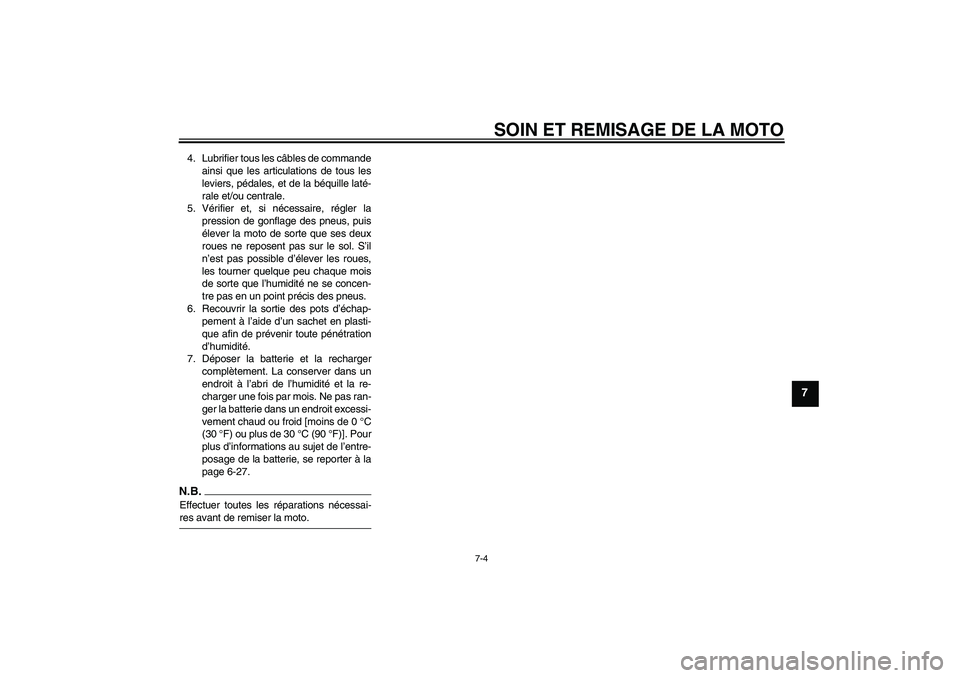

SOIN ET REMISAGE DE LA MOTO
7-4
7
4. Lubrifier tous les câbles de commande
ainsi que les articulations de tous les
leviers, pédales, et de la béquille laté-
rale et/ou centrale.
5. Vérifier et, si nécessaire, régler la
pression de gonflage des pneus, puis
élever la moto de sorte que ses deux
roues ne reposent pas sur le sol. S’il
n’est pas possible d’élever les roues,
les tourner quelque peu chaque mois
de sorte que l’humidité ne se concen-
tre pas en un point précis des pneus.
6. Recouvrir la sortie des pots d’échap-
pement à l’aide d’un sachet en plasti-
que afin de prévenir toute pénétration
d’humidité.
7. Déposer la batterie et la recharger
complètement. La conserver dans un
endroit à l’abri de l’humidité et la re-
charger une fois par mois. Ne pas ran-
ger la batterie dans un endroit excessi-
vement chaud ou froid [moins de 0 °C
(30 °F) ou plus de 30 °C (90 °F)]. Pour
plus d’informations au sujet de l’entre-
posage de la batterie, se reporter à la
page 6-27.N.B.Effectuer toutes les réparations nécessai-res avant de remiser la moto.
U5D1F1F0.book Page 4 Friday, September 5, 2008 11:47 AM

CARACTÉRISTIQUES
8-1
8
Dimensions:Longueur hors tout:
2025 mm (79.7 in)
Largeur hors tout:
745 mm (29.3 in)
Hauteur hors tout:
1065 mm (41.9 in)
Hauteur de la selle:
805 mm (31.7 in)
Empattement:
1360 mm (53.5 in)
Garde au sol:
190 mm (7.48 in)
Rayon de braquage minimum:
2395 mm (94.3 in)Poids:Avec huile et carburant:
154.0 kg (340 lb)Moteur:Type de moteur:
Refroidissement par air, 4 temps, SACT
Disposition du ou des cylindres:
Monocylindre incliné vers l’avant
Cylindrée:
249.0 cm³
Alésage × course:
74.0 × 58.0 mm (2.91 × 2.28 in)
Taux de compression:
9.80 :1
Système de démarrage:
Démarreur électrique
Système de graissage:
Carter humide
Huile moteur:Type:
SAE20W-40 ou 20W-50
Classification d’huile moteur recommandée:
API Service de type SF, SG et au-
delà/JASO MA
Quantité d’huile moteur:
Sans remplacement de l’élément du filtre à
huile:
1.35 L (1.43 US qt, 1.19 Imp.qt)
Avec remplacement de l’élément du filtre à
huile:
1.45 L (1.53 US qt, 1.28 Imp.qt)Filtre à air:Élément du filtre à air:
Élément de type humideCarburant:Carburant recommandé:
Essence ordinaire sans plomb
exclusivement
Capacité du réservoir:
19.2 L (5.07 US gal, 4.22 Imp.gal)Quantité de la réserve:
4.5 L (1.19 US gal, 0.99 Imp.gal)
Injection de carburant:Corps de papillon d’accélération:
Type / quantité:
33EHS-3D01/1Bougie(s):Fabricant/modèle:
NGK/DR8EA
Écartement des électrodes:
0.6–0.7 mm (0.024–0.028 in)Embrayage:Type d’embrayage:
Humide, multidisqueTransmission:Système de réduction primaire:
Engrenage droit
Taux de réduction primaire:
74/24 (3.083)
Système de réduction secondaire:
Entraînement par chaîne
Taux de réduction secondaire:
44/15 (2.933)
Type de boîte de vitesses:
Prise constante, 5 rapports
Commande:
Au pied gauche
Rapport de démultiplication:
1
re:
36/14 (2.571)
2e:
32/19 (1.684)
3e:
28/22 (1.273)
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
U5D1F1F0.book Page 1 Friday, September 5, 2008 11:47 AM

CARACTÉRISTIQUES
8-2
8
4e:
26/25 (1.040)
5e:
23/27 (0.852)
Châssis:Type de cadre:
Double berceau
Angle de chasse:
26.50 °
Chasse:
104.5 mm (4.11 in)Pneu avant:Type:
Sans chambre (Tubeless)
Taille:
100/80-17M/C 52S
Fabricant/modèle:
PIRELLI/SPORT DEMONPneu arrière:Type:
Sans chambre (Tubeless)
Taille:
130/70-17M/C 62S
Fabricant/modèle:
PIRELLI/SPORT DEMONCharge:Charge maximale:
167 kg (368 lb)
(Poids total du pilote, du passager, du
chargement et des accessoires)Pression de gonflage (contrôlée les
pneus froids):Conditions de charge:
0–90 kg (0–198 lb)Avant:
225 kPa (2.25 kgf/cm², 33 psi)
Arrière:
250 kPa (2.50 kgf/cm², 36 psi)
Conditions de charge:
90–167 kg (198–368 lb)
Avant:
225 kPa (2.25 kgf/cm², 33 psi)
Arrière:
250 kPa (2.50 kgf/cm², 36 psi)
Roue avant:Type de roue:
Roue coulée
Taille de jante:
17M/C x MT2.15Roue arrière:Type de roue:
Roue coulée
Taille de jante:
17M/C x MT3.00Frein avant:Type:
Frein monodisque
Commande:
À la main droite
Liquide recommandé:
DOT 3 ou 4Frein arrière:Type:
Frein à tambour
Commande:
Au pied droit
Suspension avant:Type:
Fourche télescopique
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur
hydraulique
Débattement des roues:
120.0 mm (4.72 in)Suspension arrière:Type:
Bras oscillant (suspension à bras)
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur
hydraulique
Débattement des roues:
120.0 mm (4.72 in)Partie électrique:Système d’allumage:
TCI (numérique)
Système de charge:
Alternateur avec rotor à aimantation
permanenteBatterie:Modèle:
YTX7L-BS
Voltage, capacité:
12 V, 6.0 AhPhare:Type d’ampoule:
Ampoule halogèneVoltage et wattage d’ampoule × quantité:Phare:
12 V, 35 W/35.0 W × 1
U5D1F1F0.book Page 2 Friday, September 5, 2008 11:47 AM

CARACTÉRISTIQUES
8-3
8
Feu arrière/stop:
12 V, 5.0 W/21.0 W × 1
Clignotant avant:
12 V, 10.0 W × 2
Clignotant arrière:
12 V, 10.0 W × 2
Éclairage des instruments:
14 V, 2.0 W × 2
Témoin de point mort:
14 V, 1.4 W × 1
Témoin de feu de route:
14 V, 1.4 W × 1
Témoin des clignotants:
14 V, 1.4 W × 2
Témoin d’avertissement de panne du moteur:
LEDFusibles:Fusible principal:
20.0 A
Fusible de phare:
10.0 A
Fusible du système de signalisation:
10.0 A
Fusible d’allumage:
10.0 A
Fusible de sauvegarde:
10.0 A
U5D1F1F0.book Page 3 Friday, September 5, 2008 11:47 AM

RENSEIGNEMENTS COMPLÉMENTAIRES
9-1
9
FAU40790
Numéros d’identification Inscrire le numéro d’identification du véhi-
cule et les codes figurant sur l’étiquette du
modèle aux emplacements prévus, pour ré-
férence lors de la commande de pièces de
rechange auprès d’un concessionnaire
Yamaha ou en cas de vol du véhicule.
NUMÉRO D’IDENTIFICATION DU
VÉHICULE :
RENSEIGNEMENTS FOURNIS SUR
L’ÉTIQUETTE DU MODÈLE :
FAU26400
Numéro d’identification du véhicule
Le numéro d’identification du véhicule est
poinçonné sur le tube de direction. Inscrire
ce numéro à l’endroit prévu.N.B.Le numéro d’identification du véhicule sert à
identifier la moto et, selon les pays, est re-quis lors de son immatriculation.
FAU26480
Étiquette des codes du modèle
L’étiquette des codes du modèle est collée
sur le cadre, sous la selle. (Voir page 3-10.)
Inscrire les renseignements repris sur cette
étiquette dans l’espace prévu à cet effet.
Ces renseignements seront nécessaires
lors de la commande de pièces de re-
change auprès d’un concessionnaire
Yamaha.
1. Numéro d’identification du véhicule
1.Étiquette des codes du modèle
U5D1F1F0.book Page 1 Friday, September 5, 2008 11:47 AM

INDEXAAccroche-casque .................................. 3-10
Avertisseur, contacteur ........................... 3-5BBagages, supports de sangle de
fixation ................................................ 3-12
Batterie.................................................. 6-27
Béquille latérale .................................... 3-12
Béquille latérale, contrôle et
lubrification ......................................... 6-25
Bougie, contrôle ...................................... 6-9CCâble des gaz, contrôle du jeu ............. 6-14
Câbles, contrôle et lubrification ............. 6-23
Caches et carénage, dépose et
repose................................................... 6-8
Calage de la moto ................................. 6-31
Caractéristiques ...................................... 8-1
Carburant ................................................ 3-8
Carburant, économies............................. 5-2
Carburant, témoin du niveau................... 3-2
Chaîne de transmission,
nettoyage et graissage ....................... 6-22
Chaîne de transmission, tension........... 6-21
Clignotant ou feu arrière/stop,
remplacement d’une ampoule ............ 6-30
Clignotants, contacteur ........................... 3-5
Clignotants, témoins ............................... 3-2
Combinés de contacteurs ....................... 3-5
Combinés ressort-amortisseur,
réglage................................................ 3-11
Compartiment de rangement ................ 3-11
Compte-tours .......................................... 3-3
Compteur de vitesse ............................... 3-3Contacteur à clé/antivol .......................... 3-1
Contacteur d’appel de phare .................. 3-5
Coupe-circuit d’allumage ...................... 3-13
Coupe-circuit du moteur ......................... 3-5
DDémarrage du moteur ............................ 5-1
Démarreur, contacteur............................ 3-5
Dépannage, schéma de diagnostic ...... 6-35
Direction, contrôle................................. 6-26EÉcran multifonction ................................. 3-3
Embrayage, levier................................... 3-6
Emplacement des éléments ................... 2-1
Entretien du système de
contrôle des gaz d’échappement ......... 6-2
Entretiens et graissages périodiques ..... 6-4
Étiquette des codes du modèle .............. 9-1FFeu stop, réglage du contacteur ........... 6-19
Filtre à air, nettoyage de l’élément ....... 6-13
Fourche, contrôle.................................. 6-25
Frein, levier ............................................. 3-6
Frein, pédale........................................... 3-7
Frein, réglage de position et garde
de la pédale........................................ 6-18
Fusibles, remplacement ....................... 6-28HHuile moteur et élément du filtre........... 6-11IInverseur feu de route/feu de
croisement............................................ 3-5JJeu des soupapes ................................ 6-15
LLevier d’embrayage, réglage
de la garde .......................................... 6-17
Leviers de frein et d’embrayage,
contrôle et lubrification ........................ 6-24
Liquide de frein, changement ................ 6-21
Liquide de frein, contrôle du niveau ...... 6-20NNuméros d’identification .......................... 9-1PPanne du moteur, témoin ........................ 3-2
Pannes, diagnostic ................................ 6-34
Pédale de frein et sélecteur,
contrôle et lubrification ........................ 6-24
Phare, remplacement d’une
ampoule .............................................. 6-29
Plaquettes et mâchoires de frein,
contrôle ............................................... 6-19
Pneus .................................................... 6-15
Poignée et câble des gaz,
contrôle et lubrification ........................ 6-23
Pot catalytique......................................... 3-9RRégime de ralenti du moteur ................. 6-14
Remisage ................................................ 7-3
Réservoir de carburant, bouchon ............ 3-7
Rodage du moteur .................................. 5-3
Roue arrière .......................................... 6-32
Roue avant ............................................ 6-32
Roues .................................................... 6-17
Roulements de roue, contrôle ............... 6-27SSécurité................................................... 1-1
Sélecteur ................................................. 3-6
U5D1F1F0.book Page 1 Friday, September 5, 2008 11:47 AM

INDEX
Selle...................................................... 3-10
Soin ........................................................ 7-1
Stationnement ........................................ 5-3
Suspension arrière, lubrification ........... 6-25TTémoin de feu de route .......................... 3-2
Témoin du point mort.............................. 3-2
Témoins et témoins d’alerte ................... 3-2
Trousse de réparation ............................ 6-1VVéhicule, numéro d’identification ............ 9-1
Veilleuse, remplacement d’une
ampoule.............................................. 6-31
Vitesses, sélection .................................. 5-2
U5D1F1F0.book Page 2 Friday, September 5, 2008 11:47 AM

A5-yoko_Blank.fm Page 1 Tuesday, April 8, 2003 11:43 AM
