2011 YAMAHA XVS1300A Manuale de Empleo (in Spanish)

DIC183
XVS1300A
MANUAL DEL PROPIETARIO
11C-28199-S4
Lea este manual atentamente antes de utilizar este
vehículo.

SAU50920
Lea este manual atentamente antes de utilizar este vehículo. Este manual debe acompañar al vehículo si este
se vende.
General manager of quality assurance div. Date of issue: 1 Aug. 2002 Place of issue: Shizuoka, Japan

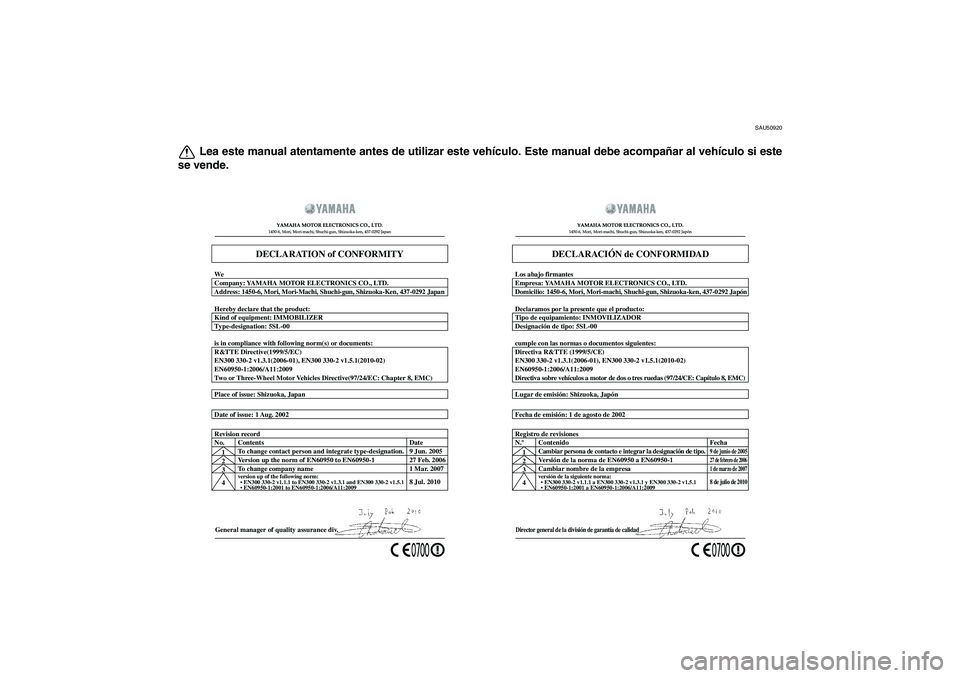

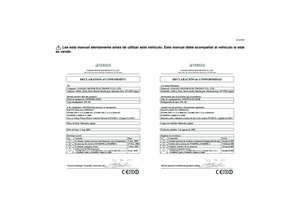

DECLARATION of CONFORMITY
YAMAHA MOTOR ELECTRONICS CO., LTD.1450-6, Mori, Mori-machi, Shuchi-gun, Shizuoka-ken, 437-0292 Japan
Company: YAMAHA MOTOR ELECTRONICS CO., LTD. We
Address: 1450-6, Mori, Mori-Machi, Shuchi-gun, Shizuoka-Ken, 437-0292 Japan
Kind of equipment: IMMOBILIZER Hereby declare that the product:
Type-designation: 5SL-00
is in compliance with following norm(s) or documents:
R&TTE Directive(1999/5/EC)
EN300 330-2 v1.3.1(2006-01), EN300 330-2 v1.5.1(2010-02)
EN60950-1:2006/A11:2009
Two or Three-Wheel Motor Vehicles Directive(97/24/EC: Chapter 8, EMC)
1
2
3
4Version up the norm of EN60950 to EN60950-1
To change company name
version up of the following norm:
• EN300 330-2 v1.1.1 to EN300 330-2 v1.3.1 and EN300 330-2 v1.5.1
 EN60950-1:2001 to EN60950-1:2006/A11:2009
27 Feb. 2006
1 Mar. 2007
8 Jul. 2010 Revision record
No. Contents
To change contact person and integrate type-designation.Date
9 Jun. 2005
Director general de la división de garantía de calidadFecha de emisión: 1 de agosto de 2002 Lugar de emisión: Shizuoka, Japón
DECLARACIÓN de CONFORMIDAD
YAMAHA MOTOR ELECTRONICS CO., LTD.1450-6, Mori, Mori-machi, Shuchi-gun, Shizuoka-ken, 437-0292 Japón
Empresa: YAMAHA MOTOR ELECTRONICS CO., LTD. Los abajo firmantes
Domicilio: 1450-6, Mori, Mori-machi, Shuchi-gun, Shizuoka-ken, 437-0292 Japón
Tipo de equipamiento: INMOVILIZADOR Declaramos por la presente que el producto:
Designación de tipo: 5SL-00
cumple con las normas o documentos siguientes:
Directiva R&TTE (1999/5/CE)
EN300 330-2 v1.3.1(2006-01), EN300 330-2 v1.5.1(2010-02)
EN60950-1:2006/A11:2009
Directiva sobre vehículos a motor de dos o tres ruedas (97/24/CE: Capítulo 8, EMC)
1
2
3
4Versión de la norma de EN60950 a EN60950-1
Cambiar nombre de la empresa
versión de la siguiente norma:
 EN300 330-2 v1.1.1 a EN300 330-2 v1.3.1 y EN300 330-2 v1.5.1
 EN60950-1:2001 a EN60950-1:2006/A11:2009
27 de febrero de 20061 de marzo de 20078 de julio de 2010
Registro de revisiones
N.º Contenido
Cambiar persona de contacto e integrar la designación de tipo.
Fecha9 de junio de 2005
U11CS4S0.book Page 1 Friday, December 3, 2010 11:25 AM

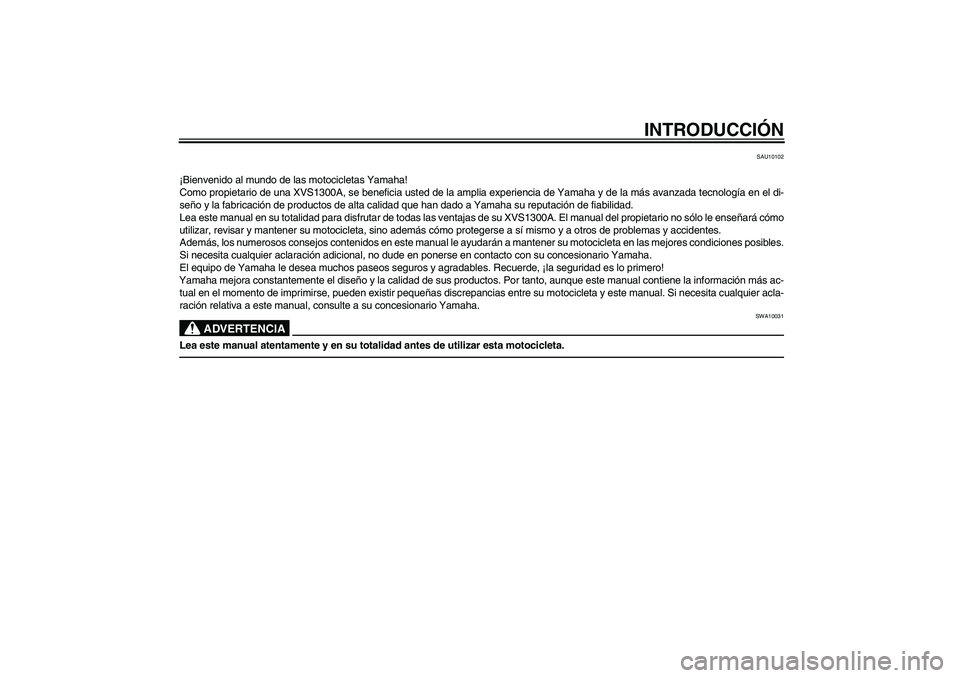

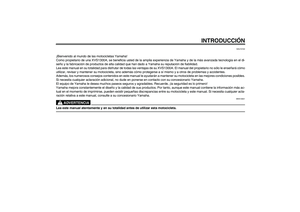

INTRODUCCIÓN
SAU10102
¡Bienvenido al mundo de las motocicletas Yamaha!
Como propietario de una XVS1300A, se beneficia usted de la amplia experiencia de Yamaha y de la más avanzada tecnología en el di-
seño y la fabricación de productos de alta calidad que han dado a Yamaha su reputación de fiabilidad.
Lea este manual en su totalidad para disfrutar de todas las ventajas de su XVS1300A. El manual del propietario no sólo le enseñará cómo
utilizar, revisar y mantener su motocicleta, sino además cómo protegerse a sí mismo y a otros de problemas y accidentes.
Además, los numerosos consejos contenidos en este manual le ayudarán a mantener su motocicleta en las mejores condiciones posibles.
Si necesita cualquier aclaración adicional, no dude en ponerse en contacto con su concesionario Yamaha.
El equipo de Yamaha le desea muchos paseos seguros y agradables. Recuerde, ¡la seguridad es lo primero!
Yamaha mejora constantemente el diseño y la calidad de sus productos. Por tanto, aunque este manual contiene la información más ac-
tual en el momento de imprimirse, pueden existir pequeñas discrepancias entre su motocicleta y este manual. Si necesita cualquier acla-
ración relativa a este manual, consulte a su concesionario Yamaha.
ADVERTENCIA
SWA10031
Lea este manual atentamente y en su totalidad antes de utilizar esta motocicleta.
U11CS4S0.book Page 1 Friday, December 3, 2010 11:25 AM

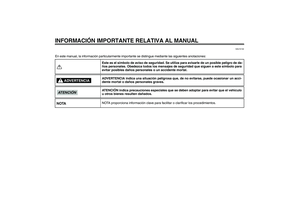

INFORMACIÓN IMPORTANTE RELATIVA AL MANUAL
SAU10132
En este manual, la información particularmente importante se distingue mediante las siguientes anotaciones:
Este es el símbolo de aviso de seguridad. Se utiliza para avisarle de un posible peligro de da-
ños personales. Obedezca todos los mensajes de seguridad que siguen a este símbolo para
evitar posibles daños personales o un accidente mortal.
ADVERTENCIA indica una situación peligrosa que, de no evitarse, puede ocasionar un acci-
dente mortal o daños personales graves.
ATENCIÓN indica precauciones especiales que se deben adoptar para evitar que el vehículo
u otros bienes resulten dañados.
NOTA proporciona información clave para facilitar o clarificar los procedimientos.
ADVERTENCIA
ATENCIÓN NOTA
U11CS4S0.book Page 1 Friday, December 3, 2010 11:25 AM

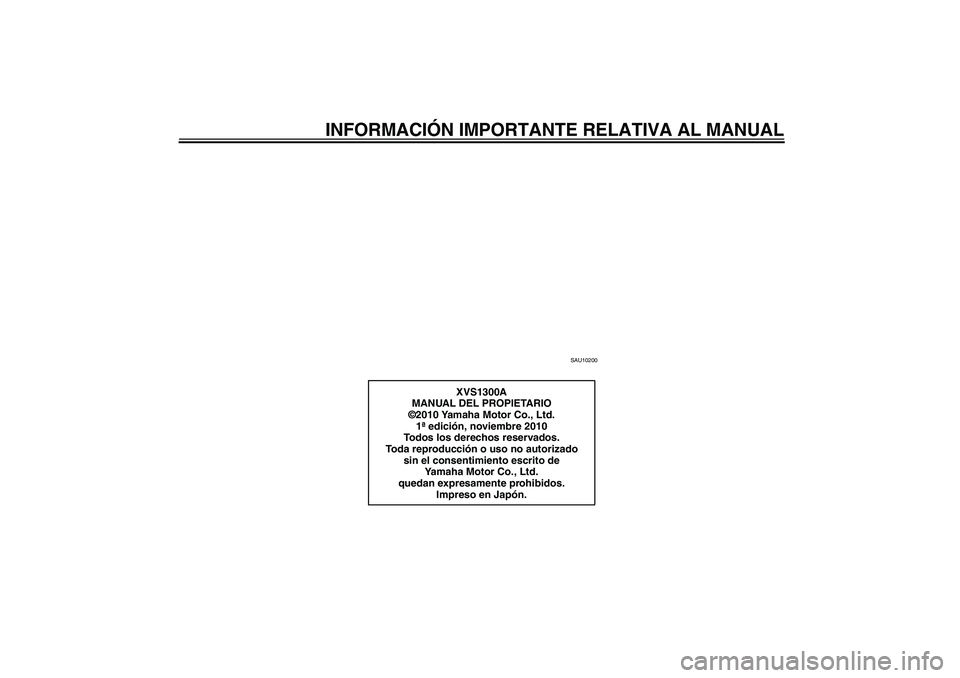

INFORMACIÓN IMPORTANTE RELATIVA AL MANUAL
SAU10200
XVS1300A
MANUAL DEL PROPIETARIO
©2010 Yamaha Motor Co., Ltd.
1ª edición, noviembre 2010
Todos los derechos reservados.
Toda reproducción o uso no autorizado
sin el consentimiento escrito de
Yamaha Motor Co., Ltd.
quedan expresamente prohibidos.
Impreso en Japón.
U11CS4S0.book Page 2 Friday, December 3, 2010 11:25 AM

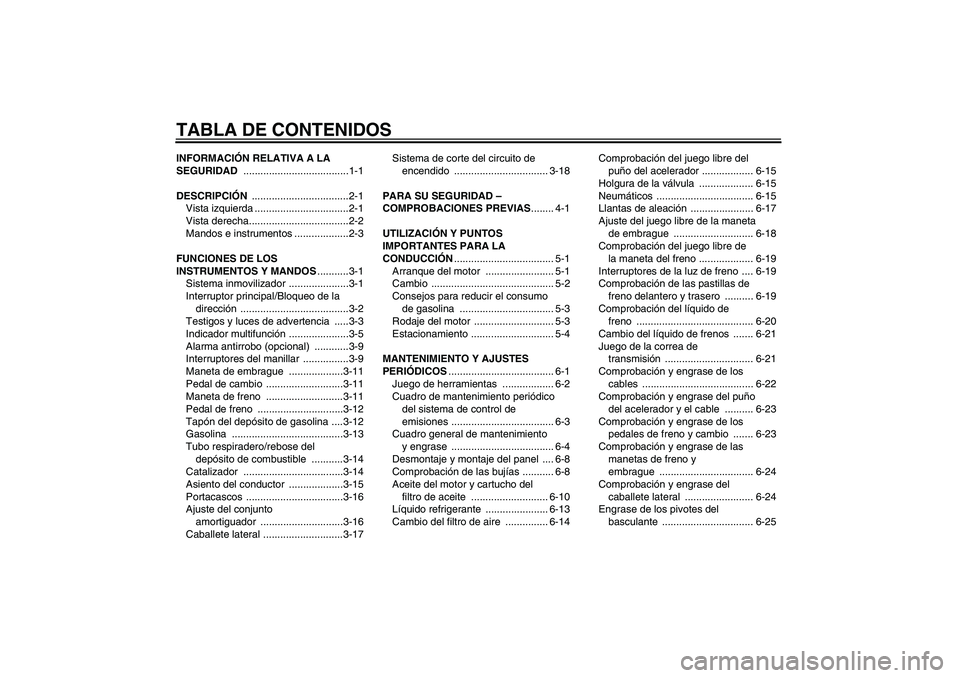

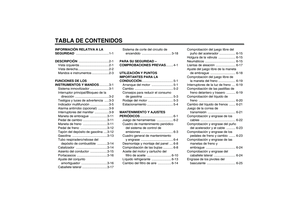

TABLA DE CONTENIDOSINFORMACIÓN RELATIVA A LA
SEGURIDAD .....................................1-1
DESCRIPCIÓN ..................................2-1
Vista izquierda .................................2-1

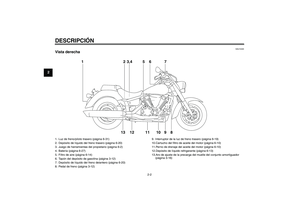

Vista derecha...................................2-2

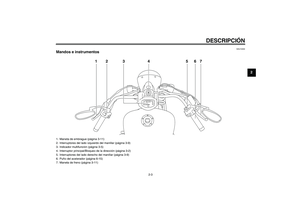

Mandos e instrumentos ...................2-3
FUNCIONES DE LOS
INSTRUMENTOS Y MANDOS...........3-1

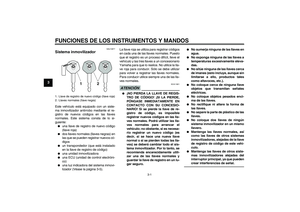

Sistema inmovilizador .....................3-1

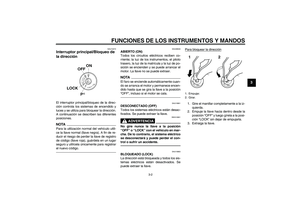

Interruptor principal/Bloqueo de la
dirección ......................................3-2

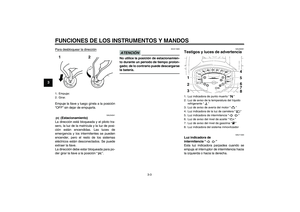

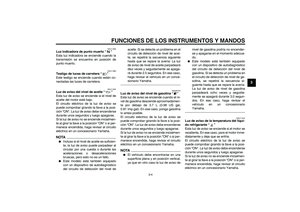

Testigos y luces de advertencia .....3-3

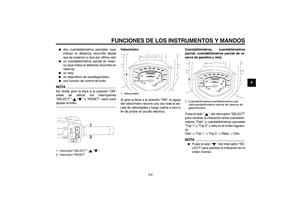

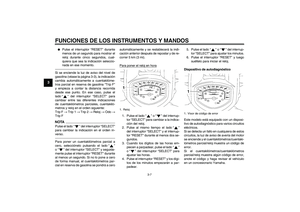

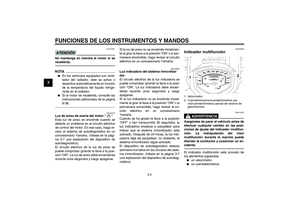

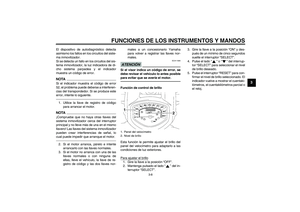

Indicador multifunción .....................3-5

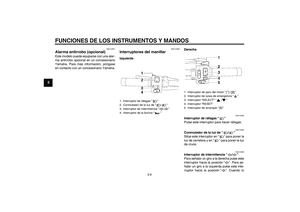

Alarma antirrobo (opcional) ............3-9

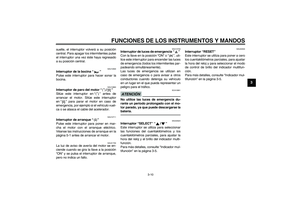

Interruptores del manillar ................3-9

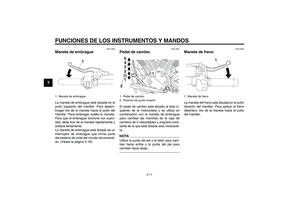

Maneta de embrague ...................3-11
Pedal de cambio ...........................3-11
Maneta de freno ...........................3-11

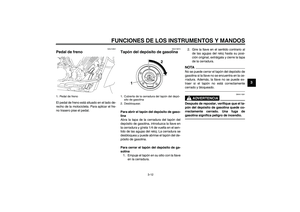

Pedal de freno ..............................3-12
Tapón del depósito de gasolina ....3-12

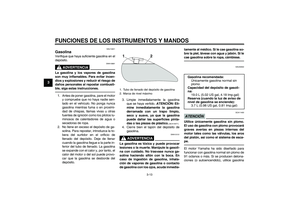

Gasolina .......................................3-13

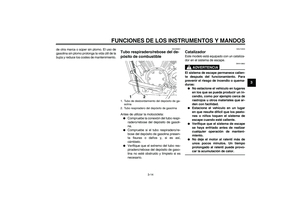

Tubo respiradero/rebose del
depósito de combustible ...........3-14
Catalizador ...................................3-14

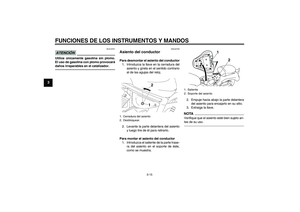

Asiento del conductor ...................3-15
Portacascos ..................................3-16
Ajuste del conjunto
amortiguador .............................3-16

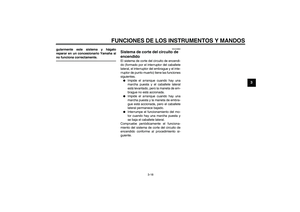

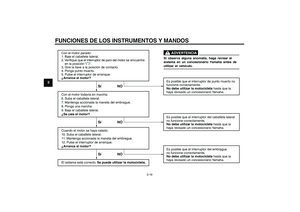

Caballete lateral ............................3-17Sistema de corte del circuito de
encendido ................................. 3-18

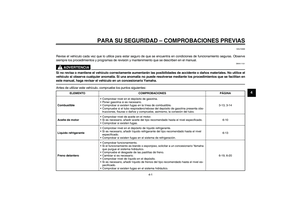

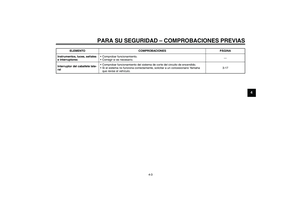

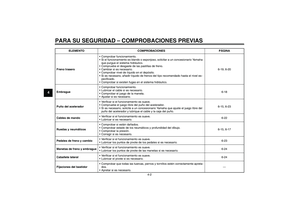

PARA SU SEGURIDAD –
COMPROBACIONES PREVIAS........ 4-1
UTILIZACIÓN Y PUNTOS
IMPORTANTES PARA LA
CONDUCCIÓN................................... 5-1

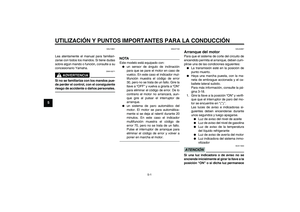

Arranque del motor ........................ 5-1

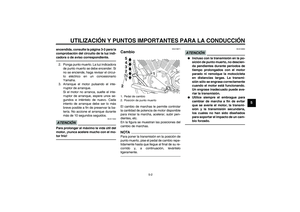

Cambio ........................................... 5-2

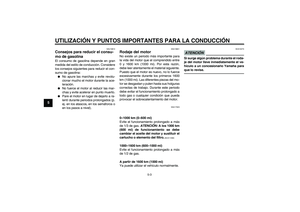

Consejos para reducir el consumo
de gasolina ................................. 5-3
Rodaje del motor ............................ 5-3

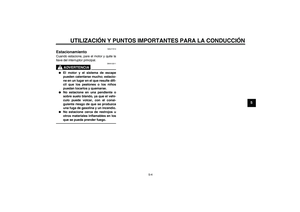

Estacionamiento ............................. 5-4

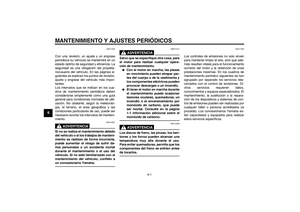

MANTENIMIENTO Y AJUSTES
PERIÓDICOS..................................... 6-1

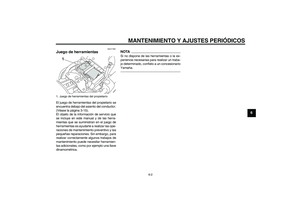

Juego de herramientas .................. 6-2

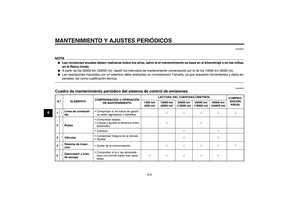

Cuadro de mantenimiento periódico
del sistema de control de
emisiones .................................... 6-3

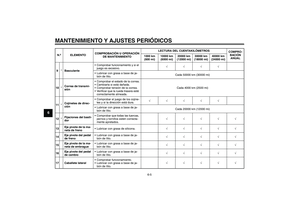

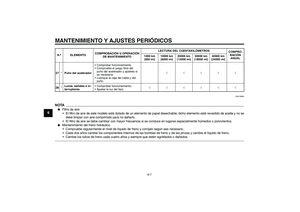

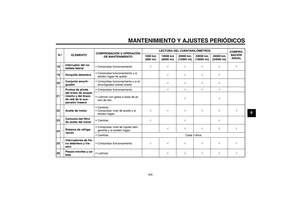

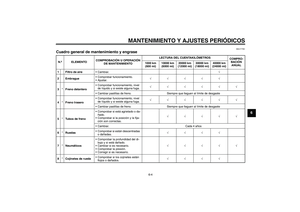

Cuadro general de mantenimiento
y engrase .................................... 6-4

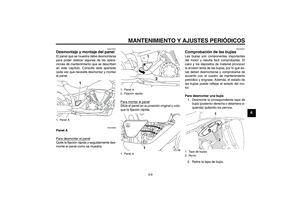

Desmontaje y montaje del panel .... 6-8

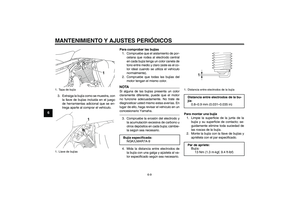

Comprobación de las bujías ........... 6-8

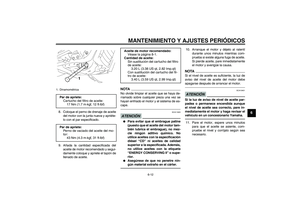

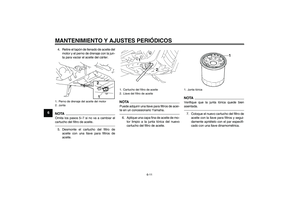

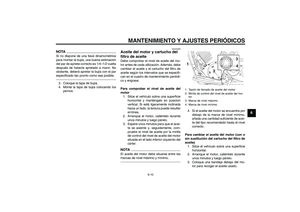

Aceite del motor y cartucho del
filtro de aceite ........................... 6-10

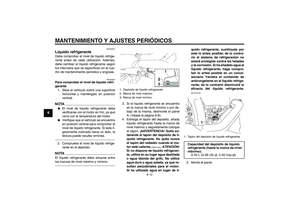

Líquido refrigerante ...................... 6-13

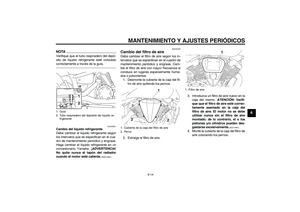

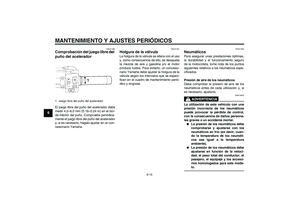

Cambio del filtro de aire ............... 6-14Comprobación del juego libre del
puño del acelerador .................. 6-15
Holgura de la válvula ................... 6-15

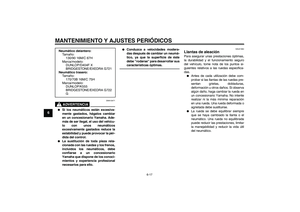

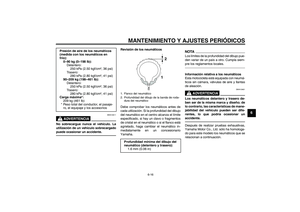

Neumáticos .................................. 6-15
Llantas de aleación ...................... 6-17

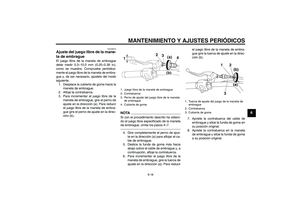

Ajuste del juego libre de la maneta
de embrague ............................ 6-18

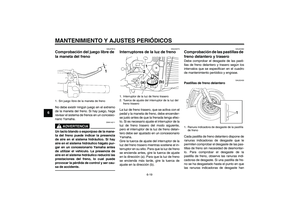

Comprobación del juego libre de
la maneta del freno ................... 6-19
Interruptores de la luz de freno .... 6-19
Comprobación de las pastillas de
freno delantero y trasero .......... 6-19

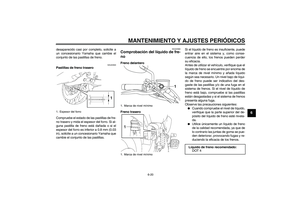

Comprobación del líquido de
freno ......................................... 6-20

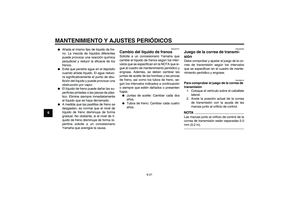

Cambio del líquido de frenos ....... 6-21

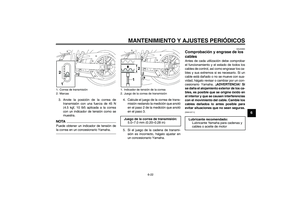

Juego de la correa de
transmisión ............................... 6-21
Comprobación y engrase de los
cables ....................................... 6-22

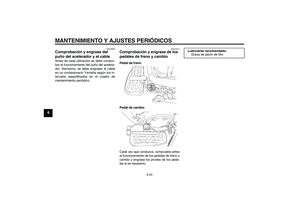

Comprobación y engrase del puño
del acelerador y el cable .......... 6-23
Comprobación y engrase de los
pedales de freno y cambio ....... 6-23

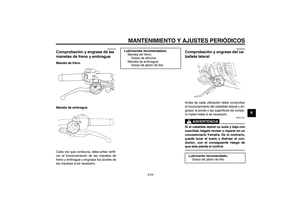

Comprobación y engrase de las
manetas de freno y
embrague ................................. 6-24
Comprobación y engrase del
caballete lateral ........................ 6-24

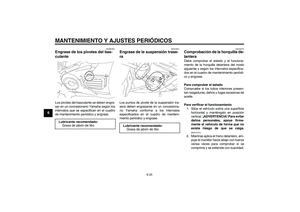

Engrase de los pivotes del
basculante ................................ 6-25U11CS4S0.book Page 1 Friday, December 3, 2010 11:25 AM

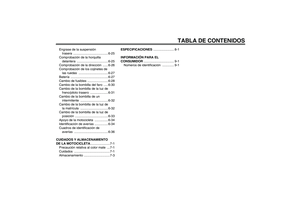

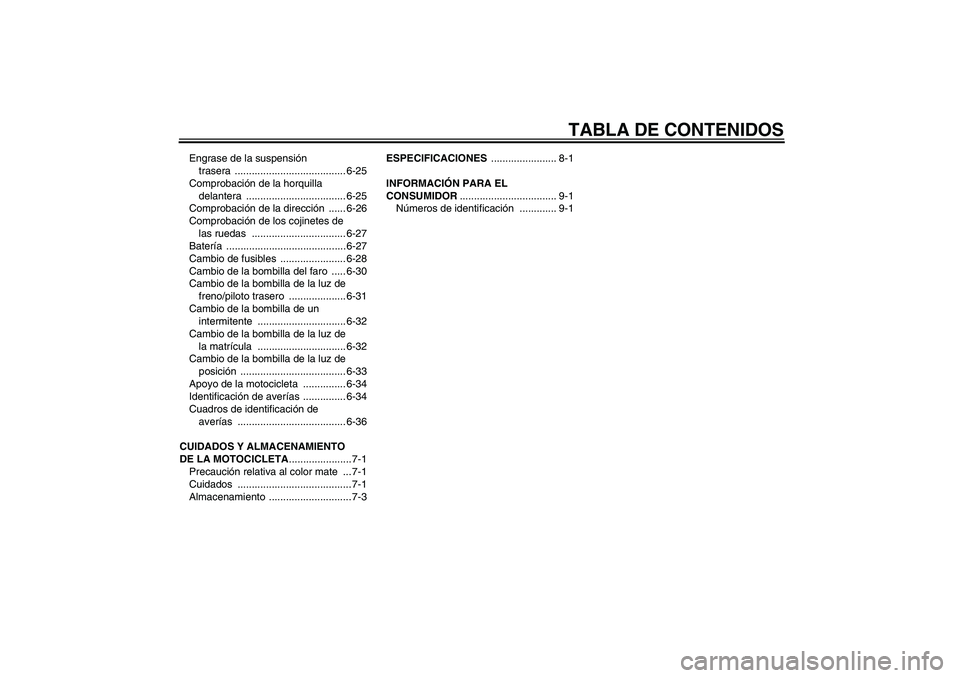

TABLA DE CONTENIDOS
Engrase de la suspensión
trasera ....................................... 6-25
Comprobación de la horquilla
delantera ................................... 6-25

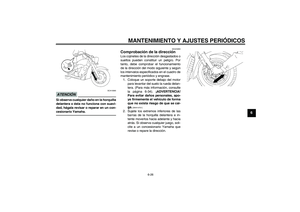

Comprobación de la dirección ...... 6-26

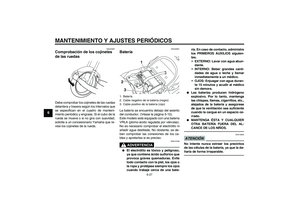

Comprobación de los cojinetes de
las ruedas ................................. 6-27

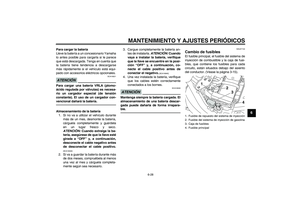

Batería .......................................... 6-27

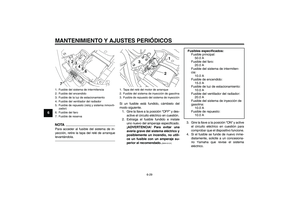

Cambio de fusibles ....................... 6-28

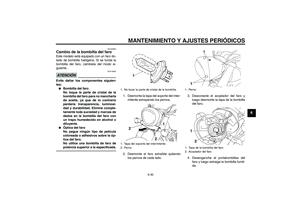

Cambio de la bombilla del faro ..... 6-30

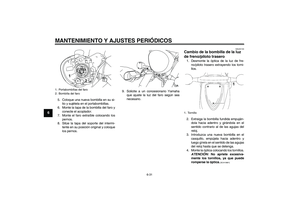

Cambio de la bombilla de la luz de
freno/piloto trasero .................... 6-31

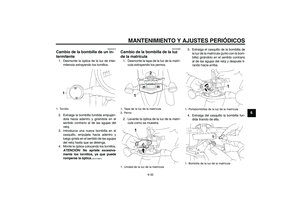

Cambio de la bombilla de un
intermitente ............................... 6-32
Cambio de la bombilla de la luz de
la matrícula ............................... 6-32

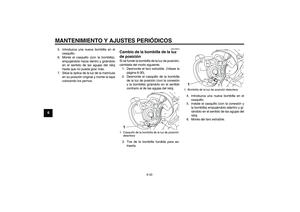

Cambio de la bombilla de la luz de
posición ..................................... 6-33

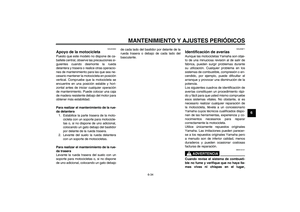

Apoyo de la motocicleta ............... 6-34
Identificación de averías ............... 6-34

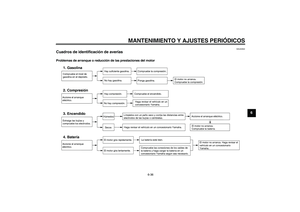

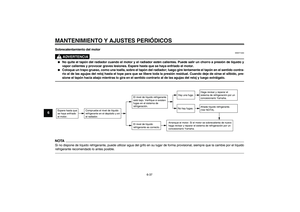

Cuadros de identificación de
averías ...................................... 6-36

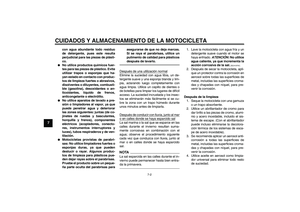

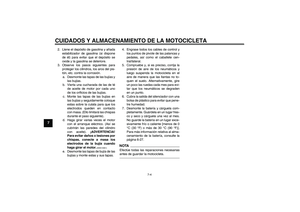

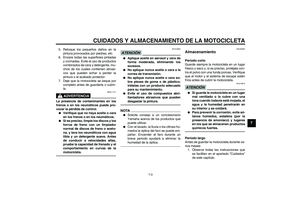

CUIDADOS Y ALMACENAMIENTO
DE LA MOTOCICLETA......................7-1

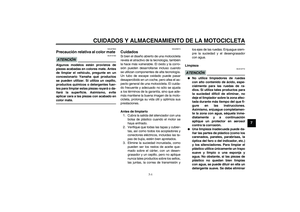

Precaución relativa al color mate ... 7-1
Cuidados ........................................ 7-1

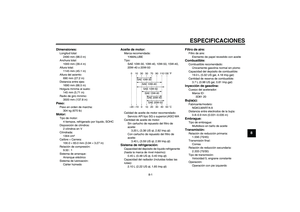

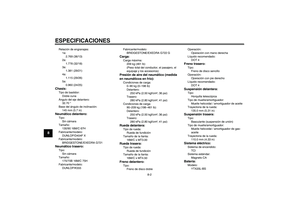

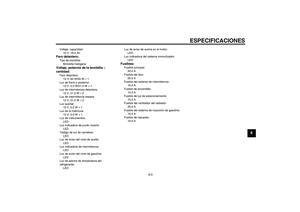

Almacenamiento ............................. 7-3ESPECIFICACIONES ....................... 8-1
INFORMACIÓN PARA EL
CONSUMIDOR.................................. 9-1

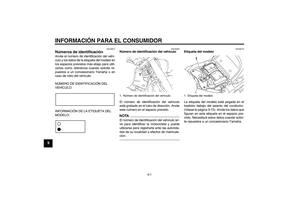

Números de identificación ............. 9-1
U11CS4S0.book Page 2 Friday, December 3, 2010 11:25 AM

1-1
1

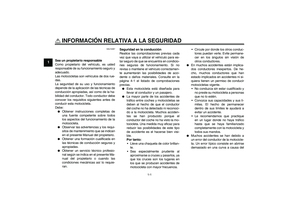

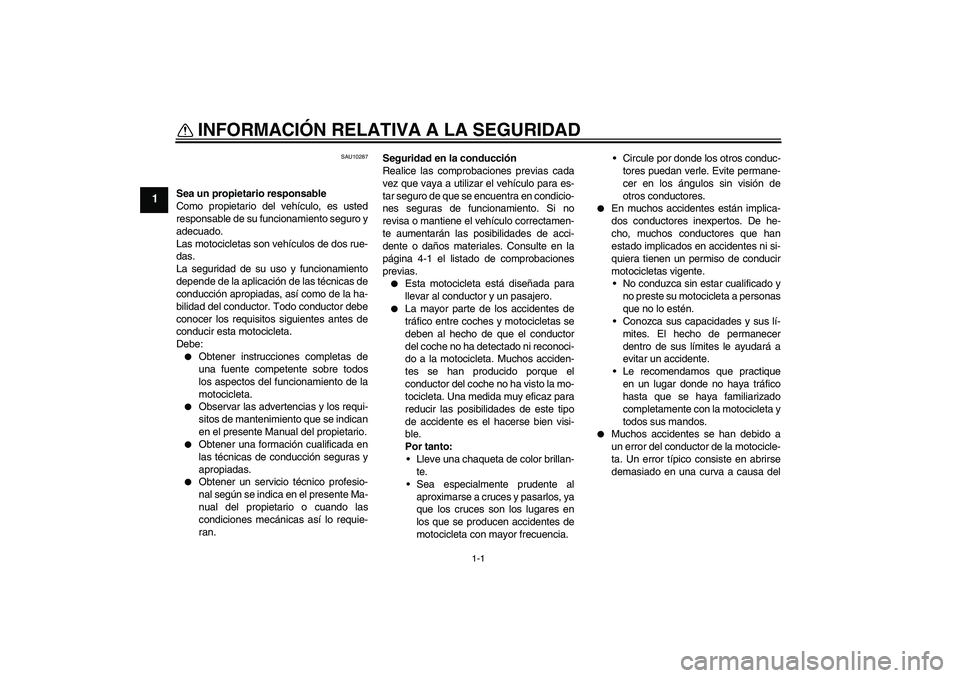

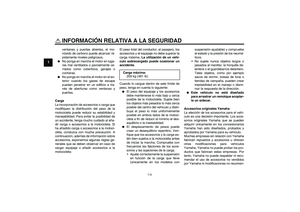

INFORMACIÓN RELATIVA A LA SEGURIDAD
SAU10287
Sea un propietario responsable
Como propietario del vehículo, es usted
responsable de su funcionamiento seguro y
adecuado.
Las motocicletas son vehículos de dos rue-
das.
La seguridad de su uso y funcionamiento
depende de la aplicación de las técnicas de
conducción apropiadas, así como de la ha-
bilidad del conductor. Todo conductor debe
conocer los requisitos siguientes antes de
conducir esta motocicleta.
Debe:

Obtener instrucciones completas de
una fuente competente sobre todos
los aspectos del funcionamiento de la
motocicleta.


Observar las advertencias y los requi-
sitos de mantenimiento que se indican
en el presente Manual del propietario.


Obtener una formación cualificada en
las técnicas de conducción seguras y
apropiadas.


Obtener un servicio técnico profesio-
nal según se indica en el presente Ma-
nual del propietario o cuando las
condiciones mecánicas así lo requie-
ran.Seguridad en la conducción
Realice las comprobaciones previas cada
vez que vaya a utilizar el vehículo para es-
tar seguro de que se encuentra en condicio-
nes seguras de funcionamiento. Si no
revisa o mantiene el vehículo correctamen-
te aumentarán las posibilidades de acci-
dente o daños materiales. Consulte en la
página 4-1 el listado de comprobaciones
previas.


Esta motocicleta está diseñada para
llevar al conductor y un pasajero.


La mayor parte de los accidentes de
tráfico entre coches y motocicletas se
deben al hecho de que el conductor
del coche no ha detectado ni reconoci-
do a la motocicleta. Muchos acciden-
tes se han producido porque el
conductor del coche no ha visto la mo-
tocicleta. Una medida muy eficaz para
reducir las posibilidades de este tipo
de accidente es el hacerse bien visi-
ble.
Por tanto:
Lleve una chaqueta de color brillan-
te.
Sea especialmente prudente al
aproximarse a cruces y pasarlos, ya
que los cruces son los lugares en
los que se producen accidentes de
motocicleta con mayor frecuencia.Circule por donde los otros conduc-
tores puedan verle. Evite permane-
cer en los ángulos sin visión de
otros conductores.


En muchos accidentes están implica-
dos conductores inexpertos. De he-
cho, muchos conductores que han
estado implicados en accidentes ni si-
quiera tienen un permiso de conducir
motocicletas vigente.
No conduzca sin estar cualificado y
no preste su motocicleta a personas
que no lo estén.
Conozca sus capacidades y sus lí-
mites. El hecho de permanecer
dentro de sus límites le ayudará a
evitar un accidente.
Le recomendamos que practique
en un lugar donde no haya tráfico
hasta que se haya familiarizado
completamente con la motocicleta y
todos sus mandos.


Muchos accidentes se han debido a
un error del conductor de la motocicle-
ta. Un error típico consiste en abrirse
demasiado en una curva a causa del
U11CS4S0.book Page 1 Friday, December 3, 2010 11:25 AM
