MANUEL DU PROPRIÉTARIE
56P-F8199-F0
XT660Z
XT660ZA
Il convient de lire attentivement ce manuel avant la pre-
mière utilisation du véhicule.
56P-F8199-F0 30/6/10 09:36 Página 1
Page 2 of 100

FAU26945
Il convient de lire attentivement ce manuel avant la première utilisation du véhicule. Le manuel doit être remis avec le
véhicule en cas de vente de ce dernier.

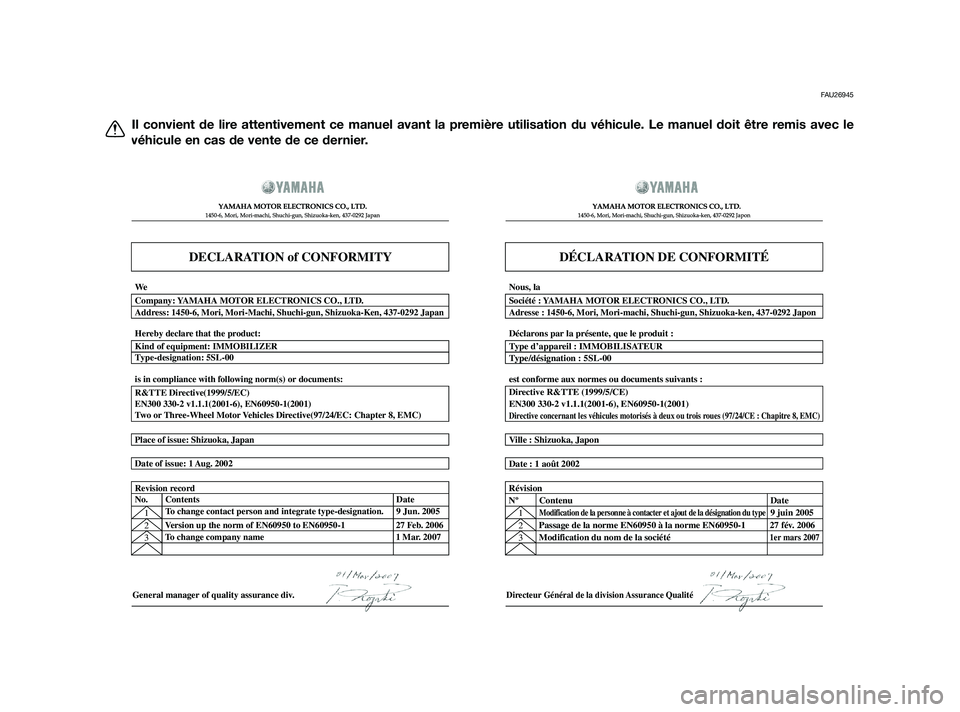

DECLARATION of CONFORMITY
General manager of quality assurance div.
DÉCLARATION DE CONFORMITÉ
Directeur Général de la division Assurance Qualité
1Version up the norm of EN60950 to EN60950-1
To change company name27 Feb. 2006
1 Mar. 20072
3
Revision record
No. Contents Date
To change contact person and integrate type-designation. 9 Jun. 2005
1
Passage de la norme EN60950 à la norme EN60950-1
Modification du nom de la société27 fév. 2006
1er mars 20072
3 Révision
Nº ContenuDateModification de la personne à contacter et ajout de la désignation du type9 juin 2005
Date of issue: 1 Aug. 2002Date : 1 août 2002
Place of issue: Shizuoka, JapanVille : Shizuoka, Japon
R&TTE Directive(1999/5/EC)
EN300 330-2 v1.1.1(2001-6), EN60950-1(2001)
Two or Three-Wheel Motor Vehicles Directive(97/24/EC: Chapter 8, EMC) is in compliance with following norm(s) or documents:Directive R&TTE (1999/5/CE)
EN300 330-2 v1.1.1(2001-6), EN60950-1(2001)
Directive concernant les véhicules motorisés à deux ou trois roues (97/24/CE : Chapitre 8, EMC)
est conforme aux normes ou documents suivants :
Kind of equipment: IMMOBILIZER
Type-designation: 5SL-00 Hereby declare that the product:Type d’appareil : IMMOBILISATEUR
Type/désignation : 5SL-00 Déclarons par la présente, que le produit :
Company: YAMAHA MOTOR ELECTRONICS CO., LTD.
Address: 1450-6, Mori, Mori-Machi, Shuchi-gun, Shizuoka-Ken, 437-0292 JapanWeSociété : YAMAHA MOTOR ELECTRONICS CO., LTD.
Adresse : 1450-6, Mori, Mori-machi, Shuchi-gun, Shizuoka-ken, 437-0292 JaponNous, la
56P-F8199-F0 30/6/10 09:36 Página 2
Page 3 of 100

FAU10102
Bienvenue dans l’univers des deux roues de Yamaha !
Le modèle XT660Z - XT660ZA est le fruit de la vaste expérience de Yamaha dans l’application des technologies de pointe à la
conception et à la construction de produits de qualité supérieure et qui a valu à Yamaha sa réputation dans ce domaine.
Afin de tirer le meilleur parti de toutes les possibilités de la XT660Z - XT660ZA, il faut prendre le temps de lire attentivement ce
manuel. Le Manuel du propriétaire contient non seulement les instructions relatives à l’utilisation, aux contrôles et à l’entretien de
cette moto, mais aussi d’importantes consignes de sécurité destinées à protéger le pilote et les tiers des accidents.
Ce manuel offre en outre de nombreux conseils qui, s’ils sont bien suivis, permettront de conserver la moto en parfait état de marche.
Si la moindre question se pose, il ne faut pas hésiter à consulter un concessionnaire Yamaha.
L’équipe Yamaha espère que ce véhicule procurera à son utilisateur un plaisir de conduite et une sécurité maximum kilomètre après
kilomètre. Ne pas oublier toutefois que la sécurité doit rester la première priorité de tout bon motocycliste !
Yamaha est sans cesse à la recherche d’améliorations dans la conception et la qualité de ses produits. Par conséquent, bien que ce
manuel contienne les informations les plus récentes disponibles au moment de l’impression, il peut ne pas refléter de petites modi-
fications apportées ultérieurement à ce modèle. Au moindre doute concernant le fonctionnement ou l’entretien du véhicule, ne pas
hésiter à consulter un concessionnaire Yamaha.
FWA10031
Lire attentivement ce manuel dans son intégralité avant d’utiliser la moto.
AVERTISSEMENT
INTRODUCTION
56P-F8199-F0 30/6/10 09:36 Página 3
Page 4 of 100
FAU10132

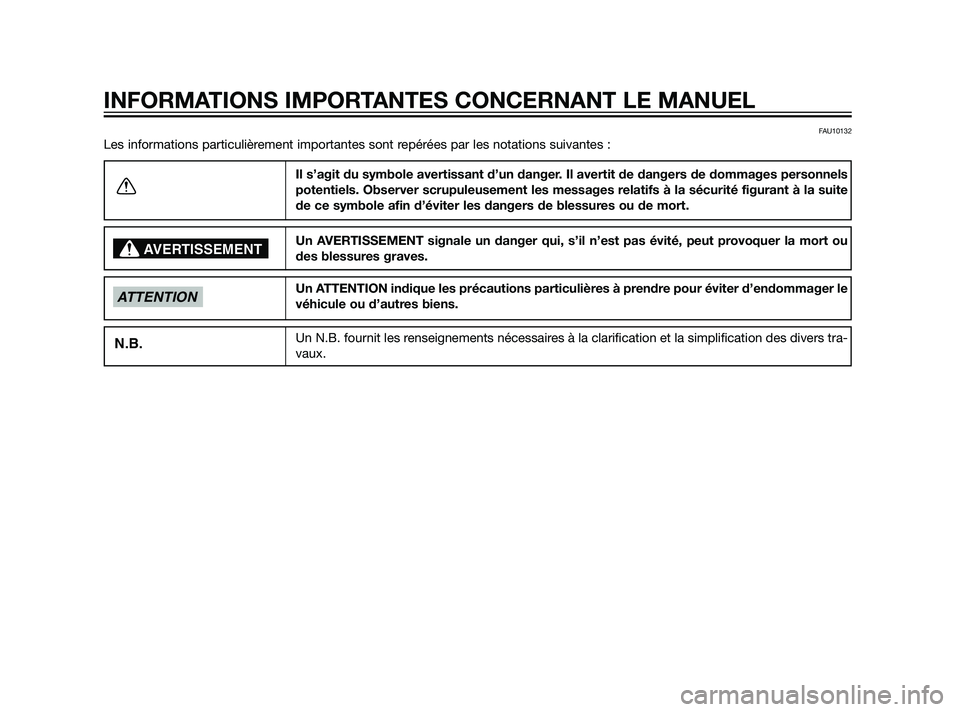

Les informations particulièrement importantes sont repérées par les notations suivantes :
Il s’agit du symbole avertissant d’un danger. Il avertit de dangers de dommages personnels
potentiels. Observer scrupuleusement les messages relatifs à la sécurité figurant à la suite
de ce symbole afin d’éviter les dangers de blessures ou de mort.
Un AVERTISSEMENT signale un danger qui, s’il n’est pas évité, peut provoquer la mort ou
des blessures graves.
Un ATTENTION indique les précautions particulières à prendre pour éviter d’endommager le
véhicule ou d’autres biens.
Un N.B. fournit les renseignements nécessaires à la clarification et la simplification des divers tra-
vaux.
N.B.
ATTENTION
AVERTISSEMENT
INFORMATIONS IMPORTANTES CONCERNANT LE MANUEL
56P-F8199-F0 30/6/10 09:36 Página 4
Page 5 of 100
FAUS1172
XT660Z - XT660ZA
MANUEL DU PROPRIÉTAIRE
© 2010 par YAMAHA MOTOR ESPAÑA S.A.
1er édition, Juin 2010
Tous droits réservés
Toute réimpression ou utilisation
non autorisée sans la permission écrite
de la YAMAHA MOTOR ESPAÑA S.A.
est formellement interdite.
Imprimé en Espagne
INFORMATIONS IMPORTANTES CONCERNANT LE MANUEL
56P-F8199-F0 30/6/10 09:36 Página 5
Page 6 of 100
56P-F8199-F0 30/6/10 09:36 Página 6
Page 7 of 100

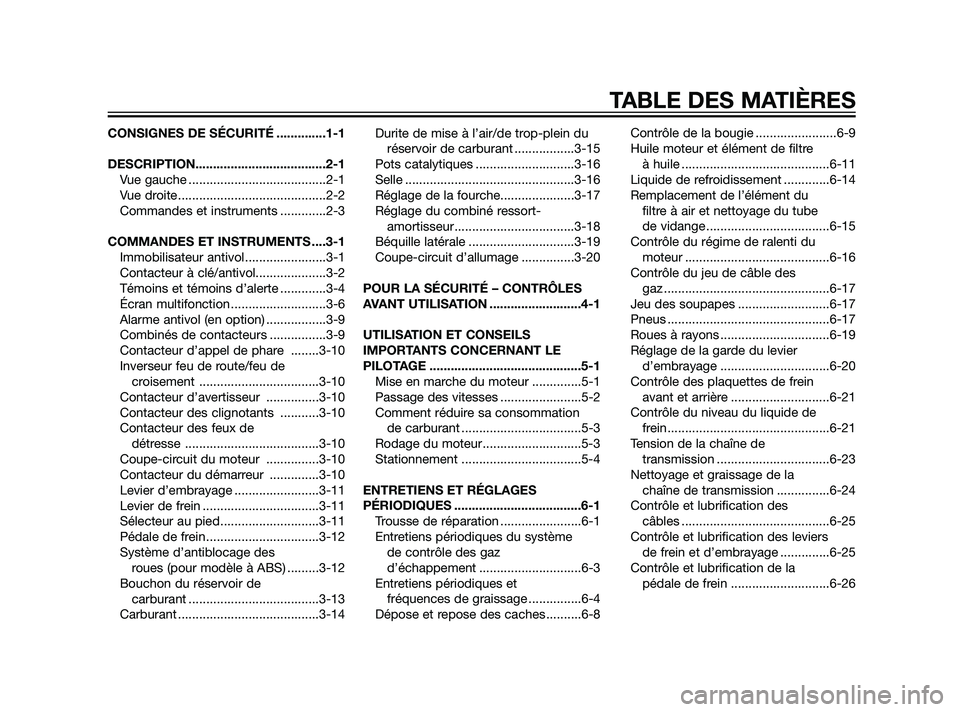

CONSIGNES DE SÉCURITÉ ..............1-1
DESCRIPTION.....................................2-1
Vue gauche .......................................2-1
Vue droite..........................................2-2
Commandes et instruments .............2-3
COMMANDES ET INSTRUMENTS ....3-1
Immobilisateur antivol.......................3-1
Contacteur à clé/antivol....................3-2
Témoins et témoins d’alerte .............3-4
Écran multifonction ...........................3-6
Alarme antivol (en option) .................3-9
Combinés de contacteurs ................3-9
Contacteur d’appel de phare ........3-10
Inverseur feu de route/feu de
croisement ..................................3-10
Contacteur d’avertisseur ...............3-10
Contacteur des clignotants ...........3-10
Contacteur des feux de
détresse ......................................3-10
Coupe-circuit du moteur ...............3-10
Contacteur du démarreur ..............3-10
Levier d’embrayage ........................3-11
Levier de frein .................................3-11
Sélecteur au pied............................3-11
Pédale de frein ................................3-12
Système d’antiblocage des
roues (pour modèle à ABS) .........3-12
Bouchon du réservoir de
carburant .....................................3-13
Carburant ........................................3-14Durite de mise à l’air/de trop-plein du
réservoir de carburant .................3-15
Pots catalytiques ............................3-16
Selle ................................................3-16
Réglage de la fourche.....................3-17
Réglage du combiné ressort-
amortisseur..................................3-18
Béquille latérale ..............................3-19
Coupe-circuit d’allumage ...............3-20
POUR LA SÉCURITÉ – CONTRÔLES
AVANT UTILISATION ..........................4-1
UTILISATION ET CONSEILS
IMPORTANTS CONCERNANT LE
PILOTAGE ...........................................5-1
Mise en marche du moteur ..............5-1
Passage des vitesses .......................5-2
Comment réduire sa consommation
de carburant ..................................5-3
Rodage du moteur............................5-3
Stationnement ..................................5-4
ENTRETIENS ET RÉGLAGES
PÉRIODIQUES ....................................6-1
Trousse de réparation .......................6-1
Entretiens périodiques du système
de contrôle des gaz
d’échappement .............................6-3
Entretiens périodiques et
fréquences de graissage ...............6-4
Dépose et repose des caches ..........6-8Contrôle de la bougie .......................6-9
Huile moteur et élément de filtre
à huile ..........................................6-11
Liquide de refroidissement .............6-14
Remplacement de l’élément du
filtre à air et nettoyage du tube
de vidange ...................................6-15
Contrôle du régime de ralenti du
moteur .........................................6-16
Contrôle du jeu de câble des
gaz ...............................................6-17
Jeu des soupapes ..........................6-17
Pneus ..............................................6-17
Roues à rayons ...............................6-19
Réglage de la garde du levier
d’embrayage ...............................6-20
Contrôle des plaquettes de frein
avant et arrière ............................6-21
Contrôle du niveau du liquide de
frein..............................................6-21
Tension de la chaîne de
transmission ................................6-23
Nettoyage et graissage de la
chaîne de transmission ...............6-24
Contrôle et lubrification des
câbles ..........................................6-25
Contrôle et lubrification des leviers
de frein et d’embrayage ..............6-25
Contrôle et lubrification de la
pédale de frein ............................6-26
TABLE DES MATIÈRES
56P-F8199-F0 30/6/10 09:36 Página 7
Page 8 of 100

Contrôle et lubrification de la
béquille latérale ...........................6-26
Lubrification de la suspension
arrière ..........................................6-27
Lubrification des pivots du bras
oscillant .......................................6-27
Contrôle de la fourche ....................6-27
Contrôle de la direction ..................6-28
Contrôle des roulements de
roue .............................................6-29
Batterie ...........................................6-29
Remplacement des fusibles ...........6-31
Remplacement d’une ampoule
de phare ......................................6-32
Feu arrière/stop ..............................6-33
Remplacement d’une ampoule
de clignotant................................6-34
Remplacement de l’ampoule
d’éclairage de la plaque
d’immatriculation .........................6-34
Remplacement d’une ampoule
de veilleuse..................................6-34
Calage de la moto ..........................6-35
Roue avant......................................6-36
Roue arrière ....................................6-37
Diagnostic de pannes .....................6-38
Schémas de diagnostic de
pannes .........................................6-40
SOIN ET REMISAGE DE LA MOTO...7-1
Remarque concernant les pièces de
couleur mate .................................7-1Soin ...................................................7-1
Remisage ..........................................7-3
CARACTÉRISTIQUES.........................8-1
RENSEIGNEMENTS
COMPLÉMENTAIRES .........................9-1
Numéros d’identification...................9-1
TABLE DES MATIÈRES
56P-F8199-F0 30/6/10 09:36 Página 8
