INHALT
Haupt- und Seitenständer prüfen
und schmieren .......................... 6-26
Schwingen-Drehpunkte
schmieren ................................. 6-27
Teleskopgabel prüfen ................... 6-27
Lenkung prüfen ............................ 6-28
Radlager prüfen ............................ 6-28
Batterie ......................................... 6-29
Sicherungen wechseln ................. 6-30
Scheinwerferlampe
auswechseln ............................. 6-31
Rücklicht/Bremslicht ..................... 6-32
Blinkerlampe auswechseln ........... 6-33
Kennzeichenleuchten-Lampe
auswechseln ............................. 6-33
Standlichtlampe auswechseln ...... 6-34
Vorderrad ..................................... 6-35
Hinterrad ....................................... 6-36
Fehlersuche .................................. 6-37
Fehlersuchdiagramm .................... 6-39
PFLEGE UND STILLLEGUNG DES
MOTORRADS.................................... 7-1
Vorsicht bei Mattfarben .................. 7-1
Pflege ............................................. 7-1
Abstellen ......................................... 7-4
TECHNISCHE DATEN ......................8-1
KUNDENINFORMATION................... 9-1
Identifizierungsnummern ................9-1
U5WMG8G0.book Page 2 Tuesday, August 17, 2010 10:18 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-37
6
GAU25843

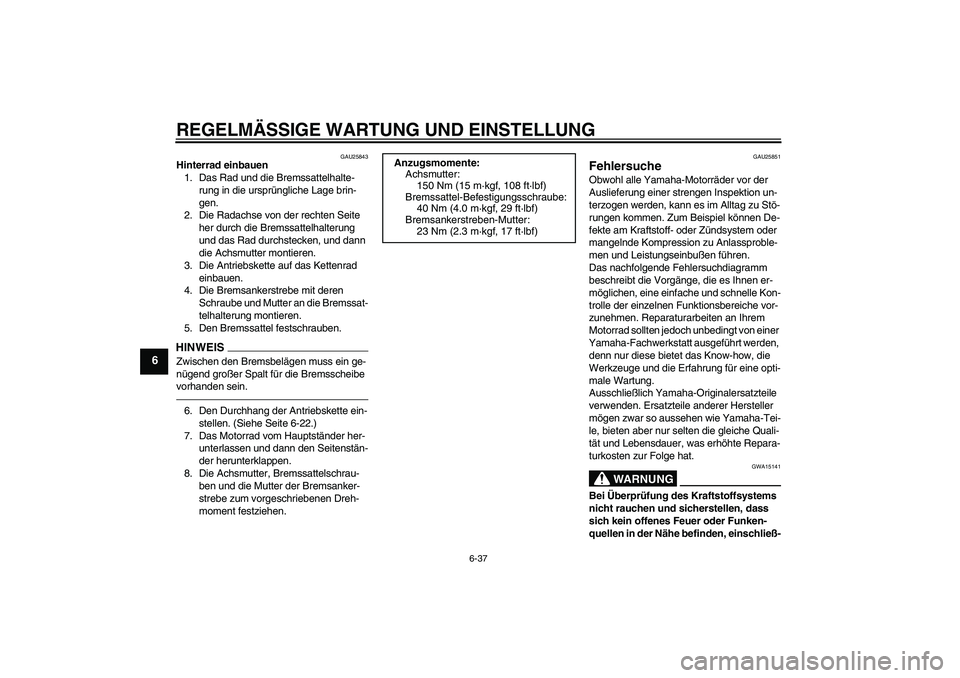

Hinterrad einbauen
1. Das Rad und die Bremssattelhalte-
rung in die ursprüngliche Lage brin-
gen.
2. Die Radachse von der rechten Seite
her durch die Bremssattelhalterung
und das Rad durchstecken, und dann
die Achsmutter montieren.
3. Die Antriebskette auf das Kettenrad
einbauen.
4. Die Bremsankerstrebe mit deren
Schraube und Mutter an die Bremssat-
telhalterung montieren.
5. Den Bremssattel festschrauben.HINWEI
S
Zwischen den Bremsbelägen muss ein ge-
nügend großer Spalt für die Bremsscheibe
vorhanden sein.6. Den Durchhang der Antriebskette ein-
stellen. (Siehe Seite 6-22.)
7. Das Motorrad vom Hauptständer her-
unterlassen und dann den Seitenstän-
der herunterklappen.
8. Die Achsmutter, Bremssattelschrau-
ben und die Mutter der Bremsanker-
strebe zum vorgeschriebenen Dreh-
moment festziehen.
GAU25851
Fehlersuche Obwohl alle Yamaha-Motorräder vor der
Auslieferung einer strengen Inspektion un-
terzogen werden, kann es im Alltag zu Stö-
rungen kommen. Zum Beispiel können De-
fekte am Kraftstoff- oder Zündsystem oder
mangelnde Kompression zu Anlassproble-
men und Leistungseinbußen führen.
Das nachfolgende Fehlersuchdiagramm
beschreibt die Vorgänge, die es Ihnen er-
möglichen, eine einfache und schnelle Kon-
trolle der einzelnen Funktionsbereiche vor-
zunehmen. Reparaturarbeiten an Ihrem
Motorrad sollten jedoch unbedingt von einer
Yamaha-Fachwerkstatt ausgeführt werden,
denn nur diese bietet das Know-how, die
Werkzeuge und die Erfahrung für eine opti-
male Wartung.
Ausschließlich Yamaha-Originalersatzteile
verwenden. Ersatzteile anderer Hersteller
mögen zwar so aussehen wie Yamaha-Tei-
le, bieten aber nur selten die gleiche Quali-
tät und Lebensdauer, was erhöhte Repara-
turkosten zur Folge hat.
WARNUNG
GWA15141
Bei Überprüfung des Kraftstoffsystems
nicht rauchen und sicherstellen, dass
sich kein offenes Feuer oder Funken-
quellen in der Nähe befinden, einschließ- Anzugsmomente:
Achsmutter:
150 Nm (15 m·kgf, 108 ft·lbf)
Bremssattel-Befestigungsschraube:
40 Nm (4.0 m·kgf, 29 ft·lbf)
Bremsankerstreben-Mutter:
23 Nm (2.3 m·kgf, 17 ft·lbf)
U5WMG8G0.book Page 37 Tuesday, August 17, 2010 10:18 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-39
6
GAU42602

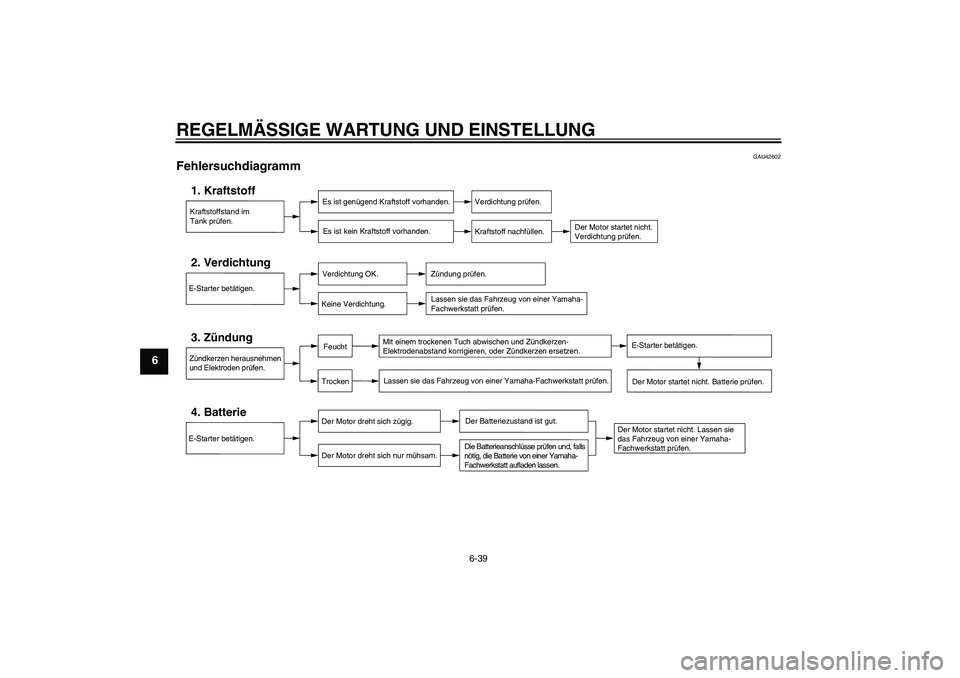

Fehlersuchdiagramm
Kraftstoffstand im
Tank prüfen.1. Kraftstoff
Es ist genügend Kraftstoff vorhanden.
Es ist kein Kraftstoff vorhanden.
Verdichtung prüfen.
Kraftstoff nachfüllen.
Der Motor startet nicht.
Verdichtung prüfen.
E-Starter betätigen.2. Verdichtung
Verdichtung OK.
Keine Verdichtung.
Zündung prüfen.
Lassen sie das Fahrzeug von einer Yamaha-
Fachwerkstatt prüfen.
Zündkerzen herausnehmen
und Elektroden prüfen.3. Zündung
Mit einem trockenen Tuch abwischen und Zündkerzen-
Elektrodenabstand korrigieren, oder Zündkerzen ersetzen.
Lassen sie das Fahrzeug von einer Yamaha-Fachwerkstatt prüfen.
Der Motor startet nicht. Lassen sie
das Fahrzeug von einer Yamaha-
Fachwerkstatt prüfen.
Der Motor startet nicht. Batterie prüfen.
E-Starter betätigen.4. Batterie
Der Motor dreht sich zügig.
Der Motor dreht sich nur mühsam.
Der Batteriezustand ist gut.Die Batterieanschlüsse prüfen und, falls
nötig, die Batterie von einer Yamaha-
Fachwerkstatt aufladen lassen.
TrockenFeucht
E-Starter betätigen.
U5WMG8G0.book Page 39 Tuesday, August 17, 2010 10:18 AM

INDEXAAbblendschalter .................................... 3-10
Abdeckungen, abnehmen und
montieren.............................................. 6-9
Ablagefach ............................................ 3-17
Abstellen ................................................. 7-4
Antriebsketten-Durchhang .................... 6-22
Antriebskette, säubern und
schmieren ........................................... 6-24
Anzeigeleuchte des
Wegfahrsperren-Systems ..................... 3-4BBatterie.................................................. 6-29
Blinker-Kontrollleuchten .......................... 3-4
Blinkerlampe, auswechseln .................. 6-33
Blinkerschalter ...................................... 3-10
Bordwerkzeug ......................................... 6-2
Bowdenzüge, prüfen und schmieren .... 6-24
Bremslichtschalter................................. 6-19
Brems- und
Kupplungsflüssigkeitsstand, prüfen .... 6-21
Brems- und Kupplungsflüssigkeit,
wechseln............................................. 6-22DDiebstahlanlage (Sonderzubehör) .......... 3-9
Drehzahlmesser ...................................... 3-5EEinfahrvorschriften .................................. 5-3
EXUP-System ....................................... 3-21FFahrzeug-Identifizierungsnummer .......... 9-1
Federbeine, einstellen........................... 3-19
Fehlersuchdiagramm ............................ 6-39
Fehlersuche .......................................... 6-37Fernlicht-Kontrollleuchte ......................... 3-4
Fußbremshebel .................................... 3-12
Fußbrems- und Schalthebel, prüfen
und schmieren.................................... 6-25
Fußschalthebel ..................................... 3-11
GGasdrehgriff und Gaszug, kontrollieren
und schmieren.................................... 6-25
Geschwindigkeitsmesser ........................ 3-5HHandbremshebel .................................. 3-12
Handbrems- und Kupplungshebel,
prüfen und schmieren ........................ 6-26
Haupt- und Seitenständer, prüfen und
schmieren........................................... 6-26
Helmhalter ............................................ 3-16
Hinterrad ............................................... 6-36
Hupenschalter ...................................... 3-10IIdentifizierungsnummern ........................ 9-1KKatalysatoren........................................ 3-15
Kennzeichenleuchten-Lampe,
auswechseln ...................................... 6-33
Kontroll- und Warnleuchten .................... 3-4
Kraftstoff ............................................... 3-13
Kraftstofftank-Belüftungsschlauch/
Überlaufschlauch ............................... 3-15
Kraftstoff, Tipps zum Sparen .................. 5-3
Kupplungshebel ........................... 3-11, 6-19LLage der Teile......................................... 2-1
Leerlauf-Kontrollleuchte.......................... 3-4
Lenkerarmaturen .................................... 3-9Lenkung, prüfen .................................... 6-28
Lichthupenschalter ................................ 3-10
Luftfiltereinsatz und Ablassschlauch,
wechseln und reinigen ........................ 6-14
MModellcode-Plakette................................ 9-1
Motor anlassen........................................ 5-1
Motoröl und Ölfiltereinsatz .................... 6-11
Motorstoppschalter................................ 3-10
Motorstörungs-Warnleuchte .................... 3-4
Multifunktionsanzeige.............................. 3-6OÖlstand-Warnleuchte .............................. 3-4PParken ..................................................... 5-4
Pflege ...................................................... 7-1RRäder .................................................... 6-18
Radlager, prüfen ................................... 6-28
Reifen .................................................... 6-16
Rücklicht/Bremslicht .............................. 6-32SSchalten .................................................. 5-2
Scheibenbremsbeläge des Vorder-
und Hinterrads, prüfen ........................ 6-20
Scheinwerferlampe, auswechseln......... 6-31
Schwingen-Drehpunkte, schmieren ...... 6-27
Seitenständer ........................................ 3-22
Sicherheitsinformationen......................... 1-1
Sicherungen, wechseln ......................... 6-30
Sitzbank ................................................ 3-16
Spanngurt-Halterungen ......................... 3-21
Spiel des Gasdrehgriffs, prüfen............. 6-15
Spiel des Handbremshebels, prüfen ..... 6-19
