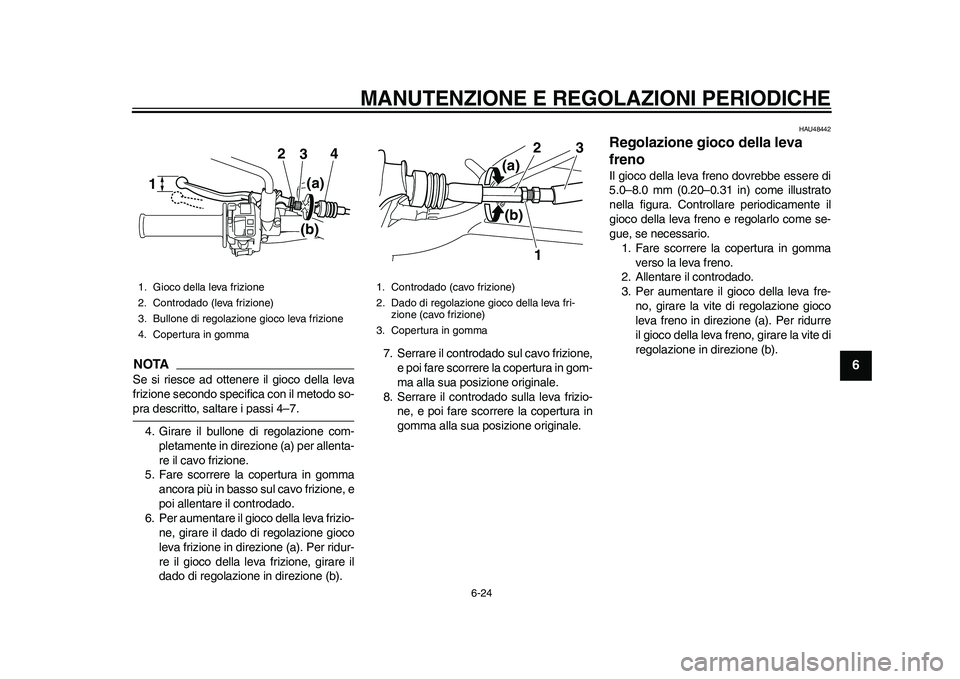

Page 65 of 98

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-24
2
3
4
567
8
9
NOTASe si riesce ad ottenere il gioco della leva
frizione secondo specifica con il metodo so-pra descritto, saltare i passi 4–7.
4. Girare il bullone di regolazione com-
pletamente in direzione (a) per allenta-
re il cavo frizione.
5. Fare scorrere la copertura in gomma
ancora più in basso sul cavo frizione, e
poi allentare il controdado.
6. Per aumentare il gioco della leva frizio-
ne, girare il dado di regolazione gioco
leva frizione in direzione (a). Per ridur-
re il gioco della leva frizione, girare il
dado di regolazione in direzione (b).7. Serrare il controdado sul cavo frizione,
e poi fare scorrere la copertura in gom-
ma alla sua posizione originale.
8. Serrare il controdado sulla leva frizio-
ne, e poi fare scorrere la copertura in
gomma alla sua posizione originale.
HAU48442
Regolazione gioco della leva
freno Il gioco della leva freno dovrebbe essere di
5.0–8.0 mm (0.20–0.31 in) come illustrato
nella figura. Controllare periodicamente il
gioco della leva freno e regolarlo come se-
gue, se necessario.
1. Fare scorrere la copertura in gomma
verso la leva freno.
2. Allentare il controdado.
3. Per aumentare il gioco della leva fre-
no, girare la vite di regolazione gioco
leva freno in direzione (a). Per ridurre
il gioco della leva freno, girare la vite di
regolazione in direzione (b).
1. Gioco della leva frizione
2. Controdado (leva frizione)
3. Bullone di regolazione gioco leva frizione
4. Copertura in gomma
3 2
1
4
(a)(b)
1. Controdado (cavo frizione)
2. Dado di regolazione gioco della leva fri-
zione (cavo frizione)
3. Copertura in gomma
1 2
3
(a)
(b)
32D-9-H6.book 24 ページ 2011年1月12日 水曜日 午後1時32分

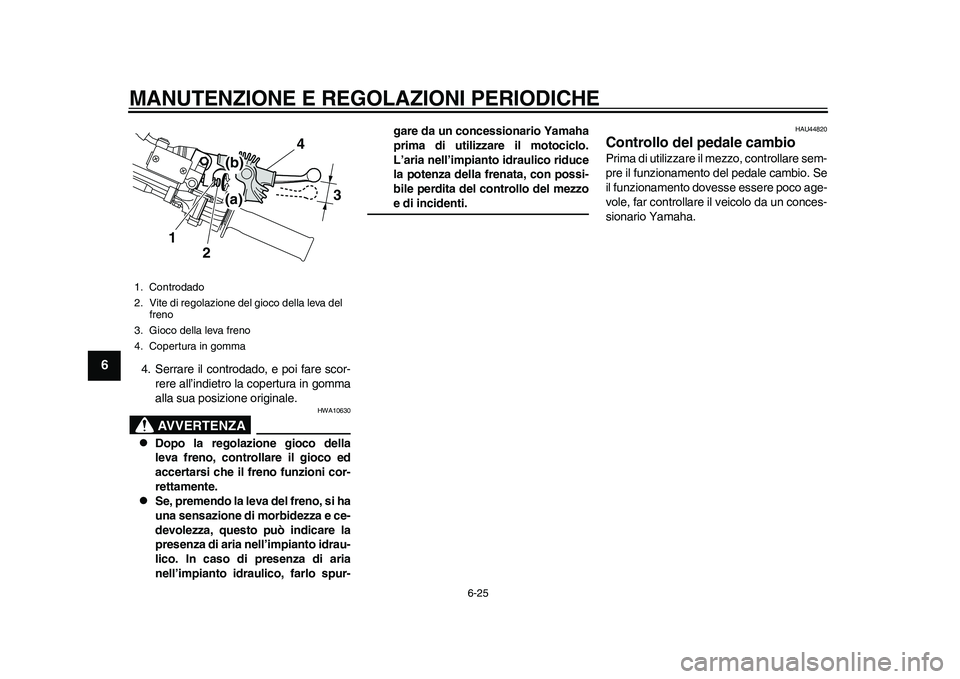

Page 66 of 98

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-25
1
2
3
4
56
7
8
9
4. Serrare il controdado, e poi fare scor-
rere all’indietro la copertura in gomma
alla sua posizione originale.
AVVERTENZA
HWA10630
Dopo la regolazione gioco della
leva freno, controllare il gioco ed
accertarsi che il freno funzioni cor-
rettamente.
Se, premendo la leva del freno, si ha
una sensazione di morbidezza e ce-
devolezza, questo può indicare la
presenza di aria nell’impianto idrau-
lico. In caso di presenza di aria
nell’impianto idraulico, farlo spur-gare da un concessionario Yamaha
prima di utilizzare il motociclo.
L’aria nell’impianto idraulico riduce
la potenza della frenata, con possi-
bile perdita del controllo del mezzo
e di incidenti.
HAU44820
Controllo del pedale cambio Prima di utilizzare il mezzo, controllare sem-
pre il funzionamento del pedale cambio. Se
il funzionamento dovesse essere poco age-
vole, far controllare il veicolo da un conces-
sionario Yamaha.
1. Controdado
2. Vite di regolazione del gioco della leva del
freno
3. Gioco della leva freno
4. Copertura in gomma
3
1
2
4
(b)
(a)
32D-9-H6.book 25 ページ 2011年1月12日 水曜日 午後1時32分

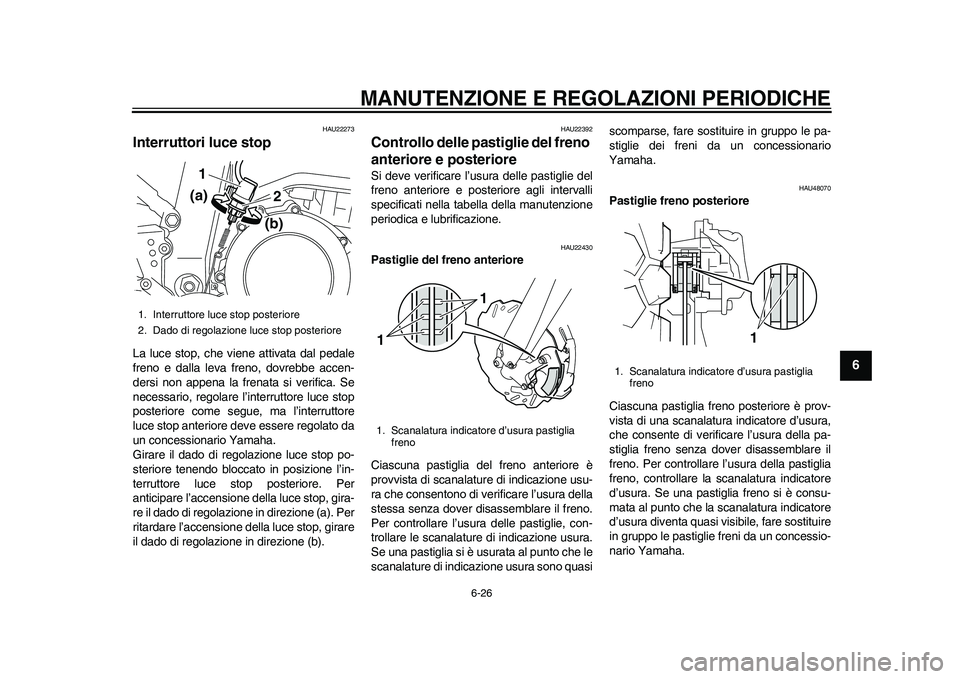

Page 67 of 98

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-26
2
3
4
567
8
9
HAU22273
Interruttori luce stop La luce stop, che viene attivata dal pedale
freno e dalla leva freno, dovrebbe accen-
dersi non appena la frenata si verifica. Se
necessario, regolare l’interruttore luce stop
posteriore come segue, ma l’interruttore
luce stop anteriore deve essere regolato da
un concessionario Yamaha.
Girare il dado di regolazione luce stop po-
steriore tenendo bloccato in posizione l’in-
terruttore luce stop posteriore. Per
anticipare l’accensione della luce stop, gira-
re il dado di regolazione in direzione (a). Per
ritardare l’accensione della luce stop, girare
il dado di regolazione in direzione (b).
HAU22392
Controllo delle pastiglie del freno
anteriore e posteriore Si deve verificare l’usura delle pastiglie del
freno anteriore e posteriore agli intervalli
specificati nella tabella della manutenzione
periodica e lubrificazione.
HAU22430
Pastiglie del freno anteriore
Ciascuna pastiglia del freno anteriore è
provvista di scanalature di indicazione usu-
ra che consentono di verificare l’usura della
stessa senza dover disassemblare il freno.
Per controllare l’usura delle pastiglie, con-
trollare le scanalature di indicazione usura.
Se una pastiglia si è usurata al punto che le
scanalature di indicazione usura sono quasiscomparse, fare sostituire in gruppo le pa-
stiglie dei freni da un concessionario
Yamaha.
HAU48070
Pastiglie freno posteriore
Ciascuna pastiglia freno posteriore è prov-
vista di una scanalatura indicatore d’usura,
che consente di verificare l’usura della pa-
stiglia freno senza dover disassemblare il
freno. Per controllare l’usura della pastiglia
freno, controllare la scanalatura indicatore
d’usura. Se una pastiglia freno si è consu-
mata al punto che la scanalatura indicatore
d’usura diventa quasi visibile, fare sostituire
in gruppo le pastiglie freni da un concessio-
nario Yamaha.
1. Interruttore luce stop posteriore
2. Dado di regolazione luce stop posteriore
1
2(b) (a)
1. Scanalatura indicatore d’usura pastiglia
freno11
1. Scanalatura indicatore d’usura pastiglia
freno
1
32D-9-H6.book 26 ページ 2011年1月12日 水曜日 午後1時32分

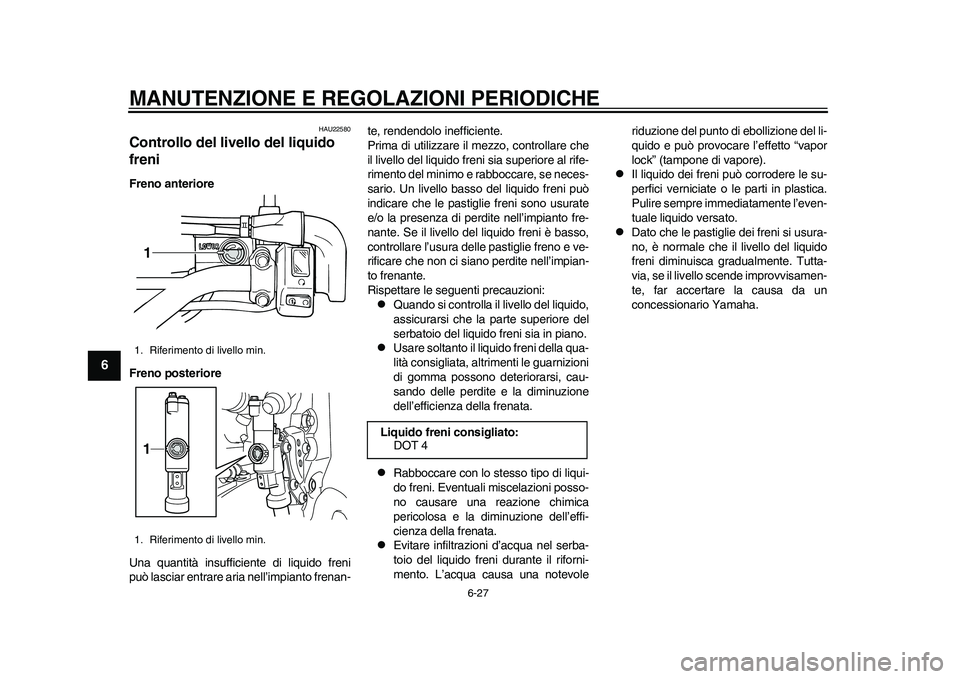

Page 68 of 98

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-27
1
2
3
4
56
7
8
9
HAU22580
Controllo del livello del liquido
freni Freno anteriore
Freno posteriore
Una quantità insufficiente di liquido freni
può lasciar entrare aria nell’impianto frenan-te, rendendolo inefficiente.
Prima di utilizzare il mezzo, controllare che
il livello del liquido freni sia superiore al rife-
rimento del minimo e rabboccare, se neces-
sario. Un livello basso del liquido freni può
indicare che le pastiglie freni sono usurate
e/o la presenza di perdite nell’impianto fre-
nante. Se il livello del liquido freni è basso,
controllare l’usura delle pastiglie freno e ve-
rificare che non ci siano perdite nell’impian-
to frenante.
Rispettare le seguenti precauzioni:
Quando si controlla il livello del liquido,
assicurarsi che la parte superiore del
serbatoio del liquido freni sia in piano.
Usare soltanto il liquido freni della qua-
lità consigliata, altrimenti le guarnizioni
di gomma possono deteriorarsi, cau-
sando delle perdite e la diminuzione
dell’efficienza della frenata.
Rabboccare con lo stesso tipo di liqui-
do freni. Eventuali miscelazioni posso-
no causare una reazione chimica
pericolosa e la diminuzione dell’effi-
cienza della frenata.
Evitare infiltrazioni d’acqua nel serba-
toio del liquido freni durante il riforni-
mento. L’acqua causa una notevoleriduzione del punto di ebollizione del li-
quido e può provocare l’effetto “vapor
lock” (tampone di vapore).
Il liquido dei freni può corrodere le su-
perfici verniciate o le parti in plastica.
Pulire sempre immediatamente l’even-
tuale liquido versato.
Dato che le pastiglie dei freni si usura-
no, è normale che il livello del liquido
freni diminuisca gradualmente. Tutta-
via, se il livello scende improvvisamen-
te, far accertare la causa da un
concessionario Yamaha.
1. Riferimento di livello min.
1. Riferimento di livello min.11
Liquido freni consigliato:
DOT 4
32D-9-H6.book 27 ページ 2011年1月12日 水曜日 午後1時32分

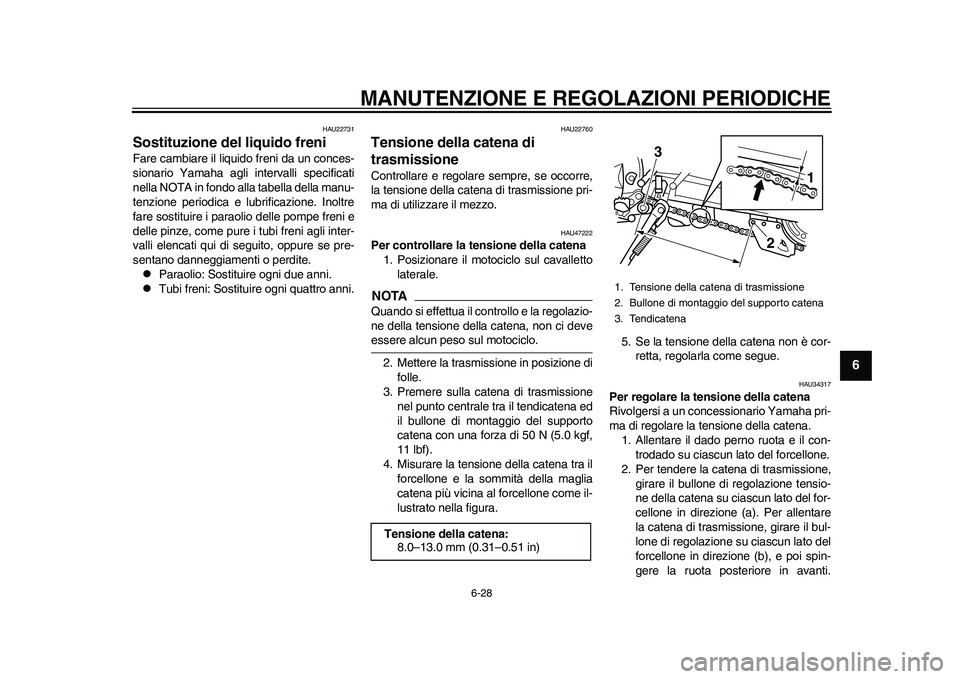

Page 69 of 98

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-28
2
3
4
567
8
9
HAU22731
Sostituzione del liquido freni Fare cambiare il liquido freni da un conces-
sionario Yamaha agli intervalli specificati
nella NOTA in fondo alla tabella della manu-
tenzione periodica e lubrificazione. Inoltre
fare sostituire i paraolio delle pompe freni e
delle pinze, come pure i tubi freni agli inter-
valli elencati qui di seguito, oppure se pre-
sentano danneggiamenti o perdite.
Paraolio: Sostituire ogni due anni.
Tubi freni: Sostituire ogni quattro anni.
HAU22760
Tensione della catena di
trasmissione Controllare e regolare sempre, se occorre,
la tensione della catena di trasmissione pri-
ma di utilizzare il mezzo.
HAU47222
Per controllare la tensione della catena
1. Posizionare il motociclo sul cavalletto
laterale.NOTAQuando si effettua il controllo e la regolazio-
ne della tensione della catena, non ci deveessere alcun peso sul motociclo.
2. Mettere la trasmissione in posizione di
folle.
3. Premere sulla catena di trasmissione
nel punto centrale tra il tendicatena ed
il bullone di montaggio del supporto
catena con una forza di 50 N (5.0 kgf,
11 lbf).
4. Misurare la tensione della catena tra il
forcellone e la sommità della maglia
catena più vicina al forcellone come il-
lustrato nella figura.5. Se la tensione della catena non è cor-
retta, regolarla come segue.
HAU34317
Per regolare la tensione della catena
Rivolgersi a un concessionario Yamaha pri-
ma di regolare la tensione della catena.
1. Allentare il dado perno ruota e il con-
trodado su ciascun lato del forcellone.
2. Per tendere la catena di trasmissione,
girare il bullone di regolazione tensio-
ne della catena su ciascun lato del for-
cellone in direzione (a). Per allentare
la catena di trasmissione, girare il bul-
lone di regolazione su ciascun lato del
forcellone in direzione (b), e poi spin-
gere la ruota posteriore in avanti. Tensione della catena:
8.0–13.0 mm (0.31–0.51 in) 1. Tensione della catena di trasmissione
2. Bullone di montaggio del supporto catena
3. Tendicatena
1
3
2
32D-9-H6.book 28 ページ 2011年1月12日 水曜日 午後1時32分

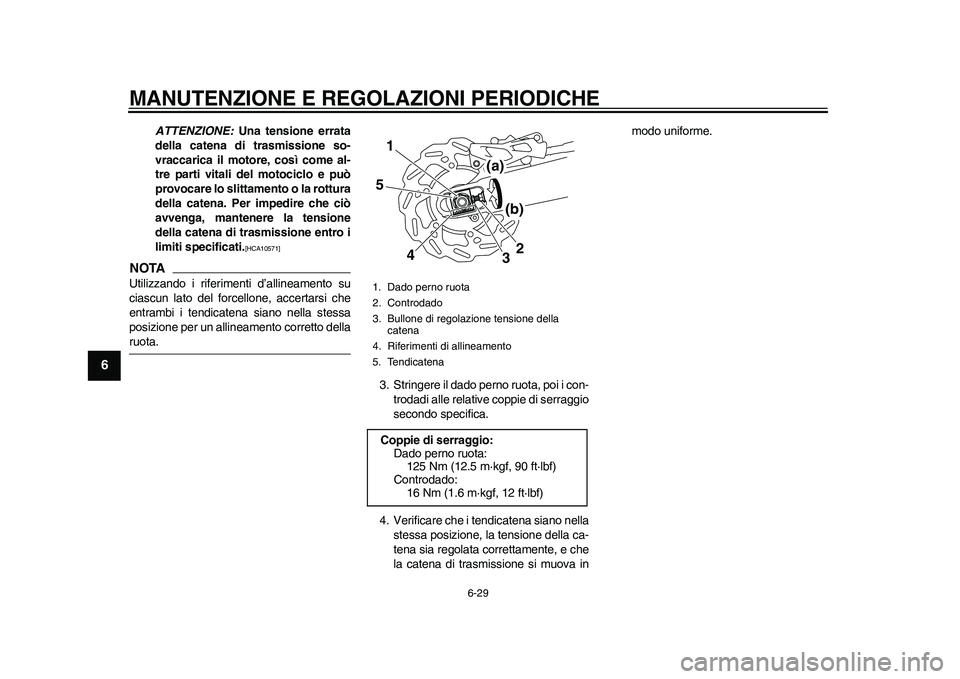

Page 70 of 98

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-29
1
2
3
4
56
7
8
9
ATTENZIONE: Una tensione errata
della catena di trasmissione so-
vraccarica il motore, così come al-
tre parti vitali del motociclo e può
provocare lo slittamento o la rottura
della catena. Per impedire che ciò
avvenga, mantenere la tensione
della catena di trasmissione entro i
limiti specificati.
[HCA10571]
NOTAUtilizzando i riferimenti d’allineamento su
ciascun lato del forcellone, accertarsi che
entrambi i tendicatena siano nella stessa
posizione per un allineamento corretto dellaruota.
3. Stringere il dado perno ruota, poi i con-
trodadi alle relative coppie di serraggio
secondo specifica.
4. Verificare che i tendicatena siano nella
stessa posizione, la tensione della ca-
tena sia regolata correttamente, e che
la catena di trasmissione si muova inmodo uniforme.
1. Dado perno ruota
2. Controdado
3. Bullone di regolazione tensione della
catena
4. Riferimenti di allineamento
5. TendicatenaCoppie di serraggio:
Dado perno ruota:
125 Nm (12.5 m·kgf, 90 ft·lbf)
Controdado:
16 Nm (1.6 m·kgf, 12 ft·lbf)15
32
4
(b)
(a)
32D-9-H6.book 29 ページ 2011年1月12日 水曜日 午後1時32分

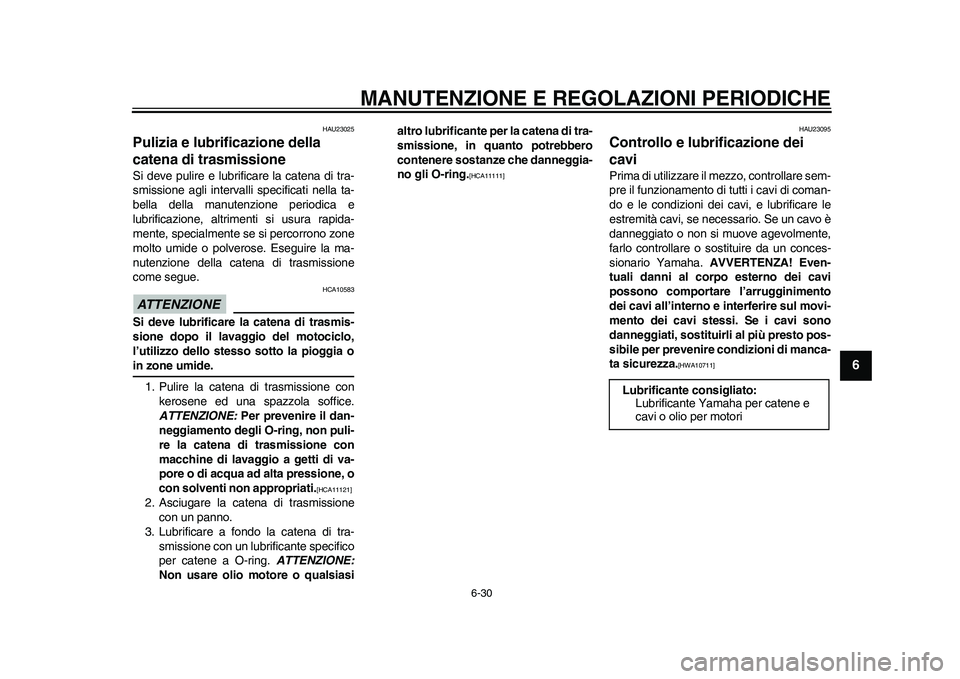

Page 71 of 98

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-30
2
3
4
567
8
9
HAU23025
Pulizia e lubrificazione della
catena di trasmissione Si deve pulire e lubrificare la catena di tra-
smissione agli intervalli specificati nella ta-
bella della manutenzione periodica e
lubrificazione, altrimenti si usura rapida-
mente, specialmente se si percorrono zone
molto umide o polverose. Eseguire la ma-
nutenzione della catena di trasmissione
come segue.ATTENZIONE
HCA10583
Si deve lubrificare la catena di trasmis-
sione dopo il lavaggio del motociclo,
l’utilizzo dello stesso sotto la pioggia oin zone umide.
1. Pulire la catena di trasmissione con
kerosene ed una spazzola soffice.
ATTENZIONE: Per prevenire il dan-
neggiamento degli O-ring, non puli-
re la catena di trasmissione con
macchine di lavaggio a getti di va-
pore o di acqua ad alta pressione, o
con solventi non appropriati.
[HCA11121]
2. Asciugare la catena di trasmissione
con un panno.
3. Lubrificare a fondo la catena di tra-
smissione con un lubrificante specifico
per catene a O-ring. ATTENZIONE:
Non usare olio motore o qualsiasialtro lubrificante per la catena di tra-
smissione, in quanto potrebbero
contenere sostanze che danneggia-
no gli O-ring.
[HCA11111]
HAU23095
Controllo e lubrificazione dei
cavi Prima di utilizzare il mezzo, controllare sem-
pre il funzionamento di tutti i cavi di coman-
do e le condizioni dei cavi, e lubrificare le
estremità cavi, se necessario. Se un cavo è
danneggiato o non si muove agevolmente,
farlo controllare o sostituire da un conces-
sionario Yamaha. AVVERTENZA! Even-
tuali danni al corpo esterno dei cavi
possono comportare l’arrugginimento
dei cavi all’interno e interferire sul movi-
mento dei cavi stessi. Se i cavi sono
danneggiati, sostituirli al più presto pos-
sibile per prevenire condizioni di manca-
ta sicurezza.
[HWA10711]
Lubrificante consigliato:
Lubrificante Yamaha per catene e
cavi o olio per motori
32D-9-H6.book 30 ページ 2011年1月12日 水曜日 午後1時32分
Page 72 of 98

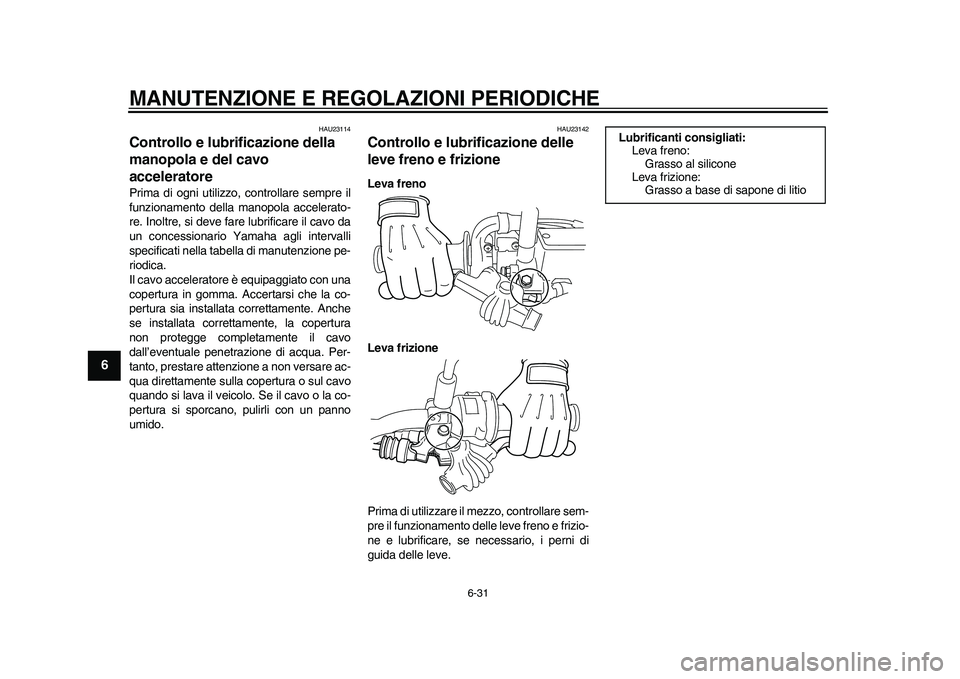

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-31
1
2
3
4
56
7
8
9
HAU23114
Controllo e lubrificazione della
manopola e del cavo
acceleratore Prima di ogni utilizzo, controllare sempre il
funzionamento della manopola accelerato-
re. Inoltre, si deve fare lubrificare il cavo da
un concessionario Yamaha agli intervalli
specificati nella tabella di manutenzione pe-
riodica.
Il cavo acceleratore è equipaggiato con una
copertura in gomma. Accertarsi che la co-
pertura sia installata correttamente. Anche
se installata correttamente, la copertura
non protegge completamente il cavo
dall’eventuale penetrazione di acqua. Per-
tanto, prestare attenzione a non versare ac-
qua direttamente sulla copertura o sul cavo
quando si lava il veicolo. Se il cavo o la co-
pertura si sporcano, pulirli con un panno
umido.
HAU23142
Controllo e lubrificazione delle
leve freno e frizione Leva freno
Leva frizione
Prima di utilizzare il mezzo, controllare sem-
pre il funzionamento delle leve freno e frizio-
ne e lubrificare, se necessario, i perni di
guida delle leve.
Lubrificanti consigliati:
Leva freno:
Grasso al silicone
Leva frizione:
Grasso a base di sapone di litio
32D-9-H6.book 31 ページ 2011年1月12日 水曜日 午後1時32分
