2011 YAMAHA WR 250R Manuale duso (in Italian)

PULIZIA E RIMESSAGGIO DEL MOTOCICLO
7-3
2
3
4
5
678
9

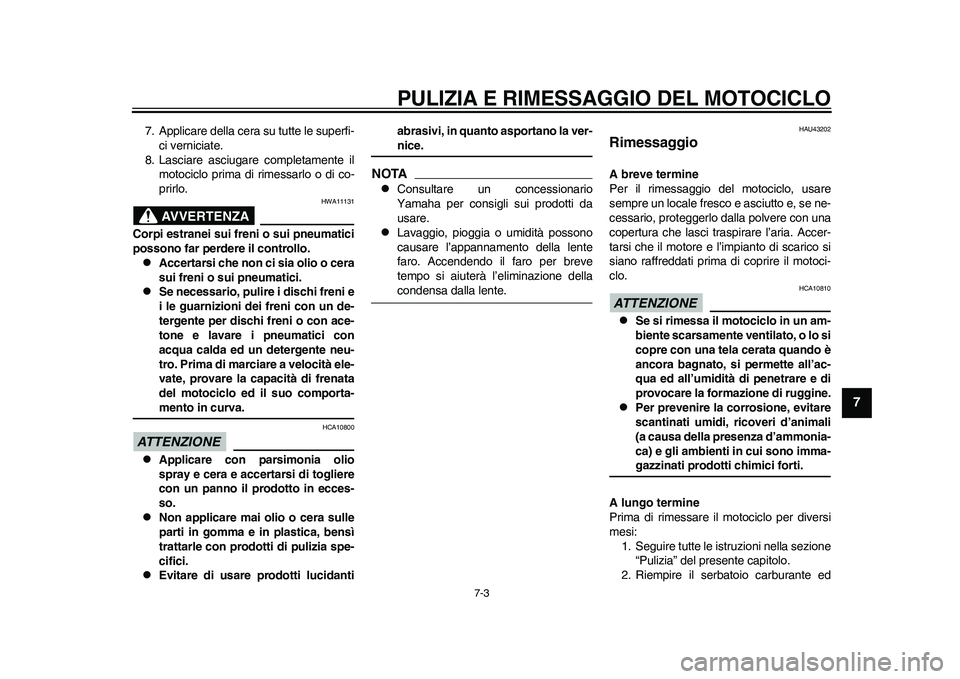

7. Applicare della cera su tutte le superfi-
ci verniciate.
8. Lasciare asciugare completamente il
motociclo prima di rimessarlo o di co-
prirlo.
AVVERTENZA
HWA11131
Corpi estranei sui freni o sui pneumatici
possono far perdere il controllo.
Accertarsi che non ci sia olio o cera
sui freni o sui pneumatici.

Se necessario, pulire i dischi freni e
i le guarnizioni dei freni con un de-
tergente per dischi freni o con ace-
tone e lavare i pneumatici con
acqua calda ed un detergente neu-
tro. Prima di marciare a velocità ele-
vate, provare la capacità di frenata
del motociclo ed il suo comporta-mento in curva.
ATTENZIONE
HCA10800

Applicare con parsimonia olio
spray e cera e accertarsi di togliere
con un panno il prodotto in ecces-
so.

Non applicare mai olio o cera sulle
parti in gomma e in plastica, bensì
trattarle con prodotti di pulizia spe-
cifici.

Evitare di usare prodotti lucidantiabrasivi, in quanto asportano la ver-
nice.
NOTA
Consultare un concessionario
Yamaha per consigli sui prodotti da
usare.

Lavaggio, pioggia o umidità possono
causare l’appannamento della lente
faro. Accendendo il faro per breve
tempo si aiuterà l’eliminazione dellacondensa dalla lente.
HAU43202
Rimessaggio A breve termine
Per il rimessaggio del motociclo, usare
sempre un locale fresco e asciutto e, se ne-
cessario, proteggerlo dalla polvere con una
copertura che lasci traspirare l’aria. Accer-
tarsi che il motore e l’impianto di scarico si
siano raffreddati prima di coprire il motoci-
clo.ATTENZIONE
HCA10810

Se si rimessa il motociclo in un am-
biente scarsamente ventilato, o lo si
copre con una tela cerata quando è
ancora bagnato, si permette all’ac-
qua ed all’umidità di penetrare e di
provocare la formazione di ruggine.

Per prevenire la corrosione, evitare
scantinati umidi, ricoveri d’animali
(a causa della presenza d’ammonia-
ca) e gli ambienti in cui sono imma-gazzinati prodotti chimici forti.
A lungo termine
Prima di rimessare il motociclo per diversi
mesi:
1. Seguire tutte le istruzioni nella sezione
“Pulizia” del presente capitolo.
2. Riempire il serbatoio carburante ed
32D-9-H6.book 3 ページ ２０１１年１月１２日　水曜日　午後１時３２分

PULIZIA E RIMESSAGGIO DEL MOTOCICLO
7-4
1
2
3
4
5
67
8
9

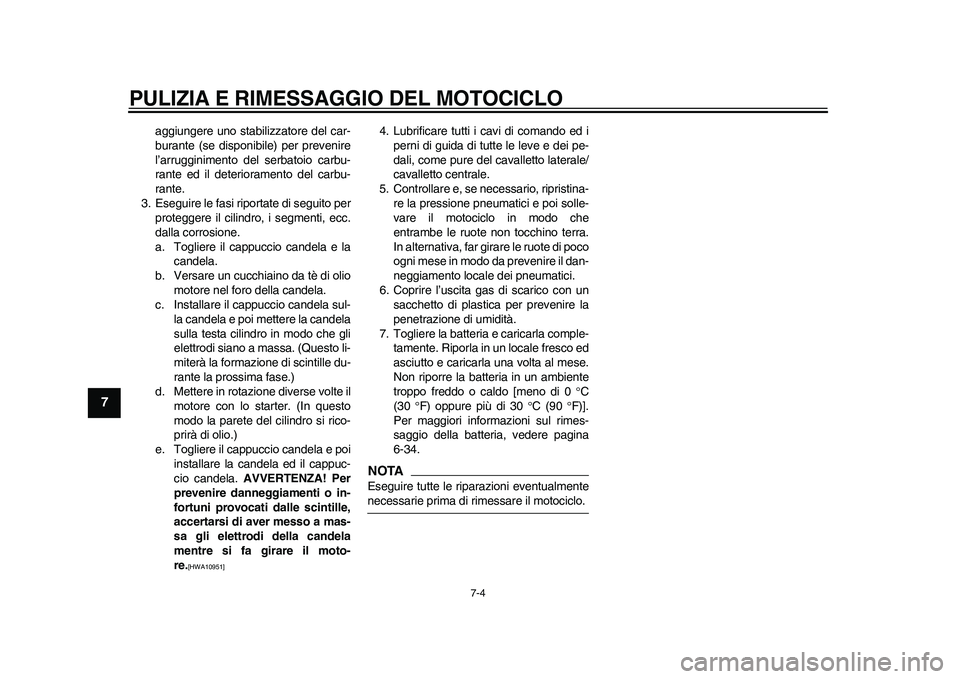

aggiungere uno stabilizzatore del car-
burante (se disponibile) per prevenire
l’arrugginimento del serbatoio carbu-
rante ed il deterioramento del carbu-
rante.
3. Eseguire le fasi riportate di seguito per
proteggere il cilindro, i segmenti, ecc.
dalla corrosione.
a. Togliere il cappuccio candela e la
candela.
b. Versare un cucchiaino da tè di olio
motore nel foro della candela.
c. Installare il cappuccio candela sul-
la candela e poi mettere la candela
sulla testa cilindro in modo che gli
elettrodi siano a massa. (Questo li-
miterà la formazione di scintille du-
rante la prossima fase.)
d. Mettere in rotazione diverse volte il
motore con lo starter. (In questo
modo la parete del cilindro si rico-
prirà di olio.)
e. Togliere il cappuccio candela e poi
installare la candela ed il cappuc-
cio candela. AVVERTENZA! Per
prevenire danneggiamenti o in-
fortuni provocati dalle scintille,
accertarsi di aver messo a mas-
sa gli elettrodi della candela
mentre si fa girare il moto-
re.
[HWA10951]
4. Lubrificare tutti i cavi di comando ed i
perni di guida di tutte le leve e dei pe-
dali, come pure del cavalletto laterale/
cavalletto centrale.
5. Controllare e, se necessario, ripristina-
re la pressione pneumatici e poi solle-
vare il motociclo in modo che
entrambe le ruote non tocchino terra.
In alternativa, far girare le ruote di poco
ogni mese in modo da prevenire il dan-
neggiamento locale dei pneumatici.
6. Coprire l’uscita gas di scarico con un
sacchetto di plastica per prevenire la
penetrazione di umidità.
7. Togliere la batteria e caricarla comple-
tamente. Riporla in un locale fresco ed
asciutto e caricarla una volta al mese.
Non riporre la batteria in un ambiente
troppo freddo o caldo [meno di 0 C
(30 F) oppure più di 30 C (90 F)].
Per maggiori informazioni sul rimes-
saggio della batteria, vedere pagina
6-34.
NOTAEseguire tutte le riparazioni eventualmentenecessarie prima di rimessare il motociclo.
32D-9-H6.book 4 ページ ２０１１年１月１２日　水曜日　午後１時３２分

8-1
2
3
4
5
6
789

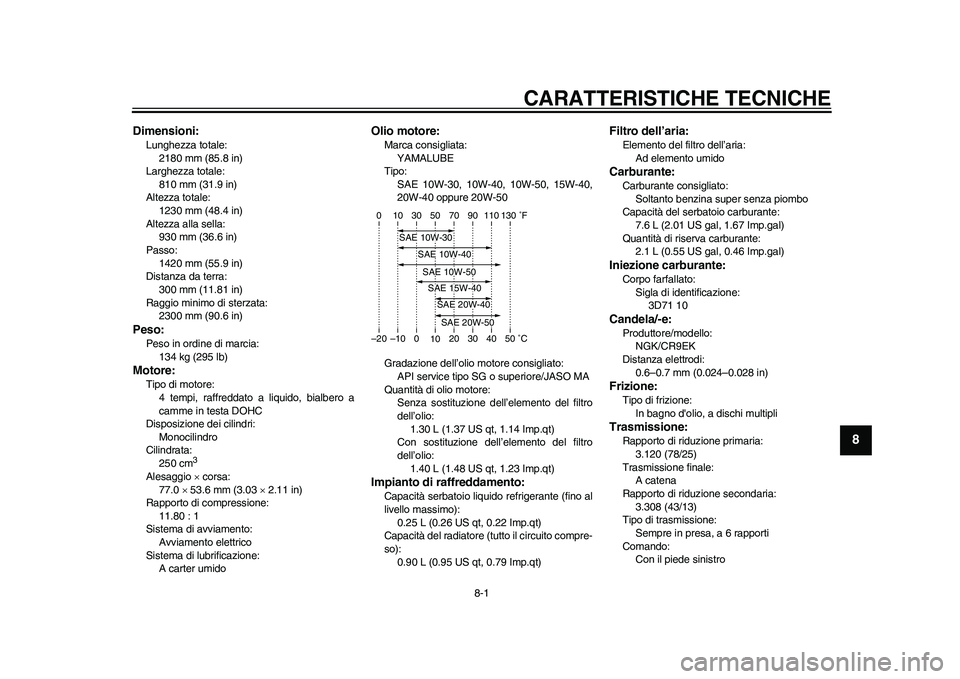

CARATTERISTICHE TECNICHE
HAU50912
Dimensioni:Lunghezza totale:
2180 mm (85.8 in)
Larghezza totale:
810 mm (31.9 in)
Altezza totale:
1230 mm (48.4 in)
Altezza alla sella:
930 mm (36.6 in)
Passo:
1420 mm (55.9 in)
Distanza da terra:
300 mm (11.81 in)
Raggio minimo di sterzata:
2300 mm (90.6 in)Peso:Peso in ordine di marcia:
134 kg (295 lb)Motore:Tipo di motore:
4 tempi, raffreddato a liquido, bialbero a
camme in testa DOHC
Disposizione dei cilindri:
Monocilindro
Cilindrata:
250 cm
3
Alesaggio  corsa:
77.0  53.6 mm (3.03  2.11 in)
Rapporto di compressione:
11.80 : 1
Sistema di avviamento:
Avviamento elettrico
Sistema di lubrificazione:
A carter umido
Olio motore:Marca consigliata:
YAMALUBE
Tipo:
SAE 10W-30, 10W-40, 10W-50, 15W-40,
20W-40 oppure 20W-50
Gradazione dell’olio motore consigliato:
API service tipo SG o superiore/JASO MA
Quantità di olio motore:
Senza sostituzione dell’elemento del filtro
dell’olio:
1.30 L (1.37 US qt, 1.14 Imp.qt)
Con sostituzione dell’elemento del filtro
dell’olio:
1.40 L (1.48 US qt, 1.23 Imp.qt)Impianto di raffreddamento:Capacità serbatoio liquido refrigerante (fino al
livello massimo):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Capacità del radiatore (tutto il circuito compre-
so):
0.90 L (0.95 US qt, 0.79 Imp.qt)
Filtro dell’aria:Elemento del filtro dell’aria:
Ad elemento umidoCarburante:Carburante consigliato:
Soltanto benzina super senza piombo
Capacità del serbatoio carburante:
7.6 L (2.01 US gal, 1.67 Imp.gal)
Quantità di riserva carburante:
2.1 L (0.55 US gal, 0.46 Imp.gal)Iniezione carburante:Corpo farfallato:
Sigla di identificazione:
3D71 10Candela/-e:Produttore/modello:
NGK/CR9EK
Distanza elettrodi:
0.6–0.7 mm (0.024–0.028 in)Frizione:Tipo di frizione:
In bagno d'olio, a dischi multipliTrasmissione:Rapporto di riduzione primaria:
3.120 (78/25)
Trasmissione finale:
A catena
Rapporto di riduzione secondaria:
3.308 (43/13)
Tipo di trasmissione:
Sempre in presa, a 6 rapporti
Comando:
Con il piede sinistro
–20 –10 0
1020 30 40 50 C 10 30 50 70 90 110 0 130 F
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
32D-9-H6.book 1 ページ ２０１１年１月１２日　水曜日　午後１時３２分

CARATTERISTICHE TECNICHE
8-2
1
2
3
4
5
6
78
9

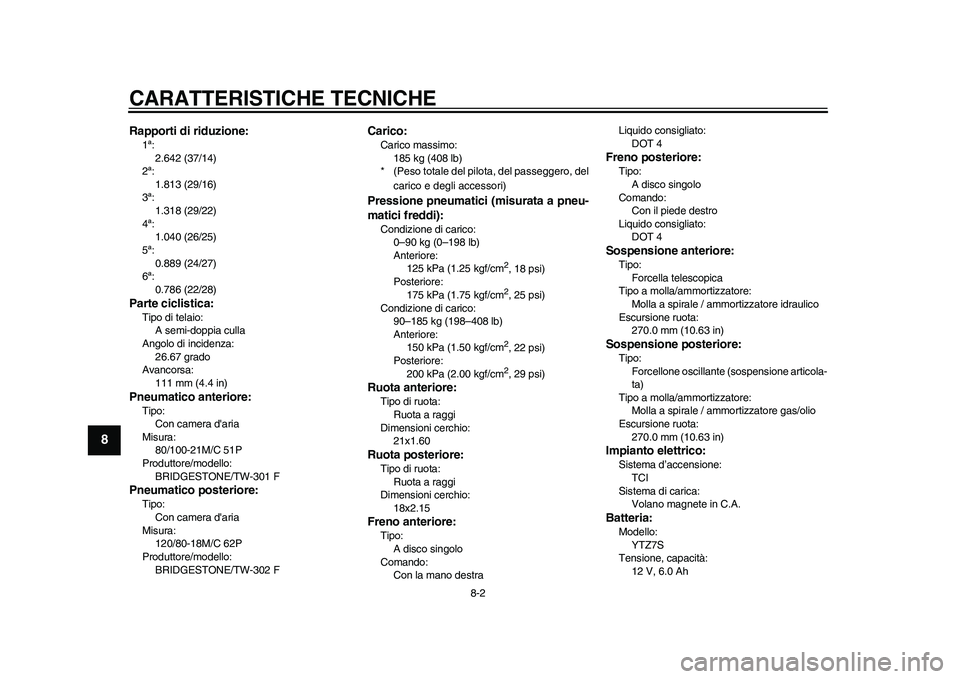

Rapporti di riduzione:1ª:
2.642 (37/14)
2ª:
1.813 (29/16)
3ª:
1.318 (29/22)
4ª:
1.040 (26/25)
5ª:
0.889 (24/27)
6ª:
0.786 (22/28)Parte ciclistica:Tipo di telaio:
A semi-doppia culla
Angolo di incidenza:
26.67 grado
Avancorsa:
111 mm (4.4 in)Pneumatico anteriore:Tipo:
Con camera d'aria
Misura:
80/100-21M/C 51P
Produttore/modello:
BRIDGESTONE/TW-301 FPneumatico posteriore:Tipo:
Con camera d'aria
Misura:
120/80-18M/C 62P
Produttore/modello:
BRIDGESTONE/TW-302 F
Carico:Carico massimo:
185 kg (408 lb)
* (Peso totale del pilota, del passeggero, del
carico e degli accessori)Pressione pneumatici (misurata a pneu-
matici freddi):Condizione di carico:
0–90 kg (0–198 lb)
Anteriore:
125 kPa (1.25 kgf/cm
2, 18 psi)
Posteriore:
175 kPa (1.75 kgf/cm2, 25 psi)
Condizione di carico:
90–185 kg (198–408 lb)
Anteriore:
150 kPa (1.50 kgf/cm2, 22 psi)
Posteriore:
200 kPa (2.00 kgf/cm2, 29 psi)
Ruota anteriore:Tipo di ruota:
Ruota a raggi
Dimensioni cerchio:
21x1.60Ruota posteriore:Tipo di ruota:
Ruota a raggi
Dimensioni cerchio:
18x2.15Freno anteriore:Tipo:
A disco singolo
Comando:
Con la mano destraLiquido consigliato:
DOT 4
Freno posteriore:Tipo:
A disco singolo
Comando:
Con il piede destro
Liquido consigliato:
DOT 4Sospensione anteriore:Tipo:
Forcella telescopica
Tipo a molla/ammortizzatore:
Molla a spirale / ammortizzatore idraulico
Escursione ruota:
270.0 mm (10.63 in)Sospensione posteriore:Tipo:
Forcellone oscillante (sospensione articola-
ta)
Tipo a molla/ammortizzatore:
Molla a spirale / ammortizzatore gas/olio
Escursione ruota:
270.0 mm (10.63 in)Impianto elettrico:Sistema d’accensione:
TCI
Sistema di carica:
Volano magnete in C.A.Batteria:Modello:
YTZ7S
Tensione, capacità:
12 V, 6.0 Ah
32D-9-H6.book 2 ページ ２０１１年１月１２日　水曜日　午後１時３２分

CARATTERISTICHE TECNICHE
8-3
2
3
4
5
6
789

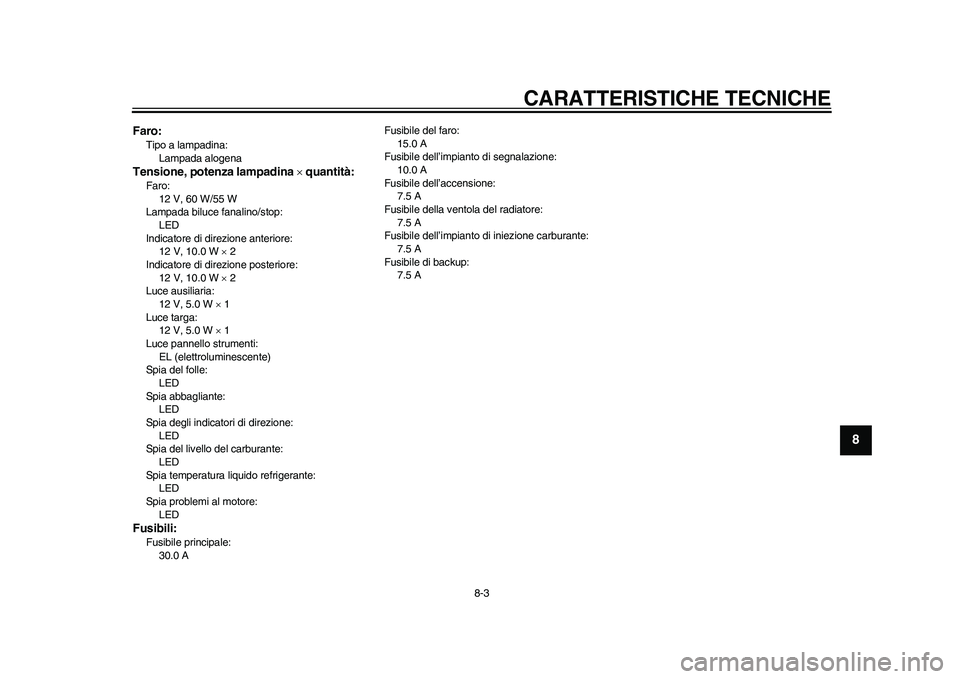

Faro:Tipo a lampadina:
Lampada alogenaTensione, potenza lampadina  quantità:Faro:
12 V, 60 W/55 W
Lampada biluce fanalino/stop:
LED
Indicatore di direzione anteriore:
12 V, 10.0 W  2
Indicatore di direzione posteriore:
12 V, 10.0 W  2
Luce ausiliaria:
12 V, 5.0 W  1
Luce targa:
12 V, 5.0 W  1
Luce pannello strumenti:
EL (elettroluminescente)
Spia del folle:
LED
Spia abbagliante:
LED
Spia degli indicatori di direzione:
LED
Spia del livello del carburante:
LED
Spia temperatura liquido refrigerante:
LED
Spia problemi al motore:
LEDFusibili:Fusibile principale:
30.0 AFusibile del faro:
15.0 A
Fusibile dell’impianto di segnalazione:
10.0 A
Fusibile dell’accensione:
7.5 A
Fusibile della ventola del radiatore:
7.5 A
Fusibile dell’impianto di iniezione carburante:
7.5 A
Fusibile di backup:
7.5 A
32D-9-H6.book 3 ページ ２０１１年１月１２日　水曜日　午後１時３２分

9-1
1
2
3
4
5
6
7
89

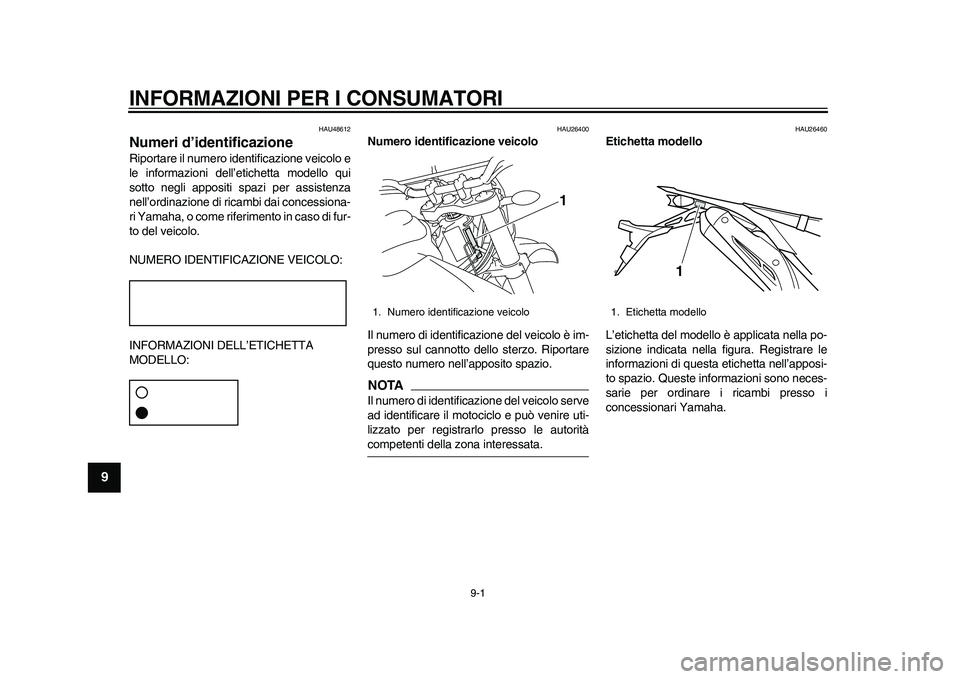

INFORMAZIONI PER I CONSUMATORI
HAU48612
Numeri d’identificazione Riportare il numero identificazione veicolo e
le informazioni dell’etichetta modello qui
sotto negli appositi spazi per assistenza
nell’ordinazione di ricambi dai concessiona-
ri Yamaha, o come riferimento in caso di fur-
to del veicolo.
NUMERO IDENTIFICAZIONE VEICOLO:
INFORMAZIONI DELL’ETICHETTA
MODELLO:
HAU26400
Numero identificazione veicolo
Il numero di identificazione del veicolo è im-
presso sul cannotto dello sterzo. Riportare
questo numero nell’apposito spazio.NOTAIl numero di identificazione del veicolo serve
ad identificare il motociclo e può venire uti-
lizzato per registrarlo presso le autoritàcompetenti della zona interessata.
HAU26460
Etichetta modello
L’etichetta del modello è applicata nella po-
sizione indicata nella figura. Registrare le
informazioni di questa etichetta nell’apposi-
to spazio. Queste informazioni sono neces-
sarie per ordinare i ricambi presso i
concessionari Yamaha.
1. Numero identificazione veicolo
1
1. Etichetta modello
1
32D-9-H6.book 1 ページ ２０１１年１月１２日　水曜日　午後１時３２分

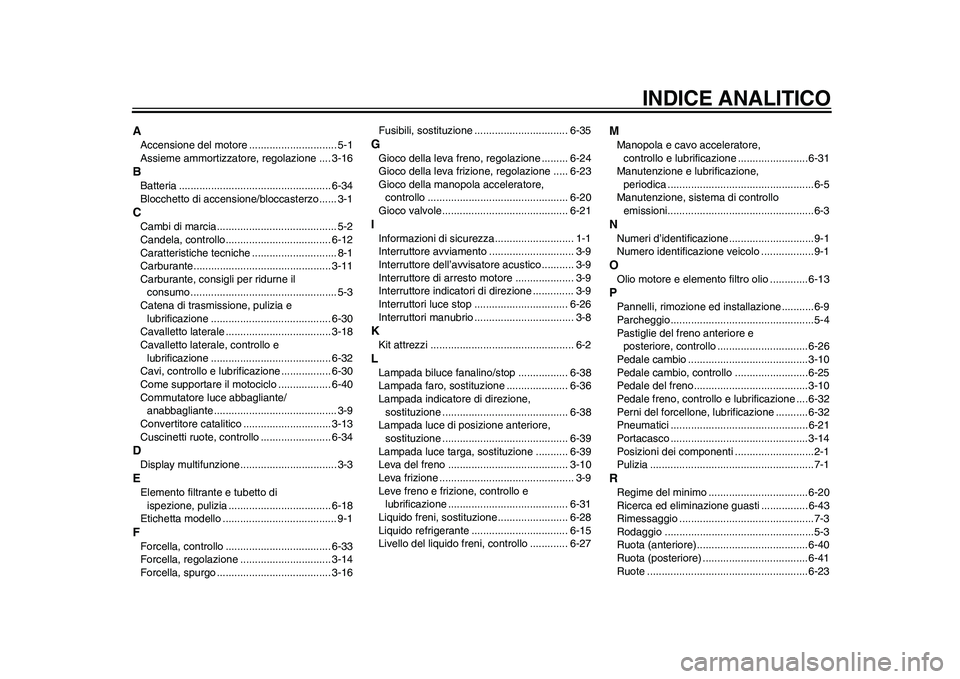

INDICE ANALITICO
AAccensione del motore .............................. 5-1
Assieme ammortizzatore, regolazione .... 3-16BBatteria .................................................... 6-34
Blocchetto di accensione/bloccasterzo...... 3-1CCambi di marcia......................................... 5-2
Candela, controllo.................................... 6-12
Caratteristiche tecniche ............................. 8-1
Carburante............................................... 3-11
Carburante, consigli per ridurne il
consumo .................................................. 5-3
Catena di trasmissione, pulizia e
lubrificazione ......................................... 6-30
Cavalletto laterale .................................... 3-18
Cavalletto laterale, controllo e
lubrificazione ......................................... 6-32
Cavi, controllo e lubrificazione ................. 6-30
Come supportare il motociclo .................. 6-40
Commutatore luce abbagliante/
anabbagliante .......................................... 3-9
Convertitore catalitico .............................. 3-13
Cuscinetti ruote, controllo ........................ 6-34DDisplay multifunzione................................. 3-3EElemento filtrante e tubetto di
ispezione, pulizia ................................... 6-18
Etichetta modello ....................................... 9-1FForcella, controllo .................................... 6-33
Forcella, regolazione ............................... 3-14
Forcella, spurgo ....................................... 3-16Fusibili, sostituzione ................................ 6-35
GGioco della leva freno, regolazione ......... 6-24
Gioco della leva frizione, regolazione ..... 6-23
Gioco della manopola acceleratore,
controllo ................................................ 6-20
Gioco valvole........................................... 6-21IInformazioni di sicurezza ........................... 1-1
Interruttore avviamento ............................. 3-9
Interruttore dell’avvisatore acustico ........... 3-9
Interruttore di arresto motore .................... 3-9
Interruttore indicatori di direzione .............. 3-9
Interruttori luce stop ................................ 6-26
Interruttori manubrio .................................. 3-8KKit attrezzi ................................................. 6-2LLampada biluce fanalino/stop ................. 6-38
Lampada faro, sostituzione ..................... 6-36
Lampada indicatore di direzione,
sostituzione ........................................... 6-38
Lampada luce di posizione anteriore,
sostituzione ........................................... 6-39
Lampada luce targa, sostituzione ........... 6-39
Leva del freno ......................................... 3-10
Leva frizione .............................................. 3-9
Leve freno e frizione, controllo e
lubrificazione ......................................... 6-31
Liquido freni, sostituzione........................ 6-28
Liquido refrigerante ................................. 6-15
Livello del liquido freni, controllo ............. 6-27
MManopola e cavo acceleratore,
controllo e lubrificazione ........................6-31
Manutenzione e lubrificazione,
periodica ..................................................6-5
Manutenzione, sistema di controllo
emissioni..................................................6-3NNumeri d’identificazione .............................9-1
Numero identificazione veicolo ..................9-1OOlio motore e elemento filtro olio ............. 6-13PPannelli, rimozione ed installazione ...........6-9
Parcheggio.................................................5-4
Pastiglie del freno anteriore e
posteriore, controllo ............................... 6-26
Pedale cambio ......................................... 3-10
Pedale cambio, controllo .........................6-25
Pedale del freno....................................... 3-10
Pedale freno, controllo e lubrificazione ....6-32
Perni del forcellone, lubrificazione ........... 6-32
Pneumatici ...............................................6-21
Portacasco ...............................................3-14
Posizioni dei componenti ...........................2-1
Pulizia ........................................................7-1RRegime del minimo .................................. 6-20
Ricerca ed eliminazione guasti ................ 6-43
Rimessaggio ..............................................7-3
Rodaggio ...................................................5-3
Ruota (anteriore)...................................... 6-40
Ruota (posteriore) .................................... 6-41
Ruote ....................................................... 6-23
32D-9-H6.book 2 ページ ２０１１年１月１２日　水曜日　午後１時３２分

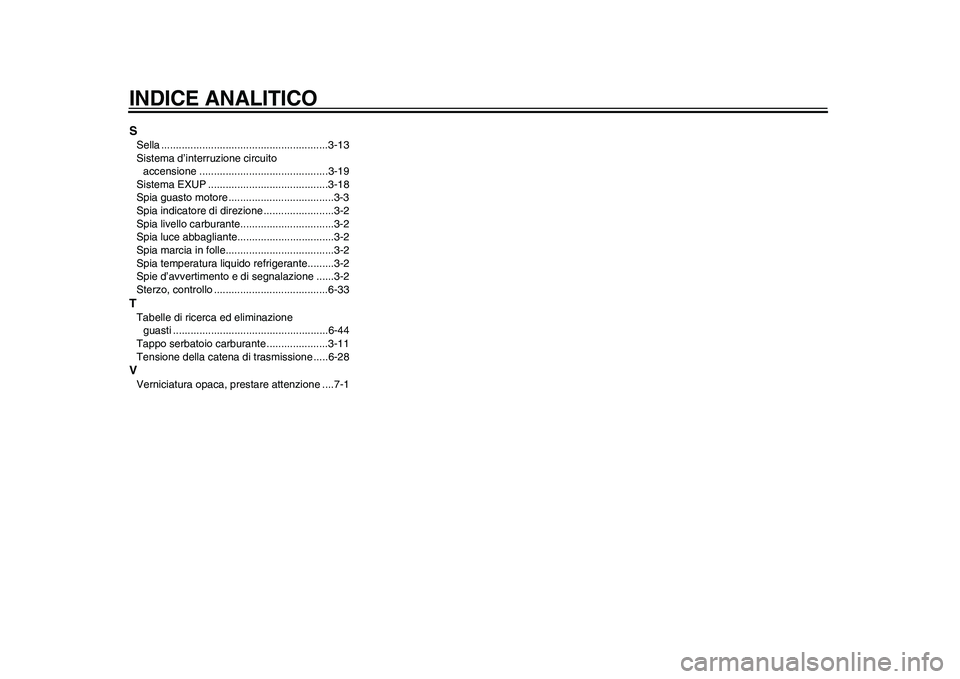

INDICE ANALITICOSSella .........................................................3-13
Sistema d’interruzione circuito
accensione ............................................3-19
Sistema EXUP .........................................3-18
Spia guasto motore ....................................3-3
Spia indicatore di direzione ........................3-2
Spia livello carburante................................3-2
Spia luce abbagliante.................................3-2
Spia marcia in folle.....................................3-2
Spia temperatura liquido refrigerante.........3-2
Spie d’avvertimento e di segnalazione ......3-2
Sterzo, controllo .......................................6-33TTabelle di ricerca ed eliminazione
guasti .....................................................6-44
Tappo serbatoio carburante .....................3-11
Tensione della catena di trasmissione .....6-28VVerniciatura opaca, prestare attenzione ....7-1
32D-9-H6.book 3 ページ ２０１１年１月１２日　水曜日　午後１時３２分
