2011 YAMAHA WR 250R Manual de utilização (in Portuguese)

MANUTENÇÃO PERIÓDICA E AJUSTES
6-22
2
3
4
567
8
9
pneus excessivamente gastos di-
minui a estabilidade de condução e
pode levar a perda de controlo.

A tarefa de substituição de todas as
peças relacionadas com as rodas e
os travões, incluindo os pneus,
deve ser executada por um conces-
sionário Yamaha, que possui os co-
nhecimentos e experiência
profissional necessários.

Não é recomendável remendar uma
câmara de ar furada. No entanto, se
não for possível evitar, remende a
câmara de ar muito cuidadosamen-
te e substitua-a assim que possível
com um produto de alta qualidade.

Após a substituição de um pneu,
conduza a velocidades moderadas,
uma vez que a superfície do pneu
deverá primeiro ser “rodada” para
que desenvolva as respectivas ca-racterísticas óptimas.
PAU21943
Rodas de raio
AVISO
PWA10610
As rodas deste modelo não foram con-
cebidas para utilização com pneus sem
câmara de ar. Não tente utilizar pneussem câmara de ar neste modelo.
Para maximizar o desempenho, durabilida-
de e funcionamento seguro do seu motoci-
clo, tenha atenção aos seguintes pontos
relativos às rodas especificadas.
Antes de cada viagem, deverá verifi-
car se os aros das rodas apresentam
fendas, dobras, deformações ou ou-
tros danos e se os raios apresentam
lassidão ou danos. Caso encontre
qualquer tipo de danos, solicite a um
concessionário Yamaha que substitua
a roda. Não tente fazer qualquer tipo
de reparação na roda, por pequena
que seja. Uma roda que esteja defor-
mada ou rachada deverá ser substitu-
ída.

A roda deve ser equilibrada sempre
que o pneu ou a roda sejam trocados
ou substituídos. Uma roda desequili-
brada pode resultar num fraco desem-
penho, características de
manuseamento adversas e uma vida
reduzida do pneu.
PAU48373
Ajuste da folga da alavanca da
embraiagem A folga da alavanca da embraiagem deverá
medir 10.0–15.0 mm (0.39–0.59 in) como
ilustrado. Verifique periodicamente a folga
da alavanca da embraiagem e, se necessá-
rio, ajuste como se segue.
1. Deslize a cobertura de borracha para
trás na alavanca da embraiagem.
2. Desaperte a contraporca.
3. Para aumentar a folga da alavanca da
embraiagem, rode a respectiva cavi-
lha ajustadora na direcção (a). Para
reduzir a folga da alavanca da embrai-
agem, rode a cavilha ajustadora na di-
recção (b).
32D-9-P6.book 22 ページ ２０１１年１月２１日　金曜日　午前９時２７分

MANUTENÇÃO PERIÓDICA E AJUSTES
6-23
1
2
3
4
56
7
8
9
NOTASe tiver sido possível obter a folga especifi-
cada para a alavanca da embraiagem con-
forme descrito acima, ignore os passos4–7.
4. Rode a cavilha ajustadora totalmente
na direcção (a) para desapertar o cabo
da embraiagem.
5. Faça deslizar a cobertura de borracha
mais para trás no cabo da embraia-
gem e, depois, desaperte a contrapor-
ca.
6. Para aumentar a folga da alavanca da
embraiagem, rode a respectiva porcaajustadora na direcção (a). Para redu-
zir a folga da alavanca da embraia-
gem, rode a porca ajustadora na
direcção (b).
7. Aperte a contraporca no cabo da em-
braiagem e, depois, faça deslizar a co-
bertura de borracha para a posição
original.
8. Aperte a contraporca na alavanca da
embraiagem e, depois, faça deslizar a
cobertura de borracha para a posição
original.
PAU48442
Ajuste da folga da alavanca do
travão A folga da alavanca do travão deverá medir
5.0–8.0 mm (0.20–0.31 in) como ilustrado.
Verifique periodicamente a folga da alavan-
ca do travão e, se necessário, ajuste-a
como se segue.
1. Faça deslizar a cobertura de borracha
para trás na alavanca do travão.
2. Desaperte a contraporca.
3. Para aumentar a folga da alavanca do
travão, rode o respectivo parafuso
ajustador na direcção (a). Para reduzir
a folga da alavanca do travão, rode o
parafuso ajustador na direcção (b).
1. Folga da alavanca da embraiagem
2. Contraporca (alavanca da embraiagem)
3. Cavilha ajustadora da folga da alavanca
da embraiagem
4. Cobertura de borracha
3 2
1
4
(a)(b)
1. Contraporca (cabo da embraiagem)
2. Porca ajustadora da folga da alavanca da
embraiagem (cabo da embraiagem)
3. Cobertura de borracha
1 2
3
(a)
(b)
32D-9-P6.book 23 ページ ２０１１年１月２１日　金曜日　午前９時２７分

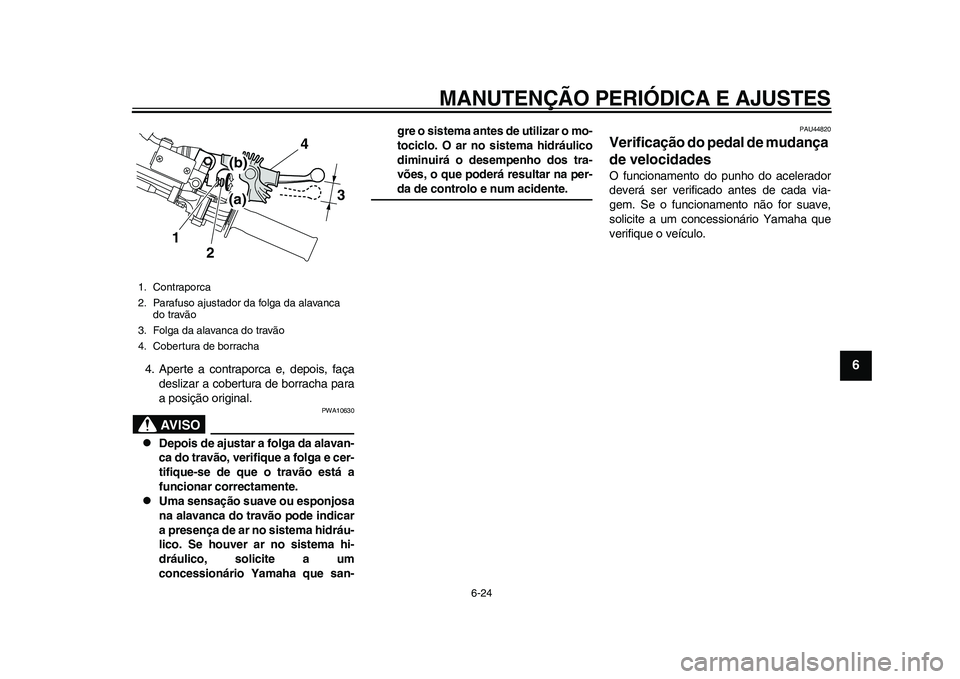

MANUTENÇÃO PERIÓDICA E AJUSTES
6-24
2
3
4
567
8
9
4. Aperte a contraporca e, depois, faça
deslizar a cobertura de borracha para
a posição original.
AVISO
PWA10630

Depois de ajustar a folga da alavan-
ca do travão, verifique a folga e cer-
tifique-se de que o travão está a
funcionar correctamente.

Uma sensação suave ou esponjosa
na alavanca do travão pode indicar
a presença de ar no sistema hidráu-
lico. Se houver ar no sistema hi-
dráulico, solicite a um
concessionário Yamaha que san-gre o sistema antes de utilizar o mo-
tociclo. O ar no sistema hidráulico
diminuirá o desempenho dos tra-
vões, o que poderá resultar na per-
da de controlo e num acidente.
PAU44820
Verificação do pedal de mudança
de velocidades O funcionamento do punho do acelerador
deverá ser verificado antes de cada via-
gem. Se o funcionamento não for suave,
solicite a um concessionário Yamaha que
verifique o veículo.
1. Contraporca
2. Parafuso ajustador da folga da alavanca
do travão
3. Folga da alavanca do travão
4. Cobertura de borracha
3
1
2
4
(b)
(a)
32D-9-P6.book 24 ページ ２０１１年１月２１日　金曜日　午前９時２７分

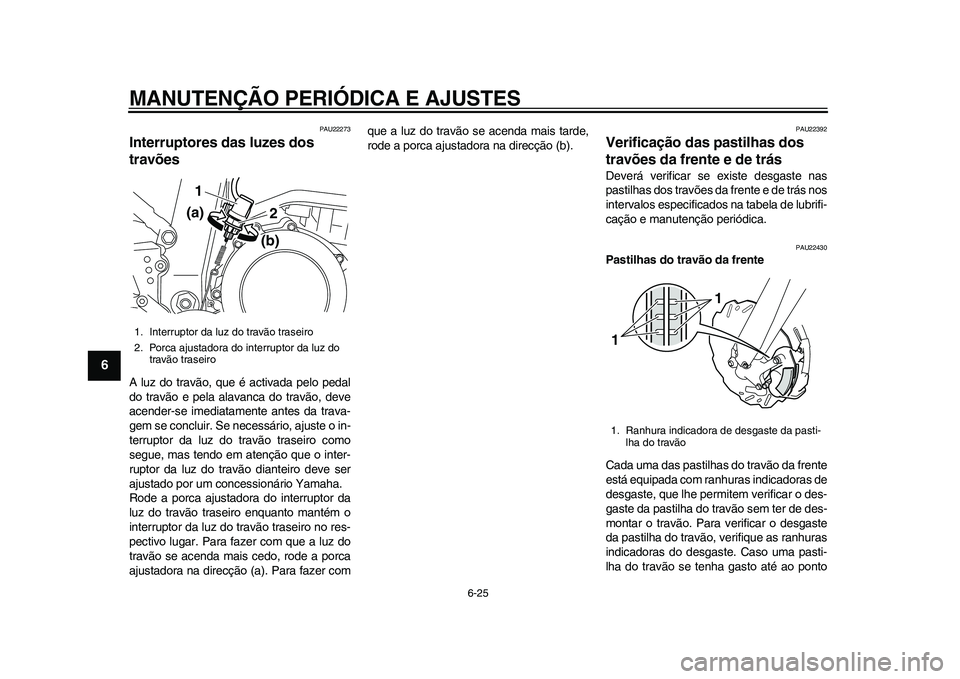

MANUTENÇÃO PERIÓDICA E AJUSTES
6-25
1
2
3
4
56
7
8
9
PAU22273
Interruptores das luzes dos
travões A luz do travão, que é activada pelo pedal
do travão e pela alavanca do travão, deve
acender-se imediatamente antes da trava-
gem se concluir. Se necessário, ajuste o in-
terruptor da luz do travão traseiro como
segue, mas tendo em atenção que o inter-
ruptor da luz do travão dianteiro deve ser
ajustado por um concessionário Yamaha.
Rode a porca ajustadora do interruptor da
luz do travão traseiro enquanto mantém o
interruptor da luz do travão traseiro no res-
pectivo lugar. Para fazer com que a luz do
travão se acenda mais cedo, rode a porca
ajustadora na direcção (a). Para fazer comque a luz do travão se acenda mais tarde,
rode a porca ajustadora na direcção (b).
PAU22392
Verificação das pastilhas dos
travões da frente e de trás Deverá verificar se existe desgaste nas
pastilhas dos travões da frente e de trás nos
intervalos especificados na tabela de lubrifi-
cação e manutenção periódica.
PAU22430
Pastilhas do travão da frente
Cada uma das pastilhas do travão da frente
está equipada com ranhuras indicadoras de
desgaste, que lhe permitem verificar o des-
gaste da pastilha do travão sem ter de des-
montar o travão. Para verificar o desgaste
da pastilha do travão, verifique as ranhuras
indicadoras do desgaste. Caso uma pasti-
lha do travão se tenha gasto até ao ponto
1. Interruptor da luz do travão traseiro
2. Porca ajustadora do interruptor da luz do
travão traseiro
1
2(b) (a)
1. Ranhura indicadora de desgaste da pasti-
lha do travão11
32D-9-P6.book 25 ページ ２０１１年１月２１日　金曜日　午前９時２７分

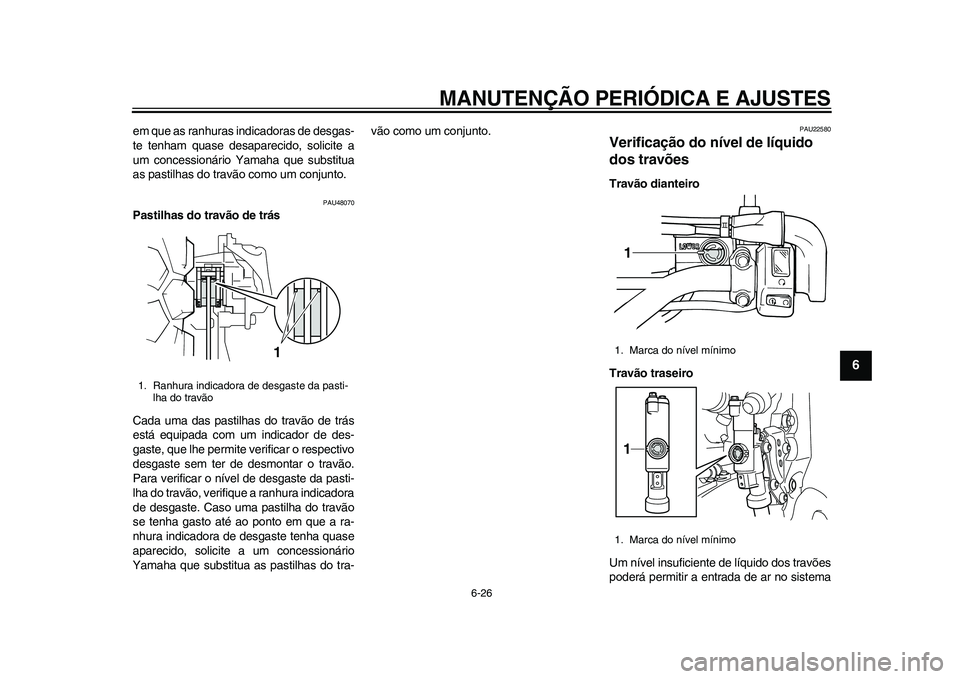

MANUTENÇÃO PERIÓDICA E AJUSTES
6-26
2
3
4
567
8
9
em que as ranhuras indicadoras de desgas-
te tenham quase desaparecido, solicite a
um concessionário Yamaha que substitua
as pastilhas do travão como um conjunto.
PAU48070
Pastilhas do travão de trás
Cada uma das pastilhas do travão de trás
está equipada com um indicador de des-
gaste, que lhe permite verificar o respectivo
desgaste sem ter de desmontar o travão.
Para verificar o nível de desgaste da pasti-
lha do travão, verifique a ranhura indicadora
de desgaste. Caso uma pastilha do travão
se tenha gasto até ao ponto em que a ra-
nhura indicadora de desgaste tenha quase
aparecido, solicite a um concessionário
Yamaha que substitua as pastilhas do tra-vão como um conjunto.
PAU22580
Verificação do nível de líquido
dos travões Travão dianteiro
Travão traseiro
Um nível insuficiente de líquido dos travões
poderá permitir a entrada de ar no sistema
1. Ranhura indicadora de desgaste da pasti-
lha do travão
1
1. Marca do nível mínimo
1. Marca do nível mínimo11
32D-9-P6.book 26 ページ ２０１１年１月２１日　金曜日　午前９時２７分

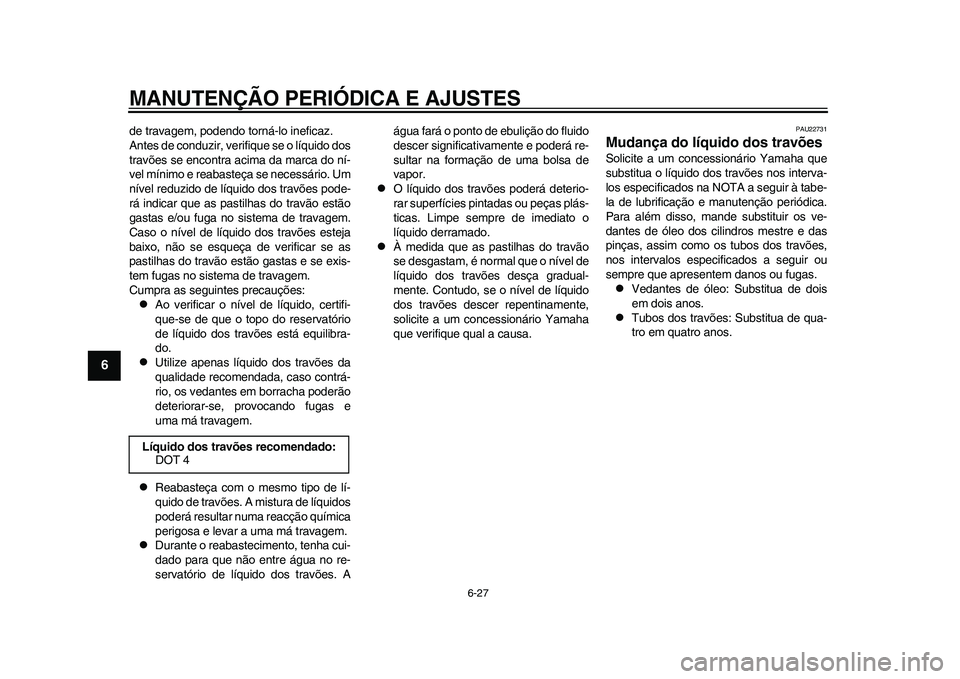

MANUTENÇÃO PERIÓDICA E AJUSTES
6-27
1
2
3
4
56
7
8
9
de travagem, podendo torná-lo ineficaz.
Antes de conduzir, verifique se o líquido dos
travões se encontra acima da marca do ní-
vel mínimo e reabasteça se necessário. Um
nível reduzido de líquido dos travões pode-
rá indicar que as pastilhas do travão estão
gastas e/ou fuga no sistema de travagem.
Caso o nível de líquido dos travões esteja
baixo, não se esqueça de verificar se as
pastilhas do travão estão gastas e se exis-
tem fugas no sistema de travagem.
Cumpra as seguintes precauções:
Ao verificar o nível de líquido, certifi-
que-se de que o topo do reservatório
de líquido dos travões está equilibra-
do.

Utilize apenas líquido dos travões da
qualidade recomendada, caso contrá-
rio, os vedantes em borracha poderão
deteriorar-se, provocando fugas e
uma má travagem.

Reabasteça com o mesmo tipo de lí-
quido de travões. A mistura de líquidos
poderá resultar numa reacção química
perigosa e levar a uma má travagem.

Durante o reabastecimento, tenha cui-
dado para que não entre água no re-
servatório de líquido dos travões. Aágua fará o ponto de ebulição do fluido
descer significativamente e poderá re-
sultar na formação de uma bolsa de
vapor.

O líquido dos travões poderá deterio-
rar superfícies pintadas ou peças plás-
ticas. Limpe sempre de imediato o
líquido derramado.

À medida que as pastilhas do travão
se desgastam, é normal que o nível de
líquido dos travões desça gradual-
mente. Contudo, se o nível de líquido
dos travões descer repentinamente,
solicite a um concessionário Yamaha
que verifique qual a causa.
PAU22731
Mudança do líquido dos travões Solicite a um concessionário Yamaha que
substitua o líquido dos travões nos interva-
los especificados na NOTA a seguir à tabe-
la de lubrificação e manutenção periódica.
Para além disso, mande substituir os ve-
dantes de óleo dos cilindros mestre e das
pinças, assim como os tubos dos travões,
nos intervalos especificados a seguir ou
sempre que apresentem danos ou fugas.
Vedantes de óleo: Substitua de dois
em dois anos.

Tubos dos travões: Substitua de qua-
tro em quatro anos.
Líquido dos travões recomendado:
DOT 4
32D-9-P6.book 27 ページ ２０１１年１月２１日　金曜日　午前９時２７分

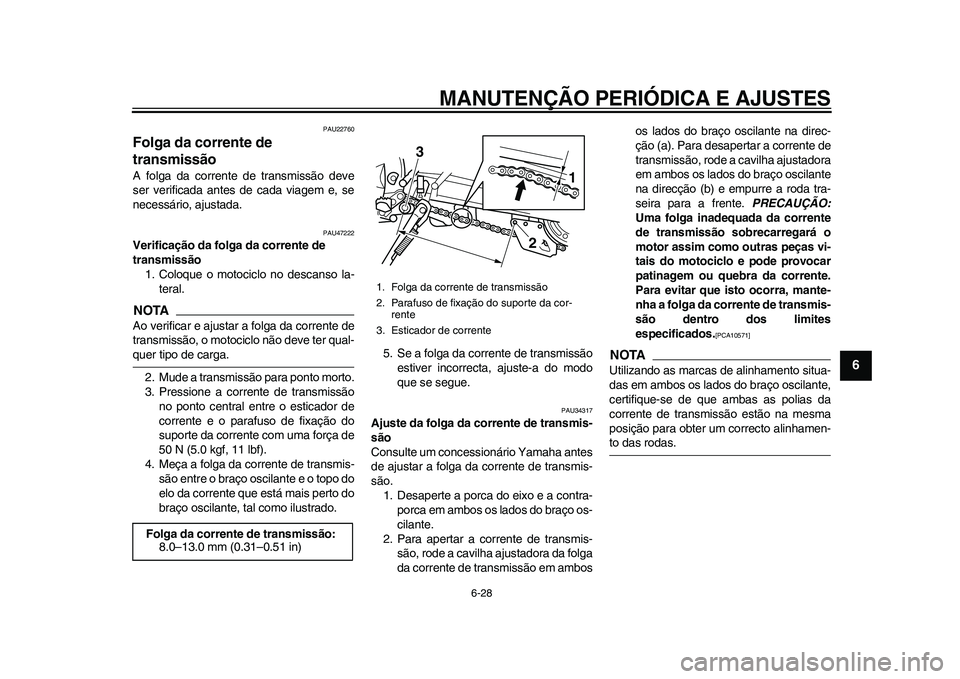

MANUTENÇÃO PERIÓDICA E AJUSTES
6-28
2
3
4
567
8
9
PAU22760
Folga da corrente de
transmissão A folga da corrente de transmissão deve
ser verificada antes de cada viagem e, se
necessário, ajustada.
PAU47222
Verificação da folga da corrente de
transmissão
1. Coloque o motociclo no descanso la-
teral.NOTAAo verificar e ajustar a folga da corrente de
transmissão, o motociclo não deve ter qual-quer tipo de carga.
2. Mude a transmissão para ponto morto.
3. Pressione a corrente de transmissão
no ponto central entre o esticador de
corrente e o parafuso de fixação do
suporte da corrente com uma força de
50 N (5.0 kgf, 11 lbf).
4. Meça a folga da corrente de transmis-
são entre o braço oscilante e o topo do
elo da corrente que está mais perto do
braço oscilante, tal como ilustrado.5. Se a folga da corrente de transmissão
estiver incorrecta, ajuste-a do modo
que se segue.
PAU34317
Ajuste da folga da corrente de transmis-
são
Consulte um concessionário Yamaha antes
de ajustar a folga da corrente de transmis-
são.
1. Desaperte a porca do eixo e a contra-
porca em ambos os lados do braço os-
cilante.
2. Para apertar a corrente de transmis-
são, rode a cavilha ajustadora da folga
da corrente de transmissão em ambosos lados do braço oscilante na direc-
ção (a). Para desapertar a corrente de
transmissão, rode a cavilha ajustadora
em ambos os lados do braço oscilante
na direcção (b) e empurre a roda tra-
seira para a frente. PRECAUÇÃO:
Uma folga inadequada da corrente
de transmissão sobrecarregará o
motor assim como outras peças vi-
tais do motociclo e pode provocar
patinagem ou quebra da corrente.
Para evitar que isto ocorra, mante-
nha a folga da corrente de transmis-
são dentro dos limites
especificados.
[PCA10571]

NOTAUtilizando as marcas de alinhamento situa-
das em ambos os lados do braço oscilante,
certifique-se de que ambas as polias da
corrente de transmissão estão na mesma
posição para obter um correcto alinhamen-to das rodas.
Folga da corrente de transmissão:
8.0–13.0 mm (0.31–0.51 in)
1. Folga da corrente de transmissão
2. Parafuso de fixação do suporte da cor-
rente
3. Esticador de corrente
1
3
2
32D-9-P6.book 28 ページ ２０１１年１月２１日　金曜日　午前９時２７分

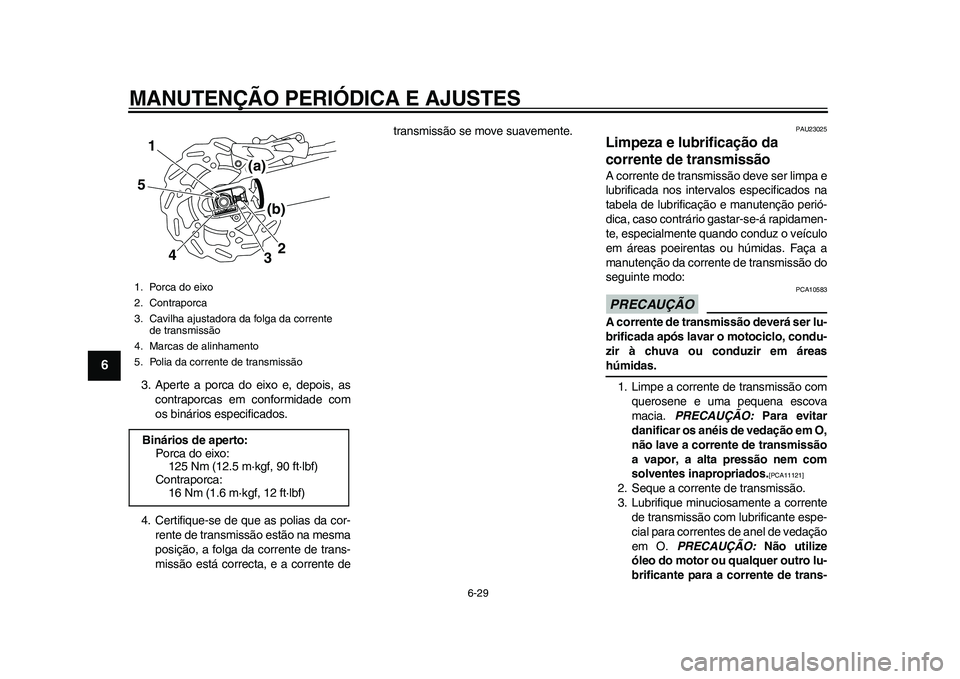

MANUTENÇÃO PERIÓDICA E AJUSTES
6-29
1
2
3
4
56
7
8
9
3. Aperte a porca do eixo e, depois, as
contraporcas em conformidade com
os binários especificados.
4. Certifique-se de que as polias da cor-
rente de transmissão estão na mesma
posição, a folga da corrente de trans-
missão está correcta, e a corrente detransmissão se move suavemente.
PAU23025
Limpeza e lubrificação da
corrente de transmissão A corrente de transmissão deve ser limpa e
lubrificada nos intervalos especificados na
tabela de lubrificação e manutenção perió-
dica, caso contrário gastar-se-á rapidamen-
te, especialmente quando conduz o veículo
em áreas poeirentas ou húmidas. Faça a
manutenção da corrente de transmissão do
seguinte modo:PRECAUÇÃO
PCA10583
A corrente de transmissão deverá ser lu-
brificada após lavar o motociclo, condu-
zir à chuva ou conduzir em áreashúmidas.
1. Limpe a corrente de transmissão com
querosene e uma pequena escova
macia. PRECAUÇÃO: Para evitar
danificar os anéis de vedação em O,
não lave a corrente de transmissão
a vapor, a alta pressão nem com
solventes inapropriados.
[PCA11121]

2. Seque a corrente de transmissão.
3. Lubrifique minuciosamente a corrente
de transmissão com lubrificante espe-
cial para correntes de anel de vedação
em O. PRECAUÇÃO: Não utilize
óleo do motor ou qualquer outro lu-
brificante para a corrente de trans-
1. Porca do eixo
2. Contraporca
3. Cavilha ajustadora da folga da corrente
de transmissão
4. Marcas de alinhamento
5. Polia da corrente de transmissãoBinários de aperto:
Porca do eixo:
125 Nm (12.5 m·kgf, 90 ft·lbf)
Contraporca:
16 Nm (1.6 m·kgf, 12 ft·lbf)15
32
4
(b)
(a)
32D-9-P6.book 29 ページ ２０１１年１月２１日　金曜日　午前９時２７分
