2011 YAMAHA WR 250R Manual de utilização (in Portuguese)

MANUTENÇÃO PERIÓDICA E AJUSTES
6-38
2
3
4
567
8
9
PAU24181

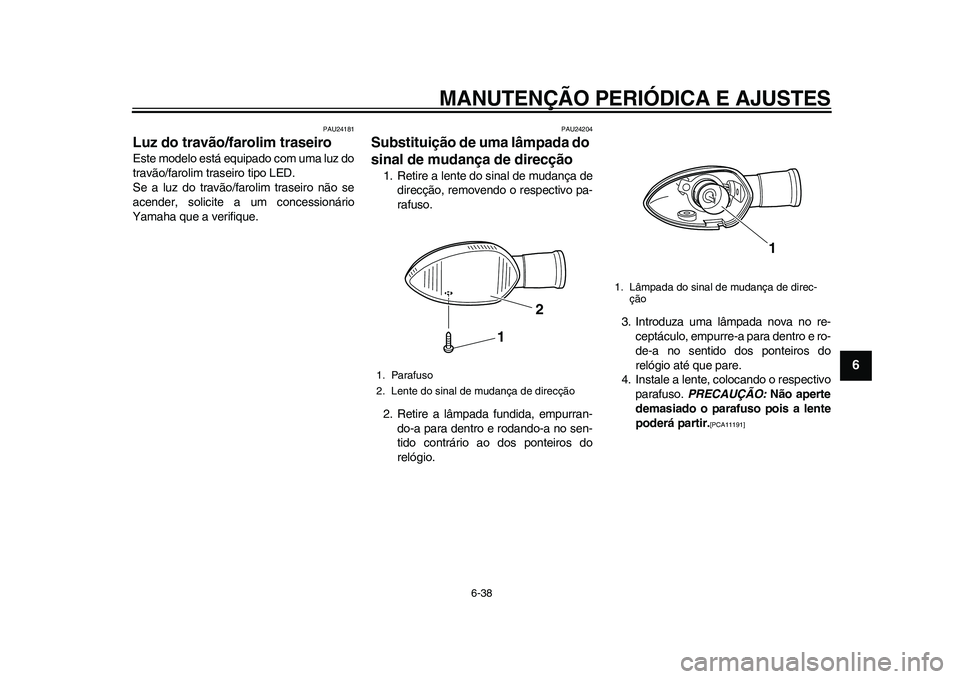

Luz do travão/farolim traseiro Este modelo está equipado com uma luz do
travão/farolim traseiro tipo LED.
Se a luz do travão/farolim traseiro não se
acender, solicite a um concessionário
Yamaha que a verifique.
PAU24204
Substituição de uma lâmpada do
sinal de mudança de direcção 1. Retire a lente do sinal de mudança de
direcção, removendo o respectivo pa-
rafuso.
2. Retire a lâmpada fundida, empurran-
do-a para dentro e rodando-a no sen-
tido contrário ao dos ponteiros do
relógio.3. Introduza uma lâmpada nova no re-
ceptáculo, empurre-a para dentro e ro-
de-a no sentido dos ponteiros do
relógio até que pare.
4. Instale a lente, colocando o respectivo
parafuso. PRECAUÇÃO: Não aperte
demasiado o parafuso pois a lente
poderá partir.
[PCA11191]

1. Parafuso
2. Lente do sinal de mudança de direcção
1
2
1. Lâmpada do sinal de mudança de direc-
ção
1
32D-9-P6.book 38 ページ ２０１１年１月２１日　金曜日　午前９時２７分

MANUTENÇÃO PERIÓDICA E AJUSTES
6-39
1
2
3
4
56
7
8
9
PAU24313

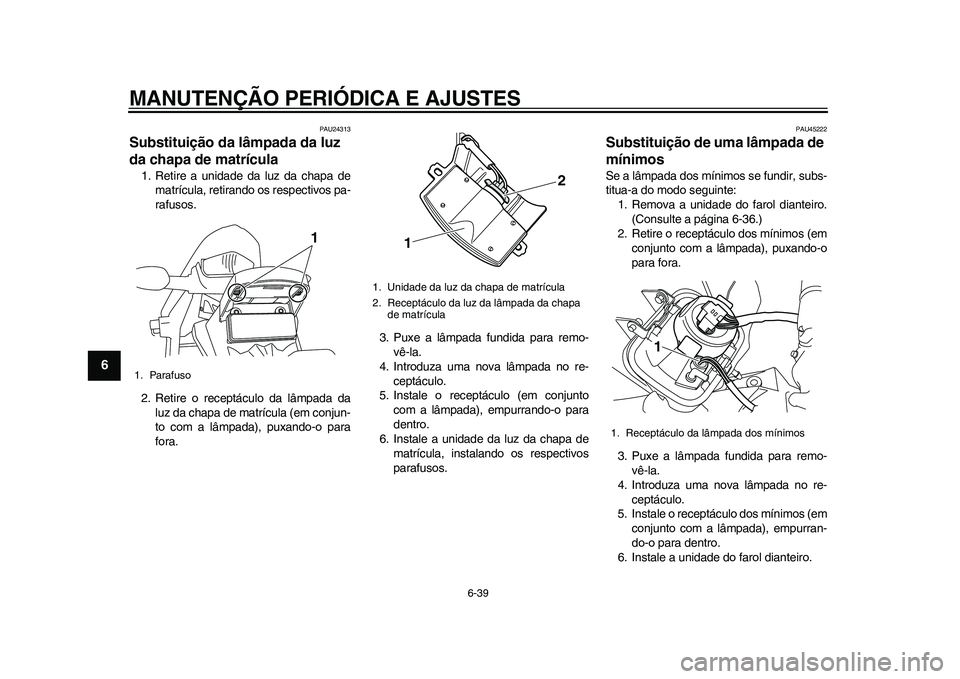

Substituição da lâmpada da luz
da chapa de matrícula 1. Retire a unidade da luz da chapa de
matrícula, retirando os respectivos pa-
rafusos.
2. Retire o receptáculo da lâmpada da
luz da chapa de matrícula (em conjun-
to com a lâmpada), puxando-o para
fora.3. Puxe a lâmpada fundida para remo-
vê-la.
4. Introduza uma nova lâmpada no re-
ceptáculo.
5. Instale o receptáculo (em conjunto
com a lâmpada), empurrando-o para
dentro.
6. Instale a unidade da luz da chapa de
matrícula, instalando os respectivos
parafusos.
PAU45222
Substituição de uma lâmpada de
mínimos Se a lâmpada dos mínimos se fundir, subs-
titua-a do modo seguinte:
1. Remova a unidade do farol dianteiro.
(Consulte a página 6-36.)
2. Retire o receptáculo dos mínimos (em
conjunto com a lâmpada), puxando-o
para fora.
3. Puxe a lâmpada fundida para remo-
vê-la.
4. Introduza uma nova lâmpada no re-
ceptáculo.
5. Instale o receptáculo dos mínimos (em
conjunto com a lâmpada), empurran-
do-o para dentro.
6. Instale a unidade do farol dianteiro.
1. Parafuso
1
1. Unidade da luz da chapa de matrícula
2. Receptáculo da luz da lâmpada da chapa
de matrícula
12
1. Receptáculo da lâmpada dos mínimos
1
32D-9-P6.book 39 ページ ２０１１年１月２１日　金曜日　午前９時２７分

MANUTENÇÃO PERIÓDICA E AJUSTES
6-40
2
3
4
567
8
9
PAU24350
Suporte do motociclo Uma vez que este modelo não está equipa-
do com um descanso central, tenha em
consideração as seguintes precauções
quando remover a roda dianteira e a roda
traseira ou quando efectuar outro tipo de
manutenção para a qual seja necessário
colocar o motociclo na posição vertical. As-
segure-se de que o motociclo se encontra
numa posição estável e nivelada, antes de
iniciar qualquer procedimento de manuten-
ção. Para obter uma maior estabilidade,
pode ser colocada uma caixa robusta em
madeira por baixo do motor.
Realização de serviços na roda diantei-
ra
1. Estabilize a traseira do motociclo atra-
vés da utilização de um cavalete para
motociclo ou, se não possuir um cava-
lete adicional, através da colocação de
um macaco por baixo do chassis à
frente da roda traseira.
2. Levante a roda dianteira do chão, utili-
zando um cavalete de motociclo.
Realização de serviços na roda traseira
Levante a roda traseira do chão através da
utilização de um cavalete de motociclo ou,
se não possuir um cavalete adicional, atra-vés da colocação de um macaco, quer por
baixo de cada um dos lados do chassis à
frente da roda traseira, quer por baixo de
cada um dos lados do braço oscilante.
PAU24360
Roda dianteira
PAU49331
Remoção da roda dianteira
AVISO
PWA10821
Para evitar ferimentos, apoie bem o veí-
culo para que não haja o perigo de estetombar.
1. Remova a tampa de borracha e, de-
pois, desaperte as cavilhas de aperto
do eixo da roda dianteira e a porca do
eixo.1. Cavilha de aperto do eixo da roda dian-
teira
2. Porca do eixo
3. Tampa de borracha
23
1
32D-9-P6.book 40 ページ ２０１１年１月２１日　金曜日　午前９時２７分

MANUTENÇÃO PERIÓDICA E AJUSTES
6-41
1
2
3
4
56
7
8
9

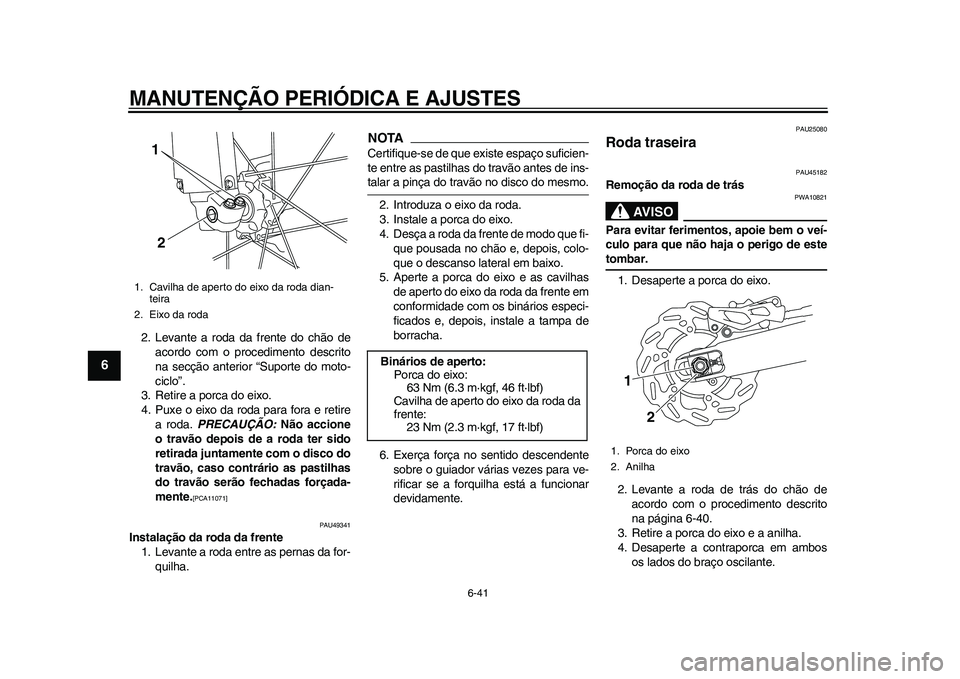

2. Levante a roda da frente do chão de
acordo com o procedimento descrito
na secção anterior “Suporte do moto-
ciclo”.
3. Retire a porca do eixo.
4. Puxe o eixo da roda para fora e retire
a roda. PRECAUÇÃO: Não accione
o travão depois de a roda ter sido
retirada juntamente com o disco do
travão, caso contrário as pastilhas
do travão serão fechadas forçada-
mente.
[PCA11071]

PAU49341
Instalação da roda da frente
1. Levante a roda entre as pernas da for-
quilha.
NOTACertifique-se de que existe espaço suficien-
te entre as pastilhas do travão antes de ins-talar a pinça do travão no disco do mesmo.
2. Introduza o eixo da roda.
3. Instale a porca do eixo.
4. Desça a roda da frente de modo que fi-
que pousada no chão e, depois, colo-
que o descanso lateral em baixo.
5. Aperte a porca do eixo e as cavilhas
de aperto do eixo da roda da frente em
conformidade com os binários especi-
ficados e, depois, instale a tampa de
borracha.
6. Exerça força no sentido descendente
sobre o guiador várias vezes para ve-
rificar se a forquilha está a funcionar
devidamente.
PAU25080
Roda traseira
PAU45182
Remoção da roda de trás
AVISO
PWA10821
Para evitar ferimentos, apoie bem o veí-
culo para que não haja o perigo de estetombar.
1. Desaperte a porca do eixo.
2. Levante a roda de trás do chão de
acordo com o procedimento descrito
na página 6-40.
3. Retire a porca do eixo e a anilha.
4. Desaperte a contraporca em ambos
os lados do braço oscilante.
1. Cavilha de aperto do eixo da roda dian-
teira
2. Eixo da roda
1
2
Binários de aperto:
Porca do eixo:
63 Nm (6.3 m·kgf, 46 ft·lbf)
Cavilha de aperto do eixo da roda da
frente:
23 Nm (2.3 m·kgf, 17 ft·lbf)
1. Porca do eixo
2. Anilha1
2
32D-9-P6.book 41 ページ ２０１１年１月２１日　金曜日　午前９時２７分

MANUTENÇÃO PERIÓDICA E AJUSTES
6-42
2
3
4
567
8
9
5. Rode as cavilhas ajustadoras da folga
da corrente de transmissão totalmente
na direcção (a).
6. Empurre a roda para a frente e retire a
corrente de transmissão do carreto
traseiro.NOTAA corrente de transmissão não precisa de
ser desmontada para remover e instalar aroda de trás.
7. Enquanto segura na pinça do travão,
puxe o eixo da roda para fora.8. Retire a roda. PRECAUÇÃO: Não ac-
cione o travão depois de a roda ter
sido retirada juntamente com o dis-
co do travão, caso contrário as pas-
tilhas do travão serão fechadas
forçadamente.
[PCA11071]

PAU45192
Instalação da roda de trás
1. Instale a roda e o braço da pinça do
travão, inserindo o eixo da roda pelo
lado esquerdo.NOTA
Certifique-se de que insere o retentor
do braço da pinça do travão na fenda
do braço oscilante.

Certifique-se de que existe espaço su-
ficiente entre as pastilhas do travão
antes de instalar a roda.
2. Instale a corrente de transmissão no
carreto traseiro.
3. Instale a anilha e a porca do eixo.
4. Desça a roda de trás de modo que fi-
que pousada no chão e, depois, colo-
que o descanso lateral em baixo.
5. Ajuste a folga da corrente de transmis-
são. (Consulte a página 6-28.)
6. Aperte a porca do eixo e, de seguida,
as contraporcas em conformidade
com os binários especificados.
1. Cavilha ajustadora da folga da corrente
de transmissão
2. Contraporca
3. Pinça do travão
12
3 (a)
1. Eixo da roda
1
1. Braço da pinça do travão
2. Retentor
3. Fenda
1
2
3
32D-9-P6.book 42 ページ ２０１１年１月２１日　金曜日　午前９時２７分

MANUTENÇÃO PERIÓDICA E AJUSTES
6-43
1
2
3
4
56
7
8
9
PAU25871

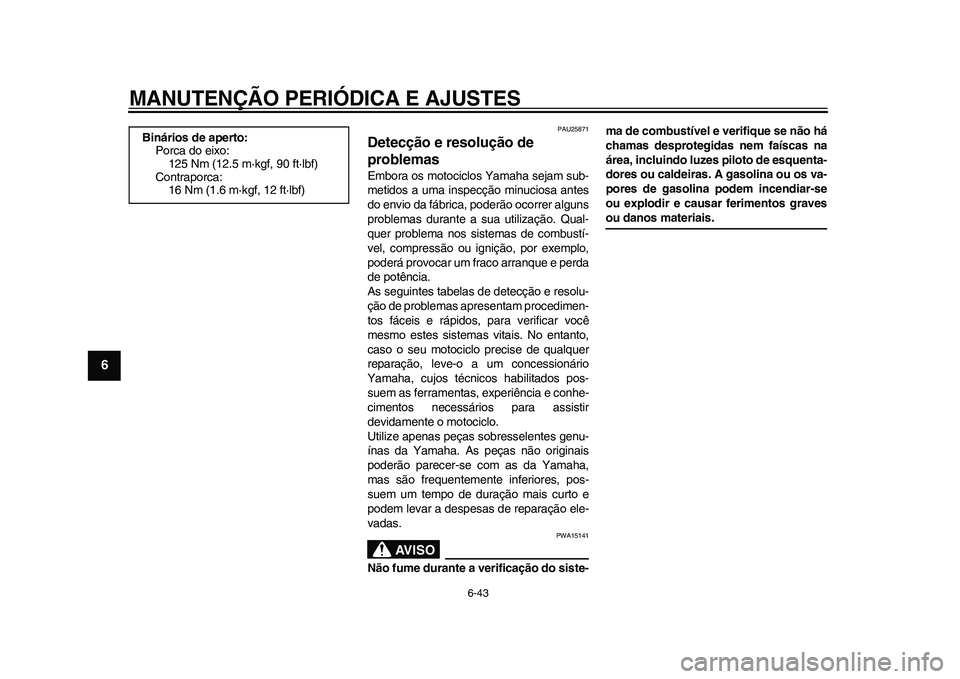

Detecção e resolução de
problemas Embora os motociclos Yamaha sejam sub-
metidos a uma inspecção minuciosa antes
do envio da fábrica, poderão ocorrer alguns
problemas durante a sua utilização. Qual-
quer problema nos sistemas de combustí-
vel, compressão ou ignição, por exemplo,
poderá provocar um fraco arranque e perda
de potência.
As seguintes tabelas de detecção e resolu-
ção de problemas apresentam procedimen-
tos fáceis e rápidos, para verificar você
mesmo estes sistemas vitais. No entanto,
caso o seu motociclo precise de qualquer
reparação, leve-o a um concessionário
Yamaha, cujos técnicos habilitados pos-
suem as ferramentas, experiência e conhe-
cimentos necessários para assistir
devidamente o motociclo.
Utilize apenas peças sobresselentes genu-
ínas da Yamaha. As peças não originais
poderão parecer-se com as da Yamaha,
mas são frequentemente inferiores, pos-
suem um tempo de duração mais curto e
podem levar a despesas de reparação ele-
vadas.
AVISO
PWA15141
Não fume durante a verificação do siste-ma de combustível e verifique se não há
chamas desprotegidas nem faíscas na
área, incluindo luzes piloto de esquenta-
dores ou caldeiras. A gasolina ou os va-
pores de gasolina podem incendiar-se
ou explodir e causar ferimentos graves
ou danos materiais. Binários de aperto:
Porca do eixo:
125 Nm (12.5 m·kgf, 90 ft·lbf)
Contraporca:
16 Nm (1.6 m·kgf, 12 ft·lbf)
32D-9-P6.book 43 ページ ２０１１年１月２１日　金曜日　午前９時２７分

MANUTENÇÃO PERIÓDICA E AJUSTES
6-44
2
3
4
567
8
9
PAU42133

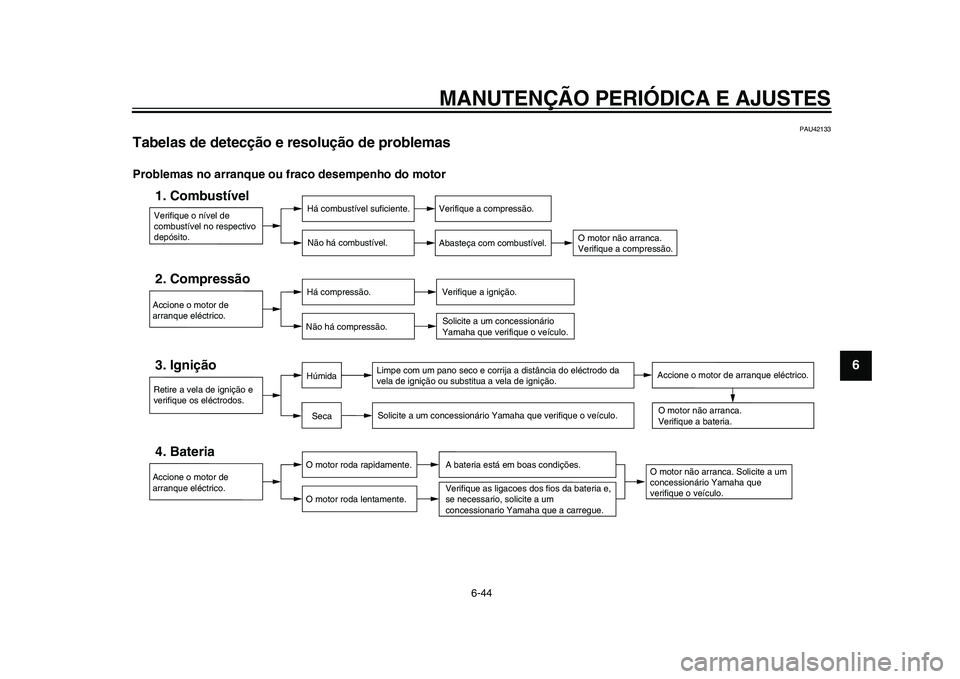

Tabelas de detecção e resolução de problemas Problemas no arranque ou fraco desempenho do motor
Verifique o nível de
combustível no respectivo
depósito.1. Combustível
Há combustível suficiente.
Não há combustível.
Verifique a compressão.
Abasteça com combustível.
O motor não arranca.
Verifique a compressão.
Accione o motor de
arranque eléctrico.2. Compressão
Há compressão.
Não há compressão.
Verifique a ignição.
Solicite a um concessionário
Yamaha que verifique o veículo.
Retire a vela de ignição e
verifique os eléctrodos.3. Ignição
Limpe com um pano seco e corrija a distância do eléctrodo da
vela de ignição ou substitua a vela de ignição.
Solicite a um concessionário Yamaha que verifique o veículo.
O motor não arranca. Solicite a um
concessionário Yamaha que
verifique o veículo.O motor não arranca.
Verifique a bateria.
Accione o motor de
arranque eléctrico.4. Bateria
O motor roda rapidamente.
O motor roda lentamente.
A bateria está em boas condições.
SecaHúmida
Accione o motor de arranque eléctrico.
Verifique as ligacoes dos fios da bateria e,
se necessario, solicite a um
concessionario Yamaha que a carregue.
32D-9-P6.book 44 ページ ２０１１年１月２１日　金曜日　午前９時２７分

MANUTENÇÃO PERIÓDICA E AJUSTES
6-45
1
2
3
4
56
7
8
9

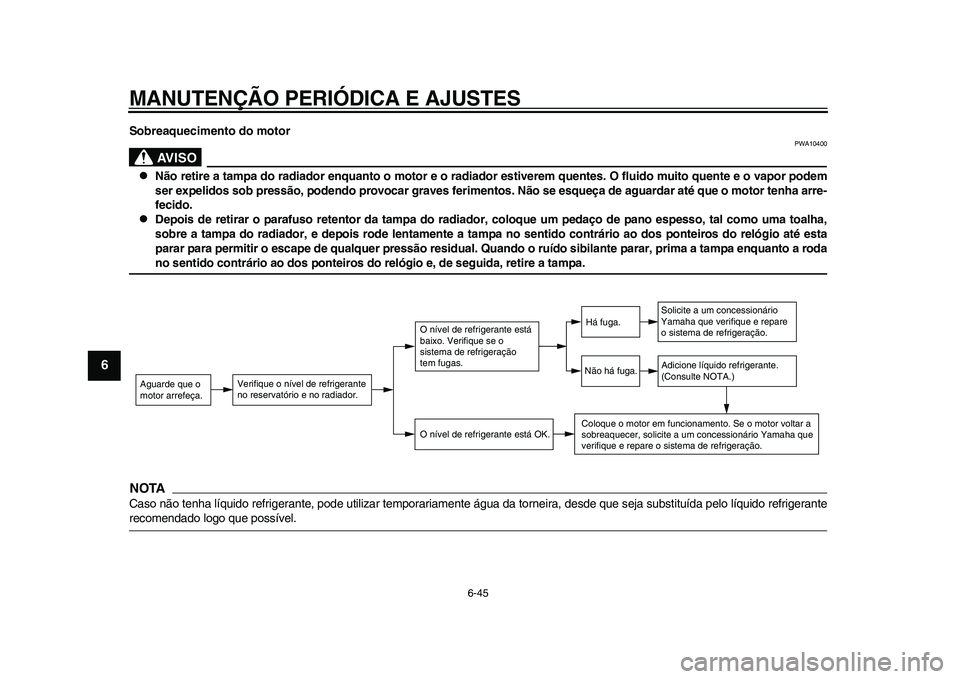

Sobreaquecimento do motor
AVISO
PWA10400

Não retire a tampa do radiador enquanto o motor e o radiador estiverem quentes. O fluido muito quente e o vapor podem
ser expelidos sob pressão, podendo provocar graves ferimentos. Não se esqueça de aguardar até que o motor tenha arre-
fecido.

Depois de retirar o parafuso retentor da tampa do radiador, coloque um pedaço de pano espesso, tal como uma toalha,
sobre a tampa do radiador, e depois rode lentamente a tampa no sentido contrário ao dos ponteiros do relógio até esta
parar para permitir o escape de qualquer pressão residual. Quando o ruído sibilante parar, prima a tampa enquanto a rodano sentido contrário ao dos ponteiros do relógio e, de seguida, retire a tampa.
NOTACaso não tenha líquido refrigerante, pode utilizar temporariamente água da torneira, desde que seja substituída pelo líquido refrigeranterecomendado logo que possível.Aguarde que o
motor arrefeça.
Verifique o nível de refrigerante
no reservatório e no radiador.
O nível de refrigerante está OK.O nível de refrigerante está
baixo. Verifique se o
sistema de refrigeração
tem fugas.
Solicite a um concessionário
Yamaha que verifique e repare
o sistema de refrigeração.
Adicione líquido refrigerante.
(Consulte NOTA.)
Coloque o motor em funcionamento. Se o motor voltar a
sobreaquecer, solicite a um concessionário Yamaha que
verifique e repare o sistema de refrigeração.Há fuga.
Não há fuga.
32D-9-P6.book 45 ページ ２０１１年１月２１日　金曜日　午前９時２７分
