FAU25881
Diagnostic de pannes
Bien que les véhicules Yamaha subissent
une inspection rigoureuse à la sortie d’usi-
ne, une panne peut toujours survenir. Toute
défaillance des systèmes d’alimentation, de
compression ou d’allumage, par exemple,
peut entraîner des problèmes de démarra-
ge et une perte de puissance.
Les schémas de diagnostic de pannes
ci-après permettent d’effectuer rapidement
et en toute facilité le contrôle de ces pièces
essentielles. Si une réparation quelconque
est requise, confier le scooter à un conces-
sionnaire Yamaha, car ses techniciens qua-
lifiés disposent des connaissances, du
savoir-faire et des outils nécessaires à un
entretien adéquat.
Pour tout remplacement, utiliser exclusive-
ment des pièces Yamaha d’origine. En ef-
fet, les pièces d’autres marques peuvent
sembler identiques, mais elles sont souvent
de moindre qualité. Ces pièces s’useront
donc plus rapidement et leur utilisation
pourrait entraîner des réparations onéreu-
ses.
AVERTISSEMENT
FWA15141
Lors de la vérification du circuit d’ali-
mentation, ne pas fumer, et s’assurer de
l’absence de flammes nues ou d’étincel-les à proximité, y compris de veilleuses
de chauffe-eau ou de chaudières. L’es-
sence et les vapeurs d’essence peuvent
s’enflammer ou exploser, et provoquer
des blessures et des dommages maté-
riels graves.
8-1
1
2
3
4
5
6
7
8
9

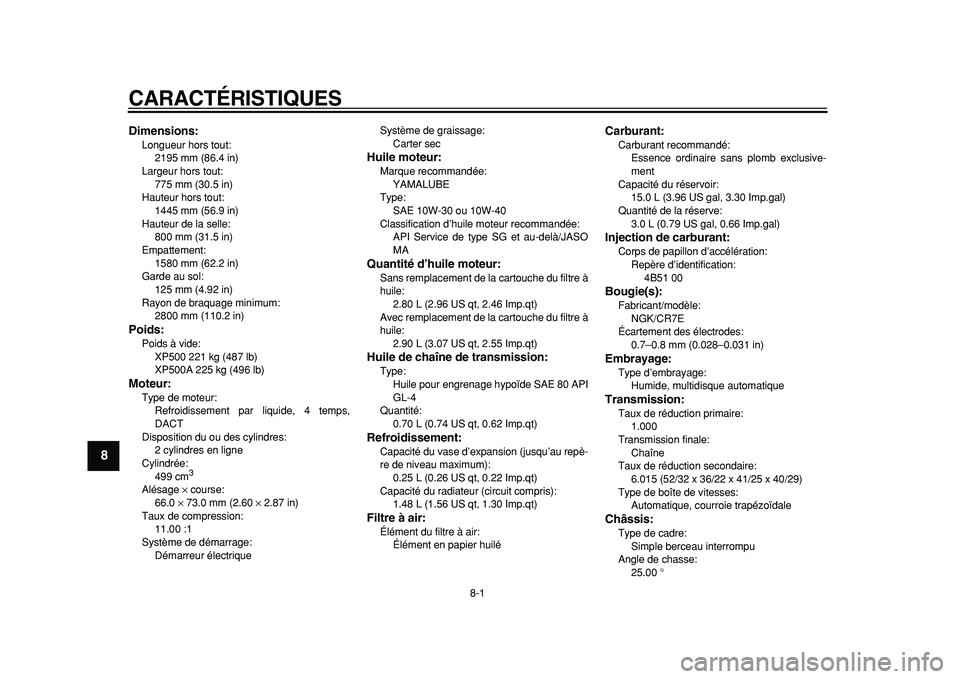

CARACTÉRISTIQUES
FAU2633Z
Dimensions:
Longueur hors tout:
2195 mm (86.4 in)
Largeur hors tout:
775 mm (30.5 in)
Hauteur hors tout:
1445 mm (56.9 in)
Hauteur de la selle:
800 mm (31.5 in)
Empattement:
1580 mm (62.2 in)
Garde au sol:
125 mm (4.92 in)
Rayon de braquage minimum:
2800 mm (110.2 in)
Poids:
Poids à vide:
XP500 221 kg (487 lb)
XP500A 225 kg (496 lb)
Moteur:
Type de moteur:
Refroidissement par liquide, 4 temps,
DACT
Disposition du ou des cylindres:
2 cylindres en ligne
Cylindrée:
499 cm
3
Alésage
×
course:
66.0
×
73.0 mm (2.60
×
2.87 in)
Taux de compression:
11.00 :1
Système de démarrage:
Démarreur électriqueSystème de graissage:
Carter sec
Huile moteur:
Marque recommandée:
YAMALUBE
Type:
SAE 10W-30 ou 10W-40
Classification d’huile moteur recommandée:
API Service de type SG et au-delà/JASO
MA
Quantité d’huile moteur:
Sans remplacement de la cartouche du filtre à
huile:
2.80 L (2.96 US qt, 2.46 Imp.qt)
Avec remplacement de la cartouche du filtre à
huile:
2.90 L (3.07 US qt, 2.55 Imp.qt)
Huile de chaîne de transmission:
Type:
Huile pour engrenage hypoïde SAE 80 API
GL-4
Quantité:
0.70 L (0.74 US qt, 0.62 Imp.qt)
Refroidissement:
Capacité du vase d’expansion (jusqu’au repè-
re de niveau maximum):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Capacité du radiateur (circuit compris):
1.48 L (1.56 US qt, 1.30 Imp.qt)
Filtre à air:
Élément du filtre à air:
Élément en papier huilé
Carburant:
Carburant recommandé:
Essence ordinaire sans plomb exclusive-
ment
Capacité du réservoir:
15.0 L (3.96 US gal, 3.30 Imp.gal)
Quantité de la réserve:
3.0 L (0.79 US gal, 0.66 Imp.gal)
Injection de carburant:
Corps de papillon d’accélération:
Repère d’identification:
4B51 00
Bougie(s):
Fabricant/modèle:
NGK/CR7E
Écartement des électrodes:
0.7–0.8 mm (0.028–0.031 in)
Embrayage:
Type d’embrayage:
Humide, multidisque automatique
Transmission:
Taux de réduction primaire:
1.000
Transmission finale:
Chaîne
Taux de réduction secondaire:
6.015 (52/32 x 36/22 x 41/25 x 40/29)
Type de boîte de vitesses:
Automatique, courroie trapézoïdale
Châssis:
Type de cadre:
Simple berceau interrompu
Angle de chasse:
25.00 °
