2011 YAMAHA TMAX Notices Demploi (in French)

1-2
1
CONSIGNES DE SÉCURITÉ

La posture du pilote et celle du passa-
ger est importante pour le contrôle cor-
rect du véhicule.
• Pour conserver le contrôle de son
scooter, il faut toujours tenir le gui-
don des deux mains et garder ses
pieds sur les repose-pieds.
• Le passager doit toujours se tenir
des deux mains, soit au pilote, soit à
la poignée du passager ou à la poi-
gnée de manutention, si le modèle
en est pourvu, et garder les deux
pieds sur les repose-pieds du pas-
sager. Ne jamais prendre en charge
un passager qui ne puisse placer
fermement ses deux pieds sur les
repose-pieds.

Ne jamais conduire après avoir absor-
bé de l’alcool, certains médicaments
ou des drogues.

Ce scooter est conçu pour l’utilisation
sur route uniquement. Ce n’est pas un
véhicule tout-terrain.
Équipement
La plupart des accidents mortels en scooter
résultent de blessures à la tête. Le port du
casque est le seul moyen d’éviter ou de li-
miter les blessures à la tête.

Toujours porter un casque homolo-
gué.

Porter une visière ou des lunettes de
protection. Si les yeux ne sont pas pro-
tégés, le vent risque de troubler la vue
et de retarder la détection des obsta-
cles.

Porter des bottes, une veste, un pan-
talon et des gants solides pour se pro-
téger des éraflures en cas de chute.

Ne jamais porter des vêtements lâ-
ches, car ceux-ci pourraient s’accro-
cher aux leviers de commande ou
même aux roues, ce qui risque d’être
la cause d’un accident.

Toujours porter des vêtements de pro-
tection qui couvrent les jambes, les
chevilles et les pieds. Le moteur et le
système d’échappement sont brûlants
pendant ou après la conduite, et peu-
vent, dès lors, provoquer des brûlures.

Les consignes ci-dessus s’adressent
également au passager.
Éviter un empoisonnement au monoxy-
de de carbone
Tous les gaz d’échappement de moteur
contiennent du monoxyde de carbone, un
gaz mortel. L’inhalation de monoxyde de
carbone peut provoquer céphalées, étour-
dissements, somnolence, nausées, confu-
sion mentale, et finalement la mort.
Le monoxyde de carbone est un gaz incolo-re, inodore et insipide qui peut être présent
même lorsque l’on ne sent ou ne voit aucun
gaz d’échappement. Des niveaux mortels
de monoxyde de carbone peuvent s’accu-
muler rapidement et peuvent suffoquer rapi-
dement une victime et l’empêcher de se
sauver. De plus, des niveaux mortels de
monoxyde de carbone peuvent persister
pendant des heures, voire des jours dans
des endroits peu ou pas ventilés. Si l’on res-
sent tout symptôme d’empoisonnement au
monoxyde de carbone, il convient de quitter
immédiatement l’endroit, de prendre l’air et
de CONSULTER UN MÉDECIN.

Ne pas faire tourner un moteur à l’inté-
rieur d’un bâtiment. Même si l’on tente
de faire évacuer les gaz d’échappe-
ment à l’aide de ventilateurs ou en
ouvrant portes et fenêtres, le monoxy-
de de carbone peut atteindre rapide-
ment des concentrations
dangereuses.

Ne pas faire tourner un moteur dans
un endroit mal ventilé ou des endroits
partiellement clos, comme les gran-
ges, garages ou abris d’auto.

Ne pas faire tourner un moteur à un
endroit à l’air libre d’où les gaz
d’échappement pourraient être aspi-
rés dans un bâtiment par des ouvertu-
res comme portes ou fenêtres.

1-3
1
CONSIGNES DE SÉCURITÉ
Charge
L’ajout accessoires ou de bagages peut ré-
duire la stabilité et la maniabilité du scooter
si la répartition du poids est modifiée. Afin
d’éviter tout risque d’accident, monter ac-
cessoires et bagages avec beaucoup de
soin. Redoubler de prudence lors de la con-
duite d’un scooter chargé d’accessoires ou
de bagages. Voici quelques directives à sui-
vre concernant les accessoires et le char-
gement de ce scooter :
S’assurer que le poids total du pilote, du
passager, des bagages et des accessoires
ne dépasse pas la charge maximum.
La
conduite d’un véhicule surchargé peut
être la cause d’un accident.
Même lorsque cette limite de poids n’est
pas dépassée, garder les points suivants à
l’esprit :

Les bagages et les accessoires doi-
vent être fixés aussi bas et près du
scooter que possible. Attacher soi-
gneusement les bagages les plus
lourds près du centre du scooter et ré-
partir le poids également de chaque
côté afin de ne pas le déséquilibrer.

Un déplacement soudain du charge-ment peut créer un déséquilibre. S’as-
surer que les accessoires et les
bagages sont correctement attachés
avant de prendre la route. Contrôler
fréquemment les fixations des acces-
soires et des bagages.
• Régler correctement la suspension
(pour les modèles à suspension ré-
glable) en fonction de la charge et
contrôler l’état et la pression de gon-
flage des pneus.
• Ne jamais placer des objets lourds
ou volumineux sur le guidon, la four-
che ou le garde-boue avant. Ces
objets peuvent déstabiliser la direc-
tion et rendre le maniement plus dif-
ficile.

Ce véhicule n’est pas conçu pour ti-
rer une remorque ni pour être ac-
couplé à un side-car.
Accessoires Yamaha d’origine
Le choix d’accessoires pour son véhicule
est une décision importante. Des accessoi-
res Yamaha d’origine, disponibles unique-
ment chez les concessionnaires Yamaha,
ont été conçus, testés et approuvés par
Yamaha pour l’utilisation sur ce véhicule.
De nombreuses entreprises n’ayant aucun
lien avec Yamaha produisent des pièces et
accessoires, ou mettent à dispositiond’autres modifications pour les véhicules
Yamaha. Yamaha n’est pas en mesure de
tester les produits disponibles sur le marché
secondaire. Yamaha ne peut dès lors ni ap-
prouver ni recommander l’utilisation d’ac-
cessoires vendus par des tiers ou les
modifications autres que celles
recommandées spécialement par Yamaha,
même si ces pièces sont vendues ou mon-
tées par un concessionnaire Yamaha.
Pièces de rechange, accessoires et mo-
difications issus du marché secondaire
Bien que des produits du marché secondai-
re puissent sembler être de concept et de
qualité identiques aux accessoires
Yamaha, il faut être conscient que certains
de ces accessoires ou certaines de ces mo-
difications ne sont pas appropriés en raison
du danger potentiel qu’ils représentent pour
soi-même et pour autrui. La mise en place
de produits issus du marché secondaire ou
l’exécution d’une autre modification du véhi-
cule venant altérer le concept ou les carac-
téristiques du véhicule peut soumettre les
occupants du véhicule ou des tiers à des
risques accrus de blessures ou de mort. Le
propriétaire est responsable des domma-
ges découlant d’une modification du véhi-
cule.
Respecter les conseils suivants lors du
Charge maximale:
XP500 194 kg (428 lb)
XP500A 190 kg (419 lb)

1-4
1
CONSIGNES DE SÉCURITÉ
montage d’accessoires, ainsi que ceux
donnés à la section “Charge”.

Ne jamais monter d’accessoires ou
transporter de chargement qui pour-
raient nuire au bon fonctionnement du
scooter. Examiner soigneusement les
accessoires avant de les monter pour
s’assurer qu’ils ne réduisent en rien la
garde au sol, l’angle d’inclinaison dans
les virages, le débattement limite de la
suspension, la course de la direction
ou le fonctionnement des comman-
des. Vérifier aussi qu’ils ne cachent
pas les feux et catadioptres.
• Les accessoires montés sur le gui-
don ou autour de la fourche peuvent
créer des déséquilibres dus à une
mauvaise distribution du poids ou à
des changements d’ordre aé-
rodynamique. Si des accessoires
sont montés sur le guidon ou autour
de la fourche, ils doivent être aussi
légers et compacts que possible.
• Des accessoires volumineux ris-
quent de gravement réduire la stabi-
lité du scooter en raison d’effets
aérodynamiques. Le vent peut avoir
tendance à soulever le scooter et
les coups de vent latéraux peuvent
le rendre instable. De tels accessoi-
res peuvent également rendre le vé-hicule instable lors du croisement
ou du dépassement de camions.
• Certains accessoires peuvent for-
cer le pilote à modifier sa position de
conduite. Une position de conduite
incorrecte réduit la liberté de mou-
vement du pilote et peut limiter son
contrôle du véhicule. De tels acces-
soires sont donc déconseillés.

La prudence est de rigueur lors de
l’installation de tout accessoire électri-
que supplémentaire. Si les accessoi-
res excèdent la capacité de
l’installation électrique du scooter, une
défaillance pourrait se produire, ce qui
risque de provoquer des problèmes
d’éclairage ou une perte de puissance
du moteur.
Pneus et jantes issus du marché secon-
daire
Les pneus et les jantes livrés avec le scoo-
ter sont conçus pour les capacités de per-
formance du véhicule et sont conçus de
sorte à offrir la meilleure combinaison de
maniabilité, de freinage et de confort.
D’autres pneus, jantes, tailles et combinai-
sons peuvent ne pas être adéquats. Se re-
porter à la page 6-20 pour les
caractéristiques des pneus et pour plus
d’informations sur leur remplacement.
Transport du scooter
Bien veiller à suivre les instructions suivan-
tes avant de transporter le scooter dans un
autre véhicule.


Retirer tous les éléments lâches du
scooter.

Dans la remorque ou la caisse de
chargement, diriger la roue avant droit
devant et la caler dans un rail avec
corne d’arrimage.

Arrimer le scooter à l’aide de sangles
d’arrimage ou de sangles adéquates
fixées à des éléments solides du scoo-
ter, tels que le cadre ou la bride de
fourche (et non, par exemple, le gui-
don, qui comporte des éléments en
caoutchouc, ou les clignotants, ou tou-
te pièce pouvant se briser). Choisir ju-
dicieusement l’emplacement des
sangles de sorte qu’elles ne frottent
pas contre des surfaces peintes lors
du transport.

Les sangles doivent, dans la mesure
du possible, quelque peu compresser
la suspension afin de limiter le rebond
lors du transport.

1-5
1
CONSIGNES DE SÉCURITÉ
FAU10372
Conseils supplémentaires
relatifs à la sécurité routière

S’assurer de signaler clairement son
intention d’effectuer un virage.

Le freinage peut être extrêmement dif-
ficile sur route mouillée. Éviter les frei-
nages brusques qui risquent de faire
déraper le scooter. Pour ralentir sur
une surface mouillée, actionner les
freins lentement.

Ralentir à l’approche d’un croisement
ou d’un virage. Le virage effectué,
accélérer lentement.

Doubler les voitures en stationnement
avec prudence. Un automobiliste inat-
tentif pourrait brusquement ouvrir une
portière.

Les rails de chemin de fer ou de tram-
way, les plaques de fer des chantiers
et les plaques d’égout deviennent ex-
trêmement glissants lorsqu’ils sont
mouillés. Ralentir et les franchir pru-
demment. Maintenir le scooter bien
droit, car il pourrait glisser et se renver-
ser.

Le nettoyage du scooter risque de
mouiller les plaquettes de frein. Après
avoir lavé le scooter, toujours contrôler
les freins avant de prendre la route.

Toujours porter un casque, des gants,un pantalon (serré aux chevilles afin
qu’il ne flotte pas) et une veste de cou-
leur vive.

Ne pas charger trop de bagages sur le
scooter. Un scooter surchargé est ins-
table. Utiliser un lien solide pour fixer
les bagages sur le porte-bagages (le
cas échéant). Des bagages mal atta-
chés réduisent la stabilité du scooter et
constituent une source de distraction
dangereuse. (Voir page 1-1.)

2-1
1
2

DESCRIPTION
FAU10410

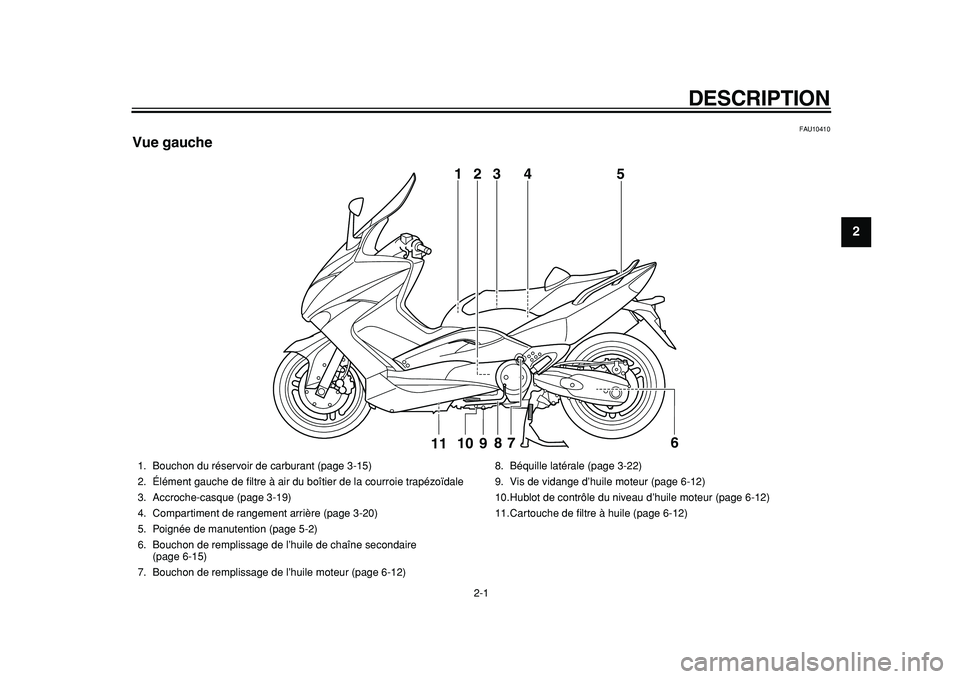

Vue gauche
3
5
109
8
76
11
1
4
2

1. Bouchon du réservoir de carburant (page 3-15)
2. Élément gauche de filtre à air du boîtier de la courroie trapézoïdale
3. Accroche-casque (page 3-19)
4. Compartiment de rangement arrière (page 3-20)
5. Poignée de manutention (page 5-2)
6. Bouchon de remplissage de l’huile de chaîne secondaire
(page 6-15)
7. Bouchon de remplissage de l’huile moteur (page 6-12)8. Béquille latérale (page 3-22)
9. Vis de vidange d’huile moteur (page 6-12)
10.Hublot de contrôle du niveau d’huile moteur (page 6-12)
11.Cartouche de filtre à huile (page 6-12)

DESCRIPTION
2-2
1
2
3
4
5
6
7
8
9

FAU10420

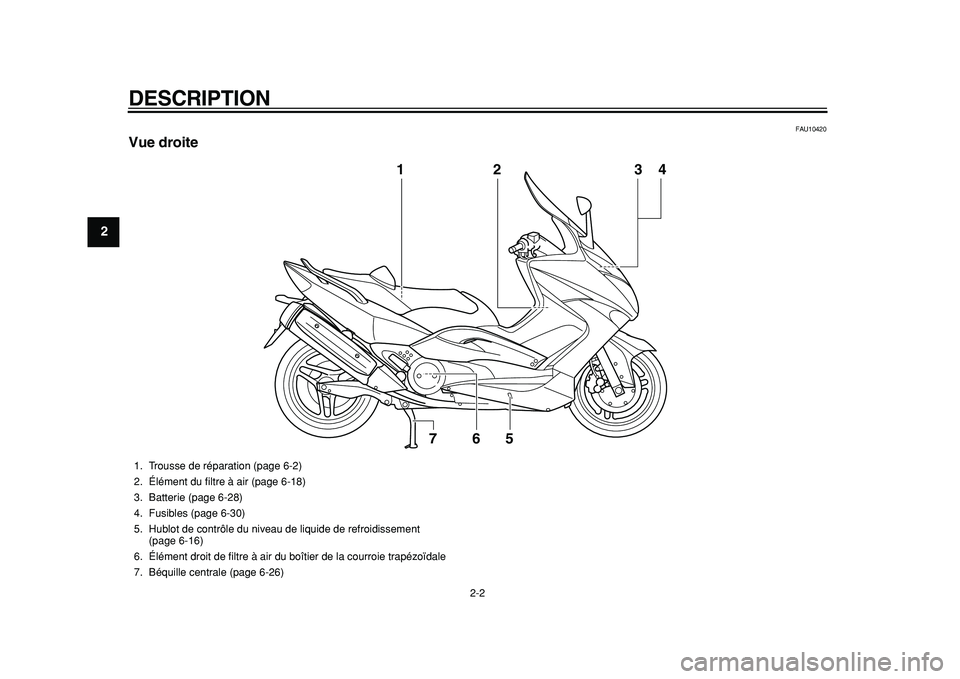

Vue droite
2
6
5
7
1
34

1. Trousse de réparation (page 6-2)
2. Élément du filtre à air (page 6-18)
3. Batterie (page 6-28)
4. Fusibles (page 6-30)
5. Hublot de contrôle du niveau de liquide de refroidissement
(page 6-16)
6. Élément droit de filtre à air du boîtier de la courroie trapézoïdale
7. Béquille centrale (page 6-26)

DESCRIPTION
2-3
2
3
4
5
6
7
8
9

FAU10430

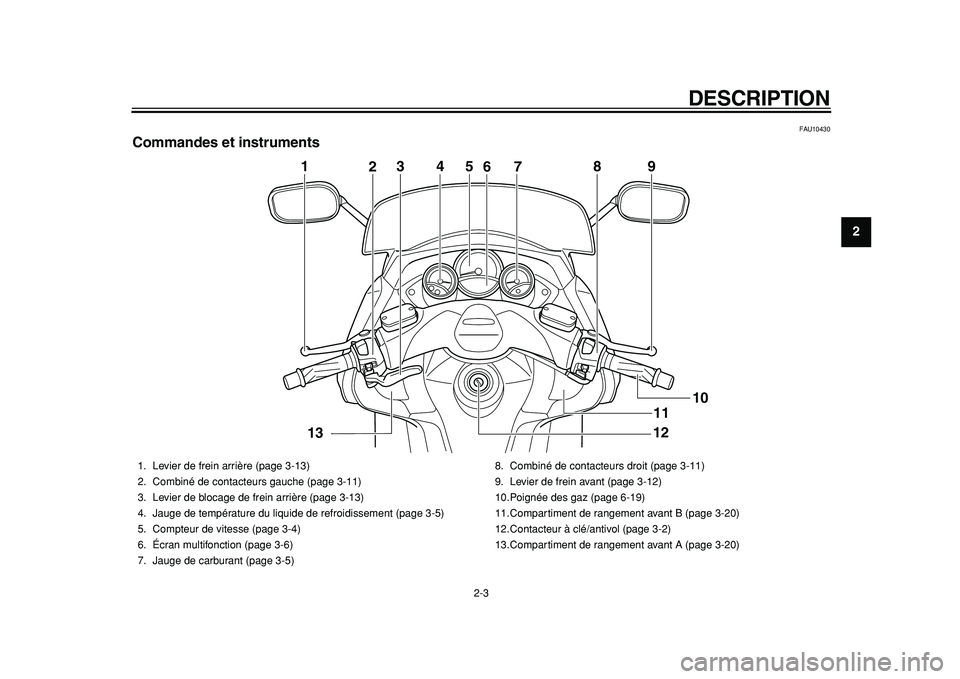

Commandes et instruments
5
4
2
3
7
8
9
1
12
10
6
11
13

1. Levier de frein arrière (page 3-13)
2. Combiné de contacteurs gauche (page 3-11)
3. Levier de blocage de frein arrière (page 3-13)
4. Jauge de température du liquide de refroidissement (page 3-5)
5. Compteur de vitesse (page 3-4)
6. Écran multifonction (page 3-6)
7. Jauge de carburant (page 3-5)8. Combiné de contacteurs droit (page 3-11)
9. Levier de frein avant (page 3-12)
10.Poignée des gaz (page 6-19)
11.Compartiment de rangement avant B (page 3-20)
12.Contacteur à clé/antivol (page 3-2)
13.Compartiment de rangement avant A (page 3-20)

3-1
1
2
3
4
5
6
7
8
9

COMMANDES ET INSTRUMENTS
FAU10977
Immobilisateur antivol
Ce véhicule est équipé d’un immobilisateur,
dispositif de dissuasion de vol intégré, pro-
tégeant le véhicule grâce au principe de
l’enregistrement de codes dans les clés de
contact. Le système est constitué des élé-
ments suivants :

une clé d’enregistrement de codes
(anneau en plastique rouge)

deux clés de contact conventionnelles
(anneau en plastique noir), dont le
code peut être remplacé

un transpondeur (dans la clé d’enre-
gistrement de codes)

un immobilisateur

un bloc de commande électronique
(ECU)

un témoin de l’immobilisateur antivol
(Voir page 3-4.)
La clé à anneau rouge permet d’enregistrer
les codes dans chacune des clés conven-
tionnelles. L’enregistrement d’un code étant
un procédé délicat, il faut le confier à un
concessionnaire Yamaha, en se présentant
chez lui avec le véhicule ainsi que les trois
clés. Ne pas se servir de la clé à anneau
rouge pour conduire le véhicule. Celle-ci ne
doit servir que pour l’enregistrement des co-
des. Toujours se servir d’une clé à anneau
noir pour conduire le véhicule.
ATTENTION

FCA11821

NE PAS PERDRE LA CLÉ D’ENRE-
GISTREMENT DE CODE. EN CAS
DE PERTE, CONTACTER IMMÉDIA-
TEMENT SON CONCESSIONNAI-
RE. Sans cette clé, tout
réenregistrement de code est im-
possible. Le moteur se mettra en
marche avec les clés convention-
nelles, mais il faudra remplacer tout
le système de l’immobilisateur anti-
vol si l’enregistrement d’un nou-
veau code s’avère nécessaire (p.
ex., fabrication d’un double supplé-
mentaire ou perte de toutes les clésconventionnelles). Il est dès lors
hautement recommandé d’utiliser
une des clés conventionnelles pour
la conduite et de conserver la clé
d’enregistrement de codes dans un
lieu sûr.

Ne plonger aucune des clés dans
du liquide.

N’exposer aucune clé à des tempé-
ratures excessivement élevées.

Ne placer aucune clé à proximité de
sources magnétiques (comme par
exemple à proximité de
haut-parleurs).

Ne pas placer d’objet transmettant
des signaux électriques à proximité
d’une des clés.

Ne pas déposer d’objet lourd sur
aucune des clés.

Ne rectifier aucune des clés ni mo-
difier leur forme.

Ne pas retirer l’anneau en plastique
des clés.

Ne pas attacher plus d’une clé d’un
système d’immobilisateur antivol
au même trousseau de clés.

Éloigner les clés de contact du vé-
hicule ainsi que toute clé d’autres
immobilisateurs antivols de la clé
d’enregistrement de codes.

Éloigner les clés d’autres immobili-
1. Clé d’enregistrement de codes
(anneau rouge)
2. Clés de contact conventionnelles
(anneau noir)
