2011 YAMAHA TMAX Betriebsanleitungen (in German)

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION

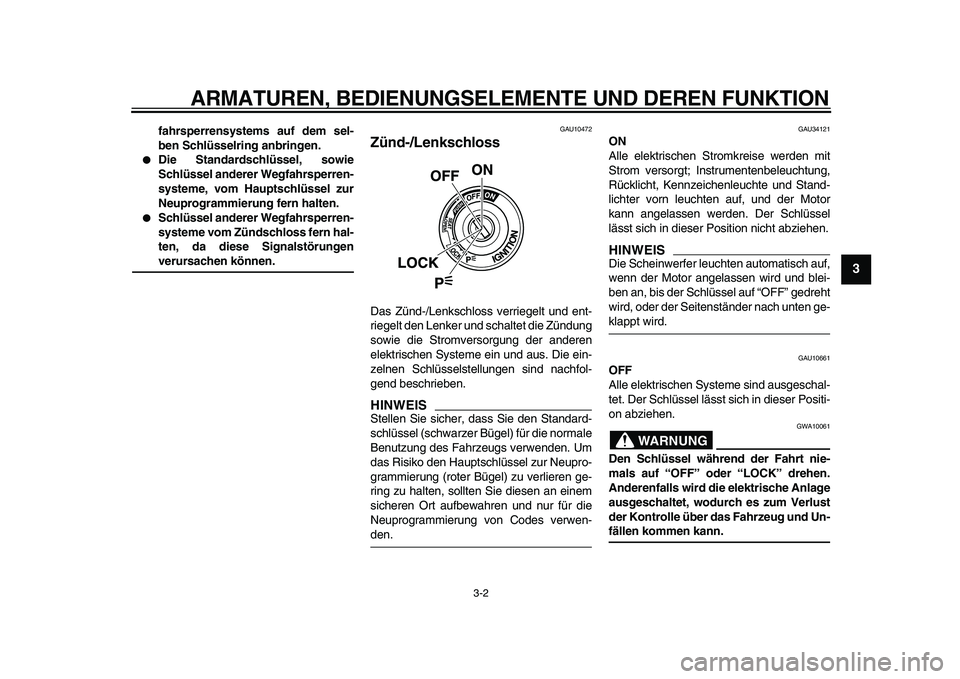

3-2
2
34
5
6
7
8
9

fahrsperrensystems auf dem sel-
ben Schlüsselring anbringen.

Die Standardschlüssel, sowie
Schlüssel anderer Wegfahrsperren-
systeme, vom Hauptschlüssel zur
Neuprogrammierung fern halten.

Schlüssel anderer Wegfahrsperren-
systeme vom Zündschloss fern hal-
ten, da diese Signalstörungen
verursachen können.
GAU10472
Zünd-/Lenkschloss
Das Zünd-/Lenkschloss verriegelt und ent-
riegelt den Lenker und schaltet die Zündung
sowie die Stromversorgung der anderen
elektrischen Systeme ein und aus. Die ein-
zelnen Schlüsselstellungen sind nachfol-
gend beschrieben.
HINWEIS

Stellen Sie sicher, dass Sie den Standard-
schlüssel (schwarzer Bügel) für die normale
Benutzung des Fahrzeugs verwenden. Um
das Risiko den Hauptschlüssel zur Neupro-
grammierung (roter Bügel) zu verlieren ge-
ring zu halten, sollten Sie diesen an einem
sicheren Ort aufbewahren und nur für die
Neuprogrammierung von Codes verwen-
den.
GAU34121
ON
Alle elektrischen Stromkreise werden mit
Strom versorgt; Instrumentenbeleuchtung,
Rücklicht, Kennzeichenleuchte und Stand-
lichter vorn leuchten auf, und der Motor
kann angelassen werden. Der Schlüssel
lässt sich in dieser Position nicht abziehen.
HINWEIS

Die Scheinwerfer leuchten automatisch auf,
wenn der Motor angelassen wird und blei-
ben an, bis der Schlüssel auf “OFF” gedreht
wird, oder der Seitenständer nach unten ge-
klappt wird.
GAU10661
OFF
Alle elektrischen Systeme sind ausgeschal-
tet. Der Schlüssel lässt sich in dieser Positi-
on abziehen.
WARNUNG

GWA10061
Den Schlüssel während der Fahrt nie-
mals auf “OFF” oder “LOCK” drehen.
Anderenfalls wird die elektrische Anlage
ausgeschaltet, wodurch es zum Verlust
der Kontrolle über das Fahrzeug und Un-
fällen kommen kann.
✧✯✬✴✧ ✥



ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION

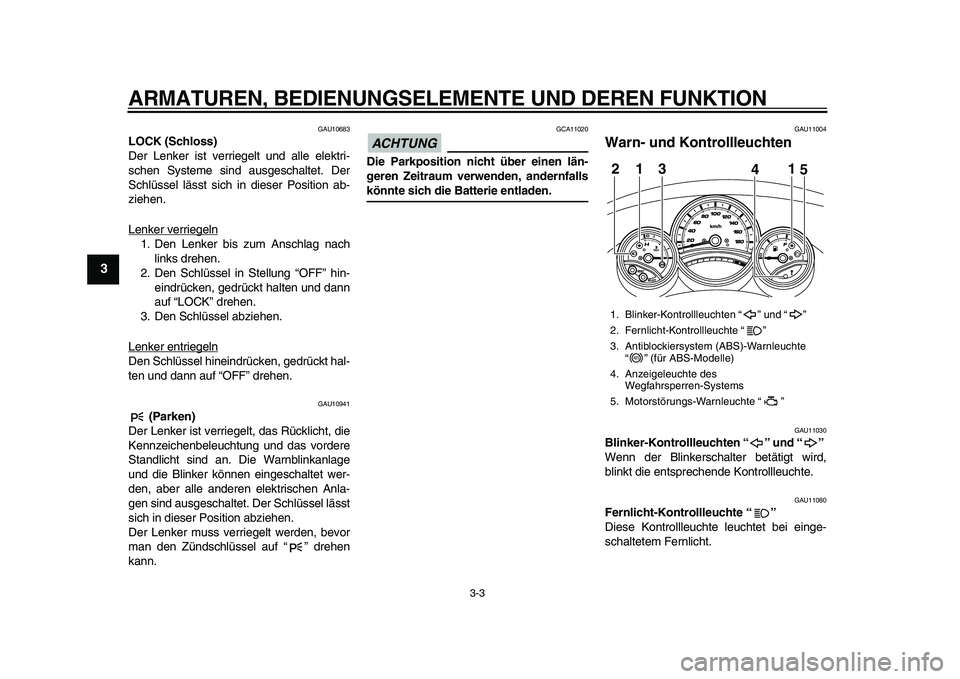

3-3
1
2
3
4
5
6
7
8
9

GAU10683
LOCK (Schloss)
Der Lenker ist verriegelt und alle elektri-
schen Systeme sind ausgeschaltet. Der
Schlüssel lässt sich in dieser Position ab-
ziehen.
Lenker verriegeln
1. Den Lenker bis zum Anschlag nach
links drehen.
2. Den Schlüssel in Stellung “OFF” hin-
eindrücken, gedrückt halten und dann
auf “LOCK” drehen.
3. Den Schlüssel abziehen.
Lenker entriegelnDen Schlüssel hineindrücken, gedrückt hal-
ten und dann auf “OFF” drehen.

GAU10941
(Parken)
Der Lenker ist verriegelt, das Rücklicht, die
Kennzeichenbeleuchtung und das vordere
Standlicht sind an. Die Warnblinkanlage
und die Blinker können eingeschaltet wer-
den, aber alle anderen elektrischen Anla-
gen sind ausgeschaltet. Der Schlüssel lässt
sich in dieser Position abziehen.
Der Lenker muss verriegelt werden, bevor
man den Zündschlüssel auf “ ” drehen
kann.
ACHTUNG

GCA11020
Die Parkposition nicht über einen län-
geren Zeitraum verwenden, andernfalls
könnte sich die Batterie entladen.
GAU11004
Warn- und Kontrollleuchten
GAU11030
Blinker-Kontrollleuchten “” und “”
Wenn der Blinkerschalter betätigt wird,
blinkt die entsprechende Kontrollleuchte.
GAU11080
Fernlicht-Kontrollleuchte “”
Diese Kontrollleuchte leuchtet bei einge-
schaltetem Fernlicht.
1. Blinker-Kontrollleuchten “ ” und “ ”
2. Fernlicht-Kontrollleuchte “ ”
3. Antiblockiersystem (ABS)-Warnleuchte
“ ” (für ABS-Modelle)
4. Anzeigeleuchte des
Wegfahrsperren-Systems
5. Motorstörungs-Warnleuchte “ ”
1
3
1
2
4
5
ABS
✧✯✬✴✧ ✦



ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-4
2
34
5
6
7
8
9

GAU43023
Motorstörungs-Warnleuchte “”
Diese Warnleuchte leuchtet auf oder blinkt,
wenn ein elektrischer Überwachungskreis
des Motors nicht korrekt arbeitet. Lassen
Sie in diesem Fall die Stromkreis-Prüfein-
richtung von einer Yamaha-Fachwerkstatt
überprüfen.
Der elektrische Stromkreis der Warnleuchte
kann durch Drehen des Schlüssels in Stel-
lung “ON” geprüft werden. Die Warnleuchte
sollte einige Sekunden lang aufleuchten
und dann erlöschen.
Leuchtet die Warnleuchte nicht auf, wenn
der Schlüssel auf “ON” gedreht wird, oder
wenn sie nicht erlischt, sollten Sie den
Stromkreis von einer Yamaha-Fachwerk-
statt kontrollieren lassen.
HINWEIS

Diese Warnleuchte leuchtet auf, wenn der
Schlüssel in die Stellung “ON” gedreht und
der Starterschalter gedrückt wird, damit
wird jedoch keine Störung angezeigt.
GAU43032
ABS-Warnleuchte “” (für ABS-Model-
le)
ACHTUNG

GCA10831
Wenn die ABS-Warnleuchte währenddes Fahrens aufleuchtet oder zu blinken
beginnt, arbeitet das ABS mög-
licherweise nicht korrekt. In diesem Fall
den Stromkreis von einer Yamaha-Fach-
werkstatt überprüfen lassen.
Für nähere Angaben zur Funktionsweise
des Antiblockiersystems siehe Seite 3-14.
Der elektrische Stromkreis der Warnleuchte
kann geprüft werden, indem der Motor-
stoppschalter auf “”, und der
Zündschlüssel auf “ON” gestellt wird. Die
Warnleuchte sollte einige Sekunden lang
aufleuchten und dann erlöschen.
Leuchtet die Warnleuchte nicht auf, wenn
der Schlüssel auf “ON” gedreht wird, oder
wenn sie nicht erlischt, sollten Sie den
Stromkreis von einer Yamaha-Fachwerk-
statt kontrollieren lassen.
WARNUNG

GWA11350
Leuchtet die ABS-Warnleuchte auf, oder
beginnt sie während der Fahrt zu blin-
ken, wechselt das Bremssystem zum
konventionellen Bremsvorgang. Des-
halb darauf achten, dass das Rad wäh-
rend einer Notbremsung nicht blockiert.
HINWEIS

Es kann vorkommen, dass die ABS-Warn-
leuchte aufleuchtet wenn der Roller auf
dem Hauptständer steht und der Motorhochgedreht wird, damit wird jedoch keine
Störung angezeigt.
GAU38624
Anzeigeleuchte des Wegfahrsper-
ren-Systems
Der elektrische Stromkreis der Anzeige-
leuchte kann durch Drehen des Schlüssels
in Stellung “ON” geprüft werden. Die Anzei-
geleuchte sollte einige Sekunden lang auf-
leuchten und dann erlöschen.
Leuchtet die Anzeigeleuchte nicht auf,
wenn der Schlüssel auf “ON” gedreht wird,
oder wenn sie nicht erlischt, sollten Sie den
Stromkreis von einer Yamaha-Fachwerk-
statt kontrollieren lassen.
Wenn der Zündschlüssel auf “OFF” gestellt
worden ist und 30 Sekunden verstrichen
sind, beginnt die Anzeigeleuchte zu blinken,
um anzuzeigen, dass das Wegfahrsper-
ren-System aktiviert ist. Nach 24 Stunden
hört die Anzeigeleuchte auf zu blinken. Das
Wegfahrsperren-System ist jedoch immer
noch aktiviert.
Die Stromkreis-Prüfeinrichtung detektiert
auch Probleme in den Stromkreisen des
Wegfahrsperren-Systems. (Beschreibung
der Stromkreis-Prüfeinrichtung siehe Seite
3-10.)
ABS
✧✯✬✴✧ ✧



ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION

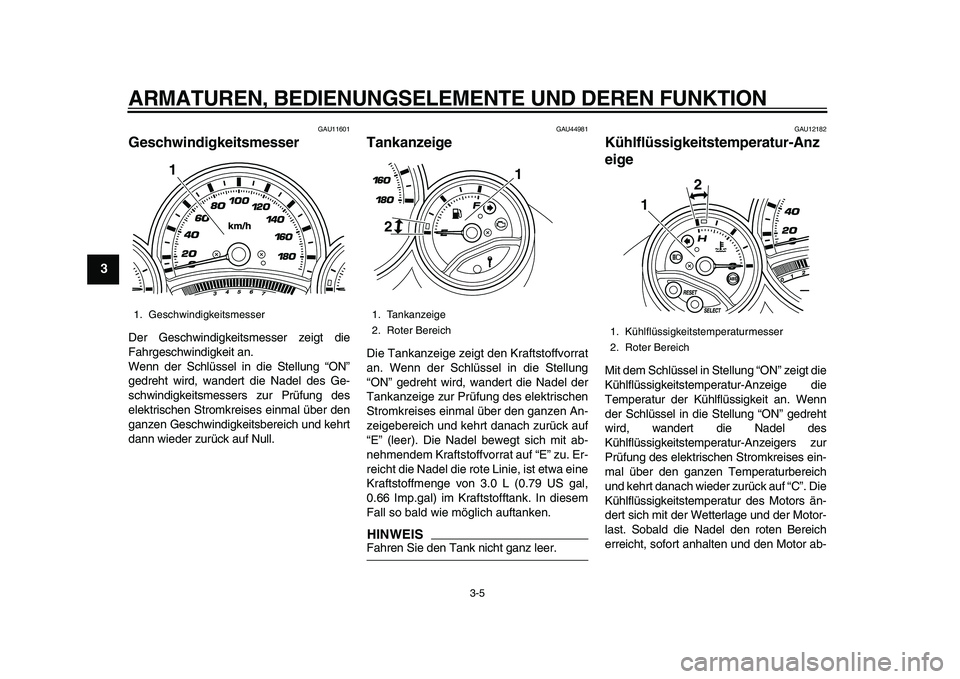

3-5
1
2
3
4
5
6
7
8
9

GAU11601
Geschwindigkeitsmesser
Der Geschwindigkeitsmesser zeigt die
Fahrgeschwindigkeit an.
Wenn der Schlüssel in die Stellung “ON”
gedreht wird, wandert die Nadel des Ge-
schwindigkeitsmessers zur Prüfung des
elektrischen Stromkreises einmal über den
ganzen Geschwindigkeitsbereich und kehrt
dann wieder zurück auf Null.
GAU44981
Tankanzeige
Die Tankanzeige zeigt den Kraftstoffvorrat
an. Wenn der Schlüssel in die Stellung
“ON” gedreht wird, wandert die Nadel der
Tankanzeige zur Prüfung des elektrischen
Stromkreises einmal über den ganzen An-
zeigebereich und kehrt danach zurück auf
“E” (leer). Die Nadel bewegt sich mit ab-
nehmendem Kraftstoffvorrat auf “E” zu. Er-
reicht die Nadel die rote Linie, ist etwa eine
Kraftstoffmenge von 3.0 L (0.79 US gal,
0.66 Imp.gal) im Kraftstofftank. In diesem
Fall so bald wie möglich auftanken.
HINWEIS

Fahren Sie den Tank nicht ganz leer.
GAU12182
Kühlflüssigkeitstemperatur-Anz
eige
Mit dem Schlüssel in Stellung “ON” zeigt die
Kühlflüssigkeitstemperatur-Anzeige die
Temperatur der Kühlflüssigkeit an. Wenn
der Schlüssel in die Stellung “ON” gedreht
wird, wandert die Nadel des
Kühlflüssigkeitstemperatur-Anzeigers zur
Prüfung des elektrischen Stromkreises ein-
mal über den ganzen Temperaturbereich
und kehrt danach wieder zurück auf “C”. Die
Kühlflüssigkeitstemperatur des Motors än-
dert sich mit der Wetterlage und der Motor-
last. Sobald die Nadel den roten Bereich
erreicht, sofort anhalten und den Motor ab-
1. Geschwindigkeitsmesser
1

1. Tankanzeige
2. Roter Bereich
1
2

1. Kühlflüssigkeitstemperaturmesser
2. Roter Bereich
2
1
✧✯✬✴✧



ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION

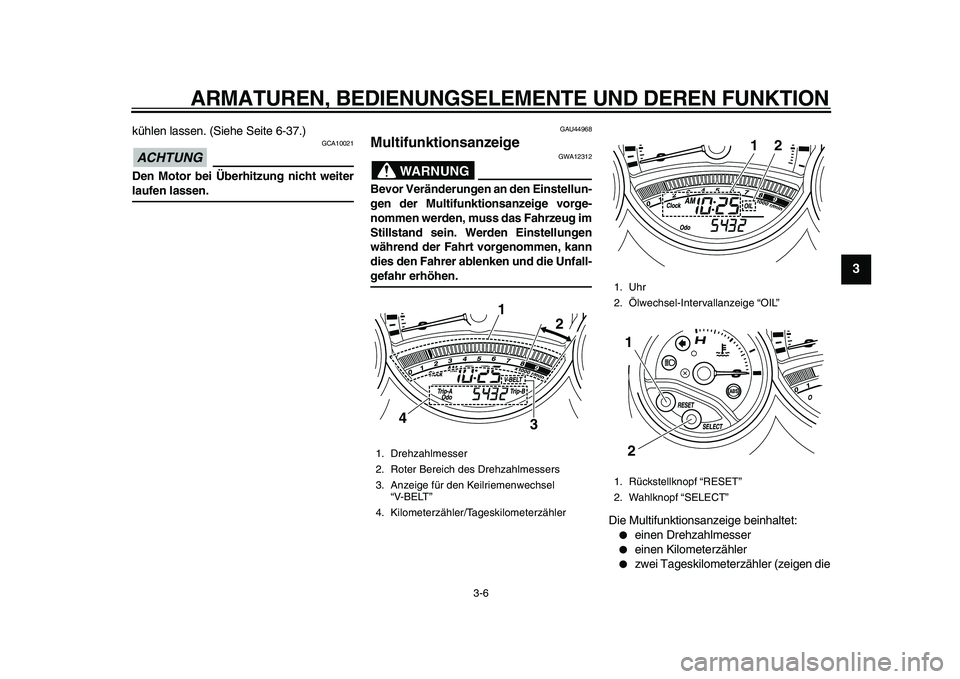

3-6
2
34
5
6
7
8
9

kühlen lassen. (Siehe Seite 6-37.)
ACHTUNG

GCA10021
Den Motor bei Überhitzung nicht weiter
laufen lassen.
GAU44968
Multifunktionsanzeige
WARNUNG

GWA12312
Bevor Veränderungen an den Einstellun-
gen der Multifunktionsanzeige vorge-
nommen werden, muss das Fahrzeug im
Stillstand sein. Werden Einstellungen
während der Fahrt vorgenommen, kann
dies den Fahrer ablenken und die Unfall-
gefahr erhöhen.
Die Multifunktionsanzeige beinhaltet:

einen Drehzahlmesser

einen Kilometerzähler

zwei Tageskilometerzähler (zeigen die
1. Drehzahlmesser
2. Roter Bereich des Drehzahlmessers
3. Anzeige für den Keilriemenwechsel
“V-BELT”
4. Kilometerzähler/Tageskilometerzähler
1
2
3
4

1. Uhr
2.Ölwechsel-Intervallanzeige “OIL”
1. Rückstellknopf “RESET”
2. Wahlknopf “SELECT”
1
2
1
2
✧✯✬✴✧ ✩



ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION

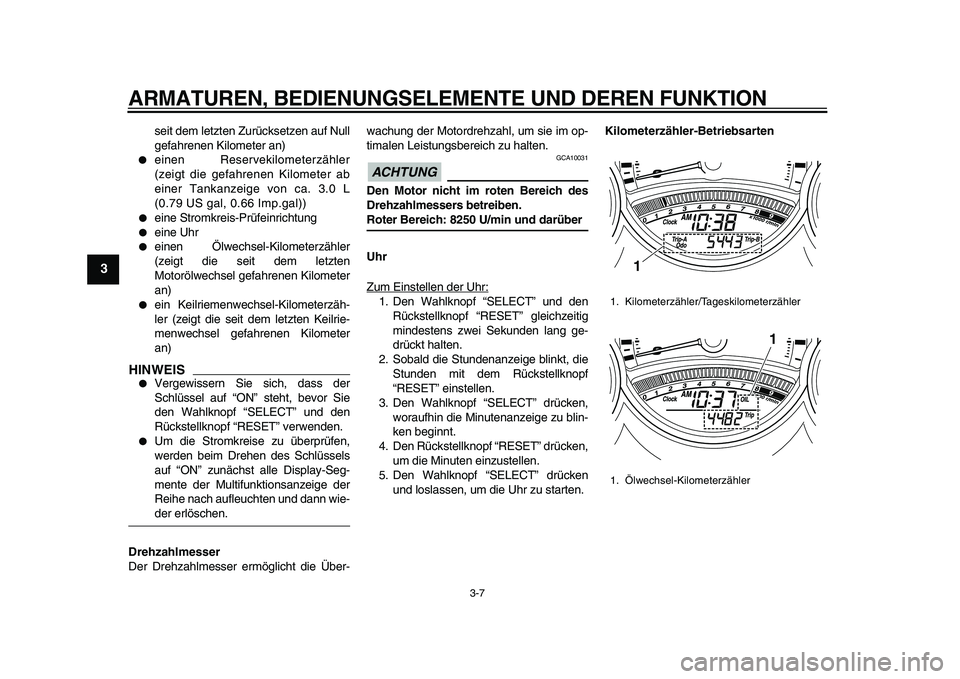

3-7
1
2
3
4
5
6
7
8
9

seit dem letzten Zurücksetzen auf Null
gefahrenen Kilometer an)

einen Reservekilometerzähler
(zeigt die gefahrenen Kilometer ab
einer Tankanzeige von ca. 3.0 L
(0.79 US gal, 0.66 Imp.gal))

eine Stromkreis-Prüfeinrichtung

eine Uhr

einen Ölwechsel-Kilometerzähler
(zeigt die seit dem letzten
Motorölwechsel gefahrenen Kilometer
an)

ein Keilriemenwechsel-Kilometerzäh-
ler (zeigt die seit dem letzten Keilrie-
menwechsel gefahrenen Kilometer
an)
HINWEIS


Vergewissern Sie sich, dass der
Schlüssel auf “ON” steht, bevor Sie
den Wahlknopf “SELECT” und den
Rückstellknopf “RESET” verwenden.

Um die Stromkreise zu überprüfen,
werden beim Drehen des Schlüssels
auf “ON” zunächst alle Display-Seg-
mente der Multifunktionsanzeige der
Reihe nach aufleuchten und dann wie-
der erlöschen.
Drehzahlmesser
Der Drehzahlmesser ermöglicht die Über-wachung der Motordrehzahl, um sie im op-
timalen Leistungsbereich zu halten.
ACHTUNG

GCA10031
Den Motor nicht im roten Bereich des
Drehzahlmessers betreiben.
Roter Bereich: 8250 U/min und darüber
Uhr
Zum Einstellen der Uhr:
1. Den Wahlknopf “SELECT” und den
Rückstellknopf “RESET” gleichzeitig
mindestens zwei Sekunden lang ge-
drückt halten.
2. Sobald die Stundenanzeige blinkt, die
Stunden mit dem Rückstellknopf
“RESET” einstellen.
3. Den Wahlknopf “SELECT” drücken,
woraufhin die Minutenanzeige zu blin-
ken beginnt.
4. Den Rückstellknopf “RESET” drücken,
um die Minuten einzustellen.
5. Den Wahlknopf “SELECT” drücken
und loslassen, um die Uhr zu starten.
Kilometerzähler-Betriebsarten

1. Kilometerzähler/Tageskilometerzähler
1.Ölwechsel-Kilometerzähler
1
1
✧✯✬✴✧ ✪



ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION

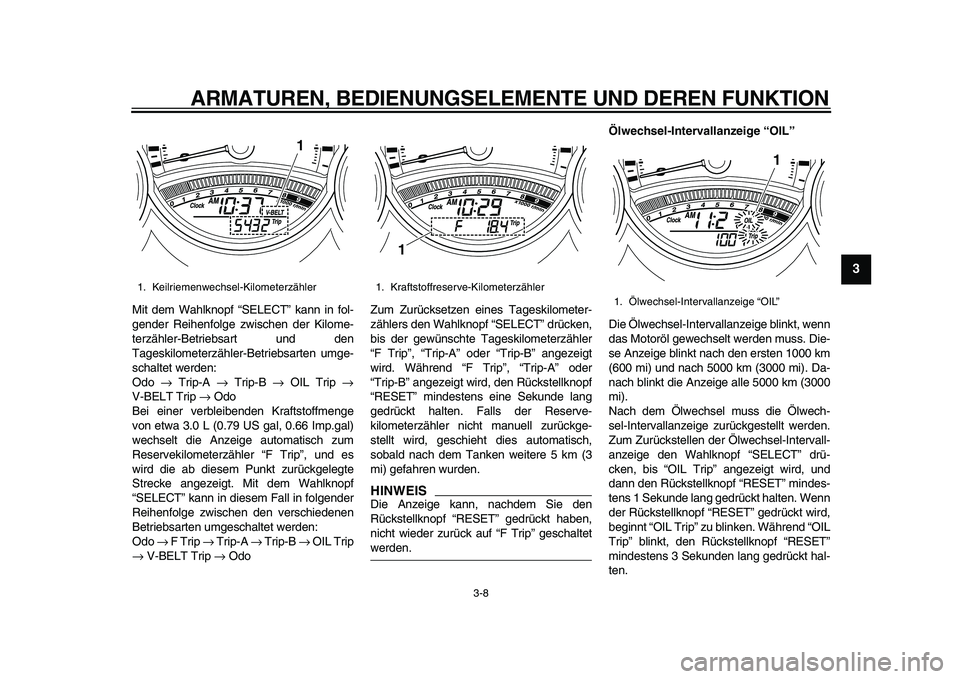

3-8
2
34
5
6
7
8
9

Mit dem Wahlknopf “SELECT” kann in fol-
gender Reihenfolge zwischen der Kilome-
terzähler-Betriebsart und den
Tageskilometerzähler-Betriebsarten umge-
schaltet werden:
Odo
→
Trip-A
→
Trip-B
→
OIL Trip
→
V-BELT Trip
→
Odo
Bei einer verbleibenden Kraftstoffmenge
von etwa 3.0 L (0.79 US gal, 0.66 Imp.gal)
wechselt die Anzeige automatisch zum
Reservekilometerzähler “F Trip”, und es
wird die ab diesem Punkt zurückgelegte
Strecke angezeigt. Mit dem Wahlknopf
“SELECT” kann in diesem Fall in folgender
Reihenfolge zwischen den verschiedenen
Betriebsarten umgeschaltet werden:
Odo
→
F Trip
→
Trip-A
→
Trip-B
→
OIL Trip
→
V-BELT Trip
→
OdoZum Zurücksetzen eines Tageskilometer-
zählers den Wahlknopf “SELECT” drücken,
bis der gewünschte Tageskilometerzähler
“F Trip”, “Trip-A” oder “Trip-B” angezeigt
wird. Während “F Trip”, “Trip-A” oder
“Trip-B” angezeigt wird, den Rückstellknopf
“RESET” mindestens eine Sekunde lang
gedrückt halten. Falls der Reserve-
kilometerzähler nicht manuell zurückge-
stellt wird, geschieht dies automatisch,
sobald nach dem Tanken weitere 5 km (3
mi) gefahren wurden.
HINWEIS

Die Anzeige kann, nachdem Sie den
Rückstellknopf “RESET” gedrückt haben,
nicht wieder zurück auf “F Trip” geschaltet
werden.
Ölwechsel-Intervallanzeige “OIL”
Die Ölwechsel-Intervallanzeige blinkt, wenn
das Motoröl gewechselt werden muss. Die-
se Anzeige blinkt nach den ersten 1000 km
(600 mi) und nach 5000 km (3000 mi). Da-
nach blinkt die Anzeige alle 5000 km (3000
mi).
Nach dem Ölwechsel muss die Ölwech-
sel-Intervallanzeige zurückgestellt werden.
Zum Zurückstellen der Ölwechsel-Intervall-
anzeige den Wahlknopf “SELECT” drü-
cken, bis “OIL Trip” angezeigt wird, und
dann den Rückstellknopf “RESET” mindes-
tens 1 Sekunde lang gedrückt halten. Wenn
der Rückstellknopf “RESET” gedrückt wird,
beginnt “OIL Trip” zu blinken. Während “OIL
Trip” blinkt, den Rückstellknopf “RESET”
mindestens 3 Sekunden lang gedrückt hal-
ten.
1. Keilriemenwechsel-Kilometerzähler
1

1. Kraftstoffreserve-Kilometerzähler
1

1.Ölwechsel-Intervallanzeige “OIL”
1
✧✯✬✴✧ ✫



ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION

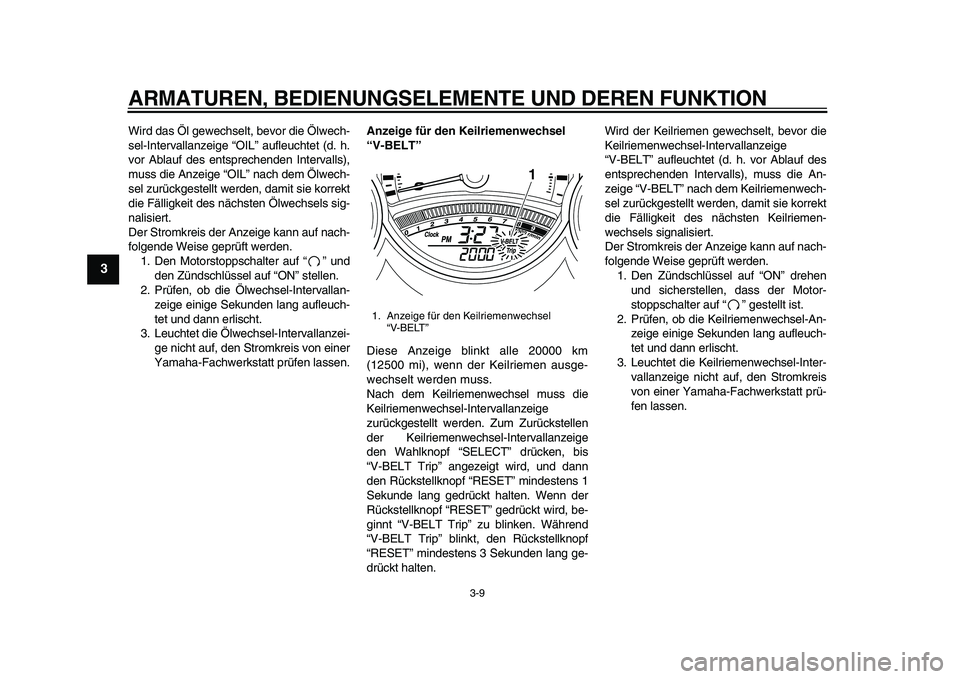

3-9
1
2
3
4
5
6
7
8
9

Wird das Öl gewechselt, bevor die Ölwech-
sel-Intervallanzeige “OIL” aufleuchtet (d. h.
vor Ablauf des entsprechenden Intervalls),
muss die Anzeige “OIL” nach dem Ölwech-
sel zurückgestellt werden, damit sie korrekt
die Fälligkeit des nächsten Ölwechsels sig-
nalisiert.
Der Stromkreis der Anzeige kann auf nach-
folgende Weise geprüft werden.
1. Den Motorstoppschalter auf “” und
den Zündschlüssel auf “ON” stellen.
2. Prüfen, ob die Ölwechsel-Intervallan-
zeige einige Sekunden lang aufleuch-
tet und dann erlischt.
3. Leuchtet die Ölwechsel-Intervallanzei-
ge nicht auf, den Stromkreis von einer
Yamaha-Fachwerkstatt prüfen lassen.
Anzeige für den Keilriemenwechsel
“V-BELT”
Diese Anzeige blinkt alle 20000 km
(12500 mi), wenn der Keilriemen ausge-
wechselt werden muss.
Nach dem Keilriemenwechsel muss die
Keilriemenwechsel-Intervallanzeige
zurückgestellt werden. Zum Zurückstellen
der Keilriemenwechsel-Intervallanzeige
den Wahlknopf “SELECT” drücken, bis
“V-BELT Trip” angezeigt wird, und dann
den Rückstellknopf “RESET” mindestens 1
Sekunde lang gedrückt halten. Wenn der
Rückstellknopf “RESET” gedrückt wird, be-
ginnt “V-BELT Trip” zu blinken. Während
“V-BELT Trip” blinkt, den Rückstellknopf
“RESET” mindestens 3 Sekunden lang ge-
drückt halten.Wird der Keilriemen gewechselt, bevor die
Keilriemenwechsel-Intervallanzeige
“V-BELT” aufleuchtet (d. h. vor Ablauf des
entsprechenden Intervalls), muss die An-
zeige “V-BELT” nach dem Keilriemenwech-
sel zurückgestellt werden, damit sie korrekt
die Fälligkeit des nächsten Keilriemen-
wechsels signalisiert.
Der Stromkreis der Anzeige kann auf nach-
folgende Weise geprüft werden.
1. Den Zündschlüssel auf “ON” drehen
und sicherstellen, dass der Motor-
stoppschalter auf “” gestellt ist.
2. Prüfen, ob die Keilriemenwechsel-An-
zeige einige Sekunden lang aufleuch-
tet und dann erlischt.
3. Leuchtet die Keilriemenwechsel-Inter-
vallanzeige nicht auf, den Stromkreis
von einer Yamaha-Fachwerkstatt prü-
fen lassen.
1. Anzeige für den Keilriemenwechsel
“V-BELT”
1
✧✯✬✴✧ ✬
