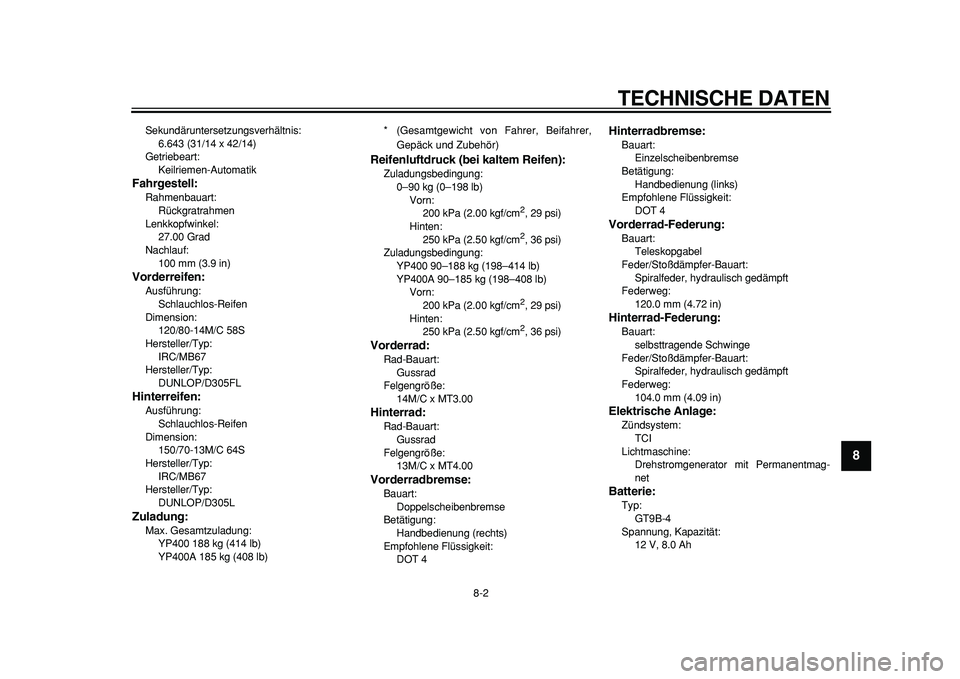

TECHNISCHE DATEN
8-2
2
3
4
5
6
7
89

Sekundäruntersetzungsverhältnis:
6.643 (31/14 x 42/14)
Getriebeart:
Keilriemen-Automatik
Fahrgestell:
Rahmenbauart:
Rückgratrahmen
Lenkkopfwinkel:
27.00 Grad
Nachlauf:
100 mm (3.9 in)
Vorderreifen:
Ausführung:
Schlauchlos-Reifen
Dimension:
120/80-14M/C 58S
Hersteller/Typ:
IRC/MB67
Hersteller/Typ:
DUNLOP/D305FL
Hinterreifen:
Ausführung:
Schlauchlos-Reifen
Dimension:
150/70-13M/C 64S
Hersteller/Typ:
IRC/MB67
Hersteller/Typ:
DUNLOP/D305L
Zuladung:
Max. Gesamtzuladung:
YP400 188 kg (414 lb)
YP400A 185 kg (408 lb)* (Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)
Reifenluftdruck (bei kaltem Reifen):
Zuladungsbedingung:
0–90 kg (0–198 lb)
Vorn:
200 kPa (2.00 kgf/cm
2

, 29 psi)
Hinten:
250 kPa (2.50 kgf/cm
2

, 36 psi)
Zuladungsbedingung:
YP400 90–188 kg (198–414 lb)
YP400A 90–185 kg (198–408 lb)
Vorn:
200 kPa (2.00 kgf/cm
2

, 29 psi)
Hinten:
250 kPa (2.50 kgf/cm
2

, 36 psi)
Vorderrad:
Rad-Bauart:
Gussrad
Felgengröße:
14M/C x MT3.00
Hinterrad:
Rad-Bauart:
Gussrad
Felgengröße:
13M/C x MT4.00
Vorderradbremse:
Bauart:
Doppelscheibenbremse
Betätigung:
Handbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4
Hinterradbremse:
Bauart:
Einzelscheibenbremse
Betätigung:
Handbedienung (links)
Empfohlene Flüssigkeit:
DOT 4
Vorderrad-Federung:
Bauart:
Teleskopgabel
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg:
120.0 mm (4.72 in)
Hinterrad-Federung:
Bauart:
selbsttragende Schwinge
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg:
104.0 mm (4.09 in)
Elektrische Anlage:
Zündsystem:
TCI
Lichtmaschine:
Drehstromgenerator mit Permanentmag-
net
Batterie:
Typ:
GT9B-4
Spannung, Kapazität:
12 V, 8.0 Ah

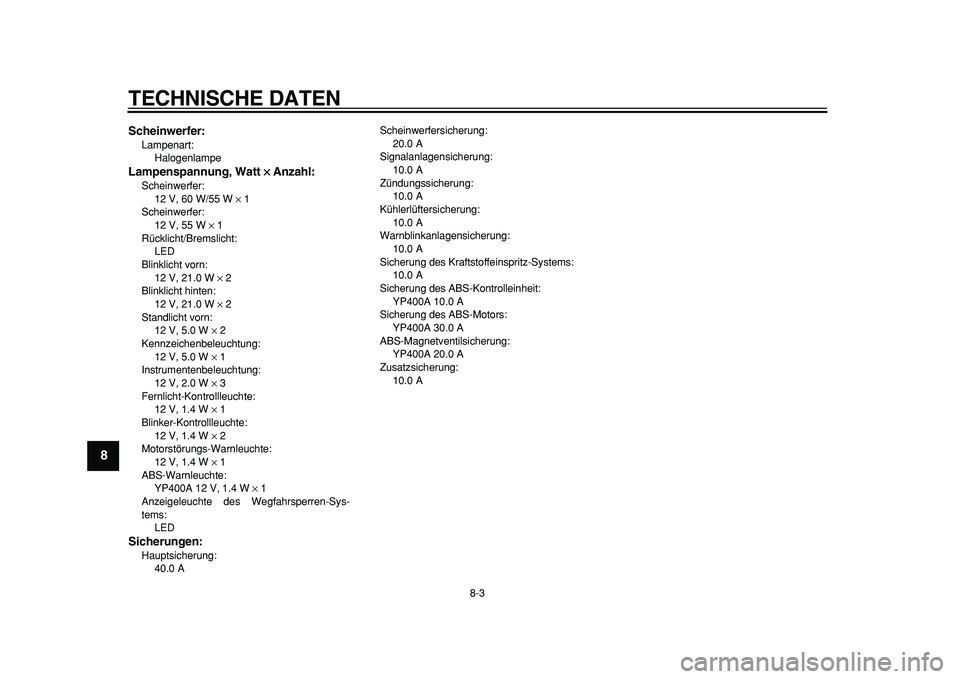

TECHNISCHE DATEN
8-3
1
2
3
4
5
6
7
8
9

Scheinwerfer:
Lampenart:
Halogenlampe
Lampenspannung, Watt
×× × ×
Anzahl:
Scheinwerfer:
12 V, 60 W/55 W
×
1
Scheinwerfer:
12 V, 55 W
×
1
Rücklicht/Bremslicht:
LED
Blinklicht vorn:
12 V, 21.0 W
×
2
Blinklicht hinten:
12 V, 21.0 W
×
2
Standlicht vorn:
12 V, 5.0 W
×
2
Kennzeichenbeleuchtung:
12 V, 5.0 W
×
1
Instrumentenbeleuchtung:
12 V, 2.0 W
×
3
Fernlicht-Kontrollleuchte:
12 V, 1.4 W
×
1
Blinker-Kontrollleuchte:
12 V, 1.4 W
×
2
Motorstörungs-Warnleuchte:
12 V, 1.4 W
×
1
ABS-Warnleuchte:
YP400A 12 V, 1.4 W
×
1
Anzeigeleuchte des Wegfahrsperren-Sys-
tems:
LED

Sicherungen:
Hauptsicherung:
40.0 AScheinwerfersicherung:
20.0 A
Signalanlagensicherung:
10.0 A
Zündungssicherung:
10.0 A
Kühlerlüftersicherung:
10.0 A
Warnblinkanlagensicherung:
10.0 A
Sicherung des Kraftstoffeinspritz-Systems:
10.0 A
Sicherung des ABS-Kontrolleinheit:
YP400A 10.0 A
Sicherung des ABS-Motors:
YP400A 30.0 A
ABS-Magnetventilsicherung:
YP400A 20.0 A
Zusatzsicherung:
10.0 A

9-1
2
3
4
5
6
7
8
9

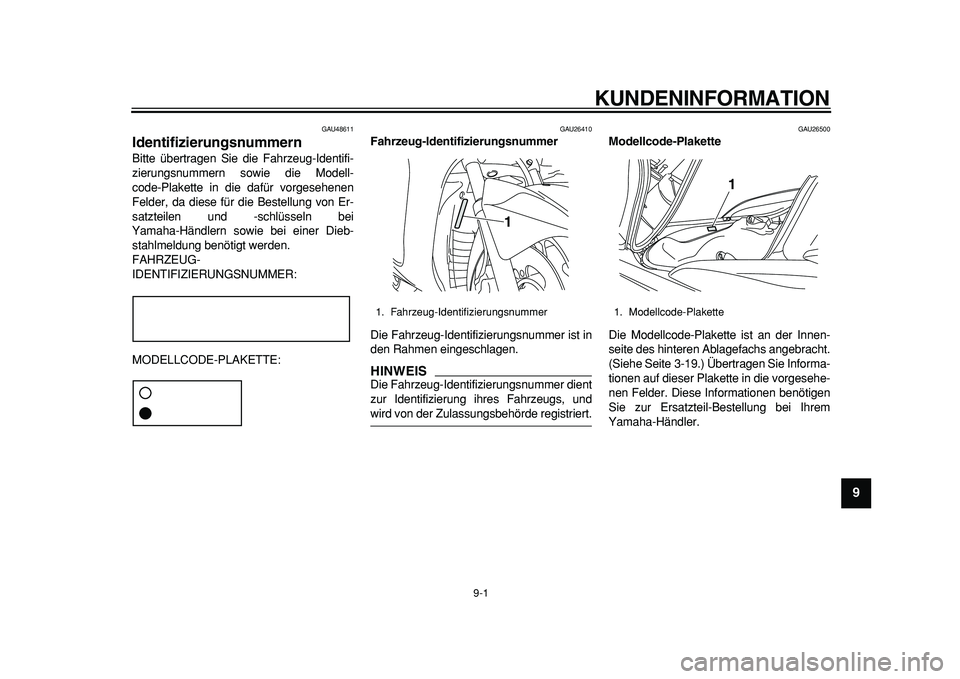

KUNDENINFORMATION
GAU48611
Identifizierungsnummern
Bitte übertragen Sie die Fahrzeug-Identifi-
zierungsnummern sowie die Modell-
code-Plakette in die dafür vorgesehenen
Felder, da diese für die Bestellung von Er-
satzteilen und -schlüsseln bei
Yamaha-Händlern sowie bei einer Dieb-
stahlmeldung benötigt werden.
FAHRZEUG-
IDENTIFIZIERUNGSNUMMER:
MODELLCODE-PLAKETTE:
GAU26410
Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer ist in
den Rahmen eingeschlagen.
HINWEIS

Die Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Fahrzeugs, und
wird von der Zulassungsbehörde registriert.
GAU26500
Modellcode-Plakette
Die Modellcode-Plakette ist an der Innen-
seite des hinteren Ablagefachs angebracht.
(Siehe Seite 3-19.) Übertragen Sie Informa-
tionen auf dieser Plakette in die vorgesehe-
nen Felder. Diese Informationen benötigen
Sie zur Ersatzteil-Bestellung bei Ihrem
Yamaha-Händler.
1. Fahrzeug-Identifizierungsnummer
1

1. Modellcode-Plakette
1

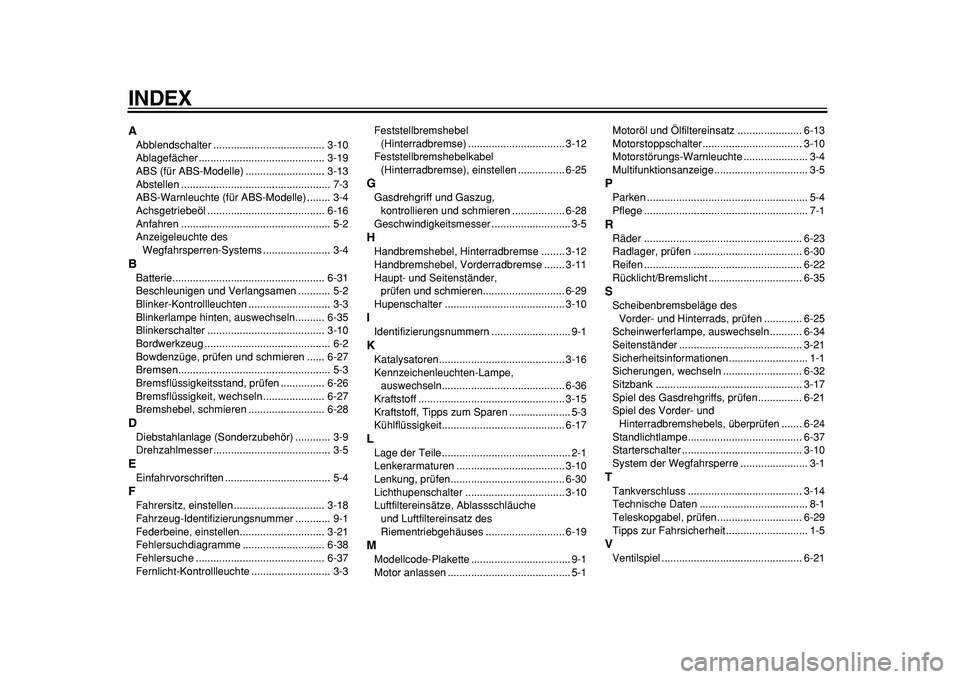

INDEX
A
Abblendschalter ...................................... 3-10
Ablagefächer ........................................... 3-19
ABS (für ABS-Modelle) ........................... 3-13
Abstellen ................................................... 7-3
ABS-Warnleuchte (für ABS-Modelle) ........ 3-4
Achsgetriebeöl ........................................ 6-16
Anfahren ................................................... 5-2
Anzeigeleuchte des
Wegfahrsperren-Systems ....................... 3-4
B
Batterie.................................................... 6-31
Beschleunigen und Verlangsamen ........... 5-2
Blinker-Kontrollleuchten ............................ 3-3
Blinkerlampe hinten, auswechseln.......... 6-35
Blinkerschalter ........................................ 3-10
Bordwerkzeug ........................................... 6-2
Bowdenzüge, prüfen und schmieren ...... 6-27
Bremsen.................................................... 5-3
Bremsflüssigkeitsstand, prüfen ............... 6-26
Bremsflüssigkeit, wechseln ..................... 6-27
Bremshebel, schmieren .......................... 6-28
D
Diebstahlanlage (Sonderzubehör) ............ 3-9
Drehzahlmesser ........................................ 3-5
E
Einfahrvorschriften .................................... 5-4
F
Fahrersitz, einstellen ............................... 3-18
Fahrzeug-Identifizierungsnummer ............ 9-1
Federbeine, einstellen............................. 3-21
Fehlersuchdiagramme ............................ 6-38
Fehlersuche ............................................ 6-37
Fernlicht-Kontrollleuchte ........................... 3-3Feststellbremshebel
(Hinterradbremse) ................................. 3-12
Feststellbremshebelkabel
(Hinterradbremse), einstellen ................ 6-25
G
Gasdrehgriff und Gaszug,
kontrollieren und schmieren .................. 6-28
Geschwindigkeitsmesser ........................... 3-5
H
Handbremshebel, Hinterradbremse ........ 3-12
Handbremshebel, Vorderradbremse ....... 3-11
Haupt- und Seitenständer,
prüfen und schmieren............................ 6-29
Hupenschalter ......................................... 3-10
I
Identifizierungsnummern ........................... 9-1
K
Katalysatoren........................................... 3-16
Kennzeichenleuchten-Lampe,
auswechseln.......................................... 6-36
Kraftstoff .................................................. 3-15
Kraftstoff, Tipps zum Sparen ..................... 5-3
Kühlflüssigkeit.......................................... 6-17
L
Lage der Teile............................................ 2-1
Lenkerarmaturen ..................................... 3-10
Lenkung, prüfen....................................... 6-30
Lichthupenschalter .................................. 3-10
Luftfiltereinsätze, Ablassschläuche
und Luftfiltereinsatz des
Riementriebgehäuses ........................... 6-19
M
Modellcode-Plakette .................................. 9-1
Motor anlassen .......................................... 5-1Motoröl und Ölfiltereinsatz ...................... 6-13
Motorstoppschalter.................................. 3-10
Motorstörungs-Warnleuchte ...................... 3-4
Multifunktionsanzeige................................ 3-5
P
Parken ....................................................... 5-4
Pflege ........................................................ 7-1
R
Räder ...................................................... 6-23
Radlager, prüfen ..................................... 6-30
Reifen ...................................................... 6-22
Rücklicht/Bremslicht ................................ 6-35
S
Scheibenbremsbeläge des
Vorder- und Hinterrads, prüfen ............. 6-25
Scheinwerferlampe, auswechseln........... 6-34
Seitenständer .......................................... 3-21
Sicherheitsinformationen........................... 1-1
Sicherungen, wechseln ........................... 6-32
Sitzbank .................................................. 3-17
Spiel des Gasdrehgriffs, prüfen............... 6-21
Spiel des Vorder- und
Hinterradbremshebels, überprüfen ....... 6-24
Standlichtlampe....................................... 6-37
Starterschalter ......................................... 3-10
System der Wegfahrsperre ....................... 3-1
T
Tankverschluss ....................................... 3-14
Technische Daten ..................................... 8-1
Teleskopgabel, prüfen............................. 6-29
Tipps zur Fahrsicherheit ............................ 1-5
V
Ventilspiel ................................................ 6-21

INDEX
Verkleidungsteile und Abdeckungen,
abnehmen und montieren ....................... 6-8
Vorderer Blinker....................................... 6-35
Vorsicht bei Mattfarben.............................. 7-1
W
Warnblinkschalter .................................... 3-11
Warn- und Kontrollleuchten ....................... 3-3
Wartung, Abgas-Kontrollsystem ................ 6-3
Wartung und Schmierung, regelmäßig ...... 6-4
Z
Zündkerze, prüfen ................................... 6-11
Zünd-/Lenkschloss .................................... 3-2
Zündunterbrechungs- u.
Anlasssperrschalter-System.................. 3-22
