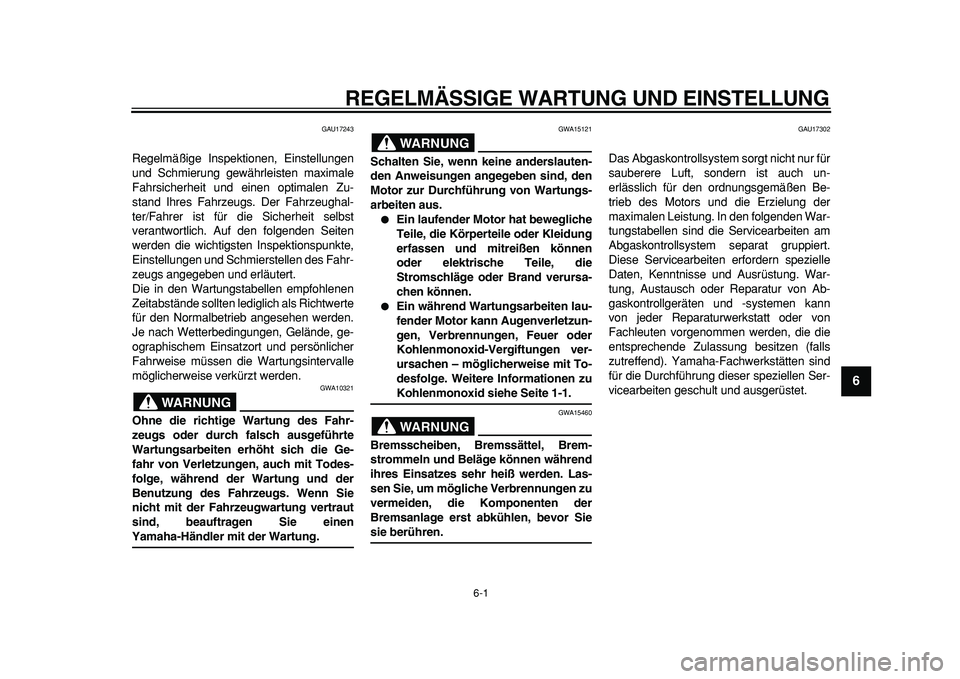

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
GAU17243
Regelmäßige Inspektionen, Einstellungen
und Schmierung gewährleisten maximale
Fahrsicherheit und einen optimalen Zu-
stand Ihres Fahrzeugs. Der Fahrzeughal-
ter/Fahrer ist für die Sicherheit selbst
verantwortlich. Auf den folgenden Seiten
werden die wichtigsten Inspektionspunkte,
Einstellungen und Schmierstellen des Fahr-
zeugs angegeben und erläutert.
Die in den Wartungstabellen empfohlenen
Zeitabstände sollten lediglich als Richtwerte
für den Normalbetrieb angesehen werden.
Je nach Wetterbedingungen, Gelände, ge-
ographischem Einsatzort und persönlicher
Fahrweise müssen die Wartungsintervalle
möglicherweise verkürzt werden.
WARNUNG
GWA10321
Ohne die richtige Wartung des Fahr-
zeugs oder durch falsch ausgeführte
Wartungsarbeiten erhöht sich die Ge-
fahr von Verletzungen, auch mit Todes-
folge, während der Wartung und der
Benutzung des Fahrzeugs. Wenn Sie
nicht mit der Fahrzeugwartung vertraut
sind, beauftragen Sie einen
Yamaha-Händler mit der Wartung.
WARNUNG
GWA15121
Schalten Sie, wenn keine anderslauten-
den Anweisungen angegeben sind, den
Motor zur Durchführung von Wartungs-
arbeiten aus.
Ein laufender Motor hat bewegliche
Teile, die Körperteile oder Kleidung
erfassen und mitreißen können
oder elektrische Teile, die
Stromschläge oder Brand verursa-
chen können.
Ein während Wartungsarbeiten lau-
fender Motor kann Augenverletzun-
gen, Verbrennungen, Feuer oder
Kohlenmonoxid-Vergiftungen ver-
ursachen – möglicherweise mit To-
desfolge. Weitere Informationen zu
Kohlenmonoxid siehe Seite 1-1.
WARNUNG
GWA15460
Bremsscheiben, Bremssättel, Brem-
strommeln und Beläge können während
ihres Einsatzes sehr heiß werden. Las-
sen Sie, um mögliche Verbrennungen zu
vermeiden, die Komponenten der
Bremsanlage erst abkühlen, bevor Sie
sie berühren.
GAU17302
Das Abgaskontrollsystem sorgt nicht nur für
sauberere Luft, sondern ist auch un-
erlässlich für den ordnungsgemäßen Be-
trieb des Motors und die Erzielung der
maximalen Leistung. In den folgenden War-
tungstabellen sind die Servicearbeiten am
Abgaskontrollsystem separat gruppiert.
Diese Servicearbeiten erfordern spezielle
Daten, Kenntnisse und Ausrüstung. War-
tung, Austausch oder Reparatur von Ab-
gaskontrollgeräten und -systemen kann
von jeder Reparaturwerkstatt oder von
Fachleuten vorgenommen werden, die die
entsprechende Zulassung besitzen (falls
zutreffend). Yamaha-Fachwerkstätten sind
für die Durchführung dieser speziellen Ser-
vicearbeiten geschult und ausgerüstet.
8-1
1
2
3
4
5
6
7
8
9

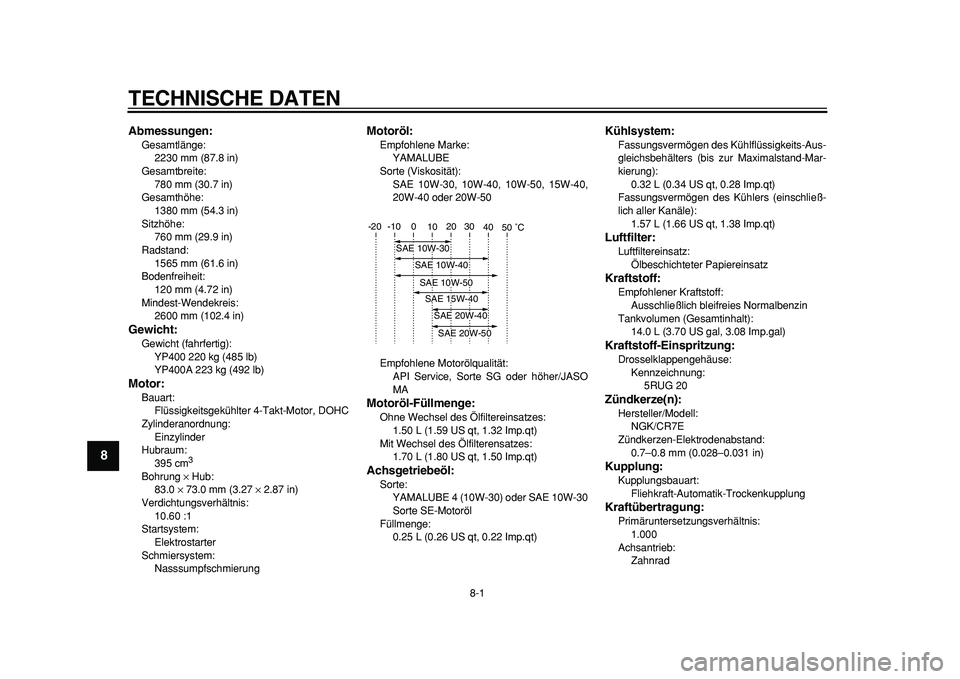

TECHNISCHE DATEN
GAU50910
Abmessungen:
Gesamtlänge:
2230 mm (87.8 in)
Gesamtbreite:
780 mm (30.7 in)
Gesamthöhe:
1380 mm (54.3 in)
Sitzhöhe:
760 mm (29.9 in)
Radstand:
1565 mm (61.6 in)
Bodenfreiheit:
120 mm (4.72 in)
Mindest-Wendekreis:
2600 mm (102.4 in)
Gewicht:
Gewicht (fahrfertig):
YP400 220 kg (485 lb)
YP400A 223 kg (492 lb)
Motor:
Bauart:
Flüssigkeitsgekühlter 4-Takt-Motor, DOHC
Zylinderanordnung:
Einzylinder
Hubraum:
395 cm
3
Bohrung
×
Hub:
83.0
×
73.0 mm (3.27
×
2.87 in)
Verdichtungsverhältnis:
10.60 :1
Startsystem:
Elektrostarter
Schmiersystem:
Nasssumpfschmierung
Motoröl:
Empfohlene Marke:
YAMALUBE
Sorte (Viskosität):
SAE 10W-30, 10W-40, 10W-50, 15W-40,
20W-40 oder 20W-50
Empfohlene Motorölqualität:
API Service, Sorte SG oder höher/JASO
MA
Motoröl-Füllmenge:
Ohne Wechsel des Ölfiltereinsatzes:
1.50 L (1.59 US qt, 1.32 Imp.qt)
Mit Wechsel des Ölfilterensatzes:
1.70 L (1.80 US qt, 1.50 Imp.qt)
Achsgetriebeöl:
Sorte:
YAMALUBE 4 (10W-30) oder SAE 10W-30
Sorte SE-Motoröl
Füllmenge:
0.25 L (0.26 US qt, 0.22 Imp.qt)
Kühlsystem:
Fassungsvermögen des Kühlflüssigkeits-Aus-
gleichsbehälters (bis zur Maximalstand-Mar-
kierung):
0.32 L (0.34 US qt, 0.28 Imp.qt)
Fassungsvermögen des Kühlers (einschließ-
lich aller Kanäle):
1.57 L (1.66 US qt, 1.38 Imp.qt)
Luftfilter:
Luftfiltereinsatz:
Ölbeschichteter Papiereinsatz
Kraftstoff:
Empfohlener Kraftstoff:
Ausschließlich bleifreies Normalbenzin
Tankvolumen (Gesamtinhalt):
14.0 L (3.70 US gal, 3.08 Imp.gal)
Kraftstoff-Einspritzung:
Drosselklappengehäuse:
Kennzeichnung:
5RUG 20
Zündkerze(n):
Hersteller/Modell:
NGK/CR7E
Zündkerzen-Elektrodenabstand:
0.7–0.8 mm (0.028–0.031 in)
Kupplung:
Kupplungsbauart:
Fliehkraft-Automatik-Trockenkupplung
Kraftübertragung:
Primäruntersetzungsverhältnis:
1.000
Achsantrieb:
Zahnrad
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
