INTRODUCTION
FBU17292
Nous remercions le propriétaire pour son achat du modèle YFM125GA de Yamaha. Ce VTT représente le
fruit de nombreuses années d’expérience de Yamaha dans la production de véhicules de sport, de touris-
me et de course. Ce véhicule permettra à son pilote de pleinement apprécier la perfection technique et la
fiabilité qui ont fait de Yamaha un leader dans ces domaines.
Ce manuel apporte une meilleure compréhension des caractéristiques et du fonctionnement du véhicule.
Le manuel donne en outre des conseils importants relatifs à la sécurité. Il informe sur les compé-
tences et techniques particulières indispensables au pilotage du véhicule.
Ce manuel explique éga-
lement les procédés d’inspection et d’entretien élémentaires. Les concessionnaires Yamaha sont au
service de leur clientèle et répondront à toute question concernant le fonctionnement ou l’entretien de ce
véhicule.
MESSAGES DE SÉCURITÉ IMPORTANTS :


Lire ce manuel dans son intégralité avant d’utiliser ce véhicule. Il est impératif de bien comprendre toutes
les instructions.

Respecter les instructions reprises sur les étiquettes d’avertissement et d’attention collées sur le véhicu-
le.

Ce VTT ne doit pas être piloté par les moins de 16 ans.

4-9
1
2
34
5
6
7
8
9
10
11

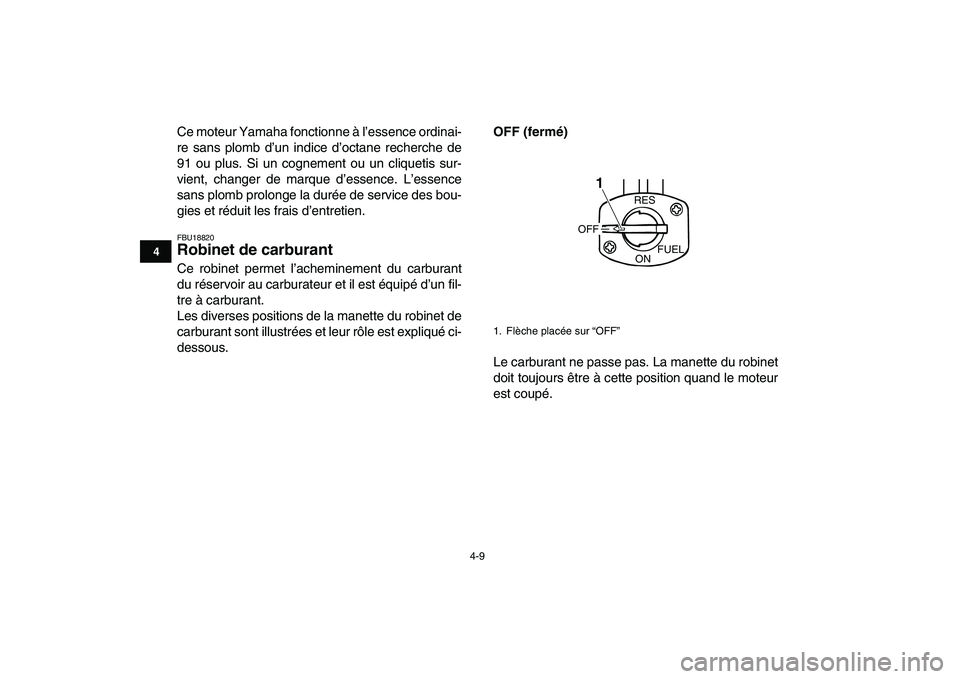

Ce moteur Yamaha fonctionne à l’essence ordinai-
re sans plomb d’un indice d’octane recherche de
91 ou plus. Si un cognement ou un cliquetis sur-
vient, changer de marque d’essence. L’essence
sans plomb prolonge la durée de service des bou-
gies et réduit les frais d’entretien.
FBU18820
Robinet de carburant
Ce robinet permet l’acheminement du carburant
du réservoir au carburateur et il est équipé d’un fil-
tre à carburant.
Les diverses positions de la manette du robinet de
carburant sont illustrées et leur rôle est expliqué ci-
dessous.
OFF (fermé)
Le carburant ne passe pas. La manette du robinet
doit toujours être à cette position quand le moteur
est coupé.
1. Flèche placée sur “OFF”
RES
ONFUEL
OFF
1

6-2
1
2
3
4
56
7
8
9
10
11
Temp. ambiante/position du starter

6. Fermer complètement le levier des gaz et
mettre le moteur en marche en appuyant sur
le bouton du démarreur.
ATTENTION:
En
vue de prolonger la durée de service du
moteur, ne jamais accélérer à l’excès tant
que le moteur est froid !
[FCB00162]

N.B.

Si le moteur ne se met pas en marche, relâcher le
bouton du démarreur, puis appuyer à nouveau surcelui-ci. Attendre quelques secondes entre cha-
que tentative. Chaque essai de mise en marche du
moteur doit être aussi court que possible afin de
préserver l’énergie de la batterie. Ne pas actionner
le démarreur pendant plus de 10 secondes d’affi-
lée.
7. Lorsque le moteur est mis en marche le star-
ter à la position (1), placer celui-ci à la position
(2) pour réchauffer le moteur. Lorsque le mo-
teur est mis en marche le starter à la position
(2), maintenir cette position pour réchauffer le
moteur.
8. Poursuivre la réchauffe du moteur jusqu’à ce
que le ralenti soit régulier, puis remettre le
starter à la position (3) avant de démarrer.
N.B.

Le moteur est chaud lorsqu’il répond normalement
à l’accélération le starter fermé.
FBU20291
Mise en marche d’un moteur chaud
Le procédé est identique à celui de la mise en mar-
che d’un moteur froid, à part qu’il soit inutile d’utili-
ser le starter lorsque le moteur est chaud. Il
convient plutôt de donner un peu de gaz lors de la
1. Complètement ouvert
2. Ouvert à moitié
3. Fermé
4. Starter
1
23
4
1
231
23

8-47
1
2
3
4
5
6
78
9
10
11

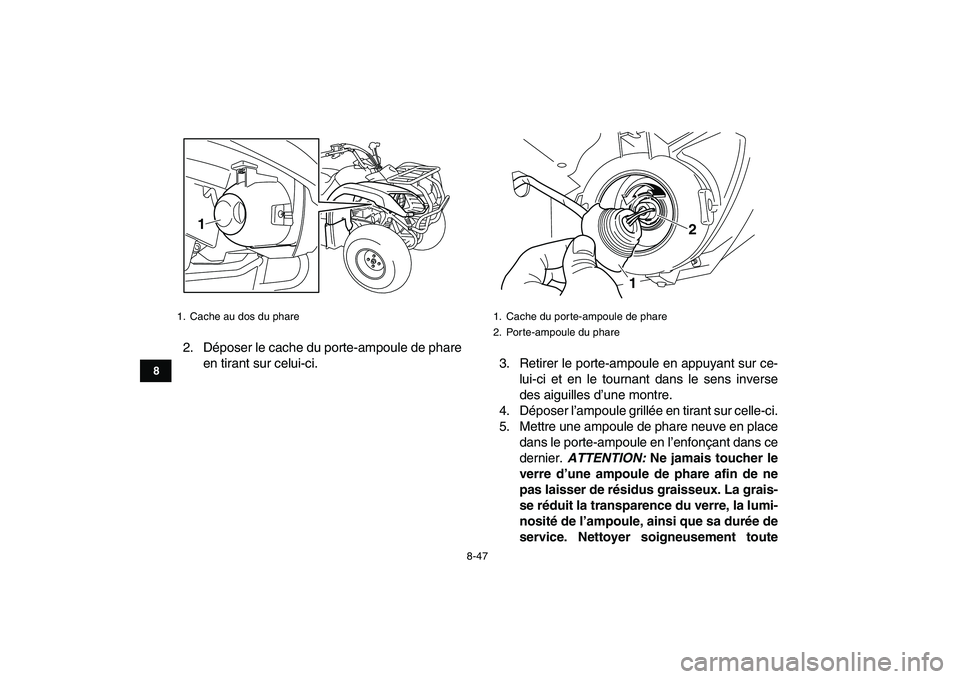

2. Déposer le cache du porte-ampoule de phare
en tirant sur celui-ci. 3. Retirer le porte-ampoule en appuyant sur ce-
lui-ci et en le tournant dans le sens inverse
des aiguilles d’une montre.
4. Déposer l’ampoule grillée en tirant sur celle-ci.
5. Mettre une ampoule de phare neuve en place
dans le porte-ampoule en l’enfonçant dans ce
dernier.
ATTENTION:
Ne jamais toucher le
verre d’une ampoule de phare afin de ne
pas laisser de résidus graisseux. La grais-
se réduit la transparence du verre, la lumi-
nosité de l’ampoule, ainsi que sa durée de
service. Nettoyer soigneusement toute
1. Cache au dos du phare
1

1. Cache du porte-ampoule de phare
2. Porte-ampoule du phare
12

9-1
1
2
3
4
5
6
7
89
10
11

FBU25860
NETTOYAGE ET REMISAGE
FBU25902
Nettoyage
Il est conseillé de nettoyer le VTT à fond aussi sou-
vent que possible, non seulement pour des raisons
esthétiques, mais aussi parce que cela contribue à
améliorer ses performances et prolonge la durée
de service de nombreuses pièces.
1. Avant le nettoyage du VTT :
a. Protéger la sortie du tube d’échappement
afin d’éviter toute pénétration d’eau. Y fixer
par exemple un sac en plastique à l’aide
d’un gros élastique.
b. S’assurer que la bougie et tous les bou-
chons de remplissage sont remontés cor-
rectement.
2. Si le bloc-moteur est excessivement grais-
seux, l’enduire de dégraissant en se servant
d’un pinceau. Ne pas appliquer de dégrais-
sant sur la chaîne, les pignons ou les axes de
roue.
3.Éliminer la saleté et le dégraissant au tuyau
d’arrosage. Veiller à employer juste la pres-
sion d’eau nécessaire pour effectuer ce tra-
vail.
AVERTISSEMENT! Des freinsmouillés peuvent réduire les performan-
ces de freinage, ce qui augmente les ris-
ques d’accident. Tester les freins après le
nettoyage. Actionner quelques fois les
freins en roulant lentement, afin de sécher
les garnitures.
[FWB02311]

ATTENTION:
Une
pression d’eau excessive peut provoquer
des infiltrations d’eau qui risqueraient
d’endommager les roulements de roue, les
freins, les joints de la boîte de vitesses et
l’équipement électrique. L’emploi abusif
de détergents sous forte pression, tels que
ceux utilisés dans les portiques de lavage
automatique, est nuisible au véhicule et
peut entraîner des réparations onéreu-
ses.
[FCB00711]

4. Après avoir éliminé le plus gros de la saleté au
tuyau d’arrosage, laver toutes les surfaces à
l’eau chaude savonneuse (employer un déter-
gent doux). Une vieille brosse à dents ou un
goupillon conviennent parfaitement pour net-
toyer les parties difficiles d’accès.
5. Rincer le VTT immédiatement à l’eau claire et
sécher toutes les surfaces avec une peau de

10-2
1
2
3
4
5
6
7
8
910
11

Classification d’huile moteur recommandée:
API Service de type SG et au-delà/JASO MA
Quantité d’huile moteur:
Vidange périodique:
1.25 L (1.32 US qt, 1.10 Imp.qt)
Huile de transmission:
Quantité:
0.6 L (0.63 US qt, 0.53 Imp.qt)
Filtre à air:
Élément du filtre à air:
Élément de type humide
Carburant:
Carburant recommandé:
Essence ordinaire sans plomb exclusivementCapacité du réservoir:
7.0 L (1.85 US gal, 1.54 Imp.gal)
Quantité de la réserve:
1.3 L (0.34 US gal, 0.29 Imp.gal)
Carburateur:
Modèle
×
quantité:
VM18SH x 1
Bougie(s):
Fabricant/modèle:
NGK/CR7HSA
Écartement des électrodes:
0.6–0.7 mm (0.024–0.028 in)
Embrayage:
Type d’embrayage:
Sec, centrifuge automatique
Transmission:
Système de réduction primaire:
Engrenage hélicoïdal / engrenage
Rapport de réduction primaire:
43/14
×
40/17 (7.226)
Système de réduction secondaire:
Entraînement par chaîne
Rapport de réduction secondaire:
32/12 (2.666)
Type de boîte de vitesses:
Automatique, courroie trapézoïdale
Commande:
Type centrifuge automatique
Marche arrière:
49/14
×
49/15
×
40/17 (26.902)
-20 -10 0
1020 304050 ˚C
SAE 15W-40
SAE 20W-40SAE 20W-50
SAE 10W-40
SAE 5W-30
SAE 10W-30
