8-6
1
2
3
4
5
6
78
9
10
11
3
*

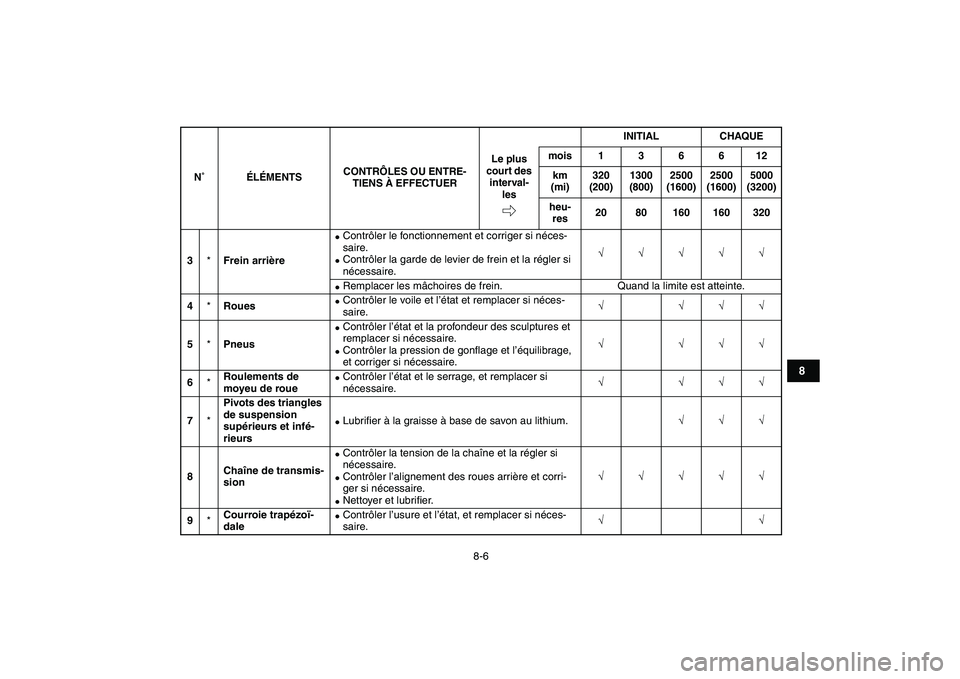

Frein arrière
Contrôler le fonctionnement et corriger si néces-
saire.
Contrôler la garde de levier de frein et la régler si
nécessaire.
√√√√√
Remplacer les mâchoires de frein. Quand la limite est atteinte.
4
*
Roues
Contrôler le voile et l’état et remplacer si néces-
saire.
√ √√√
5
*
Pneus
Contrôler l’état et la profondeur des sculptures et
remplacer si nécessaire.
Contrôler la pression de gonflage et l’équilibrage,
et corriger si nécessaire.
√ √√√
6
*
Roulements de
moyeu de roue
Contrôler l’état et le serrage, et remplacer si
nécessaire.
√ √√√
7
*
Pivots des triangles
de suspension
supérieurs et infé-
rieurs
Lubrifier à la graisse à base de savon au lithium.
√√√
8Chaîne de transmis-
sion
Contrôler la tension de la chaîne et la régler si
nécessaire.
Contrôler l’alignement des roues arrière et corri-
ger si nécessaire.
Nettoyer et lubrifier.
√√√√√
9
*
Courroie trapézoï-
dale
Contrôler l’usure et l’état, et remplacer si néces-
saire.
√√
N˚ÉLÉMENTSCONTRÔLES OU ENTRE-
TIENS À EFFECTUERINITIAL CHAQUE
Le plus
court des
interval-
lesmois136612
km
(mi)320
(200)1300
(800)2500
(1600)2500
(1600)5000
(3200)
heu-
res20 80 160 160 320
8-38
1
2
3
4
5
6
78
9
10
11

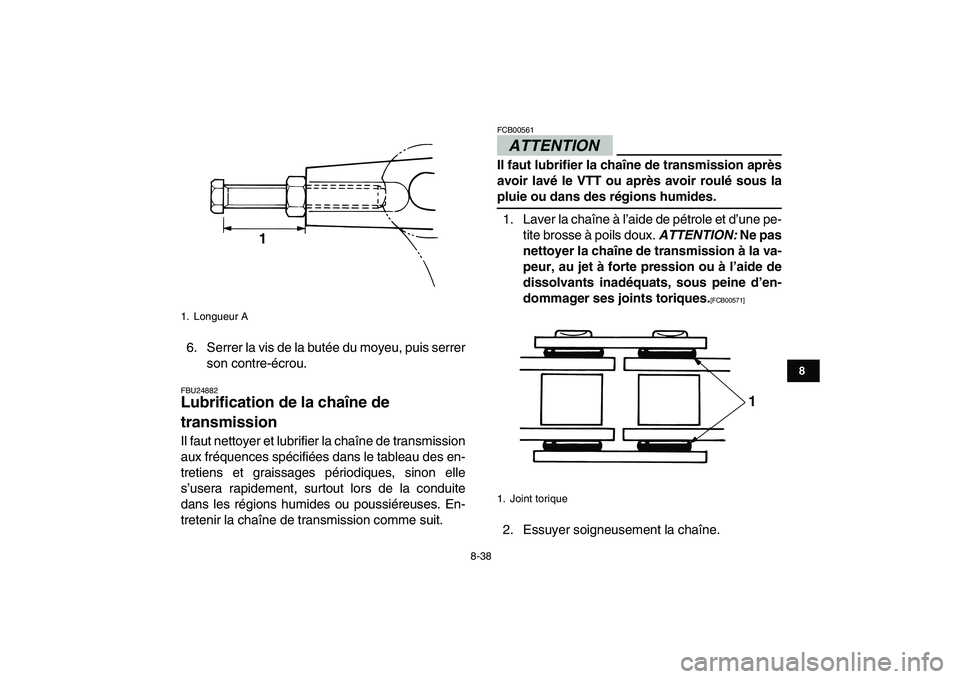

6. Serrer la vis de la butée du moyeu, puis serrer
son contre-écrou.
FBU24882
Lubrification de la chaîne de
transmission
Il faut nettoyer et lubrifier la chaîne de transmission
aux fréquences spécifiées dans le tableau des en-
tretiens et graissages périodiques, sinon elle
s’usera rapidement, surtout lors de la conduite
dans les régions humides ou poussiéreuses. En-
tretenir la chaîne de transmission comme suit.ATTENTION
FCB00561
Il faut lubrifier la chaîne de transmission après
avoir lavé le VTT ou après avoir roulé sous la
pluie ou dans des régions humides.
1. Laver la chaîne à l’aide de pétrole et d’une pe-
tite brosse à poils doux.
ATTENTION:
Ne pas
nettoyer la chaîne de transmission à la va-
peur, au jet à forte pression ou à l’aide de
dissolvants inadéquats, sous peine d’en-
dommager ses joints toriques.
[FCB00571]
2. Essuyer soigneusement la chaîne.
1. Longueur A
1
1. Joint torique
1
