2011 TOYOTA HILUX 4WD

476
4-3. Wartung in Eigenregie
HILUX_EM (OM71170M)

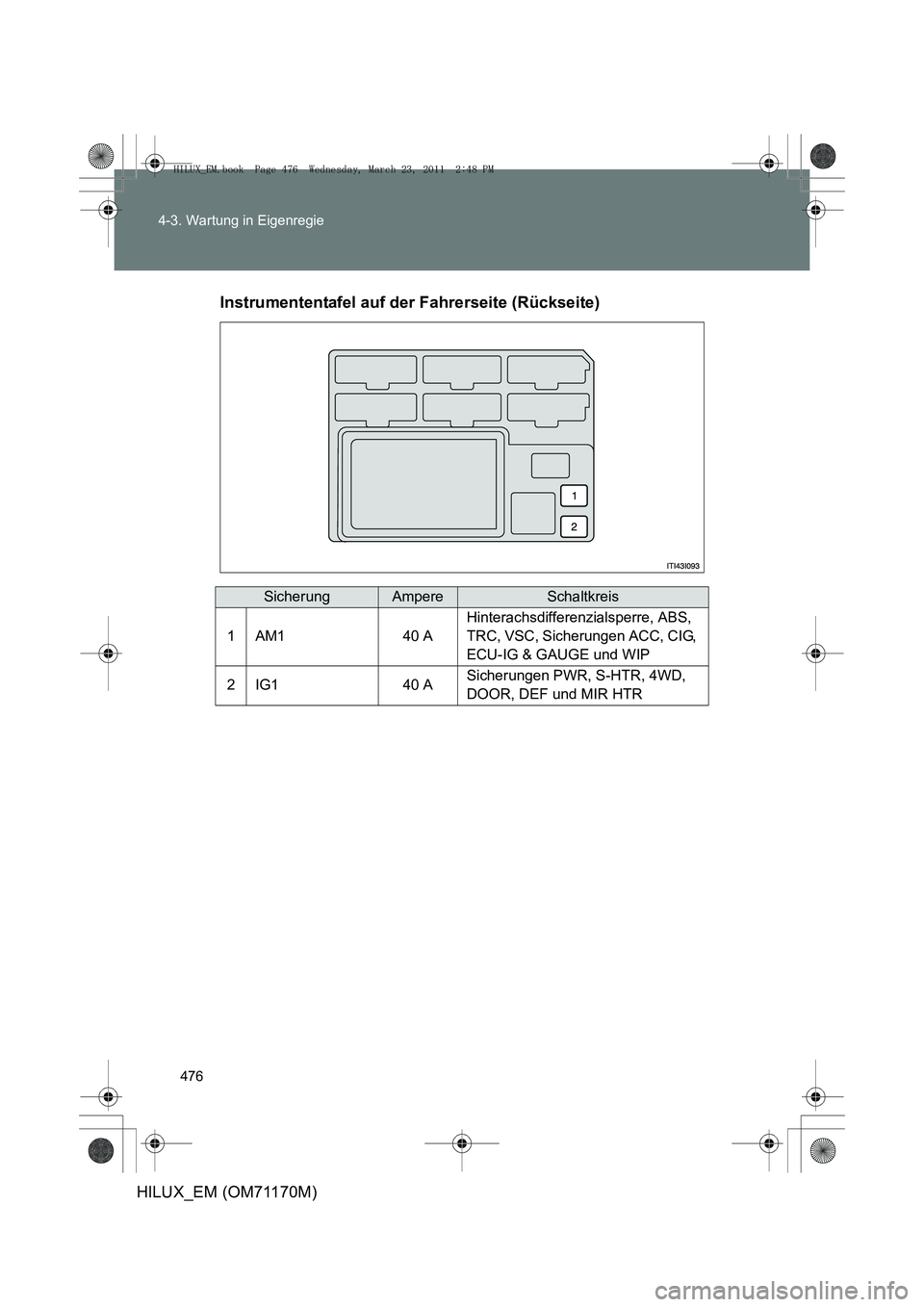

Instrumententafel auf der Fahrerseite (Rückseite)
SicherungAmpereSchaltkreis
1AM140 A
Hinterachsdifferenzialsperre, ABS,
TRC, VSC, Sicherungen ACC, CIG,
ECU-IG & GAUGE und WIP
2IG140 ASicherungen PWR, S-HTR, 4WD,
DOOR, DEF und MIR HTR
HILUX_EM.book Page 476 Wednesday, March 23, 2011 2:48 PM

477
4-3. Wartung in Eigenregie
4
Wartung und Pflege des Fahrzeugs
HILUX_EM (OM71170M)
Instrumententafel auf der Beifahrerseite
SicherungAmpereSchaltkreis
1MIR-HTR15 AAußenspiegelheizungen
24WD20 AHinterachsdifferenzialsperre, ABS,
TRC und VSC
3S-HTR15 ASitzheizungen
4DEF20 A
Heckscheibenheizung und Multi-
port-Kraftstoffeinspritzanlage/Multi-
port-Kraftstoffeinspritzanlage mit
sequenzieller Einspritzung
5DOOR25 AZentralverriegelung und elektrische
Fensterheber
6PWR30 AElektrische Fensterheber
■ Nach dem Austausch einer Sicherung
●Wenn die Leuchten auch nach dem Austausch der Sicherung nicht funk-
tionieren, muss eventuell eine Glühlampe ausgewechselt werden.
(→ P. 479)
● Falls die neue Sicherung ebenfalls durchbrennt, lassen Sie Ihr Fahrzeug
von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder
einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerk-
statt überprüfen.
ITI43I094
HILUX_EM.book Page 477 Wednesday, March 23, 2011 2:48 PM

572
HILUX_EM (OM71170M)
Abkürzungsliste
Abkürzungs-/Akronymliste
ABKÜRZUNGENBEDEUTUNG
4WD4-Wheel Drive (Allradantrieb)
A/C Air Conditioning (Klimaanlage)
ABS Anti-lock Brake System (Antiblockiersystem)
ACC Accessory (Zubehör)
ADD Automatic Disconnecti
ng Differential
(Differenzial mit automatischem Nabenfreilauf)
AUX Auxiliary (Zusatz[anschluss])
CRS Child Restraint System
(Kinderrückhaltesystem, Kindersitz)
DISP Display (Anzeige)
DPF Diesel Particulate Filter (Dieselpartikelfilter)
ELR Emergency Locking Retractor
(Gurt mit Rückhalteautomatik)
GVM Gross Vehicle Mass (Fahrzeuggesamtgewicht)
LED Light Emitting Diode (Leuchtdiode)
LSD Limited Slip Differential (Sperrdifferenzial)
MPAC Maximum Permissible Axle Capacity
(maximal zulässige Achslast)
SRS Supplemental Restraint System
(Zusatz-Rückhaltesystem)
TRC Traction Control (Traktionskontrolle)
TWI Treadwear indicator (Verschleißanzeiger)
VIN Vehicle Identification Number
(Fahrzeug-Identifizierungsnummer)
VSC Vehicle Stability Control
(Fahrdynamiksteuerung)
