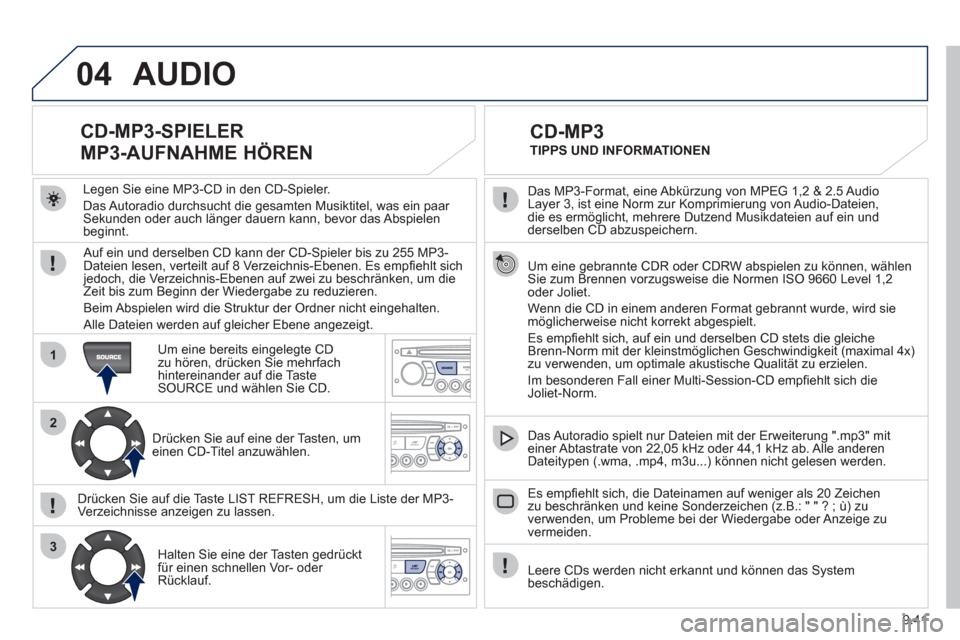

2011 Peugeot Partner Tepee radio

9.41
04
1
2
3
Das MP3-Format, eine Abkürzung von MPEG 1,2 & 2.5 Audio
Layer 3, ist eine Norm zur Komprimierung von Audio-Dateien,
die es ermöglicht, mehrere Dutzend Musikdateien auf ein und
derselben CD abzuspeichern.
Um eine gebrannte
CDR oder CDRW abspielen zu können, wählen Sie zum Brennen vorzugsweise die Normen ISO 9660 Level 1,2oder Joliet.
Wenn die CD in einem anderen Format
gebrannt wurde, wird sie möglicherweise nicht korrekt abgespielt.
Es empfi ehlt sich, auf ein und derselben CD stets die
gleiche
Brenn-Norm mit der kleinstmöglichen Geschwindigkeit (maximal 4x)zu verwenden, um optimale akustische Qualität zu erzielen.
Im besonderen Fall einer Multi-
Session-CD empfi ehlt sich die Joliet-Norm.
Das Autoradio spielt nur Dateien mit der Erweiterun
g ".mp3" mit einer Abtastrate von 22,05 kHz oder 44,1 kHz ab. Alle anderen
Dateitypen (.wma, .mp4, m3u...) kˆnnen nicht gelesen werden.
Es emp
fi ehlt sich, die Dateinamen auf weniger als 20 Zeichen
zu beschr‰nken und keine Sonderzeichen (z.B.: " " ? ; ˘) zu
verwenden, um Probleme bei der Wiedergabe oder Anzeige zu
vermeiden.










CD-MP3
TIPPS UND INFORMATIONEN
AUDIO

Leere CDs werden nicht erkannt und können das System
beschädigen.
Le
gen Sie eine MP3-CD in den CD-Spieler.
Das Autoradio durchsucht die gesamten Musiktitel, was ein paar
Sekunden oder auch länger dauern kann, bevor das Abspielen
beginnt.











CD-MP3-SPIELER
MP3-AUFNAHME HÖREN

Auf ein und derselben CD kann der CD-Spieler bis zu 255 MP3-
Dateien lesen, verteilt auf 8 Verzeichnis-Ebenen. Es empfi ehlt sich jedoch, die Verzeichnis-Ebenen auf zwei zu beschränken, um dieZeit bis zum Beginn der Wiedergabe zu reduzieren.
Beim Abspielen wird die Struktur der
Ordner nicht eingehalten.
Alle Dateien werden auf gleicher Ebene angezeigt.

Um eine bereits ein
gelegte CDzu hören, drücken Sie mehrfach hintereinander auf die Taste SOURCE und wählen Sie CD.
Drücken Sie auf eine der Tasten, um
einen
CD-Titel anzuwählen.

Drücken
Sie auf die Taste LIST REFRESH, um die Liste der MP3-
Verzeichnisse anzeigen zu lassen.

Halten Sie eine der Tasten
gedrückt
für einen schnellen Vor- oder
Rücklauf.

9.42
05
1
1
2
3

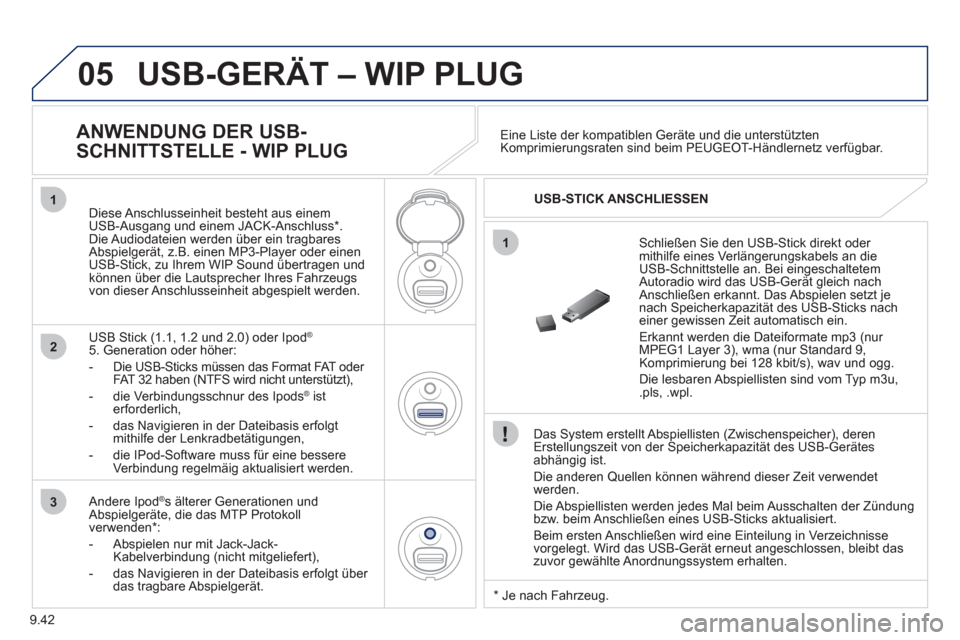

USB-GERÄT – WIP PLUG

Das System erstellt Abspiellisten (Zwischenspeicher), deren Erstellungszeit von der Speicherkapazität des USB-Gerätes
abhängig ist.
Die anderen
Quellen können während dieser Zeit verwendet
werden.
Die Abspiellisten werden
jedes Mal beim Ausschalten der Zündung
bzw. beim Anschließen eines USB-Sticks aktualisiert.
Beim ersten Anschließen wird eine Einteilun
g in Verzeichnisse
vorgelegt. Wird das USB-Gerät erneut angeschlossen, bleibt daszuvor gewählte Anordnungssystem erhalten.
Schließen Sie den USB-Stick direkt oder mithilfe eines Verlängerungskabels an dieUSB-Schnittstelle an. Bei eingeschaltetem Autoradio wird das USB-Gerät gleich nach Anschließen erkannt. Das Abspielen setzt je nach Speicherkapazität des USB-Sticks nacheiner gewissen Zeit automatisch ein.
Erkannt werden die Dateiformate mp3
(nur MPEG1 Layer 3), wma (nur Standard 9,
Komprimierung bei 128 kbit/s), wav und ogg.
Die lesbaren Abspiellisten sind vom Typ m
3u,.pls, .wpl.
Di
ese Anschlusseinheit besteht aus einemUSB-Ausgang und einem JACK-Anschluss *
.
Die Audiodateien werden über ein tragbaresAbspielgerät, z.B. einen MP3-Player oder einen USB-Stick, zu Ihrem WIP Sound übertragen undkönnen über die Lautsprecher Ihres Fahrzeugs
von dieser Anschlusseinheit abgespielt werden.

USB Stick
(1.1, 1.2 und 2.0) oder Ipod ®
5. Generation oder höher:


- Die U
SB-Sticks müssen das Format FAT oder FAT 32 haben (NTFS wird nicht unterstützt),

- die Verbindun
gsschnur des Ipods ®isterforderlich,

- das Navi
gieren in der Dateibasis erfolgt
mithilfe der Lenkradbetätigungen,

- die IPod-
Software muss für eine bessereVerbindung regelmäig aktualisiert werden.
Eine Liste der kompatiblen
Geräte und die unterstütztenKomprimierungsraten sind beim PEUGEOT-Händlernetz verfügbar.












ANWENDUNG DER USB-
SCHNITTSTELLE - WIP PLUG
USB-STICK ANSCHLIESSEN

Andere Ipod®
s älterer Generationen und ®
Abspielgeräte, die das MTP Protokoll
verwenden * :


- Abs
pielen nur mit Jack-Jack-Kabelverbindung (nicht mitgeliefert),

- das Navi
gieren in der Dateibasis erfolgt über das tragbare Abspielgerät.

* Je nach Fahrzeug.

9.44
05
1
21
2
Anzeige und Bedienung erfolgen über das
tragbare Gerät.
Stellen Sie zunächst die Lautstärke Ihres
tragbaren Geräts ein.

Stellen Sie dann die Lautstärke desAutoradios ein.

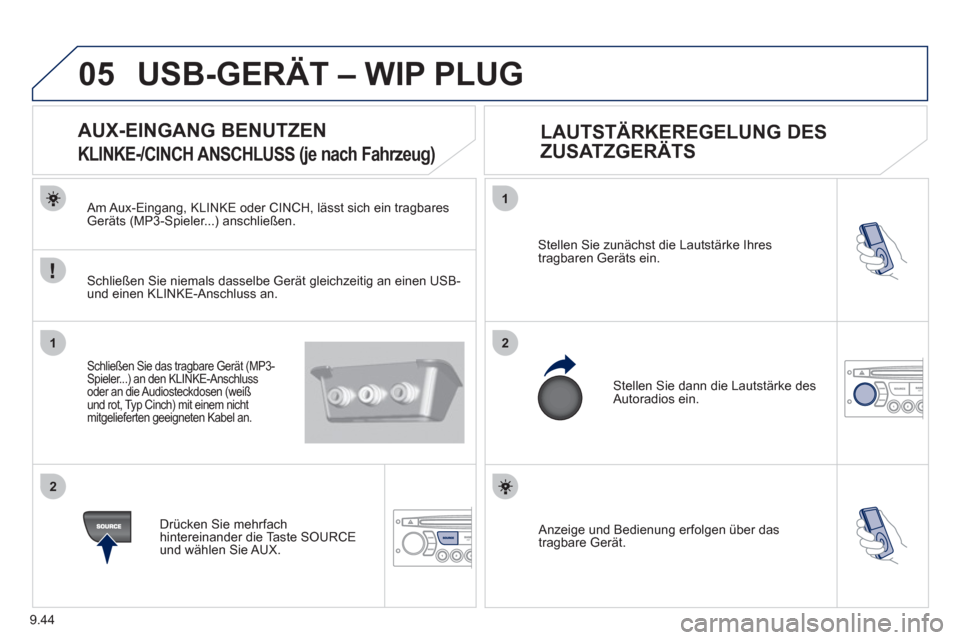

AUX-EINGANG BENUTZEN

KLINKE-/CINCH ANSCHLUSS (je nach Fahrzeug)


LAUTSTÄRKEREGELUNG DES
ZUSATZGERÄTS
USB-GERÄT – WIP PLUG
Am Aux-Eingang, KLINKE oder CINCH, lässt sich ein tragbares
Geräts (MP3-Spieler...) anschließen.
Schließen Sie niemals dasselbe Gerät
gleichzeitig an einen USB-und einen KLINKE-Anschluss an.

Schließen Sie das tragbare Gerät (MP3-Spieler...) an den KLINKE-Anschlussoder an die Audiosteckdosen (weiß
und rot, Typ Cinch) mit einem nicht mitgelieferten geeigneten Kabel an.
Drücken Sie mehrfach hintereinander die Taste SOURCE und wählen Sie AUX.

9.45
06
1
2
3
4
5
6
7
8
9
10
WIP BLUETOOTH

Aus Sicherheitsgründen muss der Fahrer die Bedienungsschrittezum Anschluss des Bluetooth Mobiltelefons an dieBluetoothfreisprecheinrichtung seines Autoradios bei stehendem Fahrzeug und eingeschalteter Zündung vornehmen, da sie seineganze Aufmerksamkeit erfordern.
Drücken Sie die Taste MENÜ.
Ein Fenster mit der Meldun
g "Suche läuft..." wird angezeigt.
Aktivieren
Sie die Bluetooth-Funktion an Ihrem
Telefon.
Wählen Sie im Menü Fol
gendes aus:
- Bl
uetooth Telefon - Audio
- Konfi
guration Bluetooth
- Bluetooth-
Suche durchführen
Die von der Freisprecheinrichtun
g angebotenen Dienste hängen vom Netz, von
der SIM-Karte und von der Kompatibilität der benutzten Bluetooth-Geräte ab.Schauen Sie in der Bedienungsanleitung Ihres Telefons nach oder erkundigen Sie sich bei
Ihrem Netzbetreiber, auf welche Dienste Sie Zugriff haben. Eine Liste der Mobiltelefone mit dem
besten Angebot erhalten Sie im Händlernetz. Wenden Sie sich an das PEUGEOT-Händlernetz.










BLUETOOTH TELEFON BILDSCHIRM C

Über den Menüpunkt "TELEFON" gelangt man insbesondere
an folgende Funktionen: Verzeichnis * , Anrufl iste, Steuerung der
Verbindungen mit der Freisprecheinrichtung.
Di
e ersten 4 erkannten Telefone werden in diesem Fenster angezeigt.


Eine Bildschirmtastatur wird angezeigt: GebenSie einen mindestens 4-stelligen PIN-Code ein.

Best‰tigen Sie mit OK.

Die Meldung "Verbindung Name_Tele
fon erfolgreich" erscheint auf
dem Display.
W‰hlen
Sie in der Liste das zu verbindende Telefon aus. Es kann jeweils nur ein Telefon auf einmal verbunden werden.
Eine Meldung erscheint auf dem Display des ausgew‰hlten Telefons: Um die Verbindung anzunehmen, geben Sie dengleichen PIN-Code in Ihr Telefon ein und best‰tigen Sie mit OK.
Die zul‰ssige automatische Verbindung ist nur nach vorheriger
Konfi guration des Telefons aktiv.
D
as Verzeichnis sowie die Anrufl iste stehen erst nach der Synchronisierungsphase zur Verf¸gung.
AN
SCHLUSS EINES TELEFONS


Die Verbindun
g kann auch direkt vom Telefon aus eingeleitet
werden.

(JE NACH MODELL UND AUSFÜHRUNG VERFÜGBAR)


* Wenn ihr Mobiltelefon 100 % kompatibel ist.


Bei Falscheingabe ist die Anzahl der Versuche bei erneuter Eingabe begrenzt.

9.46
06
2
1
2
2
3

ANRUF EMPFANGEN
in einem überlagerten Fenster auf dem Multifunktionsbildschirm
angezeigt.Stellen Sie die Verbindung zwischen Ihrem Mobiltelefon
und dem Fahrzeug her. Diese Verbindung kann über dasMenü TELEFON des Fahrzeugs oder über die Tastatur
des Telefons hergestellt werden. Siehe Schritt 1-10 auf den
vorherigen Seiten. Während der Verbindungsphase muss
die Zündung eingeschaltet sein und das Fahrzeug stehen.
Wählen Sie im Menü TELEFON das zu verbindende Mobiltelefon aus.
Die Audioanla
ge wird automatisch mit einem neu gekoppelten Mobiltelefon verbunden.
Wählen
Sie mit Hilfe der Tasten das
Feld JA auf dem Bildschirm aus und
bestätigen Sie mit OK.

Drücken
Sie auf OK an der Lenkradbetätigung, um den Anruf anzunehmen.







STREAMING AUDIO BLUETOOTH


Drahtlose Übertragung von im Telefon gespeicherten Musikdateien
über die Audioanlage. Das Telefon muss die zugehörigen
Bluetooth-Profi le verwalten können (Profi le A2DP/AVRCP).
*

In einigen Fällen muss das Abspielen der Audiodateien über die
Tastatur erfolgen.
** F
alls das Mobiltelefon diese Funktion unterstützt.
Aktivieren
Sie den ModusStreaming indem Sie die TasteMODUS *
drücken. Die Auswahl der gewohnten Musiktitel kann über dasBedienteil des Radios oder über dieLenkradbetätigungen ** gesteuert
werden. Die Kontextinformationen können auf dem Display angezeigt
werden.
WIP BLUETOOTH

ANRUF TÄTIGEN


Wählen Sie im Menü "Bluetooth Telefon Audio" den Unterpunkt
"Anruf verwalten", dann "Anrufen", "Anrufl iste oder Verzeichnis".

Drücken
Sie länger als 2 Sekunden auf das Ende
des Schalters am Lenkrad, um in Ihr Verzeichnis zu gelangen.

Oder:
Wählen Sie, bei stehendem Fahrzeu
g, die Nummer auf der Tastatur Ihres Mobiltelefons.

9.49
09 BILDSCHIRMSTRUKTUREN


RADIO-CD
HAUPTFUNKTION


* Die Parameter variieren je nach Fahrzeug.
AUSWAHL
A

AUSWAHL B...

MONOCHROMBILDSCHIRM A
Auswahl A1
Auswahl A2
REG-MODUS

WIEDERHOLUNG CD
ZUFALLSWIEDERGABE
FZG-KONFIG *


WISCH HI RÜCK


OPTIONEN


NACHLEUCHTFKT
DIAGNO
SE
RDS SUCHEABFRAGE
N
VERLASSEN

EINHEITEN
TEMPERATUR: °CELSIUS/°FAHRENHEIT

KRAFTSTOFFVERBRAUCH:
KM/L - L/100 - MPG

1
2
3
31
2
2
2
2
1
2
3
2
3
1
2
2
1
2
2

9.51
09 BILDSCHIRMSTRUKTUREN
Durch Drücken des Drehschalters OK erhalten Sie je nach Bildschirmanzeige Zugang zu den Kurzmenüs:
MONOCHROMBILDSCHIRM C
aktivieren/deaktivieren RDS
aktivieren/deaktivieren REG
aktivieren/deaktivieren Radiotextanzeige


RADIO
aktivieren/deaktivieren Intro


CD/CD MP3
aktivieren/deaktivieren Titelwiederholung(gesamte aktuelle CD bei Audio-CD, gesamter aktueller Ordner bei MP3-CD)
aktivieren/deaktivieren Zufallswiedergabe(gesamte aktuelle CD bei Audio-CD, gesamter aktueller Ordner bei MP3-CD)
aktivieren/deaktivieren Titelwiederholung(aktuell wiedergegebener Ordner/Künstler/Musikrichtung/Playlist)


USB
aktivieren/deaktivieren Zufallswiedergabe(aktuell wiedergegebener Ordner/Künstler/Musikrichtung/Playlist)
1
1
1
1
1
1
1
1

9.52
09
MONOCHROMBILDSCHIRM C
BILDSCHIRMSTRUKTUREN

AUDIO-FUNKTIONEN
Senderverfolgung (RDS)
aktivieren/deaktivieren
VOREINSTELLUNGEN FREQUENZBAND FM
Regionalmodus (REG)
aktivieren/deaktivieren
Radiotextanzei
ge (RDTXT)
aktivieren/deaktivieren
1
2
3
4
3
4
3
4
WIEDERGABEMODUS
Wiederholun
g der Alben (RPT)
aktivieren/deaktivieren
Zufallswieder
gabe Titel (RDM)
aktivieren/deaktivieren

2
3
4
3
4


BORDCOMPUTER
Entfernung: x km


EINGABE DER ENTFERNUNG BIS ZUM FAHRZIEL
Diagnose


JOURNAL DER WARNMELDUNGEN
Funktionen aktiviert oder deaktiviert


FUNKTIONSZUSTÄNDE *
1
2
3
3
2
3
2
Einstellung Helligkeit - Anzeige
KONFIGURATION ANZEIGE FAHRZEUGPARAMETER DEFINIEREN *



BENUTZERANPASSUNG - KONFIGURATION
Normale Anzeige
Inverse Anzeige
Einstellun
g Helligkeit (- +)
Einstellung Datum und Uhrzei
t
Einstellung Tag/Monat/Jahr
Einstellun
g Stunde/Minute
A
uswahl des Modus 12h/24h
Auswahl der Einheiten
l/100 km - mp
g - km/l
°
Celsius/°Fahrenheit
AUSWAHL DER SPRACHE
1
2
4
3
2
4
4
3
3
4
4
2
3
4
4
Durch Drücken der MENU-Taste wird Folgendes angezeigt:

*
Die Parameter variieren je nach Fahrzeug.
