2011 Peugeot Expert Tepee ESP

2

Inhoud
Afstandsbediening 19Sleutel 20Alarmsysteem 21Portieren 22Instrumentenpaneel 26Tijd instellen 27Verklikkerlampjes 28Brandstofniveaumeter 34Koelvloeistof 34Onderhoudsindicator 35Dimmer dashboardverlichting 36Versnellingsbakken 37Schakelindicator 37Automatische transmissie 38Stuurwiel verstellen 41Starten en stoppen 41
Lichtschakelaar 42Ruitenwisserschakelaar 45Snelheidsregelaar 47Vaste snelheidsbegrenzer 49Snelheidsbegrenzer 50Verwarming/Handbediende airconditioning 53automatische airconditioning 55Ontdooien en ontwasemen 59Ventilatie achter 61Standkachel 62Stoelen 65Tweezitsbank vóór 67Zitplaatsen achter 69Opstellingen van de stoelen en banken 76Indeling cabine 77Plafonniers 80Parkeer-/tolkaarten 81
Indeling van hetpassagierscompartiment 81Achtervering 84Spiegels 87Elektrisch bedienbareruiten 89
Presentatie 4Communicatie 4Exterieur5Comfort 10Zicht 12Rijden 13Indeling cabine 14Indeling achter 14Kinderen aan boord 15Ventilatie 16Eco-rijden 17
Handrem 90Alarmknipperlichten 90Parkeerhulp 91Claxon 92ABS 92Noodremassistentie 92ASR en ESP 93Veiligheidsgordels 94Airbags 97Zij-airbags 99Airbags vóór 100Uitschakelen airbagpassagierszijde 100Kinderzitjes 101ISOFIX-kinderzitjes 103Aanbevolen kinderzitjes 106
2. VOORDAT U GAAT
RIJDEN 19-41
4. VEILIGHEID
90-108
1. IN EEN OOGOPSLAG
4-183. ERGONOMIE enCOMFORT 42-89

9


Interieur

IN EEN OOGOPSLA
G
1

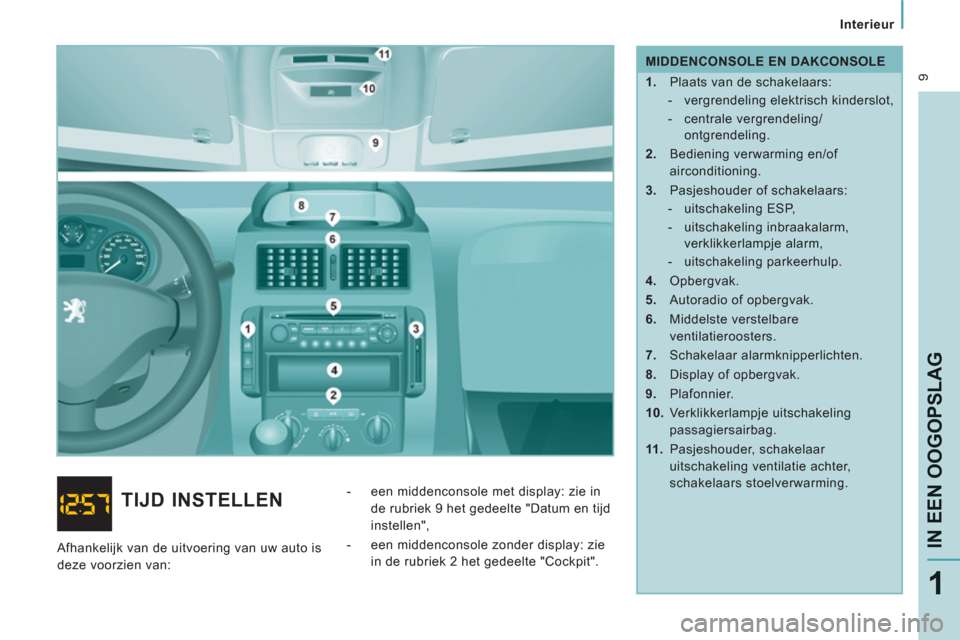

MIDDENCONSOLE EN DAKCONSOLE


1.
Plaats van de schakelaars:


- vergrendeling elektrisch kinderslot,

- centrale vergrendeling/
ontgrendeling.

2.
Bediening verwarming en/of
airconditioning.

3.
Pasjeshouder of schakelaars:


- uitschakeling ESP,

- uitschakeling inbraakalarm,
verklikkerlampje alarm,

- uitschakeling parkeerhulp.

4.
Opbergvak.

5.
Autoradio of opbergvak.

6.
Middelste verstelbare
ventilatieroosters.

7.
Schakelaar alarmknipperlichten.

8.
Display of opbergvak.

9.
Plafonnier.

10.
Verklikkerlampje uitschakeling
passagiersairbag.

11 .
Pasjeshouder, schakelaar
uitschakeling ventilatie achter,
schakelaars stoelverwarming.




TIJD INSTELLEN


- een middenconsole met display: zie in
de rubriek 9 het gedeelte "Datum en tijd
instellen",

- een middenconsole zonder display: zie
in de rubriek 2 het gedeelte "Cockpit".
Afhankelijk van de uitvoering van uw auto is
deze voorzien van:

29
Cockpit
VOORDAT
u GAAT RIJDE
N
2

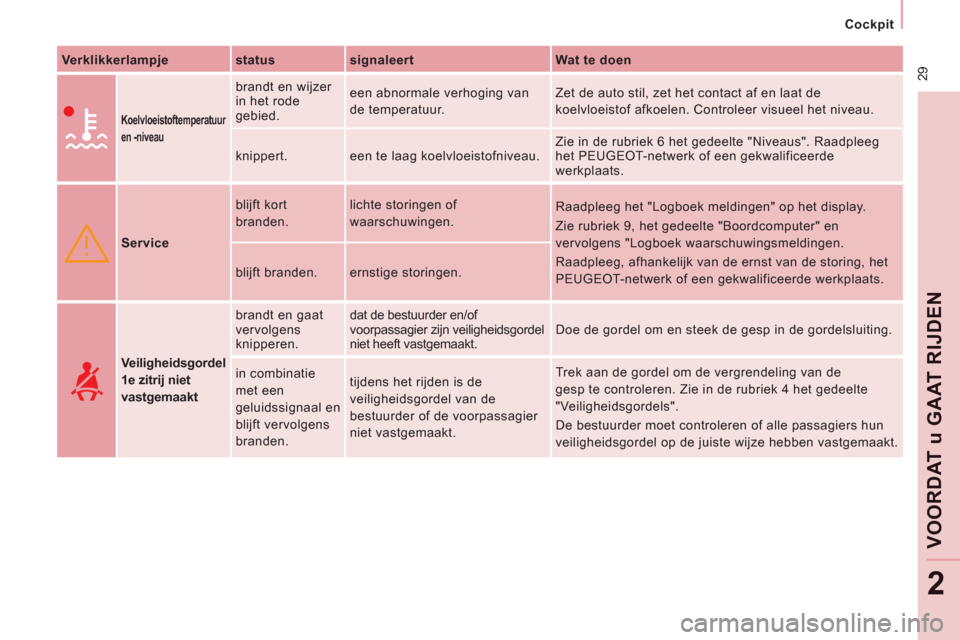

Verklikkerlampje
status
signaleert
Wat te doen



Koelvloeistoftemperatuur
en -niveau

brandt en wijzer
in het rode
gebied. een abnormale verhoging van
de temperatuur. Zet de auto stil, zet het contact af en laat de
koelvloeistof afkoelen. Controleer visueel het niveau.
knippert. een te laag koelvloeistofniveau. Zie in de rubriek 6 het gedeelte "Niveaus". Raadpleeg
het PEUGEOT-netwerk of een gekwalificeerde
werkplaats.


Service blijft kort
branden. lichte storingen of
waarschuwingen. Raadpleeg het "Logboek meldingen" op het display.
Zie rubriek 9, het gedeelte "Boordcomputer" en
vervolgens "Logboek waarschuwingsmeldingen.
Raadpleeg, afhankelijk van de ernst van de storing, het
PEUGEOT-netwerk of een gekwalificeerde werkplaats. blijft branden. ernstige storingen.

Veiligheidsgordel
1e zitrij niet
vastgemaakt brandt en gaat
vervolgens
knipperen. dat de bestuurder en/of
voorpassagier zijn veiligheidsgordel
niet heeft vastgemaakt. Doe de gordel om en steek de gesp in de gordelsluiting.
in combinatie
met een
geluidssignaal en
blijft vervolgens
branden. tijdens het rijden is de
veiligheidsgordel van de
bestuurder of de voorpassagier
niet vastgemaakt. Trek aan de gordel om de vergrendeling van de
gesp te controleren. Zie in de rubriek 4 het gedeelte
"Veiligheidsgordels".
De bestuurder moet controleren of alle passagiers hun
veiligheidsgordel op de juiste wijze hebben vastgemaakt.

ABS
ESP
31
Cockpit
VOORDAT
u GAAT RIJDE
N
2

Verklikkerlampje
status
signaleert
Wat te doen



Stuurbekrachtiging
brandt. een storing in het systeem. De conventionele werking van de stuurinrichting, zonder
bekrachtiging, blijft behouden. Laat het systeem controleren
door het PEUGEOT-netwerk of een gekwalifi ceerde werkplaats.



Geopend portier
brandt in
combinatie met
een melding op
het display. een niet goed gesloten portier,
deur of motorkap. Controleer of de portieren van de cabine, de achterdeuren,
de schuifdeuren en de motorkap (als de auto is voorzien
van een alarmsysteem) goed zijn gesloten.


Achtervering
met luchtvering knippert. een abnormaal verschil tussen
de gedetecteerde en de
optimale wagenhoogte. Automatische regeling: rijd stapvoets (tot ongeveer
10 km/h) tot het lampje uitgaat.
Handmatige regeling: stel de wagenhoogte, die in de
onderste of bovenste stand stond, optimaal in. Zie in de
rubriek 3 het gedeelte "Achtervering".
brandt bij het
wegrijden of
tijdens het rijden. een storing in de luchtvering. Stop onmiddellijk. Raadpleeg het PEUGEOT of een
gekwalificeerde werkplaats.


ABS blijft branden. een storing in het
antiblokkeersysteem. De conventionele werking van het remsysteem, zonder
bekrachtiging, blijft behouden. Het is echter raadzaam
de auto stil te zetten en contact op te nemen met het
PEUGEOT-netwerk of een gekwalificeerde werkplaats.


ESP knippert. een ingreep van het ESP-
systeem. Dit systeem verdeelt de aandrijfkracht optimaal over de
wielen en verbetert zo de richtingsstabiliteit van de auto.
Zie in de rubriek 4 het gedeelte "Veilig rijden".
blijft branden. een storing in het systeem. Bijv.:
een te lage bandenspanning.
Bijv.: controleer de bandenspanning. Laat het systeem controleren
door het PEUGEOT-netwerk of een gekwalifi ceerde werkplaats.

blijft branden
in combinatie
met het
verklikkerlampje
van de knop (op
het dashboard). dat het systeem op verzoek van
de bestuurder is uitgeschakeld. Het systeem is uitgeschakeld.
Het systeem wordt automatisch weer ingeschakeld als
de auto sneller dan 50 km/h rijdt of als de knop op het
dashboard wordt ingedrukt.

57

Ventilatie

ERGONOMIE en COMFOR
T
3

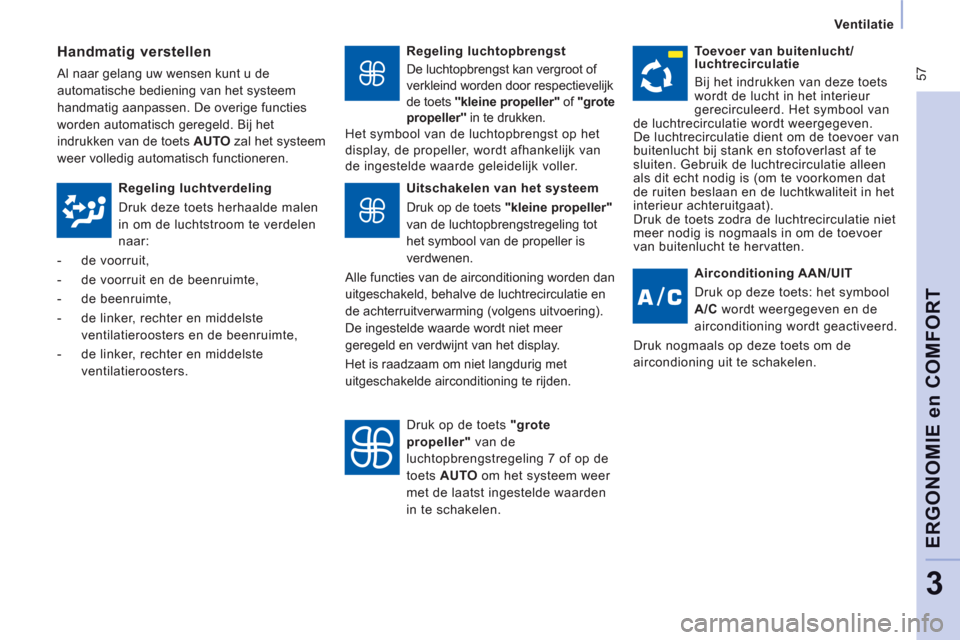

Regeling luchtopbrengst
De luchtopbrengst kan vergroot of
verkleind worden door respectievelijk
de toets "kleine propeller" of "grote
propeller" in te drukken.
Het symbool van de luchtopbrengst op het
display, de propeller, wordt afhankelijk van
de ingestelde waarde geleidelijk voller.
Handmatig verstellen

Al naar gelang uw wensen kunt u de
automatische bediening van het systeem
handmatig aanpassen. De overige functies
worden automatisch geregeld. Bij het
indrukken van de toets AUTO zal het systeem
weer volledig automatisch functioneren.
Toevoer van buitenlucht/
luchtrecirculatie
Bij het indrukken van deze toets
wordt de lucht in het interieur
gerecirculeerd. Het symbool van
de luchtrecirculatie wordt weergegeven.
De luchtrecirculatie dient om de toevoer van
buitenlucht bij stank en stofoverlast af te
sluiten. Gebruik de luchtrecirculatie alleen
als dit echt nodig is (om te voorkomen dat
de ruiten beslaan en de luchtkwaliteit in het
interieur achteruitgaat).
Druk de toets zodra de luchtrecirculatie niet
meer nodig is nogmaals in om de toevoer
van buitenlucht te hervatten.
Regeling luchtverdeling
Druk deze toets herhaalde malen
in om de luchtstroom te verdelen
naar:


- de voorruit,

- de voorruit en de beenruimte,

- de beenruimte,

- de linker, rechter en middelste
ventilatieroosters en de beenruimte,

- de linker, rechter en middelste
ventilatieroosters.

Uitschakelen van het systeem
Druk op de toets "kleine propeller"
van de luchtopbrengstregeling tot
het symbool van de propeller is
verdwenen.
Alle functies van de airconditioning worden dan
uitgeschakeld, behalve de luchtrecirculatie en
de achterruitverwarming (volgens uitvoering).
De ingestelde waarde wordt niet meer
geregeld en verdwijnt van het display.
Het is raadzaam om niet langdurig met
uitgeschakelde airconditioning te rijden.
Druk op de toets "grote
propeller" van de
luchtopbrengstregeling 7 of op de
toets AUTO om het systeem weer
met de laatst ingestelde waarden
in te schakelen.
Airconditioning AAN/UIT
Druk op deze toets: het symbool
A/C wordt weergegeven en de
airconditioning wordt geactiveerd.
Druk nogmaals op deze toets om de
aircondioning uit te schakelen.

64
Comfort

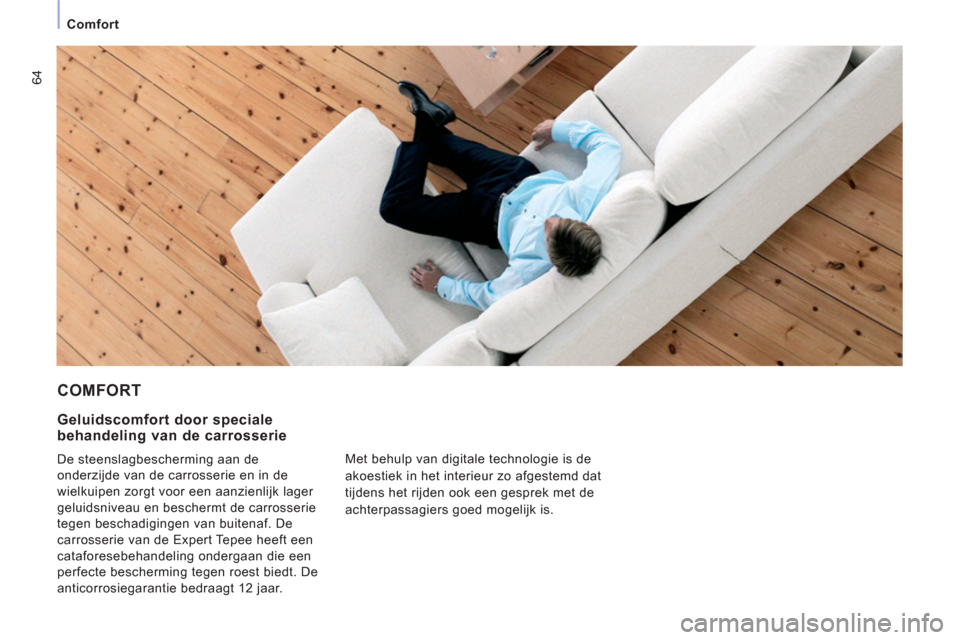

COMFORT


Met behulp van digitale technologie is de
akoestiek in het interieur zo afgestemd dat
tijdens het rijden ook een gesprek met de
achterpassagiers goed mogelijk is.


Geluidscomfort door speciale behandeling van de carrosserie

De steenslagbescherming aan de
onderzijde van de carrosserie en in de
wielkuipen zorgt voor een aanzienlijk lager
geluidsniveau en beschermt de carrosserie
tegen beschadigingen van buitenaf. De
carrosserie van de Expert Tepee heeft een
cataforesebehandeling ondergaan die een
perfecte bescherming tegen roest biedt. De
anticorrosiegarantie bedraagt 12 jaar.

ESP
93
Veiligheid tijdens het rijden
VEILIGHEI
D
4

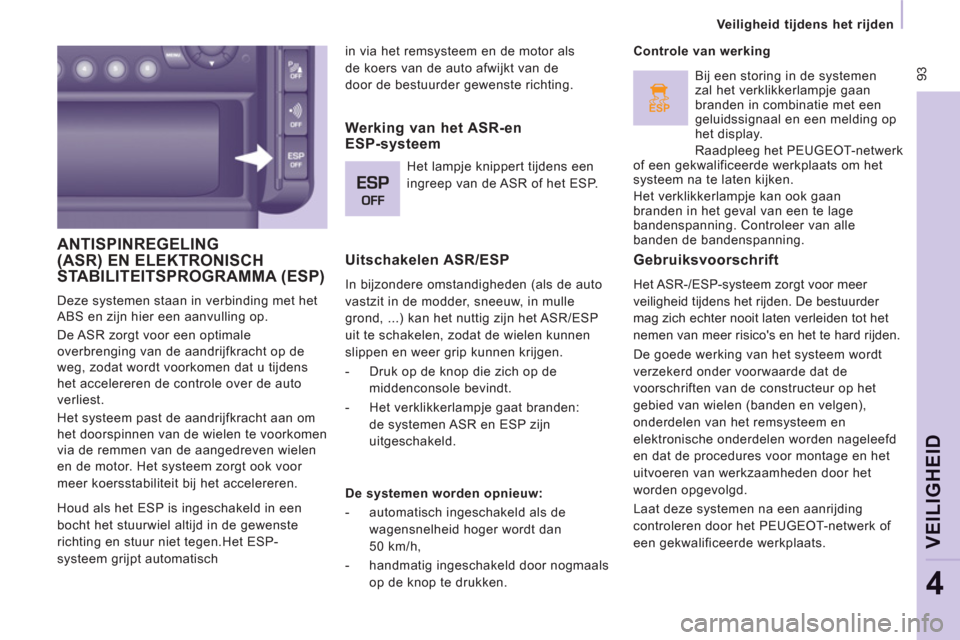

ANTISPINREGELING(ASR) EN ELEKTRONISCH
STABILITEITSPROGRAMMA (ESP)
Deze systemen staan in verbinding met het
ABS en zijn hier een aanvulling op.
De ASR zorgt voor een optimale
overbrenging van de aandrijfkracht op de
weg, zodat wordt voorkomen dat u tijdens
het accelereren de controle over de auto
verliest.
Het systeem past de aandrijfkracht aan om
het doorspinnen van de wielen te voorkomen
via de remmen van de aangedreven wielen
en de motor. Het systeem zorgt ook voor
meer koersstabiliteit bij het accelereren. in via het remsysteem en de motor als
de koers van de auto afwijkt van de
door de bestuurder gewenste richting.
Uitschakelen ASR/ESP
In bijzondere omstandigheden (als de auto
vastzit in de modder, sneeuw, in mulle
grond, ...) kan het nuttig zijn het ASR/ESP
uit te schakelen, zodat de wielen kunnen
slippen en weer grip kunnen krijgen.


- Druk op de knop die zich op de
middenconsole bevindt.

- Het verklikkerlampje gaat branden:
de systemen ASR en ESP zijn
uitgeschakeld.
Controle van werking


Gebruiksvoorschrift

Het ASR-/ESP-systeem zorgt voor meer
veiligheid tijdens het rijden. De bestuurder
mag zich echter nooit laten verleiden tot het
nemen van meer risico's en het te hard rijden.
De goede werking van het systeem wordt
verzekerd onder voorwaarde dat de
voorschriften van de constructeur op het
gebied van wielen (banden en velgen),
onderdelen van het remsysteem en
elektronische onderdelen worden nageleefd
en dat de procedures voor montage en het
uitvoeren van werkzaamheden door het
worden opgevolgd.
Laat deze systemen na een aanrijding
controleren door het PEUGEOT-netwerk of
een gekwalificeerde werkplaats.
Werking van het ASR-en ESP-systeem

Het lampje knippert tijdens een
ingreep van de ASR of het ESP.

De systemen worden opnieuw:


- automatisch ingeschakeld als de
wagensnelheid hoger wordt dan
50 km/h,

- handmatig ingeschakeld door nogmaals
op de knop te drukken.
Bij een storing in de systemen
zal het verklikkerlampje gaan
branden in combinatie met een
geluidssignaal en een melding op
het display.
Raadpleeg het PEUGEOT-netwerk
of een gekwalificeerde werkplaats om het
systeem na te laten kijken.
Het verklikkerlampje kan ook gaan
branden in het geval van een te lage
bandenspanning. Controleer van alle
banden de bandenspanning.

Houd als het ESP is ingeschakeld in een
bocht het stuurwiel altijd in de gewenste
richting en stuur niet tegen.
Het ESP-
systeem grijpt automatisch

94

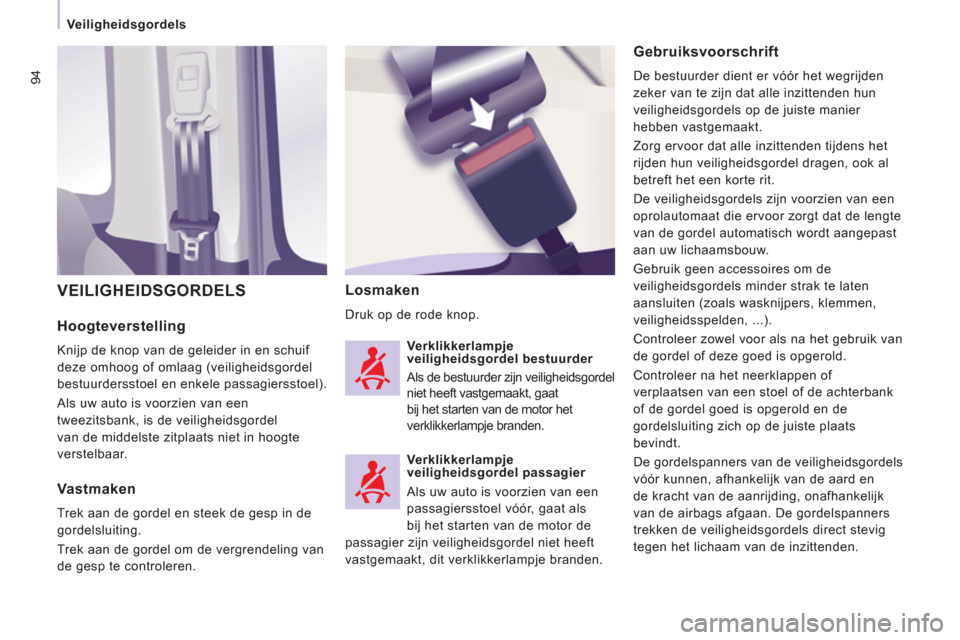

Veiligheidsgordels

Hoogteverstelling

Knijp de knop van de geleider in en schuif
deze omhoog of omlaag (veiligheidsgordel
bestuurdersstoel en enkele passagiersstoel).
Als uw auto is voorzien van een
tweezitsbank, is de veiligheidsgordel
van de middelste zitplaats niet in hoogte
verstelbaar.
Losmaken

Druk op de rode knop.
VEILIGHEIDSGORDELS


Gebruiksvoorschrift

De bestuurder dient er vóór het wegrijden
zeker van te zijn dat alle inzittenden hun
veiligheidsgordels op de juiste manier
hebben vastgemaakt.
Zorg ervoor dat alle inzittenden tijdens het
rijden hun veiligheidsgordel dragen, ook al
betreft het een korte rit.
De veiligheidsgordels zijn voorzien van een
oprolautomaat die ervoor zorgt dat de lengte
van de gordel automatisch wordt aangepast
aan uw lichaamsbouw.
Gebruik geen accessoires om de
veiligheidsgordels minder strak te laten
aansluiten (zoals wasknijpers, klemmen,
veiligheidsspelden, ...).
Controleer zowel voor als na het gebruik van
de gordel of deze goed is opgerold.
Controleer na het neerklappen of
verplaatsen van een stoel of de achterbank
of de gordel goed is opgerold en de
gordelsluiting zich op de juiste plaats
bevindt.
De gordelspanners van de veiligheidsgordels
vóór kunnen, afhankelijk van de aard en
de kracht van de aanrijding, onafhankelijk
van de airbags afgaan. De gordelspanners
trekken de veiligheidsgordels direct stevig
tegen het lichaam van de inzittenden.
Vastmaken

Trek aan de gordel en steek de gesp in de
gordelsluiting.
Trek aan de gordel om de vergrendeling van
de gesp te controleren.
Verklikkerlampje
veiligheidsgordel bestuurder

Als de bestuurder zijn veiligheidsgordel
niet heeft vastgemaakt, gaat
bij het starten van de motor het
verklikkerlampje branden.

Verklikkerlampje
veiligheidsgordel passagier
Als uw auto is voorzien van een
passagiersstoel vóór, gaat als
bij het starten van de motor de
passagier zijn veiligheidsgordel niet heeft
vastgemaakt, dit verklikkerlampje branden.
