2011 Peugeot 508 Hybrid Instrukcja Obsługi (in Polish)

8
215
Informacje praktyczne

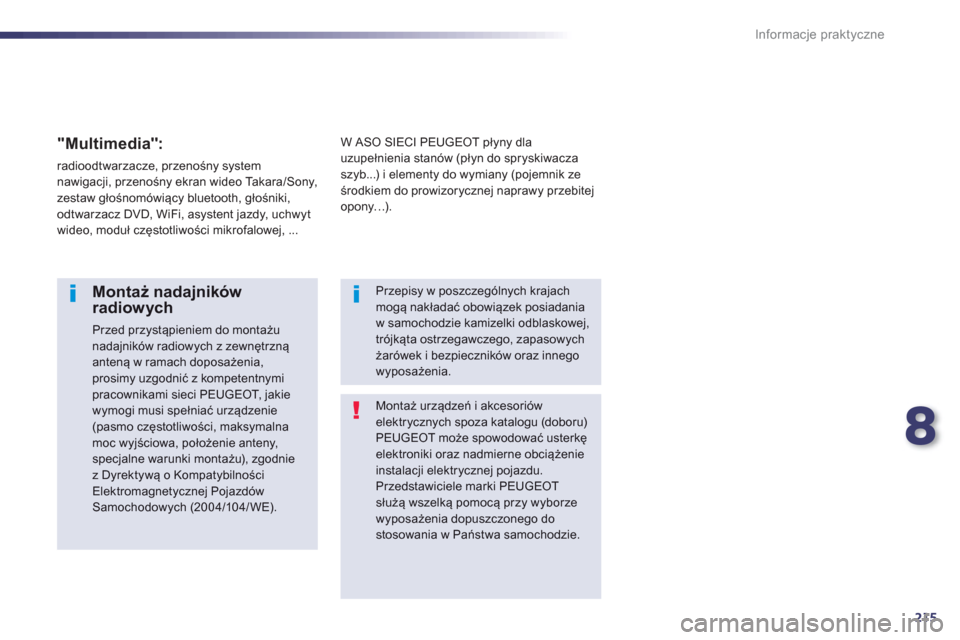

Montaż urządzeń i akcesori

216
Kontrole
PEUGEOT & TOTAL

9
217
Kontrole

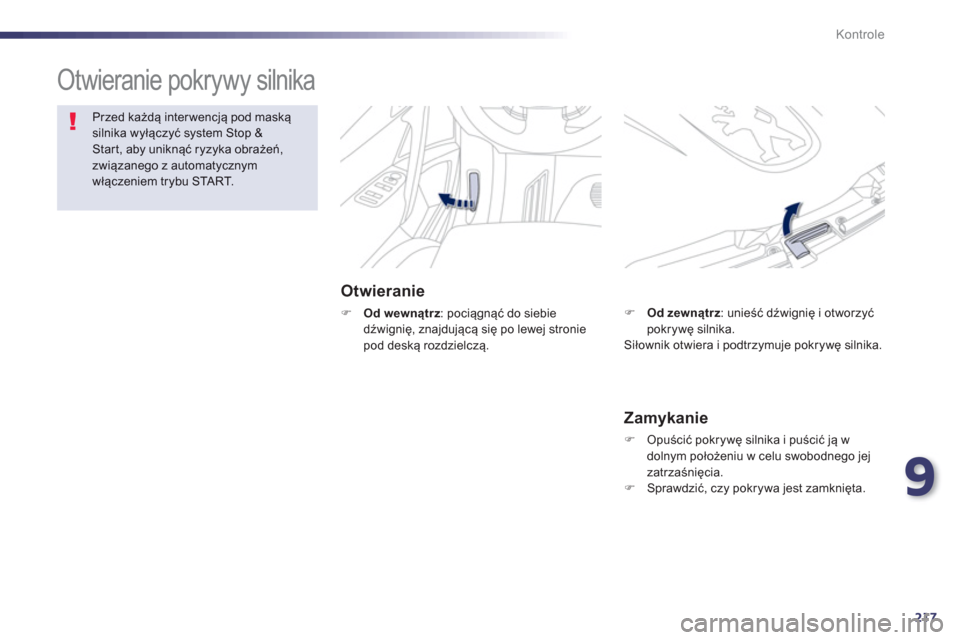

Otwieranie pokrywy silnika
Otwieranie
)Od wewnątrz: pociągnąć do siebie
dźwignię, znajdującą się po lewej stronie
pod deską rozdzielczą.
Przed każdą interwencją pod maską silnika wyłączyć system Stop &Start, aby uniknąć ryzyka obrażeń, związanego z automatycznymwłączeniem trybu STA R T.

Zamykanie
)
Opuścić pokrywę silnika i puścić ją w
dolnym położeniu w celu swobodnego jej
zatrza
śnięcia. )
Sprawdzić, czy pokrywa jest zamknięta.


)Od zewnątrz
: unieść dźwignię i otworzyć pokrywę silnika.
Siłownik otwiera i podtrzymuje pokrywę silnika.

218
Kontrole
W przypadku samochodów wyposażonych
w silnik HDi, po wyczerpaniu paliwa należy ponownie zassać paliwo do układu paliwowego; patrz odpowiedni rysunek przedstawiającykomorę silnika.

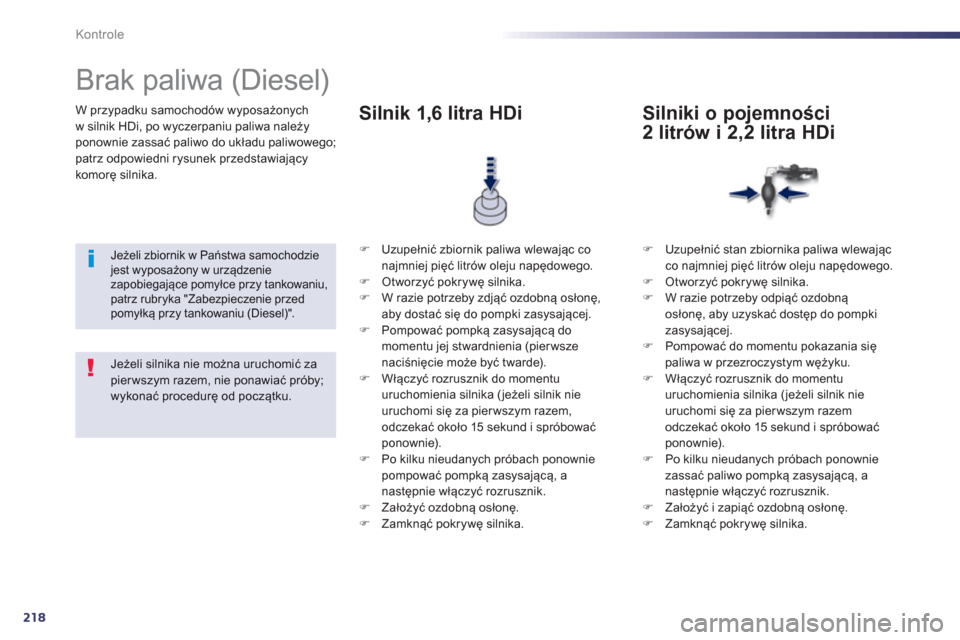

Brak paliwa (Diesel)


Jeżeli zbiornik w Państwa samochodziejest wyposażony w urządzeniezapobiegające pomyłce przy tankowaniu, patrz rubryka "Zabezpieczenie przedpomyłką przy tankowaniu (Diesel)".
)
Uzupełnić zbiornik paliwa wlewając co
najmniej pięć litr

9
219
Kontrole

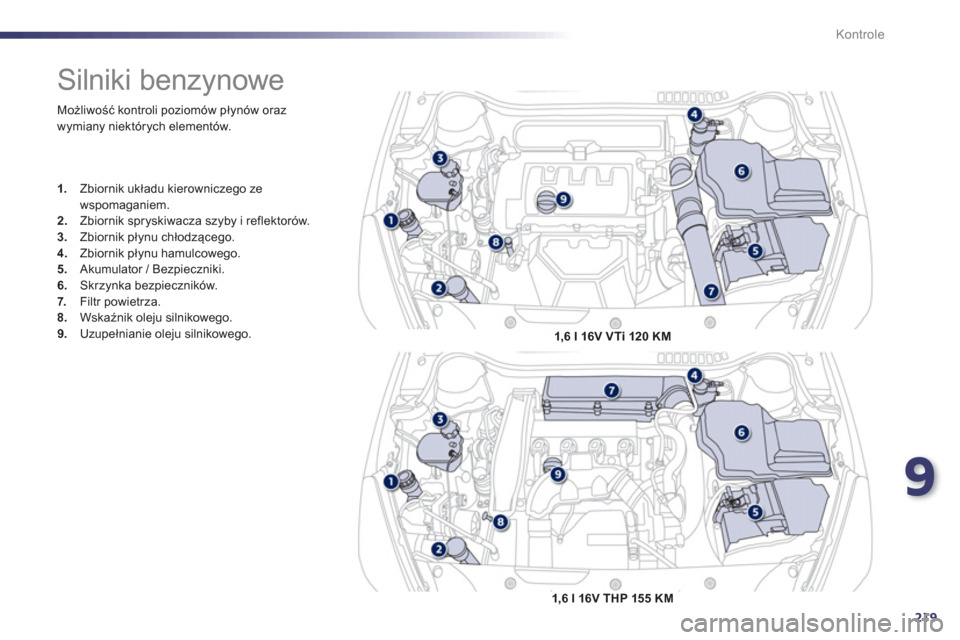

Możliwość kontroli poziomów płynów oraz
wymiany niektórych elementów.














Silniki benzynowe
1.
Zbiornik układu kierowniczego ze
wspomaganiem.2.Zbiornik spryskiwacza szyby i reflektorów. 3.Zbiornik płynu chłodzącego.4. Zbiornik płynu hamulcowego.
5. Akumulator / Bezpieczniki.
6.Skrzynka bezpieczników.
7. Filtr powietrza. 8.Wskaźnik oleju silnikowego.9.
Uzupełnianie oleju silnikowego.
1,6 l 16V VTi 120 KM
1,6 l 16V THP 155 KM

220
Kontrole
niektórych elementów oraz odpowietrzania
układu paliwowego.
*
Z
ależnie od silnika.

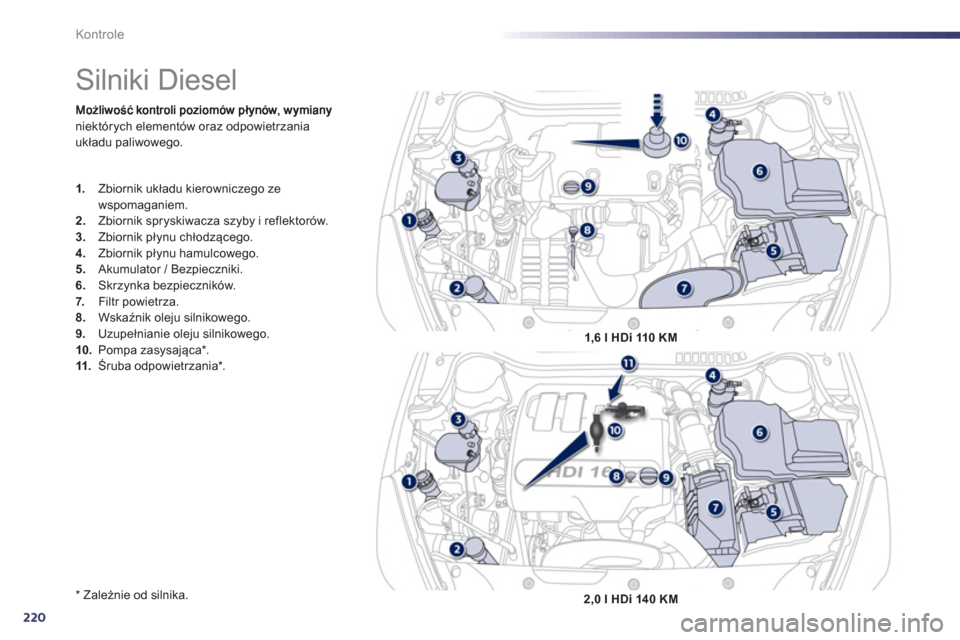

Silniki Diesel
1.
Zbiornik układu kierowniczego ze
wspomaganiem. 2. Zbiornik spryskiwacza szyby i reflektorów.3.
Zbiornik płynu chłodzącego. 4.
Zbiornik płynu hamulcowego.5.
Akumulator / Bezpieczniki.
6.Skrzynka bezpieczników.
7. Filtr powietrza. 8.Wskaźnik oleju silnikowego.9.
Uzupełnianie oleju silnikowego.10.Pompa zasysająca *
. 11.
Śruba odpowietrzania * . 1,6 l HDi 110 K
M
2,0 l HDi 140 KM

9
221
Kontrole
Możliwość kontroli poziomów płynów, wymiany niektórych elementów oraz odpowietrzania
układu paliwa.

*
Zależnie od silnika.















Silnik Diesel
1.
Zbiornik układu kierowniczego ze
wspomaganiem.2.Zbiornik spryskiwacza szyby i reflektorów. 3.Zbiornik płynu chłodzącego.4. Zbiornik płynu hamulcowego.
5. Akumulator / Bezpieczniki.
6.Skrzynka bezpieczników.
7. Filtr powietrza. 8.Wskaźnik oleju silnikowego.9.
Uzupełnianie oleju silnikowego.10.Pompa zasysająca *
.11.
Śruba odpowietrzania * .
2,0 l HDi 163 KM
2,2 l HDi 200 KM

222
Kontrole

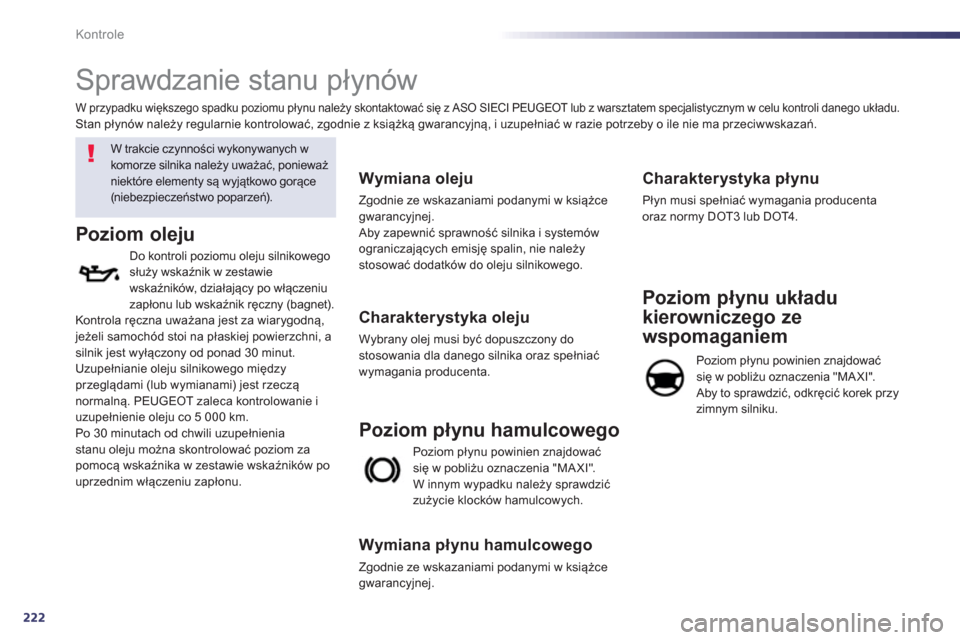

Sprawdzanie stanu płynów


W trakcie czynności wykonywanych w
komorze silnika należy uważać, ponieważniektóre elementy są wyjątkowo gorące (niebezpieczeństwo poparzeń).

Poziom oleju
Do kontroli poziomu oleju silnikowego służy wskaźnik w zestawie
wskaźników, działający po włączeniu
zapłonu lub wskaźnik ręczny (bagnet).Kontrola ręczna uważana jest za wiarygodną,jeżeli samochód stoi na płaskiej powierzchni, a silnik jest wyłączony od ponad 30 minut.
Uzupełnianie oleju silnikowego między przeglądami (lub wymianami) jest rzeczą normalną. PEUGEOT zaleca kontrolowanie i
uzupełnienie oleju co 5 000 km.
Po 30 minutach od chwili uzupełnienia
stanu oleju można skontrolować poziom zapomocą wskaźnika w zestawie wskaźników po
uprzednim włączeniu zapłonu.


Wymiana oleju

Zgodnie ze wskazaniami podanymi w książce gwarancyjnej.
Aby zapewnić sprawność silnika i systemów
ograniczających emisję spalin, nie należy
stosować dodatków do oleju silnikowego.


Charakterystyka oleju

Wybrany olej musi być dopuszczony do
stosowania dla danego silnika oraz spełniać
wymagania producenta.

Poziom pł
ynu powinien znajdowaćsię w pobliżu oznaczenia "MA XI".
W innym wypadku należy sprawdzićzużycie klocków hamulcowych.
Poziom płynu hamulcowego

Wymiana płynu hamulcowego
Zgodnie ze wskazaniami podanymi w książce gwarancyjnej.


Charakterystyka płynu

Płyn musi spełniać wymagania producenta
oraz normy DOT3 lub DOT4 .
Poziom płynu układu
kierownicze
go ze
wspoma
ganiem
Poziom płynu powinien znajdować się w pobliżu oznaczenia "MAXI". Aby to sprawdzić, odkręcić korek przy
zimnym silniku.
W przypadku większego spadku poziomu płynu należy skontaktować się z ASO SIECI PEUGEOT lub z warsztatem specjalistycznym w celu kontroli danego układu.Stan płynów należy regularnie kontrolować, zgodnie z książką gwarancyjną, i uzupełniać w razie potrzeby o ile nie ma przeciwwskazań.
