INFORMAÇÕES PRÁTICAS

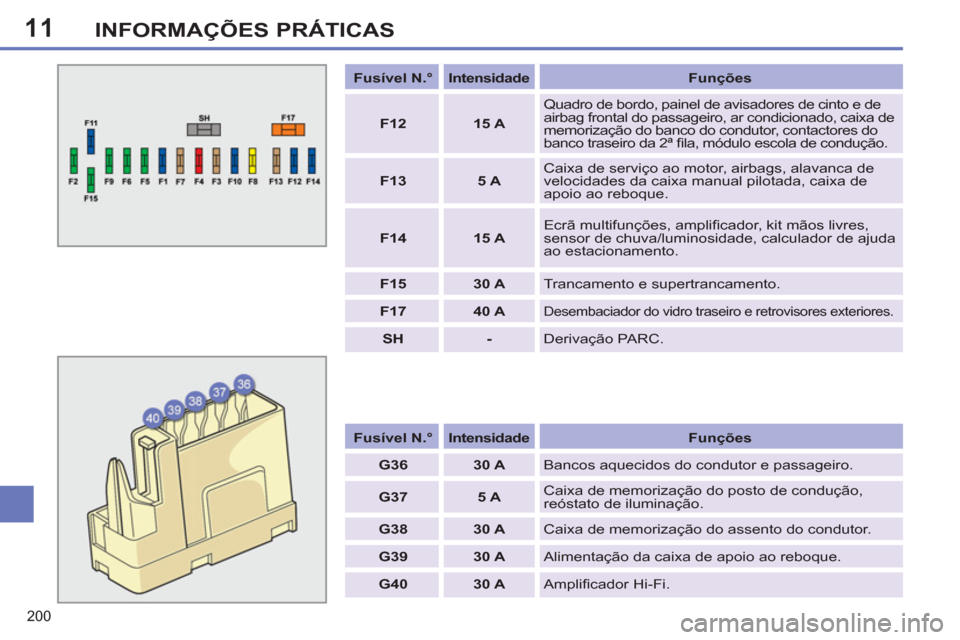

Fusível N.°
Intensidade
Funções
G36
30 A
Bancos aquecidos do condutor e passageiro.
G37
5 A
Caixa de memorização do posto de condução,
reóstato de iluminação.
G38
30 A
Caixa de memorização do assento do condutor.
G39
30 A
Alimentação da caixa de apoio ao reboque.
G40
30 A
Amplifi cador Hi-Fi.
Fusível N.°
Intensidade
Funções
F12
15 A
Quadro de bordo, painel de avisadores de cinto e de
airbag frontal do passageiro, ar condicionado, caixa de
memorização do banco do condutor, contactores do
banco traseiro da 2ª fi la, módulo escola de condução.
F13
5 A
Caixa de serviço ao motor, airbags, alavanca de
velocidades da caixa manual pilotada, caixa de
apoio ao reboque.
F14
15 A
Ecrã multifunções, amplifi cador, kit mãos livres,
sensor de chuva/luminosidade, calculador de ajuda
ao estacionamento.
F15
30 A
Trancamento e supertrancamento.
F17
40 A
Desembaciador do vidro traseiro e retrovisores exteriores.
SH
-
Derivação PARC.
11
201
INFORMAÇÕES PRÁTICAS
Fusíveis no compartimento do
motor
A caixa de fusíveis encontra-se no
compartimento do motor junto à bateria
(lado esquerdo).
Acesso aos fusíveis
)
Desapertar a tampa.
)
Substituir o fusível (ver o parágrafo
correspondente).
)
Após a intervenção, fechar cuida-
dosamente a tampa para garantir o
isolamento da caixa de fusíveis.

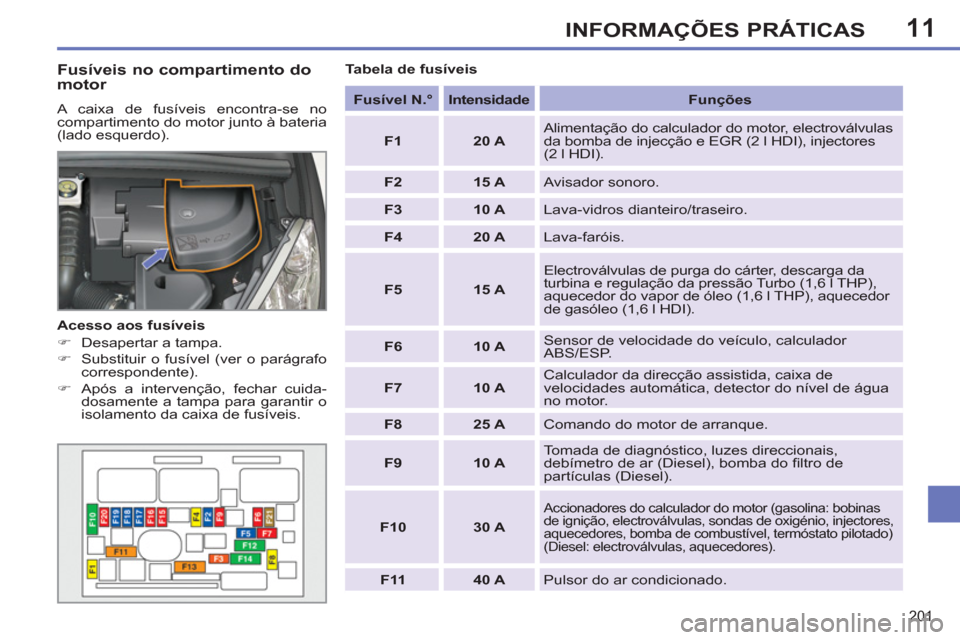

Tabela de fusíveis
Fusível N.°
Intensidade
Funções
F1
20 A
Alimentação do calculador do motor, electroválvulas
da bomba de injecção e EGR (2 l HDI), injectores
(2 l HDI).
F2
15 A
Avisador sonoro.
F3
10 A
Lava-vidros dianteiro/traseiro.
F4
20 A
Lava-faróis.
F5
15 A
Electroválvulas de purga do cárter, descarga da
turbina e regulação da pressão Turbo (1,6 l THP),
aquecedor do vapor de óleo (1,6 l THP), aquecedor
de gasóleo (1,6 l HDI).
F6
10 A
Sensor de velocidade do veículo, calculador
ABS/ESP.
F7
10 A
Calculador da direcção assistida, caixa de
velocidades automática, detector do nível de água
no motor.
F8
25 A
Comando do motor de arranque.
F9
10 A
Tomada de diagnóstico, luzes direccionais,
debímetro de ar (Diesel), bomba do fi ltro de
partículas (Diesel).
F10
30 A
Accionadores do calculador do motor (gasolina: bobinas
de ignição, electroválvulas, sondas de oxigénio, injectores,
aquecedores, bomba de combustível, termóstato pilotado)
(Diesel: electroválvulas, aquecedores).
F11
40 A
Pulsor do ar condicionado.
