2011 PEUGEOT 207 ESP

8
i
OVĚŘOVÁNÍ
130
KONTROLY

Není-li výslovně uvedeno jinak, kon-
trolujte tyto prvky v souladu se sešitem
údržby a v závislosti na typu motoru vo-
zidla.
Případně svěřte provedení kontrol servisu
sítě PEUGEOT nebo jinému odbornému
servisu.

Baterie

Baterie je tzv. bezúdržbová.
I tak je třeba ověřovat čistotu
a utažení svorek, zejména
v letním a zimním období.
V případě zasahování na bate-
rii si vyhledejte pokyny v kapitole „Prak-
tické informace“ pro zjištění opatření,
která je třeba přijmout před odpojením
a následně po připojení baterie.


Filtr vzduchu motoru a filtr vzduchu kabiny

Intervaly výměny těchto prvků
naleznete v sešitu údržby.

Vyžadují-li to podmínky životního
prostředí (velká prašnost...) a
provozní podmínky vozidla (jízdy
ve městě...), měňte fi ltry dvakrát
častěji
.
Zanesený fi ltr vzduchu kabiny může
způsobit snížení účinnosti klimatizačního
systému a být příčinou nepříjem ných
pachů v interiéru.


Filtr pevných částic (naftový motor)

Rozsvícení kontrolky údržby spolu
s příslušným hlášením oznamuje počátek
stavu zanesení fi ltru pevných částic.
Jakmile to dopravní situace umožní,
regenerujte fi ltr jízdou rychlostí alespoň
60 km/h až do zhasnutí kontrolky.
Údržba fi ltru pevných částic musí být
prováděna v servisní síti PEUGEOT
nebo v jiném odborném servisu.

Olejový filtr

Olejový fi ltr měňte při každé
výměně motorového oleje.
Intervaly výměny tohoto prvku
naleznete v sešitu údržby. Po delší jízdě vozidla velmi níz-
kou rychlostí nebo chodu motoru
na volnoběh je možno při akcele-
raci výjimečně zpozorovat emise
vodních par z výfuku. Nemají vliv
na chování vozidla ani na životní
prostředí.

9PRAKTICKÉ INFORMACE
151

Pojistky v motorovém prostoru

Pojistková skřínka se nachází v moto-
rovém prostoru, vedle baterie (na levé
straně).

Přístup k pojistkám


)
Odjistěte a odklopte víko.

)
Vyměňte pojistku (viz příslušný
odstavec).

)
Po zásahu víko velmi pečlivě zavřete,
aby byla zajištěna těsnost pojistkové
skřínky.

Tabulka pojistek


Č. pojistky



Proud



Funkce




F1



20 A

Napájení počítače motoru a relé ovládání ventilátoru
chlazení, elektromagnetické ventily časování rozvodu
a zachycovače benzinových par (1,6 THP 16V),
průtokoměr vzduchu (diesel), vstřikovací čerpadlo
(diesel), sonda přítomnosti vody v naftě (diesel),
elektromagnetické ventily EGR, ohřev vzduchu (diesel).


F2



15 A

Zvukové výstražné zařízení (klakson).


F3



10 A

Ostřikova
č skel vpředu a vzadu.


F4



20 A

Ostřikovač světlometů.


F5



15 A

Palivové čerpadlo (benzin), elektromagnetické
ventily turbodmychadla (1,6 THP 16V).


F6



10 A

Snímač rychlosti vozidla, automatická převodovka.


F7



10 A

Elektrický posilovač řízení, jednotka přepínání
a ochrany (diesel).


F8



25 A

Ovládání startéru.


F9



10 A

Počítač ABS/ESP, spínač brzdového pedálu.


F10



30 A

Akční členy počítače motoru (benzin: zapalovací
cívky, elmag. ventily, lambda sondy, vstřikovače,
ohřívače, řízený termostat) (diesel: elmag. ventily,
ohřívač
e).


F11



40 A

Ventilátor klimatizace.


F12



30 A

Malá/velká rychlost předních stěračů.

9PRAKTICKÉ INFORMACE
152


Č. pojistky



Proud



Funkce




F13



40 A

Napájení inteligentní jednotky (+ po zapnutí
zapalování).


F14



30 A

Ohřívač nafty (diesel).


F15



10 A

Levé dálkové světlo.


F16



10 A

Pravé dálkové světlo.


F17



15 A

Levé potkávací světlo.


F18



15 A

Pravé potkávací světlo.

*
Maxi pojistky jsou doplňkovou ochra-
nou elektrických systémů. Zásahy na
maxi pojistkách musí provádět pouze
pracovníci servisní sítě PEUGEOT
nebo jiného odborného servisu.
Tabulka maxi pojistek




Č. pojistky



Proud



Funkce




Skřínka 1




MF1 *



70 A

Ventilátor chlazení motoru.


MF2 *



20 A/30 A

Čerpadlo ABS/ESP.


MF3 *



20 A/30 A

Elektromagnetické ventily ABS/ESP.


MF4 *



60 A

Napájení inteligentní jednotky.


MF5 *



60 A

Napájení inteligentní jednotky.


MF6 *



30 A

Přídavný ventilátor chlazení (1,6 l THP 16V).


MF7 *



80 A

Pojistková skřínka v kabině.


MF8 *



30 A

Nepoužitá.


Skřínka
2



MF9 *



80 A

Jednotka žhavení (diesel).


MF10 *



80 A

Elektrický posilovač řízení.


MF11 *



40 A

Elektromotorek Valvetronic (1,6 l THP 16V).

9
i
!
i
PRAKTICKÉ INFORMACE
159

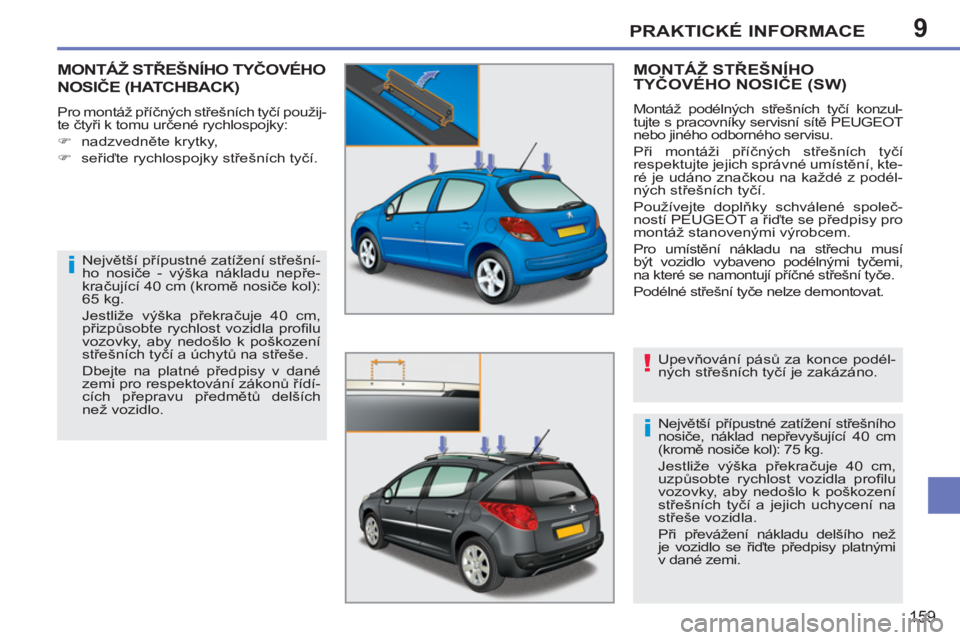

MONTÁŽ STŘEŠNÍHO TYČOVÉHO
NOSIČE
(HATCHBACK)

Pro montáž příčných střešních tyčí použij-
te čtyři k tomu určené rychlospojky:


)
nadzvedněte krytky,

)
seřiďte rychlospojky střešních tyčí.
Největší přípustné zatížení střešní-
ho nosiče - výška nákladu nepře-
kračující 40 cm (kromě nosiče kol):
65 kg.
Jestliže výška překračuje 40 cm,
přizpůsobte rychlost vozidla profi lu
vozovky, aby nedošlo k poškození
střešních tyčí a úchytů na střeše.
Dbejte na platné předpisy v dané
zemi pro respektování zákonů řídí-
cích přepravu předmětů delších
než vozidlo.
MONTÁŽ STŘEŠNÍHOTYČOVÉHO NOSIČE (SW)

Montáž podélných střešních tyčí konzul-
tujte s pracovníky servisní sítě PEUGEOT
nebo jiného odborného servisu.
Při montáži příčných střešních tyčí
respektujte jejich správné umístění, kte-
ré je udáno značkou na každé z podél-
ných střešních tyčí.
Používejte doplňky schválené společ-
ností PEUGEOT a řiďte se předpisy pro
montáž stanovenými výrobcem.
Pro umístění nákladu na střechu musí
být vozidlo vybaveno podélnými tyčemi,
na které se namontují příčné střešní tyče.
Podélné střešní tyče nelze demontovat.
Největší přípustné zatížení střešního
nosiče, náklad nepřevyšující 40 cm
(kromě nosiče kol): 75 kg.
Jestliže výška překračuje 40 cm,
uzpůsobte rychlost vozidla profi lu
vozovky, aby nedošlo k poškození
stř
ešních tyčí a jejich uchycení na
střeše vozidla.
Při převážení nákladu delšího než
je vozidlo se řiďte předpisy platnými
v dané zemi. Upevňování pásů za konce podél-
ných střešních tyčí je zakázáno.

10
164
TECHNICKÉ CHARAKTERISTIKY
Uvedené hodnoty největší povolené hmotnosti jízdní soupravy a přívěsů jsou platné až do nadmořské výšky 1 000 metrů;
uvedená hmotnost přívěsu musí být snížena o 10 % na každých dalších 1 000 metrů nadmořské výšky.
Vozidlo táhnoucí přívěs nesmí překročit rychlost 100 km/h (respektujte předpisy platné v příslušné zemi).
Vysoké vnější teploty mohou způsobit snížení výkonů vozidla s cílem ochrany motoru; když vnější teplota stoupne nad 37 °C,
omezte hmotnost taženého přívěsu.
HMOTNOST VOZIDLA a PŘÍVĚSU - HATCHBACK (v kg)

Benzinové motory


1,4 litru 75 k



Převodovky


Mechanická




- Provozní hmotnost (náplně doplněné)
1 214 - 1 201 - 1 207/1 248


- Největší povolená hmotnost vozidla
1 617 - 1 601 - 1 582


- Největší povolená hmotnost jízdní soupravy
2 397 - 2 421 - 2 412


- Brzdě
ný přívěs (v limitu nej. hm. jízdní
soupravy)
780 - 820 - 830


- Brzděný přívěs ** (s přenesením zatížení
v limitu nej. hm. jízdní soupravy)
950


- Nebrzděný přívěs
600 - 600 - 590


-
Doporučené max. svislé zatížení koule tažného zařízení

38 - 38 - 46
**

Hmotnost brzděného přívěsu může být v limitu největší povolené hmotnosti jízdní soupravy zvýšena, pokud je stejným způsobem snížena
hmotnost vozidla, které přívěs táhne; pozor, tažení přívěsu málo zatíženým vozidlem může způsobit zhoršení jeho jízdní stability.

10TECHNICKÉ CHARAKTERISTIKY
165
Uvedené hodnoty největší povolené hmotnosti jízdní soupravy a přívěsů jsou platné až do nadmořské výšky 1 000 metrů;
uvedená hmotnost přívěsu musí být snížena o 10 % na každých dalších 1 000 metrů nadmořské výšky.
Vozidlo táhnoucí přívěs nesmí překročit rychlost 100 km/h (respektujte předpisy platné v příslušné zemi).
Vysoké vnější teploty mohou způsobit snížení výkonů vozidla s cílem ochrany motoru; když vnější teplota stoupne nad 37 °C,
omezte hmotnost taženého přívěsu. **



Hmotnost brzděného přívěsu může být v limitu největší povolené hmotnosti jízdní soupravy zvýšena, pokud je stejným způsobem snížena
hmotnost vozidla, které přívěs táhne; pozor, tažení přívěsu málo zatíženým vozidlem může způsobit zhoršení jeho jízdní stability.



HMOTNOST VOZIDLA a PŘÍVĚSU u HATCHBACKU (v kg)



Benzinové motory


1,4 litru VTi 95 k



Převodovky


Mechanická




- Provozní hmotnost (náplně doplněné)
1 164 - 1 162


- Největší povolená hmotnost vozidla
1 643 - 1 626


- Největší povolená hmotnost jízdní soupravy
2 583 - 2 566


- Brzděný přívěs (v limitu nej. hmotnosti jízdní
soupravy)
940


- Brzděný přívěs ** (s přenesením zatížení
v limitu nej. hmotnosti jízdní soupravy)
1 150


- Nebrzděný přívěs
580


-
Doporučené max. svislé zatížení koule tažného zařízení

46

10
166
TECHNICKÉ CHARAKTERISTIKY


HMOTNOST VOZIDLA a PŘÍVĚSU u HATCHBACKU (v kg)



Benzinové motory


1,6 litru VTi 120 k



1,6 litru THP 156 k



Převodovky


Mechanická



Auto.



Mechanická




- Provozní hmotnost (náplně doplněné)
1 278 - 1 255
1 279 - 1 270
1 319


- Největší povolená hmotnost vozidla
1 671 - 1 655
1 711 - 1 696
1 714


- Největší povolená hmotnost jízdní soupravy 2 631 - 2 615
2 671 - 2 516
2 644


- Brzděný přívěs (v limitu nej. hmotnosti jízdní
soupravy) 960
960 - 820
930


- Brzděný přívěs ** (s přenesením zatížení
v limitu nej. hmotnosti jízdní soupravy)
1 150
1 150 - 950
1 150



- Nebrzděný přívěs
600
600
600


-
Doporučené max. svislé zatížení koule tažného zařízení

46
46
46
Uvedené hodnoty největší povolené hmotnosti jízdní soupravy a přívěsů jsou platné až do nadmořské výšky 1 000 metrů;
uvedená hmotnost přívěsu musí být snížena o 10 % na každých dalších 1 000 metrů nadmořské výšky.
Vozidlo táhnoucí přívěs nesmí překročit rychlost 100 km/h (respektujte předpisy platné v příslušné zemi).
Vysoké vnější teploty mohou způsobit snížení výkonů vozidla s cílem ochrany motoru; když vnější teplota stoupne nad 37 °C,
omezte hmotnost taženého přívěsu. **


Hmotnost brzděného přívěsu může být v limitu největší povolené hmotnosti jízdní soupravy zvýšena, pokud je stejným způsobem snížena
hmotnost vozidla, které přívěs táhne; pozor, tažení přívěsu málo zatíženým vozidlem může způsobit zhoršení jeho jízdní stability.

10TECHNICKÉ CHARAKTERISTIKY
167


HMOTNOST VOZIDLA a PŘÍVĚSU SW (v kg)



Benzinové motory


1,4 litru 75 k



1,4 litru VTi 95 k



Převodovky


Mechanická



Mechanická




- Provozní hmotnost (náplně doplněné)
1 259
1 273


- Největší povolená hmotnost vozidla
1 643
1 694


- Největší povolená hmotnost jízdní soupravy

2 423

2 594


- Brzděný přívěs (v limitu nej. hmotnosti jízdní
soupravy)
780
900


- Brzděný přívěs ** (s přenesením zatížení
v limitu nej. hmotnosti jízdní soupravy)
1 045
1 150


- Nebrzděný přívěs

600
600


-
Doporučené max. svislé zatížení koule tažného zařízení

42
46
Uvedené hodnoty největší povolené hmotnosti jízdní soupravy a přívěsů jsou platné až do nadmořské výšky 1 000 metrů;
uvedená hmotnost přívěsu musí být snížena o 10 % na každých dalších 1 000 metrů nadmořské výšky.
Vozidlo táhnoucí přívěs nesmí překročit rychlost 100 km/h (respektujte předpisy platné v příslušné zemi).
Vysoké vnější teploty mohou způsobit snížení výkonů vozidla s cílem ochrany motoru; když vnější teplota stoupne nad 37 °C,
omezte hmotnost taženého přívěsu. **


Hmotnost brzděného přívěsu může být v limitu největší povolené hmotnosti jízdní soupravy zvýšena, pokud je stejným způsobem snížena
hmotnost vozidla, které přívěs táhne; pozor, tažení přívěsu málo zatíženým vozidlem může způsobit zhoršení jeho jízdní stability.
