14
IN BREVE

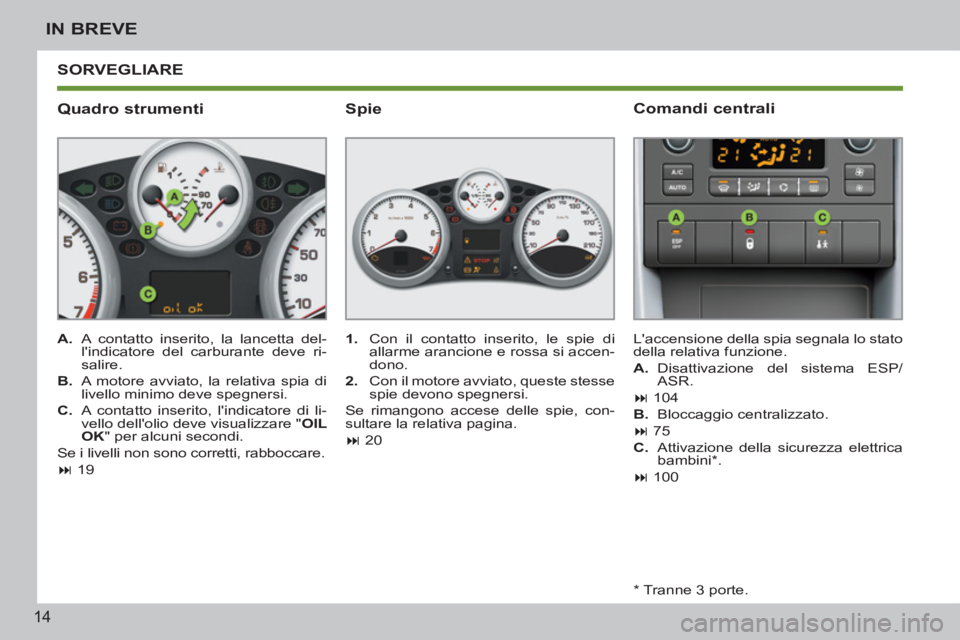

SORVEGLIARE
Quadro strumenti
A.
A contatto inserito, la lancetta del-
l'indicatore del carburante deve ri-
salire.
B.
A motore avviato, la relativa spia di
livello minimo deve spegnersi.
C.
A contatto inserito, l'indicatore di li-
vello dell'olio deve visualizzare " OIL
OK
" per alcuni secondi.
Se i livelli non sono corretti, rabboccare.
19
1.
Con il contatto inserito, le spie di
allarme arancione e rossa si accen-
dono.
2.
Con il motore avviato, queste stesse
spie devono spegnersi.
Se rimangono accese delle spie, con-
sultare la relativa pagina.
20
Spie
*
Tranne 3 porte. L'accensione della spia segnala lo stato
della relativa funzione.
A.
Disattivazione del sistema ESP/
ASR.
104
B.
Bloccaggio centralizzato.
75
C.
Attivazione della sicurezza elettrica
bambini * .
100
Comandi centrali
1
i

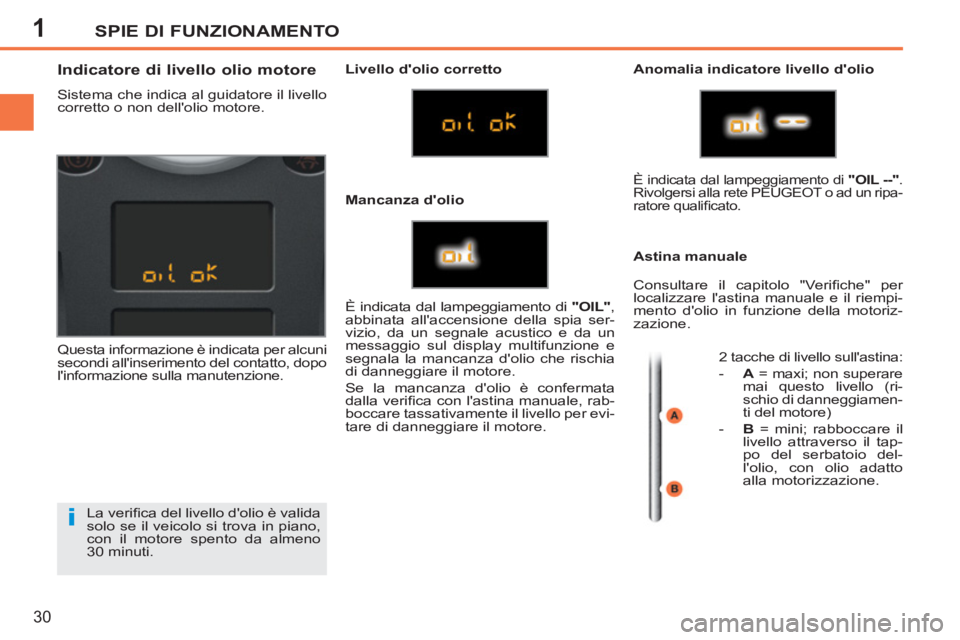

SPIE DI FUNZIONAMENTO
30
La verifi ca del livello d'olio è valida
solo se il veicolo si trova in piano,
con il motore spento da almeno
30 minuti.
Indicatore di livello olio motore
Sistema che indica al guidatore il livello
corretto o non dell'olio motore.
Questa informazione è indicata per alcuni
secondi all'inserimento del contatto, dopo
l'informazione sulla manutenzione.
Livello d'olio corretto
Anomalia indicatore livello d'olio
Astina manuale
È indicata dal lampeggiamento di "OIL"
,
abbinata all'accensione della spia ser-
vizio, da un segnale acustico e da un
messaggio sul display multifunzione e
segnala la mancanza d'olio che rischia
di danneggiare il motore.
Se la mancanza d'olio è confermata
dalla verifi ca con l'astina manuale, rab-
boccare tassativamente il livello per evi-
tare di danneggiare il motore.
È indicata dal lampeggiamento di "OIL --"
.
Rivolgersi alla rete PEUGEOT o ad un ripa-
ratore qualifi cato.
Consultare il capitolo "Verifi che" per
localizzare l'astina manuale e il riempi-
mento d'olio in funzione della motoriz-
zazione.
2 tacche di livello sull'astina:
- A
= maxi; non superare
mai questo livello (ri-
schio di danneggiamen-
ti del motore)
- B
= mini; rabboccare il
livello attraverso il tap-
po del serbatoio del-
l'olio, con olio adatto
alla motorizzazione.
Mancanza d'olio
