2
!
!
KOMFORT
60

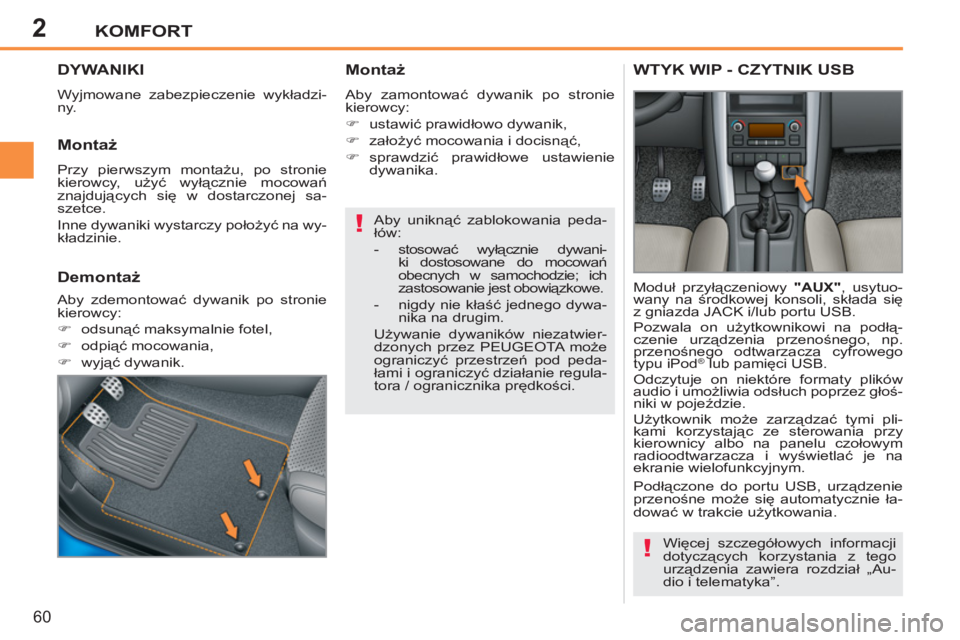

DYWANIKI
Wyjmowane zabezpieczenie wykładzi-
ny.

Montaż

Aby zamontować dywanik po stronie
kierowcy:


)
ustawić prawidłowo dywanik,

)
założyć mocowania i docisnąć,

)
sprawdzić prawidłowe ustawienie
dywanika.


Montaż

Przy pierwszym montażu, po stronie
kierowcy, użyć wyłącznie mocowań
znajdujących się w dostarczonej sa-
szetce.
Inne dywaniki wystarczy położyć na wy-
kładzinie.


Demontaż

Aby zdemontować dywanik po stronie
kierowcy:


)
odsunąć maksymalnie fotel,

)
odpiąć mocowania,

)
wyjąć dywanik.

WTYK WIP - CZYTNIK USB


Moduł przyłączeniowy "AUX"
, usytuo-
wany na środkowej konsoli, składa się
z gniazda JACK i/lub portu USB.
Pozwala on użytkownikowi na podłą-
czenie urządzenia przenośnego, np.
przenośnego odtwarzacza cyfrowego
typu iPod
® lub pamięci USB.
Odczytuje on niektóre formaty plików
audio i umożliwia odsłuch poprzez głoś-
niki w pojeździe.
Użytkownik może zarządzać tymi pli-
kami korzystając ze sterowania przy
kierownicy albo na panelu czołowym
radioodtwarzacza i wyświetlać je na
ekranie wielofunkcyjnym.

Podłączone do portu USB, urządzenie
przenośne może się automatycznie ła-
dować w trakcie użytkowania.

Więcej szczegółowych informacji
dotyczących korzystania z tego
urządzenia zawiera rozdział „Au-
dio i telematyka”.
Aby uniknąć zablokowania peda-
łów:


- stosować wyłącznie dywani-
ki dostosowane do mocowań
obecnych w samochodzie; ich
zastosowanie jest obowiązkowe.

- nigdy nie kł
aść jednego dywa-
nika na drugim.
Używanie dywaników niezatwier-
dzonych przez PEUGEOTA może
ograniczyć przestrzeń pod peda-
łami i ograniczyć działanie regula-
tora / ogranicznika prędkości.

6
i
BEZPIECZEŃSTWO
101

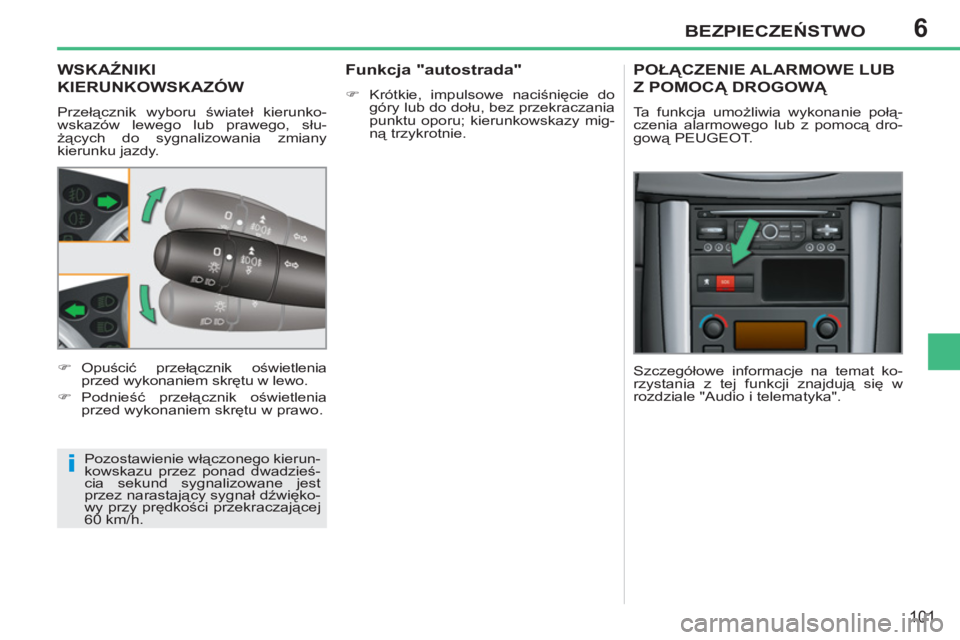

WSKAŹNIKI
KIERUNKOWSKAZÓW

Przełącznik wyboru świateł kierunko-
wskazów lewego lub prawego, słu-
żących do sygnalizowania zmiany
kierunku jazdy.
Pozostawienie włączonego kierun-
kowskazu przez ponad dwadzieś-
cia sekund sygnalizowane jest
przez narastający sygnał dźwięko-
wy przy prędkości przekraczającej
60 km/h.

)
Opuścić przełącznik oświetlenia
przed wykonaniem skrętu w lewo.

)
Podnieść przełącznik oświetlenia
przed wykonaniem skrętu w prawo.







Funkcja "autostrada"



)
Krótkie, impulsowe naciśnięcie do
góry lub do dołu, bez przekraczania
punktu oporu; kierunkowskazy mig-
ną trzykrotnie.

POŁĄCZENIE ALARMOWE LUB
Z POMOCĄ DROGOWĄ

Ta funkcja umożliwia wykonanie połą-
czenia alarmowego lub z pomocą dro-
gową PEUGEOT.
Szczegółowe informacje na temat ko-
rzystania z tej funkcji znajdują się w
rozdziale "Audio i telematyka".

196

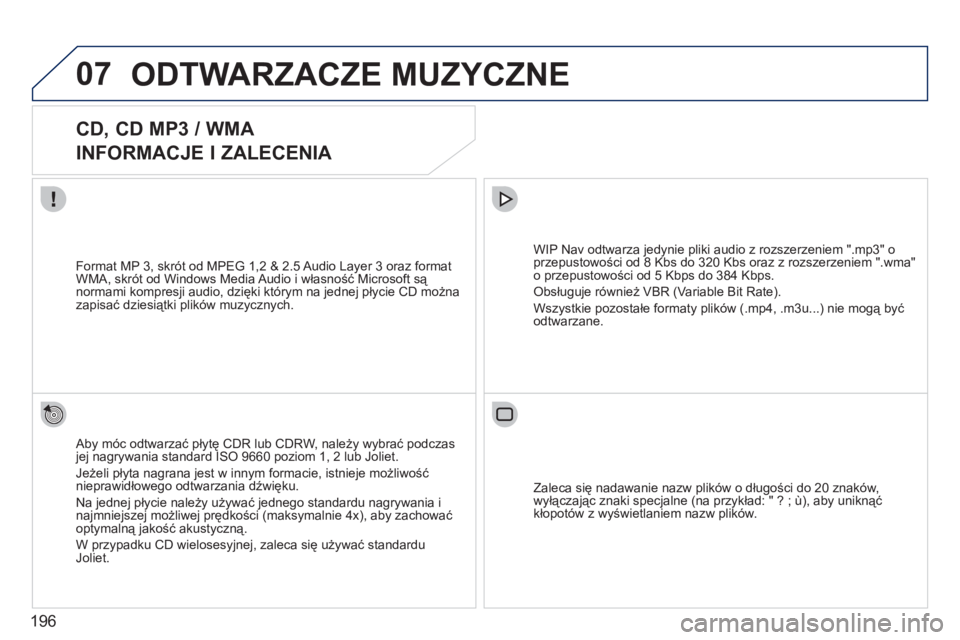

07ODTWARZACZE MUZYCZNE






CD, CD MP3 / WMA
INFORMACJE I ZALECENIA

Aby móc odtwarzać płytę CDR lub CDRW, należy wybrać podczas jej nagrywania standard ISO 9660 poziom 1, 2 lub Joliet.
Jeżeli pł
yta nagrana jest w innym formacie, istnieje możliwość nieprawidłowego odtwarzania dźwięku.
Na
jednej płycie należy używać jednego standardu nagrywania i najmniejszej możliwej prędkości (maksymalnie 4x), aby zachować
optymalną jakość akustyczną.
W przypadku
CD wielosesyjnej, zaleca się używać standardu Joliet.
WIP Nav odtwarza
jedynie pliki audio z rozszerzeniem ".mp3" o
przepustowości od 8 Kbs do 320 Kbs oraz z rozszerzeniem ".wma"
o przepustowości od 5 Kbps do 384 Kbps.

Obsługuje również VBR (Variable Bit Rate).
Wszystkie pozostałe
formaty plików (.mp4, .m3u...) nie mogą być odtwarzane. Format MP 3, skrót od MPE
G 1,2 & 2.5 Audio Layer 3 oraz formatWMA, skrót od Windows Media Audio i własność Microsoft są normami kompresji audio, dzięki którym na jednej płycie CD można
zapisać dziesiątki plików muzycznych.

Zaleca się nadawanie nazw plików o długości do 20 znaków,
wyłączając znaki specjalne
(na przykład: " ? ; ù), aby uniknąć
kłopotów z wyświetlaniem nazw plików.

198
07
43 1
2

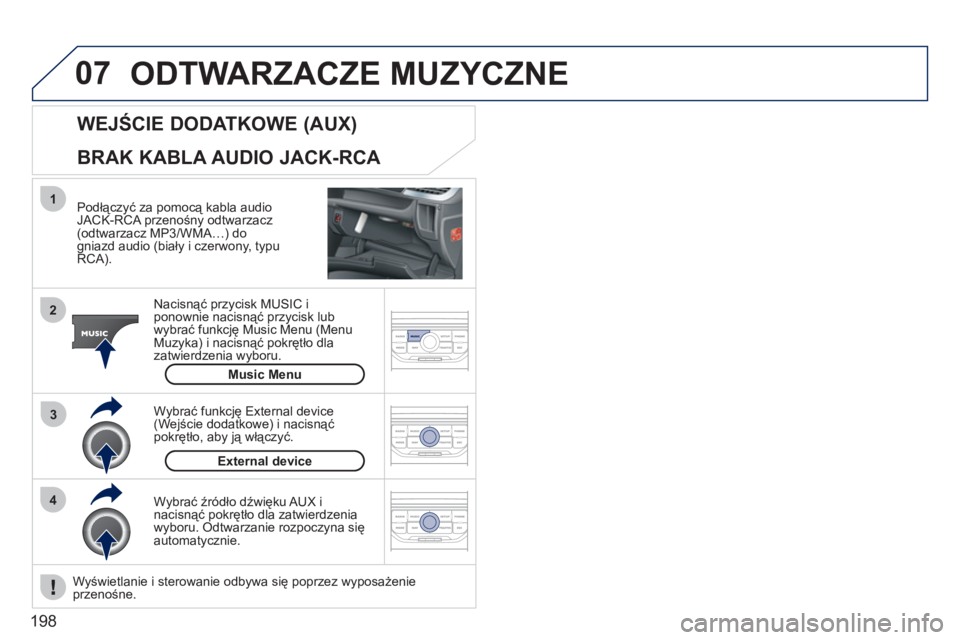

ODTWARZACZE MUZYCZNE


Podłączyć za pomocą kabla audioJACK-RCA przenośny odtwarzacz (odtwarzacz MP3/WMA…) dogniazd audio (biały i czerwony, typu
RCA).
Nacisnąć przycisk MU
SIC i
ponownie nacisnąć przycisk lub
wybrać
funkcję Music Menu (Menu Muzyka) i nacisnąć pokrętło dla
zatwierdzenia wyboru.
Wybrać źródło dźwięku AUX i
nacisnąć pokrętło dla zatwierdzenia
wyboru.
Odtwarzanie rozpoczyna się automatycznie. Wybrać
funkcję External device(Wejście dodatkowe) i nacisnąć
pokrętło, aby ją włączyć.
External device













WEJŚCIE DODATKOWE (AUX)
Music Menu
BRAK KABLA AUDIO JACK-RCA
Wyświetlanie i sterowanie odbywa się poprzez wyposażenie przenośne.

208
NAJCZĘŚCIEJ ZADAWANE PYTANIA
PYTANIE

ODPOWIEDŹ

ROZWIĄZANIE
Różnica w
jakości
dźwięku między
poszczególnymi źródłami
audio (radio, CD...). Aby zoptymalizować jakość dźwięku, istnieje możliwość regulacji
audio (Natężenie dźwięku, Niskie tony, Wysokie tony, Barwa dźwięku,Loudness) odrębnie dla każdego źródła dźwięku (radio, CD...). Sprawdzić, czy ustawienia audio (Natężenie
dźwięku, Niskie tony, Wysokie tony, Barwa
dźwięku, Loudness) są dostosowane doposzczególnych źródeł dźwięku. Zaleca sięustawić funkcje AUDIO (Niskie tony, Wysokie
tony, Balans Tył-Przód, Balans Lewo-Prawo) wpołożeniu środkowym, wybrać barwę dźwięku"Linear", ustawić korektę loudness w położeniu"Active" w trybie CD, a w trybie radio, w położeniu "Inactive".
Płyta
CD wysuwa się
bez przerwy lub nie jest
rozpoznawana przezodtwarzacz. Pł
yta CD umieszczona jest odwrotnie, jest nieczytelna, nie zawiera
danych audio lub posiada format audio nieodtwarzany przezradioodtwarzacz.
Płyta
CD jest zabezpieczona systemem zapobiegającym powielaniu,
nierozpoznawanym przez radioodtwarzacz.
-
Sprawdzić stronę wkładania płyty CD do odtwarzacza.

-
Sprawdzić stan płyty CD: mocno porysowana
płyta CD nie będzie odtwarzana.

- Sprawdzić zawartość w
ypalanej płyty CD:
zapoznać się z poradami w rozdziale "Audio".

-
Odtwarzacz CD nie odczytuje płyt DVD.

- Ze względu na niską jakość niektóre
wypalane płyty
CD nie będą rozpoznawane
przez system audio.
Wkładać pł
yty CD dobrej jakości i przechowywaćje w odpowiednich
warunkach. Niska jakość dźwięku odtwarzacza
CD. Płyta CD jest porysowana lub uszkodzona.
Regulacja radioodtwarzacza (niskie tony, wysokie tony, barwa dźwięku)
n
ie jest przeprowadzona. Ustawić poziom wysokich lub niskich tonów na 0 nie wybierając barwy dźwięku.

213

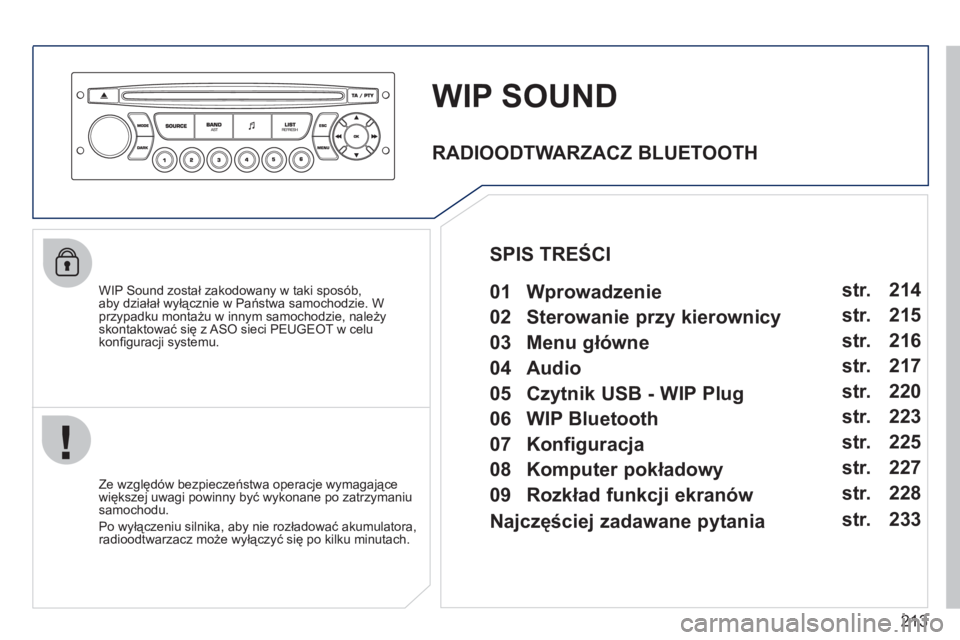

WIP SOUND

WIP Sound został zakodowany w taki sposób,
aby działał wyłącznie w Państwa samochodzie. W przypadku montażu w innym samochodzie, należyskontaktować się z ASO sieci PEUGEOT w celu
konfi guracji systemu.

Ze względów bezpieczeństwa operacje wymagające
większej uwagi powinny być wykonane po zatrzymaniu
samochodu.
Po wyłączeniu silnika, aby nie rozładowa
ć akumulatora, radioodtwarzacz może wyłączyć się po kilku minutach.



RADIOODTWARZACZ BLUETOOTH

01 Wprowadzenie

02 Sterowanie przy kierownicy

03 Menu główne

04 Audio

05 Czytnik USB - WIP Plug

06 WIP Bluetooth

07 Konfiguracja

08 Komputer pokładowy

09 Rozkład funkcji ekranów str.
str.
str.
str.
str.
str.
str.
str.
str. 214
215
216
217
220
223
225
227
228
SPIS TREŚCI

Najczęściej zadawane pytania str. 233

214
01
1
22
10101111
133144155
33445566778899
122

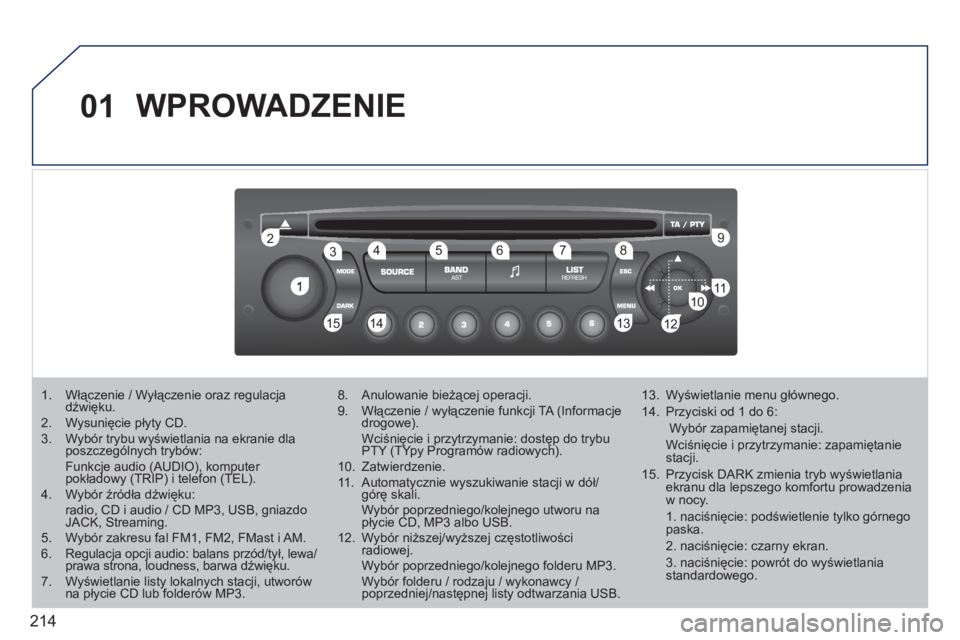

WPROWADZENIE
1. Włączenie / Wyłączenie oraz regulacja dźwięku. 2. Wysunięcie płyty CD. 3. Wybór trybu wyświetlania na ekranie dlaposzczególnych trybów: Funkcje audio (AUDIO), komputer pokładowy (TRIP) i telefon (TEL). j()
4. Wybór źródła dźwięku: radio, CD i audio / CD MP3, USB, gniazdo JACK, Streaming. 5. Wybór zakresu fal FM1, FM2, FMast i AM. 6. Regulacja opcji audio: balans przód/tył, lewa/prawa strona, loudness, barwa dźwięku.7. Wyświetlanie listy lokalnych stacji, utworów na płycie CD lub folderów MP3.


8. Anulowanie bieżącej operacji.

9. Włączenie / wyłączenie funkcji TA (Informacjedrogowe). Wciśnięcie i przytrzymanie: dostęp do trybu PTY (TYpy Programów radiowych).yy


10. Zatwierdzenie.

11. Automatycznie wyszukiwanie stacji w dół/górę skali. Wybór poprzedniego/kolejnego utworu napłycie CD, MP3 albo USB.

12. Wybór niższej/wyższej częstotliwościradiowej. Wybór poprzedniego/kolejnego folderu MP3. Wybór folderu / rodzaju / wykonawcy / poprzedniej/następnej listy odtwarzania USB.


13. Wyświetlanie menu głównego.


14. Przyciski od 1 do 6:
Wybór zapamiętanej stacji.
Wciśnięcie i przytrzymanie: zapamiętanie stacji.


15. Przycisk DARK zmienia tryb wyświetlaniaekranu dla lepszego komfortu prowadzeniaw nocy.
1. naciśnięcie: podświetlenie tylko górnego paska.
2. naciśnięcie: czarny ekran.
3. naciśnięcie: powrót do wyświetlaniastandardowego.

216
03 MENU GŁÓWNE
AUDIO FUNCTIONS( FUNKCJE AUDIO): radio,CD, USB
, opcje.









> EKRAN MONOCHROMATYCZNY C

Szczegółowy wykaz elementów menu znajduje się w części"Rozkład funkcji ekranów" w bieżącym rozdziale.
TELEPHONE( TELEFON): zestaw głośnomówiący,(
parowanie, obsługag
połączenia. p
PERSONNALISATION-CONFIGURATION
(PERSONALIZACJA-KONFIGURACJA
): parametry(AAsamochodu, wyświetlacz, języki. )p y)p y
TRIP COMPUTER( KOMPUTER POKŁADOWY): wprowadzenieYodległości, alarmy, stan funkcji.
> EKRAN MONOCHROMATYCZNY A
