2011 PEUGEOT 207 display

2
INDHOLDSFORTEGNELSE
Instrumentgrupper 19Kontrollamper 20Indikatorer 28Betjeningsknapper 32Display uden bilradio 33Display med bilradio 3516/9 farvedisplay (WIP Nav) 40Tripcomputer 42
„„„„„„„„
Ventilation 45Varme 47Manuel aircondition 47Afdugning - afrimning af bagrude 49Klimaanlæg 50Forsæder 52Bagsæder 54Spejle 57Indstilling af rat 59Indretning af bilen 59
„„„„
„„„„„„
KOMFORT 45Î67
Nøgle med fjernbetjening 68Ruder 72Bagerste sideruder 73Døre 74
Bagklap 76Panoramatag 78Brændstoftank 79Brændstofsikring 81
„„„„„„„„
ÅBNINGER 68 Î81
Betjeningsarm for lygter 82Justering af forlygter 85Betjeningsarm for viskere 86Loftlys 89
„„„„
UDSYN 82 Î 89
Barnestole 90ISOFIX barnesæder 96Børnesikring 100
„„„
SIKKERHED
FOR BØRN 90Î 100
ET HURTIGT
OVERBLIK 4 Î 16
FUNKTIONSKONTROL19 Î 445
4
3
2
1
ØKO-KØRSEL 17 Î18

9
ET HURTIGT OVERBLIK
FØRERPLADSEN



1.
Ratlås og tænding

2.
Ratkontakt til radio

3.
Betjening af vinduesvisker / -
vasker / tripcomputer

4.
Havariblinkkontakt

5.
Multifunktionsdisplay
Kontrollamper for
sikkerhedsselerne (spændt / ikke
spændt)

6.
Solsensor

7.
Passagerairbag

8.
Handskerum / Frakobling af
passagerairbag / Lyd-/videostik

9.
Betjeningsknap til el-varme i sæde

10.
Askebæger foran

11 .
Tilbehørsstik 12 V

12.
USB-stik

13.
Knap til ESP/ASR-systemer
Knap til centrallåsning
Knap til elektrisk børnesikring

14.
Betjening af varmesystem /
aircondition

15.
Opbevaringsrum

16.
WIP Sound eller WIP Nav

17.
Midterdyser, kan drejes og lukkes

1FUNKTIONSKONTROL
19

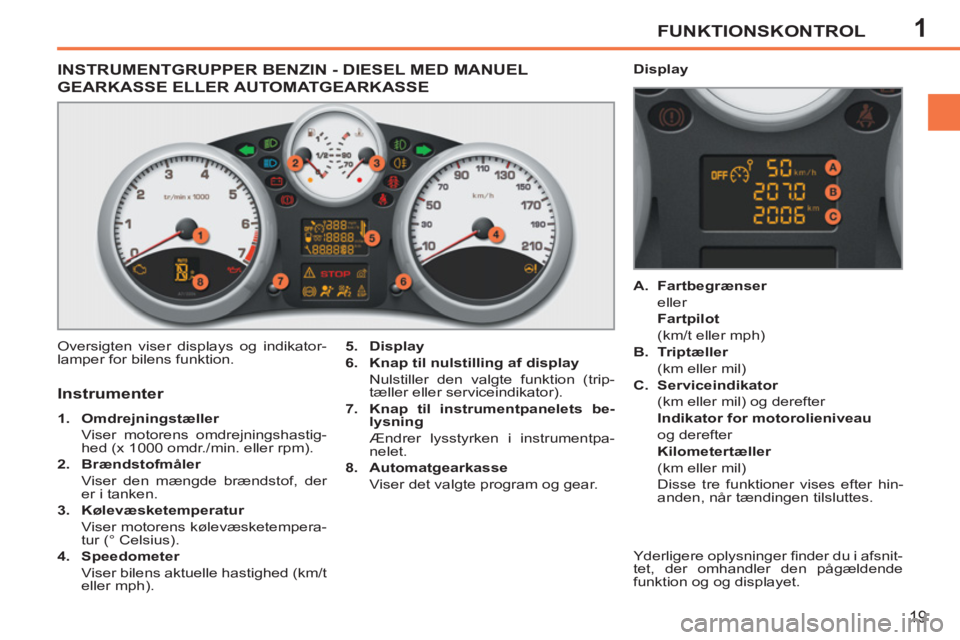

INSTRUMENTGRUPPER BENZIN - DIESEL MED MANUEL
GEARKASSE ELLER AUTOMATGEARKASSE
Oversigten viser displays og indikator-
lamper for bilens funktion.
5.
Display


6.
Knap til nulstilling af display

Nulstiller den valgte funktion (trip-
tæller eller serviceindikator).

7.
Knap til instrumentpanelets be-
lysning

Ændrer lysstyrken i instrumentpa-
nelet.

8.
A

utomatgearkasse

Viser det valgte program og gear.


Instrumenter



1.
Omdrejningstæller

Viser motorens omdrejningshastig-
hed (x 1000 omdr./min. eller rpm).

2.
Brændstofmåler

Viser den mængde brændstof, der
er i tanken.

3.
Kølevæsketemperatur

Viser motorens kølevæsketempera-
tur (° Celsius).

4.
Speedometer

Viser bilens aktuelle hastighed (km/t
eller mph).

A.
Fartbegrænser

eller
Fartpilot

(km/t eller mph)

B.
Triptæller

(km eller mil)

C.
Serviceindikator

(km eller mil) og derefter
Indikator for motorolieniveau

og derefter
Kilometertæller

(km eller mil)
Disse tre funktioner vises efter hin-
anden, når tændingen tilsluttes.
Display
Yderligere oplysninger fi nder du i afsnit-
tet, der omhandler den pågældende
funktion og og displayet.

1
!
FUNKTIONSKONTROL
20









Kontrollamper

Kontrollamperne informerer føreren visuelt om diverse systemers funktion (kon-
trollamper for drift eller afbrydelse) eller forekomst af en fejl (advarselslamper).

Når tændingen tilsluttes
Nogle advarselslamper tænder i nogle sekunder, når bilens tænding tilsluttes.
Så snart motoren kører, skal disse lamper slukke.
Hvis de bliver ved med at lyse, skal du kontrollere den pågældende lampe, før du
kører.

Tilhørende advarsler
Når bestemte kontrollamper tænder, høres der samtidigt et lydsignal, og der vises
en meddelelse på multifunktionsdisplayet. Kontrollampen lyser eller blinker.
Nogle kontrollamper kan tænde
på to måder. Kontrollampernes
tændingsmåde kombineret med
bilens funktionstilstand viser, om
situationen er normal, eller der er
opstået en uregelmæssighed.

Kontrollamper for drift
Når en af følgende kontrollamper lyser, er det tegn på, at det tilsvarende system
er aktiveret.



Kontrollampe



Aktivering



Årsag



Handling/Observationer








Venstre
afviserblink


blinker med
lydsignal
. Betjeningsarmen for lygter
aktiveres nedad.






Højre
afviserblink


blinker med
lydsignal
. Betjeningsarmen for lygter
aktiveres opad.






Nærlys


lyser konstant. Betjeningsarmen for lygter
står på position "Nærlys".






Fjernlys


lyser konstant. Betjeningsarmen for lygter
trækkes mod dig selv. Træk i betjeningsarmen for at skifte tilbage til
nærlys.

1FUNKTIONSKONTROL
22










Kontrollamper for afbrydelse
Når en af følgende kontrollamper lyser, er det tegn på, at det pågældende system er blevet afbrudt.
Det kan efterfølges af et lydsignal og en meddelelse på multifunktionsdisplayet.



Kontrollampe



Aktivering



Årsag



Handling/Observationer








System for
passagerairbag



lyser konstant. Kontakten i handskerummet
står på " OFF
".
Passagerairbaggen er
afbrudt.
I så fald kan en "rygvendt"
barnestol installeres. Sæt kontakten på " ON
" for at aktivere
passagerairbaggen.
I så fald må en "rygvendt" barnestol ikke
installeres.





ESP/ASR


lyser konstant. Knappen midt i
instrumentbordet
er aktiveret. Dens
kontrollampe er
tændt.
ESP/ASR er deaktiveret.
ESP: Dynamisk
stabilitetskontrol.
ASR: Antispin for hjul. Tryk igen på knappen for at aktivere ESP/ASR
igen manuelt. Dens kontrollampe slukker.
Systemet aktiveres automatisk ved kørsel over
cirka 50 km/t.
ESP/ASR-systemet aktiveres automatisk igen
ved start af bilen.

1
!
FUNKTIONSKONTROL
23










Advarselslamper
Når motoren er i gang, eller bilen kører,
angiver tændingen af en af følgende
kontrollamper, at der er opstået en fejl,
som kræver førerens opmærksomhed. Enhver fejl som gør, at en advarselslampe tændes, skal diagnosticeres yder-
ligere ved at læse meddelelsen på multifunktionsdisplayet.
I tilfælde af problemer kontaktes et autoriseret PEUGEOT værksted eller et
kvalifi ceret værksted.



Kontrollampe



Aktivering



Årsag



Handling/Observationer







STOP


lyser konstant,
alene eller
knyttet til
en anden
advarselslampe
efterfulgt af et
lydsignal og
en besked på
displayet.

Kontrollampen tænder, når
der er tale om en alvorlig
fejl på bremsesystemet eller
kølervæsketemperaturen. Stands bilen under sikre forhold, da motoren
risikerer at sætte ud under kørslen.
Parker, afbryd tændingen, og kontakt et aut.
PEUGEOT-værksted eller et kvalifi ceret
værksted.





Service


midlertidigt Mindre fejl, som ikke har
deres egen kontrollampe, er
opstået. Fastslå fejlen ved at læse meddelelsen på
displayet, som f.eks.:


- Motorolieniveau.

- Sprinklervæskeniveau.

- Fjernbetjeningens batteri.

- Tilstopning af partikelfi lter på dieselbiler
(se afsnittet "Kontrol - § partikelfi lter").
I tilfælde af andre fejl kontaktes et aut.
PEUGEOT-værksted eller et kvalifi ceret
værksted.

lyser konstant. Større fejl, som ikke har
deres egen kontrollampe, er
opstået. Fastslå fejlen ved at læse meddelelsen på
displayet, og kontakt et aut. PEUGEOT-værksted
eller et kvalifi ceret værksted.

1
i
i
FUNKTIONSKONTROL
29
Det resterende antal kilometer bi-
len endnu kan køre, inden det næ-
ste serviceeftersyn afhænger af
faktorer såsom tid samt førerens
køremåde.
Servicenøglen kan derfor også
lyse, hvis tidspunktet for service-
eftersyn efter to år er overskredet.

Tidspunktet for serviceeftersyn er
overskredet
Hver gang tændingen tilsluttes, blinker
servicenøglen
i fem sekunder for at in-
formere føreren om, at bilen hurtigst mu-
ligt skal have udført et serviceeftersyn.

Eksempel:
Bilen har kørt 300 km siden
tidspunktet for serviceeftersyn.
Når tændingen tilsluttes, vises følgende
på skærmen i fem sekunder:
Fem sekunder efter at tændingen er til-
sluttet, fungerer kilometertælleren igen
normalt. Servicenøglen bliver ved
med at lyse
.












Nulstilling af serviceindikator
Serviceindikatoren skal nulstilles efter
hvert serviceeftersyn.
Det gøres på følgende måde:


)
Afbryd tændingen.

)
Tryk på knappen til nulstilling af trip-
tælleren, og hold knappen trykket
ind.

)
Tilslut tændingen. Kilometertælleren
begynder at tælle nedad.

)
Slip knappen, når displayet viser
"=0"
. Servicenøglen vises ikke læn-
gere.
Hvis du herefter vil frakoble batteri-
et, skal du låse bilen og vente mindst
fem minutter, før nulstillingen er
aktiveret.

1
i
FUNKTIONSKONTROL
30
Motoroliestanden kan kun kontrol-
leres rigtigt, når bilen holder på et
vandret underlag, og motoren har
været slukket i mere end 30 minut-
ter.















Indikator for motoroliestand

Systemet informerer føreren om motor-
oliestanden.
Oplysningen vises i et par sekunder, når
tændingen tilsluttes, efter serviceoplys-
ningerne.
Korrekt oliestand
Fejl på oliemåler

Oliemålepind
Det angives ved, at "OIL"
blinker, sam-
tidig med at servicelampen lyser, der
høres et lydsignal, og en meddelelse
vises på multifunktionsdisplayet.
Hvis oliemanglen bekræftes af kontrol-
len med oliepinden, skal der fyldes efter
med olie for at undgå, at motoren bliver
ødelagt. Det angives ved, at "OIL --"
blinker.
Kontakt et autoriseret PEUGEOT værk-
sted eller et kvalifi ceret værksted.
Afsnittet "Eftersyn" viser, hvor oliemåle-
pinden er placeret og indeholder oplys-
ninger om, hvilken olie der skal bruges
til den pågældende motortype.
Der er to afmærkninger på
oliepinden:


- A
= Maks. Dette ni-
veau må aldrig oversti-
ges (motoren kan blive
ødelagt).

- B
= Min. Efterfyld gen-
nem oliepåfyldnings-
studsen med den type
olie, der passer til mo-
tortypen.


For lidt olie
