START&STOP SYSTEEMINLEIDING
Het Start&Stop-systeem zet automatisch de motor
af wanneer de auto stilstaat en start de motor
zodra de bestuurder terug wil rijden. Dit verhoogt
de efficiency van de auto dankzij een reductie
van het brandstofverbruik, de uitstoot van
schadelijke uitlaatgassen en de geluidsoverlast.
Het systeem wordt geactiveerd telkens wanneer de
motor wordt gestart.
WERKING
Uitschakelmodus van de motor
Bij stilstaande auto, wordt de motor afgezet als de
versnellingspook in de vrijstand staat en het
koppelingspedaal niet is ingetrapt.
OpmerkingDe motor kan alleen automatisch
uitgezet worden nadat bij een snelheid is gereden
van meer dan circa 10 km/h om het herhaaldelijk
afzetten van de motor te voorkomen wanneer
erg traag wordt gereden.
Het symbool
verschijnt op de display als de
motor wordt afgezet.van de motor
Trap het koppelingspedaal in om de motor
opnieuw te starten.
HET SYSTEEM HANDMATIG
INSCHAKELEN/UITSCHAKELEN
Druk op knop
fig. 69 op het bedieningspaneel
van het dashboard om het systeem handmatig
in of uit te schakelen.
Inschakeling Start&Stop systeem
Wanneer het Start&Stop systeem wordt
ingeschakeld, verschijnt een melding op de
display. In deze omstandigheid is de led op de
knop
gedoofd.
fig. 69
L0F0044
88
WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Startmethode

BELANGRIJK
Zet altijd de motor uit en verwijder
de contactsleutel uit het slot om
het stuurwiel te vergrendelen, alvorens
onderhoudswerkzaamheden uit te voeren, in
het bijzonder wanneer de wielen van de
auto los van de grond staan. Als dit niet
mogelijk is (bv. als de contactsleutel in de
stand MAR-ON moet staan of als de motor
moet draaien), moet de hoofdzekering van
de elektrische stuurbekrachtiging worden
uitgenomen.
INBOUWVOORBEREIDING
AUTORADIO(voor bepaalde versies/markten)
Als er op het moment van aanschaf geen autoradio
is besteld, is de auto voorzien van een vak in het
dashboardfig. 74.
De inbouwvoorbereiding voor een autoradio
bestaat uit:
❒voedingskabels autoradio, speakers voor en
achter en een antenne;
❒vak voor autoradio;
❒antenne (op dak).
De autoradio moet in het hiervoor bestemde vak A
fig. 74 gemonteerd worden; toegang tot dit vak
wordt verkregen door te drukken op de twee
borglipjes in het vak zelf; de voedingskabels
kunnen hier gevonden worden.
fig. 74
L0F0052
95WEGWIJS IN UW
AUTOVEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

BELANGRIJK
De verantwoordelijkheid voor de
parkeermanoeuvres ligt echter altijd
bij de bestuurder. Controleer tijdens deze
manoeuvres altijd of er geen mensen (vooral
kinderen) of dieren in het manoeuvregebied
aanwezig zijn. De parkeersensoren dienen
als hulp voor de bestuurder, die echter nooit
zijn aandacht mag laten verslappen tijdens
potentieel gevaarlijke manoeuvres, ook al
worden ze met lage snelheden verricht.
GELUIDSMELDING
De informatie over de aanwezigheid en afstand
van een obstakel ten opzichte van de auto wordt
gegeven door middel van geluidssignalen uit
zoemers die in het interieur zijn gemonteerd:
❒bij de versies met 4 sensoren achter, meldt een
zoemer in de dashboardzone de aanwezigheid
van obstakels achter de auto;
❒bij de versies met 10 sensoren, meldt een
zoemer voorin de aanwezigheid van obstakels
vóór de auto en een zoemer achterin de
aanwezigheid van obstakels achter de auto.
De geluidsmelding:
❒neem toe naarmate de afstand tussen de auto en
het obstakel afneemt;❒wordt ononderbroken wanneer de afstand
tussen de auto en het obstakel minder dan 30
cm bedraagt en stopt onmiddellijk als de
afstand toeneemt
❒blijft constant als de afstand ongewijzigd blijft;
als deze situatie de zijsensoren betreft, zal de
zoemer na circa 3 seconden stoppen om
bijvoorbeeld signalen te voorkomen tijdens
manoeuvres langs muren.
Voor een correcte werking van het
systeem mogen de sensoren nooit
bevuild zijn met modder, vuil, sneeuw
of ijs. Zorg ervoor dat ze tijdens het reinigen
niet gekrast of beschadigd worden. Vermijd
het gebruik van droge, ruwe of harde doeken.
De sensoren moeten met schoon water worden
gewassen, waaraan eventueel autoshampoo
is toegevoegd. Wanneer speciale
reinigingsapparaten worden gebruikt, zoals
stoomreinigers of hogedrukreinigers, reinig
dan de sensoren zeer snel en houd de straal
op minstens 10 cm afstand.Voor het overspuiten van de bumpers
of eventueel bijwerken van de laklaag
in de zone van de sensoren, dient men
zich uitsluitend tot het Lancia Servicenetwerk
te richten. Het verkeerd opbrengen van de
lak kan de werking van de parkeersensoren
negatief beïnvloeden.
108WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

De onderzoeksresultaten naar de beste
bescherming van kleine kinderen zijn opgenomen
in de Europese veiligheidseisen ECE-R44. Deze
richtlijn omvat het verplicht gebruik van
beveiligingssystemen en verdeelt deze in vijf
groepen:Groep Gewichtsgroep
Groep 0 tot 10 kg
Groep 0+ tot 13 kg
Groep 1 9-18 kg
Groep 2 15-25 kg
Groep 3 22-36 kgAlle beveiligingssystemen moeten de
typegoedkeuring hebben, alsook een goed
vastgehecht plaatje met het controleteken dat
nooit niet mag worden verwijderd. Kinderen
langer dan 1,50 m worden wat de
beveiligingsystemen betreft gelijkgesteld aan
volwassenen en moeten de standaard
veiligheidsgordels dragen. In het Lancia
Lineaccessori-assortiment zijn kinderzitjes voor
elke gewichtsgroep opgenomen. Het gebruik
van deze kinderzitjes is sterk aanbevolen, want ze
zijn speciaal ontworpen voor Lancia voertuigen.
BELANGRIJK
Monteer geen kinderzitjes
achterstevoren op de passagiersstoel
voor wanneer de frontairbag aan
passagierszijde is ingeschakeld. Bij een
ongeval, hoe klein ook, kan de airbag ernstig
letsel en zelfs de dood van de baby tot
gevolg hebben. Het is raadzaam kinderen
altijd op de achterbank te vervoeren, bij een
ongeval biedt de achterbank de meeste
bescherming.
BELANGRIJK
Mocht het toch nodig zijn om kleine
kinderen in kinderzitjes
achterstevoren op de passagiersstoel te
vervoeren, dan moeten de passagiersairbags
(front- en zijairbags) worden uitgeschakeld
via het Setup menu. Controleer in dergelijke
gevallen steeds of de airbags effectief zijn
uitgeschakeld door na te gaan of het
waarschuwingslampje op het
instrumentenpaneel brandt. Bovendien moet
de passagiersstoel zo ver mogelijk naar
achteren zijn geschoven om te voorkomen
dat het kinderzitje eventueel in aanraking
komt met het dashboard.
125WEGWIJS IN UW
AUTOVEILIGHEIDSTARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

AIRBAGDe auto is uitgerust met frontairbags voor
bestuurder en passagier, zijairbags voor
bestuurder en passagier voor bescherming van
borst en schouders (voor bepaalde versies/
markten) en hoofdairbags voor het beschermen
van de hoofden van de inzittenden voorin.
FRONTAIRBAGS
De frontairbags (bestuurder en passagier)
beschermen de inzittenden voorin bij middelzware
en zware frontale botsingen, door de airbag tussen
de inzittende en het stuurwiel of het dashboard
op te blazen.
Als de airbags niet worden opgeblazen bij andere
soorten botsingen (botsingen opzij, achterop,
over de kop slaan enz.), betekent dit niet dat het
systeem slecht functioneert.
De frontairbags (bestuurder en passagier) zijn
geen vervanging voor de veiligheidsgordels, maar
een aanvulling. Draag dus altijd
veiligheidsgordels, zoals trouwens bij de wet
voorgeschreven is in alle Europese landen en de
meeste landen daarbuiten.
Bij een botsing kunnen degenen die geen
veiligheidsgordel dragen, in contact komen met
een airbag die nog niet volledig opgeblazen is.
Onder deze omstandigheden wordt de inzittende
minder door de airbag beschermd.Het kan in de volgende situaties voorkomen dat de
frontairbags niet worden opgeblazen:
❒frontale botsingen tegen makkelijk vervormbare
onderdelen, die niet het front van de auto zijn
(bijv. spatbord tegen de vangrail, etc. )
❒de auto schuift onder andere auto’s of
veiligheidsbarrières (bijvoorbeeld onder
vrachtwagens of vangrails);
in deze situaties bieden ze geen aanvullende
bescherming ten opzichte van de
veiligheidsgordels, zodat hun activering geen zin
heeft. In deze gevallen wijst de uitgebleven
activering dus niet op een storing van het systeem.
BELANGRIJK
Breng geen stickers of andere
voorwerpen op het stuurwiel, op het
dashboard in de zone van de
passagiersairbag, op de zijkant van de
hemelbekleding en op de stoelen aan. Plaats
nooit voorwerpen (bijv. mobiele telefoons)
op het dashboard aan passagierszijde,
omdat deze het correct openen van de
passagiersairbag kunnen hinderen en tevens
de inzittenden ernstig kunnen verwonden.
133WEGWIJS IN UW
AUTOVEILIGHEIDSTARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

Frontairbag aan bestuurderszijde
Deze bestaat uit een onmiddellijk opblaasbaar
kussen dat in een speciale ruimte in het midden
van het stuurwiel is geplaatst fig. 104.
BELANGRIJK
Rijd altijd met de handen op de
stuurwielrand zodat de airbag indien
nodig ongehinderd opgeblazen kan worden.
Rijd niet met voorover gebogen lichaam.
Houd de rug goed rechtop tegen de
rugleuning gedrukt.Frontairbag aan passagierszijde
Deze bestaat uit een onmiddellijk opblaasbaar
kussen dat in een speciale ruimte in het dashboard
fig. 105 is opgeborgen: deze airbag heeft een
groter volume dan de bestuurdersairbag.
fig. 104
L0F0072
fig. 105
L0F0073
134WEGWIJS IN UW
AUTOVEILIGHEIDSTARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

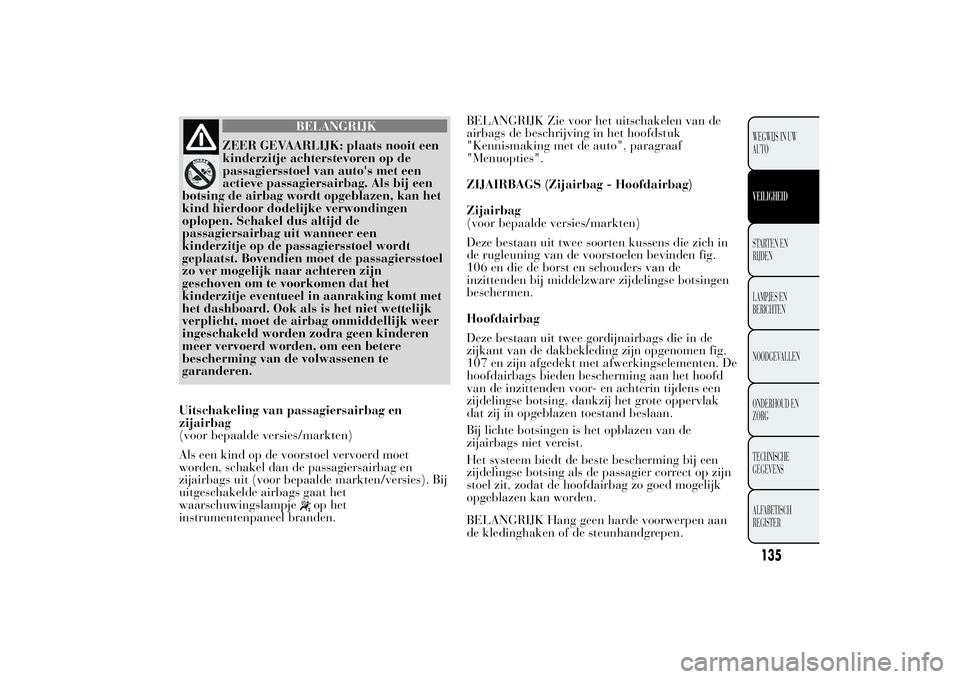

BELANGRIJK
ZEER GEVAARLIJK: plaats nooit een
kinderzitje achterstevoren op de
passagiersstoel van auto's met een
actieve passagiersairbag. Als bij een
botsing de airbag wordt opgeblazen, kan het
kind hierdoor dodelijke verwondingen
oplopen. Schakel dus altijd de
passagiersairbag uit wanneer een
kinderzitje op de passagiersstoel wordt
geplaatst. Bovendien moet de passagiersstoel
zo ver mogelijk naar achteren zijn
geschoven om te voorkomen dat het
kinderzitje eventueel in aanraking komt met
het dashboard. Ook als is het niet wettelijk
verplicht, moet de airbag onmiddellijk weer
ingeschakeld worden zodra geen kinderen
meer vervoerd worden, om een betere
bescherming van de volwassenen te
garanderen.
Uitschakeling van passagiersairbag en
zijairbag
(voor bepaalde versies/markten)
Als een kind op de voorstoel vervoerd moet
worden, schakel dan de passagiersairbag en
zijairbags uit (voor bepaalde markten/versies). Bij
uitgeschakelde airbags gaat het
waarschuwingslampje
op het
instrumentenpaneel branden.BELANGRIJK Zie voor het uitschakelen van de
airbags de beschrijving in het hoofdstuk
"Kennismaking met de auto", paragraaf
"Menuopties".
ZIJAIRBAGS (Zijairbag - Hoofdairbag)
Zijairbag
(voor bepaalde versies/markten)
Deze bestaan uit twee soorten kussens die zich in
de rugleuning van de voorstoelen bevinden fig.
106 en die de borst en schouders van de
inzittenden bij middelzware zijdelingse botsingen
beschermen.
Hoofdairbag
Deze bestaan uit twee gordijnairbags die in de
zijkant van de dakbekleding zijn opgenomen fig.
107 en zijn afgedekt met afwerkingselementen. De
hoofdairbags bieden bescherming aan het hoofd
van de inzittenden voor- en achterin tijdens een
zijdelingse botsing, dankzij het grote oppervlak
dat zij in opgeblazen toestand beslaan.
Bij lichte botsingen is het opblazen van de
zijairbags niet vereist.
Het systeem biedt de beste bescherming bij een
zijdelingse botsing als de passagier correct op zijn
stoel zit, zodat de hoofdairbag zo goed mogelijk
opgeblazen kan worden.
BELANGRIJK Hang geen harde voorwerpen aan
de kledinghaken of de steunhandgrepen.
135WEGWIJS IN UW
AUTOVEILIGHEIDSTARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

BELANGRIJK
De vervaldata van de explosieve
lading en de klokveer staan vermeld
op een specifiek etiket in het
dashboardkastje. Neem contact op met het
Lancia Servicenetwerk om ze te laten
vervangen wanneer de vervaldatum nadert.
BELANGRIJK
Laat bij diefstal of poging tot diefstal,
vandalisme of overstromingen het
airbagsysteem door het Lancia
Servicenetwerk controleren.
BELANGRIJK
Als de contactsleutel in stand MAR
staat of wanneer de motor is uitgezet,
kunnen de airbags ook geactiveerd worden
als de auto door een andere auto wordt
aangereden. Om die reden mogen kinderen
nooit op de voorstoel worden geplaatst,
ook als de auto stilstaat. Als de sleutel echter
in de stand STOP staat, wordt bij een
ongeval geen enkel veiligheidssysteem
(airbag of gordelspanners) geactiveerd. In
dat geval duidt de niet-activering niet op een
storing van het systeem.
BELANGRIJK
Wanneer de contactsleutel naar de
stand MAR wordt gedraaid, gaat het
waarschuwingslampje
(bij actieve
frontairbag aan passagierszijde) enkele
seconden branden, om eraan te herinneren
dat de passagiersairbag bij een botsing
geactiveerd wordt. Hierna moet het lampje
doven.
BELANGRIJK
Het
waarschuwingslampje
knippert om te wijzen op
een
storing van het lampje. In dit geval worden
de explosieve ladingen van de
passagiersairbag gedeactiveerd (voor
bepaalde versies/markten).
BELANGRIJK
De activeringsdrempel van de airbag
is hoger dan die van de
gordelspanners. Bij aanrijdingen die tussen
deze twee drempelwaarden liggen, treden
alleen de gordelspanners in werking.
138WEGWIJS IN UW
AUTOVEILIGHEIDSTARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
