2011 Lancia Musa dashboard

7
STARTEN
EN RIJDEN
LAMPJES EN
BERICHTEN
NOODGE-
VALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABTETISH
REGISTER
VEILIGHEID
DASHBOARD
EN
EDIENINGDASHBOARD ....................................................... 8
INSTRUMENTENPANEEL .................................. 10
SYMBOLEN ......................................................... 11
LANCIA CODE ..................................................... 11
DE SLEUTELS EN PORTIERVERGRENDELING ... 13
START-/CONTACTSLOT ..................................... 20
INSTRUMENTEN ................................................ 21
MULTIFUNCTIONEEL DISPLAY
(OP HET STANDAARD INSTRUMENTENPANEEL
MET TWEE REGELS) ......................................... 22
MULTIFUNCTIONEEL DISPLAY
(OP HET COMFORT INSTRUMENTENPANEEL
MET DRIE REGELS) ........................................... 25
ZITPOSITIE INSTELLEN ................................... 38
HOOFDSTEUNEN ............................................... 44
STUURWIEL VERSTELLEN ............................... 45
SPIEGELS ............................................................ 46
KLIMAATREGELING/AIRCONDITIONING ........ 47
HANDBEDIENDE AIRCONDITIONING ............... 48
AUTOMATISCHE TWEEZONE
KLIMAATREGELING .......................................... 52
BUITENVERLICHTING ...................................... 62
RUITEN REINIGEN ............................................. 64
CRUISE-CONTROL ............................................. 67
PLAFONDVERLICHTING ................................... 69
BEDIENINGSKNOPPEN VERLICHTING ............ 71BRANDSTOFNOODSCHAKELAAR ..................... 72
INTERIEURUITRUSTING ................................... 73
ROKERSKIT ......................................................... 75
ZONNEKLEPPEN ................................................ 76
OPENDAK ............................................................ 76
RUITBEDIENING ................................................ 78
BAGAGERUIMTE ................................................ 80
MOTORKAP ......................................................... 82
DAKRAILS ........................................................... 83
KOPLAMPEN ....................................................... 84
ABS ...................................................................... 85
EOBD-SYSTEEM ................................................. 86
GSI-SYSTEEM ..................................................... 87
AUTORADIO ........................................................ 87
EXTRA ACCESSOIRES ....................................... 88
ELEKTRISCHE STUURBEKRACHTIGING
„DUALDRIVE” .................................................... 89
PARKEERSENSOREN ......................................... 90
TANKEN .............................................................. 92
BESCHERMING VAN HET MILIEU .................... 94
DASHBOARD EN BEDIENING

8
STARTEN
EN RIJDEN
LAMPJES EN
BERICHTEN
NOODGE-
VALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABTETISH
REGISTER
VEILIGHEID
DASHBOARD
EN
BEDIENING
L0D0374m
1.Vaste luchtroosters aan zijkant –2.Linker hendel –3.Dashboardkastje linksboven –4.Rechter hendel –5.Luchtroos-
ters in het midden –6.Instrumentenpaneel –7.Dashboardkastje rechtsboven –8.Opbergvak –9.Airbag passagierszijde –
10.Bedieningsknoppen verwarming/ventilatie/airconditioning –11.Bedieningsknoppen –12.Autoradio (voor bepaalde uit-
voeringen/markten) –13.Start-/contactslot –14.Airbag bestuurderszijde –15.Cruise-control (voor bepaalde uitvoerin-
gen/markten).
DASHBOARD
De aanwezigheid en de opstelling van de bedieningsorganen, de instrumenten en de controle-/waarschuwingslampjes kunnen
per uitvoering verschillen.
De middenconsole boven en onder biedt, afhankelijk van de wensen van de cliënt, meerdere oplossingen: zie volgende afbeeldingen.
fig. 1

9
STARTEN
EN RIJDEN
LAMPJES EN
BERICHTEN
NOODGE-
VALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABTETISH
REGISTER
VEILIGHEID
DASHBOARD
EN
EDIENING

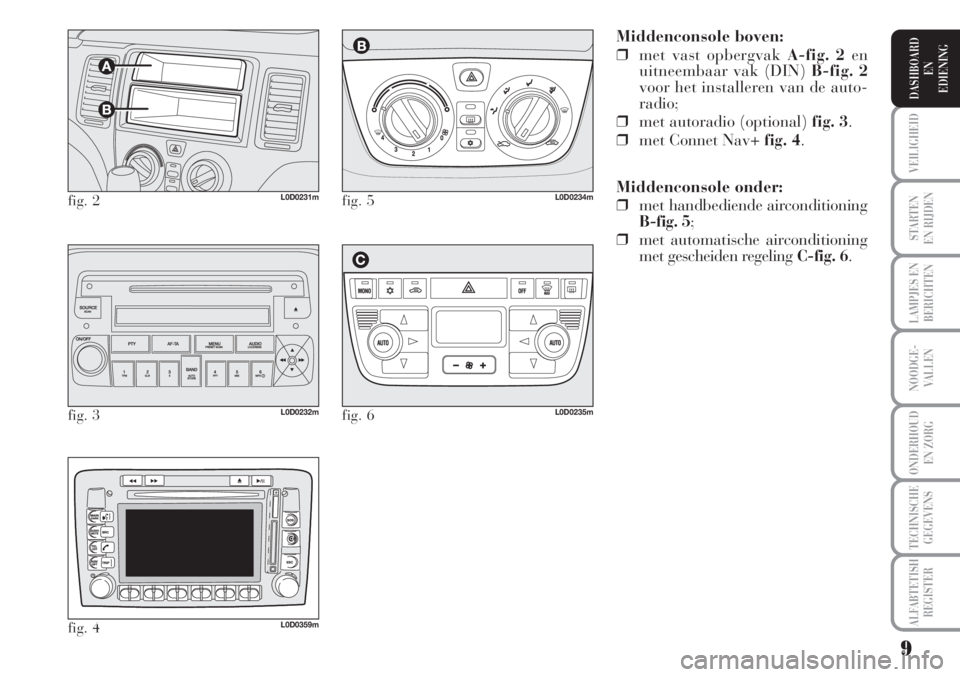

Middenconsole boven:
❒met vast opbergvak A-fig. 2en
uitneembaar vak (DIN) B-fig. 2
voor het installeren van de auto-
radio;
❒met autoradio (optional) fig. 3.
❒met Connet Nav+ fig. 4.
Middenconsole onder:
❒met handbediende airconditioning
B-fig. 5;
❒met automatische airconditioning
met gescheiden regeling C-fig. 6.
fig. 2L0D0231m
fig. 3L0D0232m
fig. 4L0D0359m
fig. 5L0D0234m
fig. 6L0D0235m

10
STARTEN
EN RIJDEN
LAMPJES EN
BERICHTEN
NOODGE-
VALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABTETISH
REGISTER
VEILIGHEID
DASHBOARD
EN
BEDIENING
L0D0372m
L0D0010m
fig. 7
fig. 8
INSTRUMENTENPANEEL
Standaard fig. 7
A – Snelheidsmeter
B – Brandstofmeter met waarschuwingslampje
brandstofreserve
C – Koelvloeistoftemperatuurmeter met waar-
schuwingslampje voor te hoge koelvloei-
stoftemperatuur
D – Toerenteller
E – Multifunctioneel display
cmLampjes alleen aanwezig op Multijet-
uitvoeringen
Comfort fig. 8
A – Snelheidsmeter
B – Brandstofmeter met waarschuwingslampje
brandstofreserve
C – Koelvloeistoftemperatuurmeter met waar-
schuwingslampje voor te hoge koelvloei-
stoftemperatuur
D – Toerenteller
E – Instelbaar multifunctioneel display
cmLampjes alleen aanwezig op Multijet-
uitvoeringen

11
STARTEN
EN RIJDEN
LAMPJES EN
BERICHTEN
NOODGE-
VALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABTETISH
REGISTER
VEILIGHEID
DASHBOARD
EN
EDIENING
SYMBOLEN
Op of in de nabijheid van enkele on-
derdelen van uw auto zijn plaatjes
met een bepaalde kleur aangebracht,
met daarop symbolen die uw aan-
dacht vragen en die voorzorgsmaatre-
gelen aangeven die u in acht moet ne-
men als u met het betreffende onder-
deel te maken krijgt.
Onder de motorkap is een plaatje
aangebracht, waarop de betekenis van
de symbolen wordt verklaard fig. 9.
LANCIA CODE
Voor een nog betere bescherming te-
gen diefstal is de auto uitgerust met
een elektronische startblokkering. Het
systeem schakelt automatisch in als
de contactsleutel wordt uitgenomen.
In iedere sleutel zit een elektronische
component gemonteerd die bij het
starten van de motor een signaal ont-
vangt via een speciale antenne die in
het start-/contactslot is ingebouwd.
Het signaal wordt bij het starten om-
gezet in een gecodeerd signaal en ver-
volgens aan de regeleenheid van de
Lancia CODE gezonden, die, als de
code wordt herkend, het starten van
de motor mogelijk maakt.
fig. 9L0D0375m

12
STARTEN
EN RIJDEN
LAMPJES EN
BERICHTEN
NOODGE-
VALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABTETISH
REGISTER
VEILIGHEID
DASHBOARD
EN
BEDIENING
Als het lampje Ytijdens het
rijden gaat branden
❒Als het lampje Ygaat branden,
betekent dit dat het systeem zich-
zelf controleert (bijv. bij een ver-
mindering van de spanning).
❒Als de storing blijft optreden,
wendt u dan tot het Lancia Ser-
vicenetwerk.
WERKING
Als u bij het starten van de motor de
sleutel in stand MARdraait, dan
stuurt het Lancia CODE-systeem een
code naar de regeleenheid van de mo-
tor die, als de code wordt herkend, de
blokkering van de functies opheft. De
code wordt alleen verzonden als de re-
geleenheid van het systeem de door de
sleutel verzonden code heeft herkend.
Iedere keer als u de contactsleutel in
standSTOPzet, schakelt de Lancia
CODE de functies van de elektroni-
sche regeleenheid van de motor uit.
Als bij het starten de code niet wordt
herkend, gaat op het instrumenten-
paneel het waarschuwingslampje
Ybranden.Bij krachtige stoten kunnen
de elektronische componen-
ten in de sleutel beschadigd
worden.
Draai in dat geval de sleutel in stand
STOPen vervolgens in stand MAR;
als de motor geblokkeerd blijft, pro-
beer het dan opnieuw met de andere
geleverde sleutels. Als de motor nog
niet aanslaat, wendt u dan tot het
Lancia Servicenetwerk.
BELANGRIJK Elke sleutel heeft een
eigen code, die in de regeleenheid van
het systeem moet worden opgeslagen.
Voor het opslaan van nieuwe sleutels
(maximaal acht) moet u zich tot het
Lancia Servicenetwerk wenden.

13
STARTEN
EN RIJDEN
LAMPJES EN
BERICHTEN
NOODGE-
VALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABTETISH
REGISTER
VEILIGHEID
DASHBOARD
EN
EDIENING
DE SLEUTELS EN
PORTIERVERGREN-
DELING
CODE CARD fig. 10
(voor bepaalde
uitvoeringen/markten)
Bij de auto worden de sleutels gele-
verd en de CODE-card waarop staat
aangegeven:
❒de mechanische code van de sleu-
telsBdie bij de bestelling van du-
plicaatsleutels aan het Lancia Ser-
vicenetwerk moet worden gemeld.
BELANGRIJK Om schade aan de
elektronische schakelingen in de sleu-
tels te voorkomen, mogen de sleutels
niet aan directe zonnestraling worden
blootgesteld.
HOOFDSLEUTEL MET
AFSTANDSBEDIENING fig. 11
De metalen baard Avan de sleutel zit
in de handgreep opgeborgen.
De sleutel dient voor:
❒het start-/contactslot;
❒het slot in het bestuurdersportier;
❒het bedienen van de noodportier-
vergrendeling D-fig. 12van de
voor- en achterportieren als het
elektrische systeem niet werkt
(bijv. lege accu);
fig. 10L0D0376m
Als de auto wordt verkocht,
moeten alle sleutels en de
CODE-card overhandigd wor-
den aan de nieuwe eigenaar.
fig. 11b (voor bepaalde uitvoerin-
gen/markten)L0D0491m
❒het inschakelen van de kindervei-
ligheidsslotenE-fig. 12op de ach-
terportieren.
KnopB-fig. 11dient voor het uit-
klappen van de metalen baard A.
fig. 12L0D0246mfig. 11aL0D0377m

14
STARTEN
EN RIJDEN
LAMPJES EN
BERICHTEN
NOODGE-
VALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABTETISH
REGISTER
VEILIGHEID
DASHBOARD
EN
BEDIENING
In het „Setup-menu” op het instelbare
multifunctionele display (zie de be-
treffende paragraaf in het hoofdstuk
„Dashboard en bediening”) kunt u
het systeem zo instellen dat na het in-
drukken van de knop
Ëalleen het be-
stuurdersportier wordt ontgrendeld.
BELANGRIJK De frequentie van de
afstandsbediening kan worden ge-
stoord door krachtige radiosignalen
van buiten de auto (bijv. van mobiele
telefoons, van radioamateurs enz.).
Hierdoor kan de werking van de af-
standsbediening worden beïnvloed.
Portieren en achterklep
vergrendelen
Druk kort op de knop Á: de portieren,
de achterklep en het tankklepje wor-
den op afstand vergrendeld, de pla-
fondverlichting dooft en de richting-
aanwijzers knipperen één keer. Portieren en achterklep
ontgrendelen
Druk kort op de knop Ë: de portieren,
de achterklep en het tankklepje wor-
den ontgrendeld, de plafondverlich-
ting wordt tijdelijk ingeschakeld en de
richtingaanwijzers knipperen twee
keer.
Als de brandstofnoodschakelaar in
werking treedt, worden de portieren
automatisch ontgrendeld. Voor het inklappen van de metalen
baard Ain de handgreep moet u:
❒het knopje Bindrukken en inge-
drukt houden
❒de metalen baard Abewegen
❒het knopje Bloslaten en de meta-
len baard Adraaien totdat hij op
de juiste wijze is ingeklapt en ver-
grendeld.
Knop
Ëdient voor het op afstand ont-
grendelen van de portieren, de ach-
terklep en op enkele uitvoeringen, het
tankklepje.
Knop
Ádient voor het op afstand ver-
grendelen van de portieren, de ach-
terklep en op enkele uitvoeringen, het
tankklepje.
KnopRdient voor het openen van
de achterklep.
Druk het knopje B-fig. 11
alleen in als de sleutel ver
genoeg van het lichaam (speciaal
de ogen) en van voorwerpen die
snel beschadigen (bijvoorbeeld kle-
dingstukken) is verwijderd. Laat
de sleutel nooit onbeheerd achter
om te voorkomen dat anderen, met
name kinderen, de sleutel kunnen
gebruiken en per ongeluk op de
knop drukken.
ATTENTIE
