120SEZNÁMENÍ S VOZEM
FUNKCE „ENERGY SAVING“
(u příslušné verze vozidla)
Jestliže po opětném automatickém spuštění motoru neprove-
de řidič s vozidlem žádnou akci po dobu asi tří minut, sys-
tém Start&Stop zastaví motor definitivně, aby se nespotře-
bovávalo palivo. V takových případech je spuštění motoru
možné pouze klíčkem zapalování.
POZNÁMKA V každém případě je možné systém
Start&Stop vypnout a nechávat motor běžet.
PROVOZNÍ PORUCHY
V případě nesprávného fungování se systém Start&Stop vy-
pne. Řidič je informován o závadě rozblikáním symbolu Una
displeji přístrojové desky a u některých verzí také zobraze-
ním příslušného hlášení. V takovém případě se obraťte na au-
torizovaný servis Lancia.DLOUHODOBÉ ODSTAVENÍ VOZIDLA
V případě odstavení vozidla je třeba odpojit elektrické napá-
jení akumulátoru.
Postupujte takto: odpojte konektor A-obr. 76 (pomocí tlačít-
ka B) od snímače C, který monitoruje stav baterie a je umís-
těn na jejím minusovém pólu D. který se nesmí nikdy odpo-
jit kromě případu jeho výměny.
obr. 76L0E0191m
S výměnou baterie se vždy obraťte na autorizova-
ný servis Lancia. Baterii vyměňte za BATERII
stejného typu (HEAVY DUT Y ) a se stejnými cha-
rakteristikami.

SEZNÁMENÍ S VOZEM121
1NOUZOVÉ STARTOVÁNÍ MOTORU
Při nouzovém startování s pomocnou baterii nikdy nepřipo-
jujte minusový kabel (−) pomocné baterie k minusovému pó-
lu A-obr. 77 baterie vozidla, nýbrž jedině k ukostřovacímu bo-
du motoru/převodovky.
obr. 77L0E0190mobr. 78L0E0195m
Před otevřením víka motorového prostoru se ujis-
těte, že je vypnuté zapalování s klíčkem v poloze
STOP. Dodržujte pokyny uvedené na štítku na
předním příčníku (obr. 78). Pokud ve vozidle sedí další oso-
by, doporučujeme vytáhnout klíč ze zapalování. Před opuš-
těním vozidla je nutno vytáhnout klíček ze zapalování ne-
bo jej přepnout do polohy STOP. Při čerpání paliva se
ujistěte, zda je vypnuté zapalování a zda je klíček v polo-
ze STOP.

STARTOVÁNÍ MOTORU A JÍZDA S VOZIDLEM173
3
Pokud motor nenaskočí na první pokus, je třeba přetočit klí-
ček zpět na polohu STOP, a teprve pak zopakovat startování
motoru. Pokud se při klíči ve spínací skříňce v poloze MAR
rozsvítí ve sdruženém přístroji kontrolka
Yspolu s kon-
trolkou U, doporučujeme otočit klíč zpět do polohy STOP
a pak znovu do polohy MAR. Jestliže kontrolka zůstane sví-
tit, zkuste motor nastartovat dalšími klíči od vozidla.
Pokud se motor nezdaří nastartovat ani tentokrát, vyhledejte
autorizovaný servis Lancia.
POSTUP STARTOVÁNÍ VZNĚTOVÉHO
MOTORU
Postupujte takto:
❍zatáhněte parkovací brzdu;
❍řadicí pákou zařaďte neutrál;
❍klíček v zapalování otočte na MAR: na přístrojové desce
se rozsvítí kontrolky
maY;
❍vyčkejte, až kontrolky
Yamzhasnou, což se stane tím
rychleji, čím teplejší je motor;
❍sešlápněte pedál spojky na doraz až na podlahu bez se-
šlápnutí pedálu plynu;
❍otočte klíčkem zapalování na polohu AVV a uvolněte jej,
jakmile zhasne kontrolka
m. Příliš dlouhou prodlevou
vychladnou žhavicí svíčky.
Jakmile motor naskočí, uvolněte klíček.UPOZORNĚNÍ Pokud je motor studený se nesmí při otá-
čení klíčku na polohu AVV sešlápnout pedál akcelerace.
Pokud motor nenaskočí na první pokus, je třeba přetočit klí-
ček zpět na polohu STOP, a teprve pak zopakovat startování
motoru. Pokud se při klíči ve spínací skříňce v poloze MAR
rozsvítí ve sdruženém přístroji kontrolka
Y, doporučujeme
otočit klíč zpět do polohy STOP a pak znovu do polohy
MAR. Jestliže kontrolka zůstane svítit, zkuste motor nastar-
tovat dalšími klíči od vozidla. Pokud se motor nezdaří na-
startovat ani tentokrát, vyhledejte autorizovaný servis Lancia.
Blikání kontrolky mpo dobu 60 sekund od na-
startování motoru nebo při dlouhém startování mo-
toru signalizuje poruchu systému žhavení. Pokud
motor naskočí, je možné s vozidlem normálně jezdit, ale je
třeba co nejdříve vyhledat autorizovaný servis Lancia.

174STARTOVÁNÍ MOTORU A JÍZDA S VOZIDLEM
V žádném případě nespouštějte motor tlačením, ta-
žením nebo rozjezdem z kopce. Takovým startová-
ním by mohlo do katalyzátoru natéct palivo a ne-
napravitelně jej poškodit.
ZAHŘÁTÍ MOTORU IHNED
PO NASTARTOVÁNÍ
Postupujte takto:
❍Pomalu se rozjeďte s motorem ve středních otáčkách bez
prudkých akcelerací.
❍Při prvních kilometrech nezatěžujte motor na plný výkon.
Doporučujeme počkat, až ručička ukazatele teploty chla-
dicí kapaliny motoru opustí výchozí polohu.VYPNUTÍ MOTORU
S motorem na volnoběh otočte klíček zapalování do polohy
STOP.
UPOZORNĚNÍ Po náročně jízdě dejte motoru před vy-
pnutím možnost, aby „nabral dech“. To znamená, že ho ne-
cháte běžet naprázdno, aby se snížila teplota v motorovém pro-
storu.
Protočení motoru jednorázovým prošlápnutím pe-
dálu akcelerace k ničemu neslouží, jen se zbytečně
spotřebuje palivo a navíc je to velmi škodlivé pro
motory s turbokompresorem.

STARTOVÁNÍ MOTORU A JÍZDA S VOZIDLEM181
3
S nasazenými sněhovými řetězy jezděte pomalu,
nanejvýš rychlostí 50 km/h. Vyhýbejte se výmolům,
výstupkům a obrubníkům. Nejezděte s nasazený-
mi řetězy dlouhé úseky po nezasněžené vozovce, abyste ne-
poškodili vozidlo a povrch vozovky.
SNĚHOVÉ ŘETĚZY
Použití sněhových řetězů je upraveno zákony příslušného stá-
tu.
Sněhové řetězy je nutno nasadit pouze na pneumatiky před-
ních (hnacích) kol.
Po ujetí několika desítek metrů s nasazenými sněhovými ře-
tězy zkontrolujte, zda jsou řádně napnuty.
UPOZORNĚNÍ Sněhové řetězy se nesmějí nasadit na nou-
zové rezervní kolo. Pokud píchnete přední pneumatiku a je
třeba nasadit sněhové řetězy, namontujte dopředu zadní kolo
a namísto něj nouzové rezervní kolo. Vpředu tak budete mít
dvě hnací kola normálního rozměru, na něž bude možné sně-
hové řetězy nasadit.
DLOUHODOBÉ ODSTAVENÍ VOZU
Jestliže má být vůz odstaven na dobu delší než jeden měsíc,
doporučujeme učinit následující opatření:
❍Odstavte vozidlo v krytém, suchém a pokud možno vě-
traném prostoru;
❍Zařaďte rychlostní stupeň;
❍Parkovací brzdu nechte odbrzděnou;
❍Odpojte zápornou svorku od pólu baterie (u verzí se sys-
témem Start&Stop viz „Systém Start&Stop“ v “1” kapi-
tole);
❍Očistěte a ošetřete nalakované díly konzervačními pří-
pravky;
❍Lesklé kovové díly vozidla očistěte a ošetřete speciálními
přípravky, které jsou běžně k dostání;
❍Gumičky stíračů předního skla a předních světlometů po-
sypte mastkem a odklopte je od skel;
❍Pootevřete okna;
❍Přikryjte vozidlo plachtou z tkaniny nebo děrovaného plas-
tu. Nepoužívejte plachtu z plastu bez otvorů, protože ne-
umožňuje odpařování vlhkosti z povrchu vozu;
❍Nahustěte pneumatiky na tlak o 0,5 bar vyšší, než je nor-
málně předepsaná hodnota, kontrolujte pravidelně tlak
v pneumatikách;
❍nevypouštějte chladicí soustavu motoru.

V NOUZI185
4
Při startování motoru postupujte takto:
❍vhodným kabelem spojte plusové svorky obou akumulá-
torů (značka + u svorky);
❍druhým kabelem propojte minusovou svorku (-) pomoc-
né baterie s kostrou E
na motoru nebo na převodovce star-
tovaného vozidla;
❍nastartujte motor;
❍po nastartování motoru odstraňte kabely v opačném po-
řadí, než je uvedeno výše.
U verzí se systémem Start&Stop je postup startování moto-
ru s pomocnou baterií popsán v oddílu „Systém Start&Stop“
v „1“ . kapitole.
Pokud se po několika pokusech nepodaří motor nastartovat,
nepodnikejte další zbytečné pokusy a obraťte se na autorizo-
vaný servis Lancia.
UPOZORNĚNÍ Nespojujte přímo záporné svorky obou ba-
terií: případné jiskry by mohly zapálit výbušný plyn, který by
mohl uniknout z baterie. Je-li pomocná baterie nainstalova-
ná ve druhém vozidle, je třeba zabránit tomu, aby mezi tím-
to vozidlem a vozidlem s vybitou baterií došlo k náhodnému
kontaktu kovových částí.STARTOVÁNÍ MOTORU SETRVAČNOSTÍ
Je přísně zakázáno startovat motor roztlačováním, tažením ne-
bo rozjezdem z kopce.
Takovými manévry by mohlo do katalyzátoru natéct palivo
a nenapravitelně jej poškodit.
UPOZORNĚNÍ Dokud motor neběží, nepracuje posilovač
brzd ani posilovač řízení, a proto je nutné na pedál brzdy i na
volant vyvíjet vyšší sílu než obvykle.

220V NOUZI

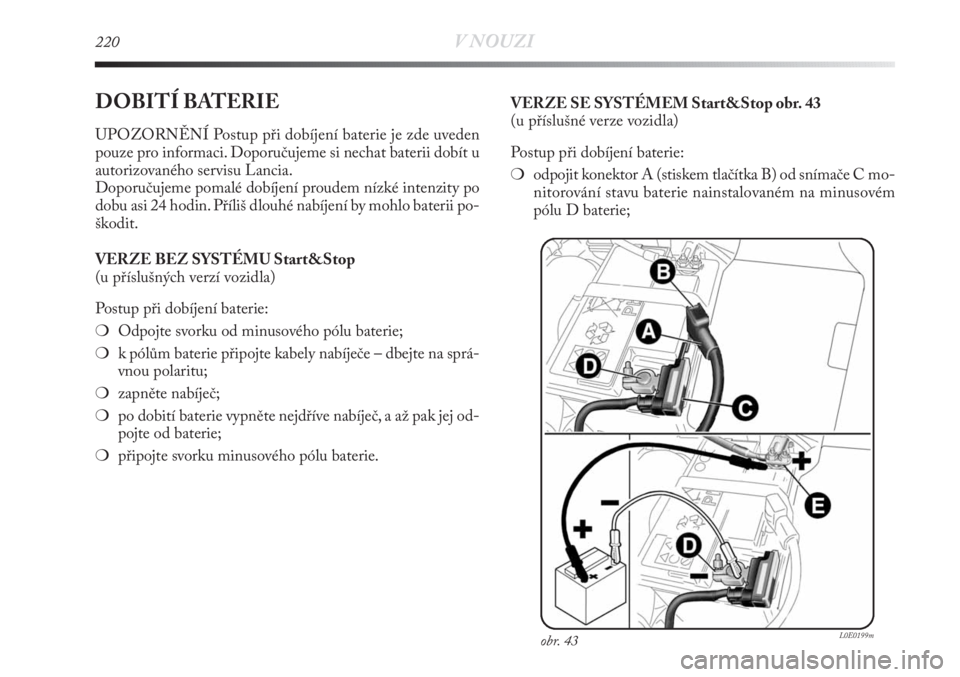

DOBITÍ BATERIE
UPOZORNĚNÍ Postup při dobíjení baterie je zde uveden
pouze pro informaci. Doporučujeme si nechat baterii dobít u
autorizovaného servisu Lancia.
Doporučujeme pomalé dobíjení proudem nízké intenzity po
dobu asi 24 hodin. Příliš dlouhé nabíjení by mohlo baterii po-
škodit.
VERZE BEZ SYSTÉMU Start&Stop
(u příslušných verzí vozidla)
Postup při dobíjení baterie:
❍Odpojte svorku od minusového pólu baterie;
❍k pólům baterie připojte kabely nabíječe – dbejte na sprá-
vnou polaritu;
❍zapněte nabíječ;
❍po dobití baterie vypněte nejdříve nabíječ, a až pak jej od-
pojte od baterie;
❍připojte svorku minusového pólu baterie.VERZE SE SYSTÉMEM Start&Stop obr. 43
(u příslušné verze vozidla)
Postup při dobíjení baterie:
❍odpojit konektor A (stiskem tlačítka B) od snímače C mo-
nitorování stavu baterie nainstalovaném na minusovém
pólu D baterie;
obr. 43L0E0199m

222V NOUZI
Při tažení vozidla mějte na paměti, že posilovače
brzd a řízení nepracují. Proto je nutné při ovlá-
dání pedálem brzdy a volantu vyvinout daleko vět-
ší úsilí. Nepoužívejte k tažení pružná lana; vyvarujte se
škubání vozidlem. Při tažení kontrolujte, zda upevnění
spojovacího kloubu nepoškodí díly v těsném kontaktu. Při
tažení vozidla je nutno dodržovat všechna ustanovení Pra-
videl silničního provozu ohledně tažných zařízení
a chování v silničním provozu. Nestartujte motor vleče-
ného vozidla. Před zašroubováním tažného okna očistěte
pečlivě závitové lůžko. Před tažením vozu zkontrolujte,
zda je oko zašroubované na doraz.
Přední a zadní tažné oko se smějí používat pouze
k tažení na silnici. Tažení je povoleno pouze na
krátkou vzdálenost a při použití pomůcky povole-
né dopravními předpisy (tažná tyč), při manipulaci během
přípravy k tažení, nebo při přepravě dopravním pro-
středkem. Háky se NESMĚJÍ používat pro tažení vozid-
la mimo vozovku nebo v přítomnosti překážek a/nebo pro
tažení lany či jinými nepevnými prostředky. Při dodrže-
ní výše uvedených podmínek je nutno při tažení postupo-
vat tak, aby se obě vozidla (táhnoucí i tažené) nacházela
pokud možno ve stejné podélné ose.
obr. 45L0E0091m
Než začnete vozidlo táhnout, otočte klíč ve spínací
skříňce do polohy MAR a pak do polohy STOP,
avšak nevytahujte jej ze spínací skříňky. Vytaže-
ním klíčku by se automaticky zamknul zámek řízení a ne-
bylo by možné natáčet kola.
❍zašroubujte vlečné oko na zadní nebo přední závitový čep.
