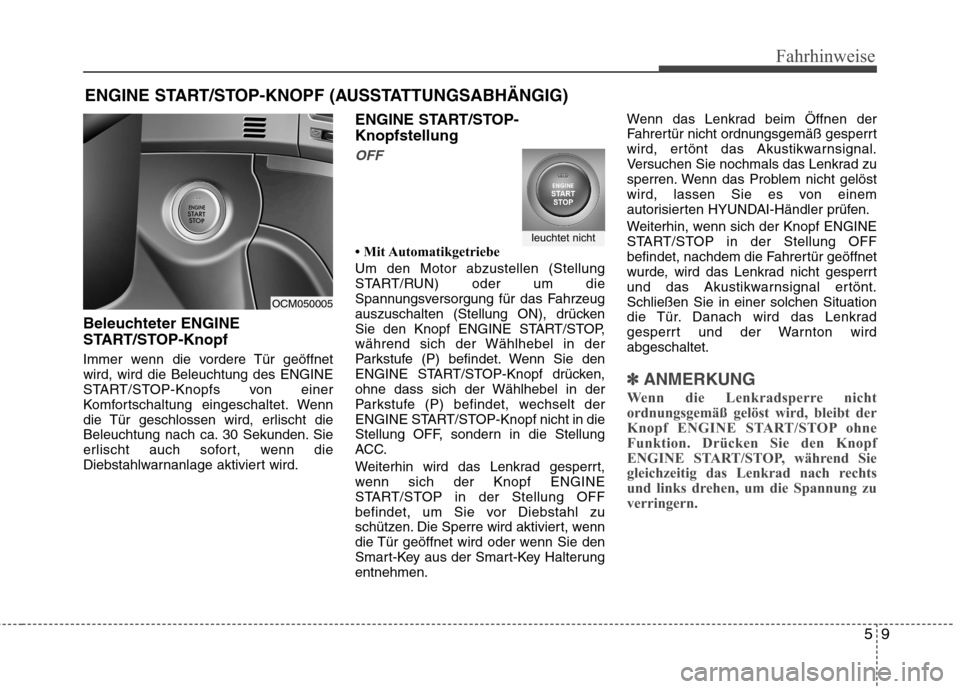

Fahrhinweise
Beleuchteter ENGINE
START/STOP-Knopf
Immer wenn die vordere Tür geöffnet wird, wird die Beleuchtung des ENGINE
START/STOP-Knopfs von einer
Komfortschaltung eingeschaltet. Wenn
die Tür geschlossen wird, erlischt die
Beleuchtung nach ca. 30 Sekunden. Sie
erlischt auch sofort, wenn die
Diebstahlwarnanlage aktiviert wird.ENGINE START/STOP- Knopfstellung
OFF
 Mit Automatikgetriebe Um den Motor abzustellen (Stellung
START/RUN) oder um die
Spannungsversorgung für das Fahrzeug
auszuschalten (Stellung ON), drücken
Sie den Knopf ENGINE START/STOP,
während sich der Wählhebel in der
Parkstufe (P) befindet. Wenn Sie den
ENGINE START/STOP-Knopf drücken,
ohne dass sich der Wählhebel in der
Parkstufe (P) befindet, wechselt der
ENGINE START/STOP-Knopf nicht in die
Stellung OFF, sondern in die Stellung
ACC.
Weiterhin wird das Lenkrad gesperrt,
wenn sich der Knopf ENGINE
START/STOP in der Stellung OFF
befindet, um Sie vor Diebstahl zu
schützen. Die Sperre wird aktiviert, wenn
die Tür geöffnet wird oder wenn Sie den
Smart-Key aus der Smart-Key Halterungentnehmen.Wenn das Lenkrad beim Öffnen der
Fahrertür nicht ordnungsgemäß gesperrt
wird, ertönt das Akustikwarnsignal.
Versuchen Sie nochmals das Lenkrad zu
sperren. Wenn das Problem nicht gelöst
wird, lassen Sie es von einem
autorisierten HYUNDAI-Händler prüfen.
Weiterhin, wenn sich der Knopf ENGINE
START/STOP in der Stellung OFF
befindet, nachdem die Fahrertür geöffnet
wurde, wird das Lenkrad nicht gesperrt
und das Akustikwarnsignal ertönt.Schließen Sie in einer solchen Situation
die Tür. Danach wird das Lenkrad
gesperrt und der Warnton wirdabgeschaltet.
✽✽

ANMERKUNG
Wenn die Lenkradsperre nicht
ordnungsgemäß gelöst wird, bleibt der
Knopf ENGINE START/STOP ohne
Funktion. Drücken Sie den Knopf
ENGINE START/STOP, während Sie
gleichzeitig das Lenkrad nach rechts
und links drehen, um die Spannung zu
verringern.
ENGINE START/STOP-KNOPF (AUSSTATTUNGSABHÄNGIG)
leuchtet nicht
OCM050005

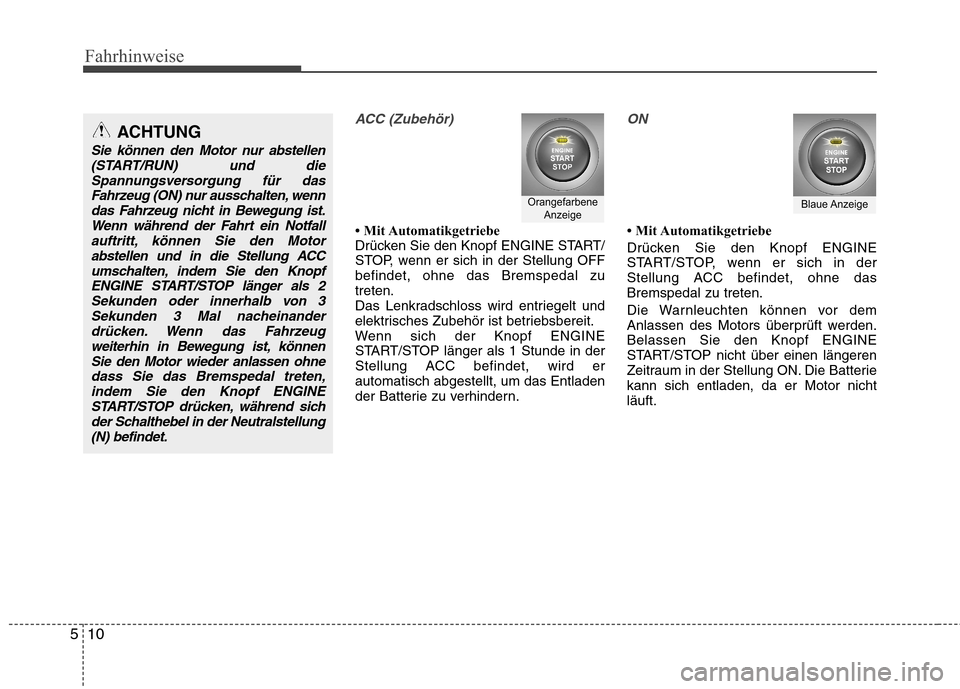

Fahrhinweise
10
5
ACC (Zubehör)
 Mit Automatikgetriebe
Drücken Sie den Knopf ENGINE START/
STOP, wenn er sich in der Stellung OFFbefindet, ohne das Bremspedal zutreten.
Das Lenkradschloss wird entriegelt und
elektrisches Zubehör ist betriebsbereit.
Wenn sich der Knopf ENGINE
START/STOP länger als 1 Stunde in der
Stellung ACC befindet, wird erautomatisch abgestellt, um das Entladen
der Batterie zu verhindern.
ON
 Mit Automatikgetriebe
Drücken Sie den Knopf ENGINE
START/STOP, wenn er sich in der
Stellung ACC befindet, ohne dasBremspedal zu treten.
Die Warnleuchten können vor dem
Anlassen des Motors überprüft werden.Belassen Sie den Knopf ENGINE
START/STOP nicht über einen längeren
Zeitraum in der Stellung ON. Die Batteriekann sich entladen, da er Motor nichtläuft.
Orangefarbene
AnzeigeBlaue Anzeige
ACHTUNG
Sie können den Motor nur abstellen
(START/RUN) und die
Spannungsversorgung für dasFahrzeug (ON) nur ausschalten, wenndas Fahrzeug nicht in Bewegung ist. Wenn während der Fahrt ein Notfall
auftritt, können Sie den Motorabstellen und in die Stellung ACCumschalten, indem Sie den Knopf
ENGINE START/STOP länger als 2Sekunden oder innerhalb von 3Sekunden 3 Mal nacheinanderdrücken. Wenn das Fahrzeug
weiterhin in Bewegung ist, könnenSie den Motor wieder anlassen ohnedass Sie das Bremspedal treten,indem Sie den Knopf ENGINE
START/STOP drücken, während sichder Schalthebel in der Neutralstellung(N) befindet.

511
Fahrhinweise
START/RUN
 Mit Automatikgetriebe Um den Motor anzulassen, treten Sie
das Bremspedal und drücken Sie den
ENGINE START/STOP-Knopf, während
sich der Wählhebel in der Parkstufe (P)
oder in der Neutralstufe (N) befindet.Lassen Sie den Motor zu Ihrer eigenen
Sicherheit nur an, wenn sich der
Wählhebel in die Parkstufe (P) befindet.
✽✽
ANMERKUNG
Wenn Sie den ENGINE START/STOP-
Knopf drücken, ohne bei Fahrzeugen
mit Automatikgetriebe das Bremspedal
zu treten, wird der Motor nicht
angelassen und die Funktion des
ENGINE START/STOP-Knopfs ändert
sich wie folgt:
OFF ➔
➔
ACC ➔➔
ON ➔➔
OFF oder ACC ✽
✽

ANMERKUNG
Wenn Sie den Knopf ENGINE
START/STOP über einen langen
Zeitraum in der Stellung ACC oder ON
belassen, wird die Batterie entladen.
VORSICHT
Drücken Sie niemals während der Fahrt den ENGINE START/STOP-
Knopf. Dies würde zu einem
Verlust der Kontrolle über die
Lenkung und zu einer reduzierten
Bremsfunktion führen, was zu
einem Unfall führen könnte.
Das Lenkradschloss ist kein Ersatz für die Feststellbremse.
Bevor Sie den Fahrersitz
verlassen, stellen Sie immer
sicher, dass sich der Wählhebel in
der Parkstufe (P) befindet,
betätigen Sie die Feststellbremse
vollständig und stellen Sie den
Motor ab. Wenn diese
Vorsichtshinweise nicht befolgt
werden, kann sich das Fahrzeug
plötzlich und unerwartet in
Bewegung setzen.
(Fortsetzung)
(Fortsetzung)
Greifen Sie während der Fahrtniemals durch das Lenkrad
hindurch zum ENGINE START/
STOP-Knopf oder zu anderen
Bedienelementen. Ihr Arm oder
Ihre Hand in diesem Bereich
könnte verursachen, dass Sie die
Kontrolle über das Fahrzeug
verlieren, was zu einem Unfall und
schweren oder tödlichen
Verletzungen führen könnte.
Legen Sie keine losen Gegenstände rings um den
Fahrersitz auf den Boden, da sich
diese Gegenstände während der
Fahrt bewegen, den Fahrer
beeinträchtigen und zu einemUnfall führen können.
Ieuchtet nicht

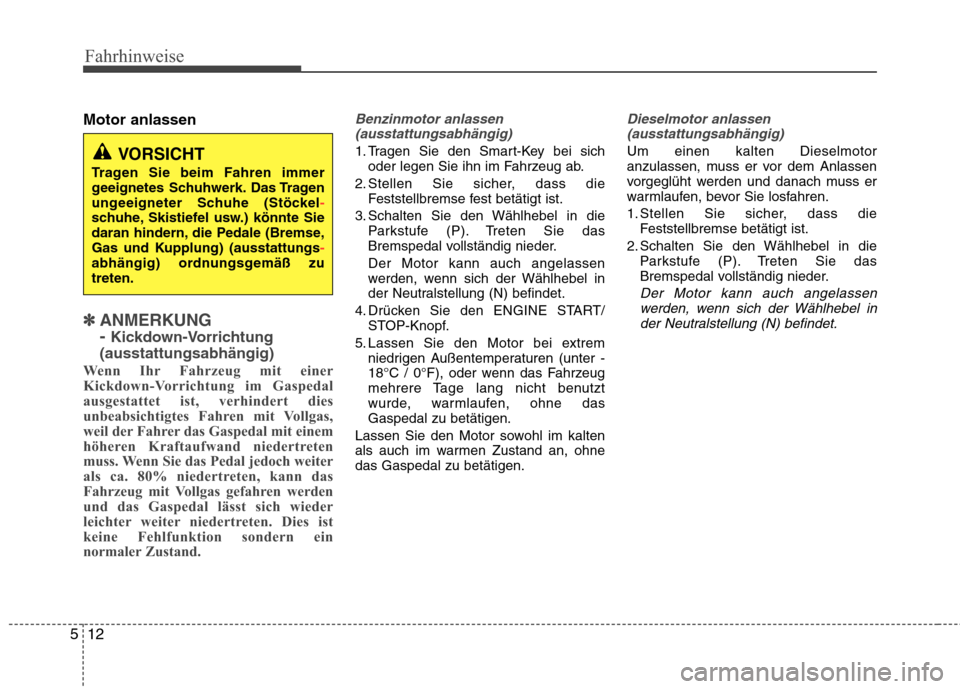

Fahrhinweise
12
5
Motor anlassen
✽✽
ANMERKUNG - Kickdown-Vorrichtung
(ausstattungsabhängig)
Wenn Ihr Fahrzeug mit einer
Kickdown-Vorrichtung im Gaspedal
ausgestattet ist, verhindert dies
unbeabsichtigtes Fahren mit Vollgas,
weil der Fahrer das Gaspedal mit einem
höheren Kraftaufwand niedertreten
muss. Wenn Sie das Pedal jedoch weiter
als ca. 80% niedertreten, kann das
Fahrzeug mit Vollgas gefahren werden
und das Gaspedal lässt sich wieder
leichter weiter niedertreten. Dies ist
keine Fehlfunktion sondern ein
normaler Zustand.
Benzinmotor anlassen (ausstattungsabhängig)
1. Tragen Sie den Smart-Key bei sich oder legen Sie ihn im Fahrzeug ab.
2. Stellen Sie sicher, dass die Feststellbremse fest betätigt ist.
3. Schalten Sie den Wählhebel in die Parkstufe (P). Treten Sie das
Bremspedal vollständig nieder. Der Motor kann auch angelassen
werden, wenn sich der Wählhebel in
der Neutralstellung (N) befindet.
4. Drücken Sie den ENGINE START/ STOP-Knopf.
5. Lassen Sie den Motor bei extrem niedrigen Außentemperaturen (unter -
18°C / 0°F), oder wenn das Fahrzeug
mehrere Tage lang nicht benutzt
wurde, warmlaufen, ohne dasGaspedal zu betätigen.
Lassen Sie den Motor sowohl im kalten
als auch im warmen Zustand an, ohnedas Gaspedal zu betätigen.
Dieselmotor anlassen (ausstattungsabhängig)
Um einen kalten Dieselmotor
anzulassen, muss er vor dem Anlassen
vorgeglüht werden und danach muss er
warmlaufen, bevor Sie losfahren.
1. Stellen Sie sicher, dass die Feststellbremse betätigt ist.
2. Schalten Sie den Wählhebel in die Parkstufe (P). Treten Sie das
Bremspedal vollständig nieder.
Der Motor kann auch angelassen
werden, wenn sich der Wählhebel inder Neutralstellung (N) befindet.
VORSICHT
Tragen Sie beim Fahren immer
geeignetes Schuhwerk. Das Tragen
ungeeigneter Schuhe (Stöckel
-schuhe, Skistiefel usw.) könnte Sie
daran hindern, die Pedale (Bremse,
Gas und Kupplung) (ausstattungs
-abhängig) ordnungsgemäß zu treten.

513

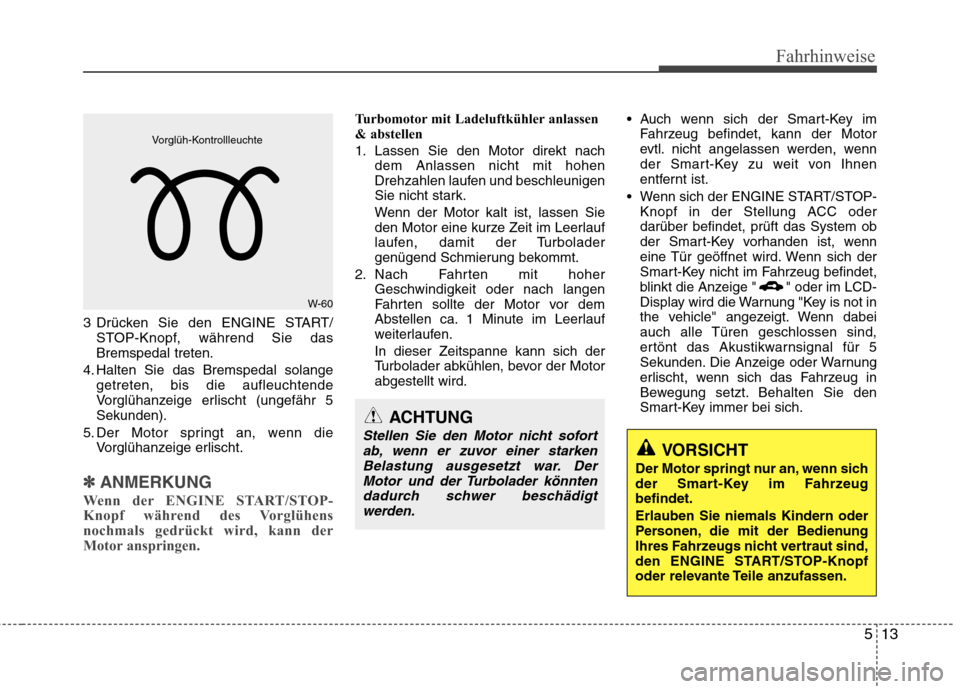

Fahrhinweise
3 Drücken Sie den ENGINE START/STOP-Knopf, während Sie das Bremspedal treten.
4. Halten Sie das Bremspedal solange getreten, bis die aufleuchtende
Vorglühanzeige erlischt (ungefähr 5Sekunden).
5. Der Motor springt an, wenn die Vorglühanzeige erlischt.
✽✽
ANMERKUNG
Wenn der ENGINE START/STOP-
Knopf während des Vorglühens
nochmals gedrückt wird, kann der
Motor anspringen.
Turbomotor mit Ladeluftkühler anlassen
& abstellen
1. Lassen Sie den Motor direkt nach dem Anlassen nicht mit hohen
Drehzahlen laufen und beschleunigen
Sie nicht stark.
Wenn der Motor kalt ist, lassen Sie den Motor eine kurze Zeit im Leerlauf
laufen, damit der Turbolader
genügend Schmierung bekommt.
2. Nach Fahrten mit hoher Geschwindigkeit oder nach langen
Fahrten sollte der Motor vor dem
Abstellen ca. 1 Minute im Leerlauf
weiterlaufen. In dieser Zeitspanne kann sich der
Turbolader abkühlen, bevor der Motorabgestellt wird. Auch wenn sich der Smart-Key im
Fahrzeug befindet, kann der Motor
evtl. nicht angelassen werden, wenn
der Smart-Key zu weit von Ihnen
entfernt ist.
Wenn sich der ENGINE START/STOP- Knopf in der Stellung ACC oderdarüber befindet, prüft das System ob
der Smart-Key vorhanden ist, wenn
eine Tür geöffnet wird. Wenn sich der
Smart-Key nicht im Fahrzeug befindet,
blinkt die Anzeige " " oder im LCD-
Display wird die Warnung "Key is not in
the vehicle" angezeigt. Wenn dabei
auch alle Türen geschlossen sind,
ertönt das Akustikwarnsignal für 5
Sekunden. Die Anzeige oder Warnung
erlischt, wenn sich das Fahrzeug in
Bewegung setzt. Behalten Sie den
Smart-Key immer bei sich.
W-60
Vorglüh-Kontrollleuchte
ACHTUNG
Stellen Sie den Motor nicht sofort
ab, wenn er zuvor einer starken
Belastung ausgesetzt war. DerMotor und der Turbolader könnten dadurch schwer beschädigtwerden.
VORSICHT
Der Motor springt nur an, wenn sich
der Smart-Key im Fahrzeugbefindet. Erlauben Sie niemals Kindern oder
Personen, die mit der Bedienung
Ihres Fahrzeugs nicht vertraut sind,
den ENGINE START/STOP-Knopf
oder relevante Teile anzufassen.

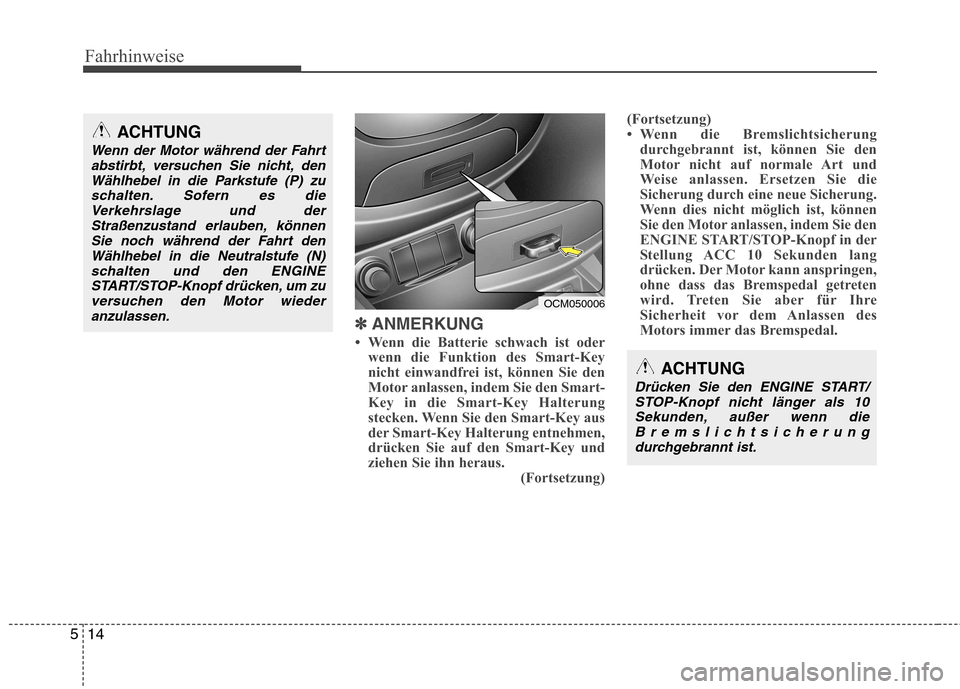

Fahrhinweise
14
5
✽✽
ANMERKUNG
 Wenn die Batterie schwach ist oder wenn die Funktion des Smart-Key
nicht einwandfrei ist, können Sie den
Motor anlassen, indem Sie den Smart-
Key in die Smart-Key Halterung
stecken. Wenn Sie den Smart-Key aus
der Smart-Key Halterung entnehmen,
drücken Sie auf den Smart-Key und
ziehen Sie ihn heraus. (Fortsetzung)(Fortsetzung)
 Wenn die Bremslichtsicherung
durchgebrannt ist, können Sie den
Motor nicht auf normale Art und
Weise anlassen. Ersetzen Sie die
Sicherung durch eine neue Sicherung.
Wenn dies nicht möglich ist, können
Sie den Motor anlassen, indem Sie den
ENGINE START/STOP-Knopf in der
Stellung ACC 10 Sekunden lang
drücken. Der Motor kann anspringen,
ohne dass das Bremspedal getreten
wird. Treten Sie aber für Ihre
Sicherheit vor dem Anlassen des
Motors immer das Bremspedal.
ACHTUNG
Drücken Sie den ENGINE START/
STOP-Knopf nicht länger als 10
Sekunden, außer wenn dieBremslichtsicherungdurchgebrannt ist.
ACHTUNG
Wenn der Motor während der Fahrt abstirbt, versuchen Sie nicht, den
Wählhebel in die Parkstufe (P) zuschalten. Sofern es dieVerkehrslage und der Straßenzustand erlauben, können
Sie noch während der Fahrt denWählhebel in die Neutralstufe (N)schalten und den ENGINE
START/STOP-Knopf drücken, um zuversuchen den Motor wiederanzulassen.
OCM050006

69

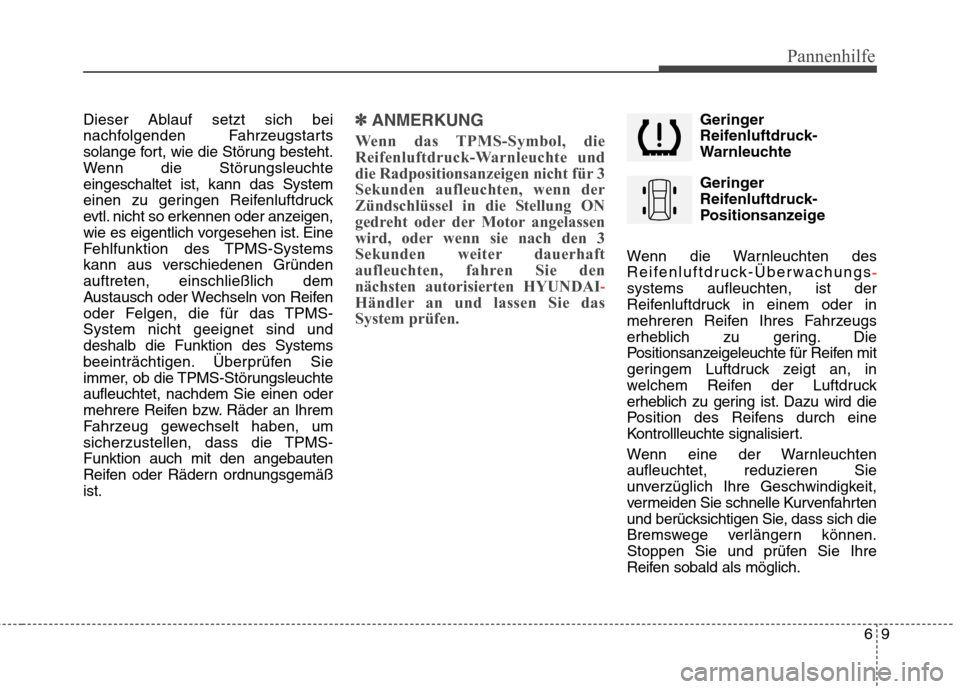

Pannenhilfe
Dieser Ablauf setzt sich bei
nachfolgenden Fahrzeugstarts
solange fort, wie die Störung besteht.
Wenn die Störungsleuchteeingeschaltet ist, kann das System
einen zu geringen Reifenluftdruck
evtl. nicht so erkennen oder anzeigen,
wie es eigentlich vorgesehen ist. Eine
Fehlfunktion des TPMS-Systems
kann aus verschiedenen Gründenauftreten, einschließlich dem
Austausch oder Wechseln von Reifen
oder Felgen, die für das TPMS-System nicht geeignet sind unddeshalb die Funktion des Systems
beeinträchtigen. Überprüfen Sie
immer, ob die TPMS-Störungsleuchteaufleuchtet, nachdem Sie einen oder
mehrere Reifen bzw. Räder an Ihrem
Fahrzeug gewechselt haben, um
sicherzustellen, dass die TPMS-Funktion auch mit den angebauten
Reifen oder Rädern ordnungsgemäßist.✽✽ANMERKUNG
Wenn das TPMS-Symbol, die
Reifenluftdruck-Warnleuchte und
die Radpositionsanzeigen nicht für 3Sekunden aufleuchten, wenn der
Zündschlüssel in die Stellung ON
gedreht oder der Motor angelassen
wird, oder wenn sie nach den 3
Sekunden weiter dauerhaft
aufleuchten, fahren Sie dennächsten autorisierten HYUNDAI
-
Händler an und lassen Sie das System prüfen.
Geringer
Reifenluftdruck-
Warnleuchte
Geringer
Reifenluftdruck-
Positionsanzeige
Wenn die Warnleuchten des
Reifenluftdruck-Überwachungs
-
systems aufleuchten, ist der
Reifenluftdruck in einem oder in
mehreren Reifen Ihres Fahrzeugs
erheblich zu gering. Die
Positionsanzeigeleuchte für Reifen mit
geringem Luftdruck zeigt an, in
welchem Reifen der Luftdruck
erheblich zu gering ist. Dazu wird die
Position des Reifens durch eine
Kontrollleuchte signalisiert.
Wenn eine der Warnleuchten aufleuchtet, reduzieren Sie
unverzüglich Ihre Geschwindigkeit,
vermeiden Sie schnelle Kurvenfahrten
und berücksichtigen Sie, dass sich die
Bremswege verlängern können.
Stoppen Sie und prüfen Sie Ihre
Reifen sobald als möglich.

759
Wartung

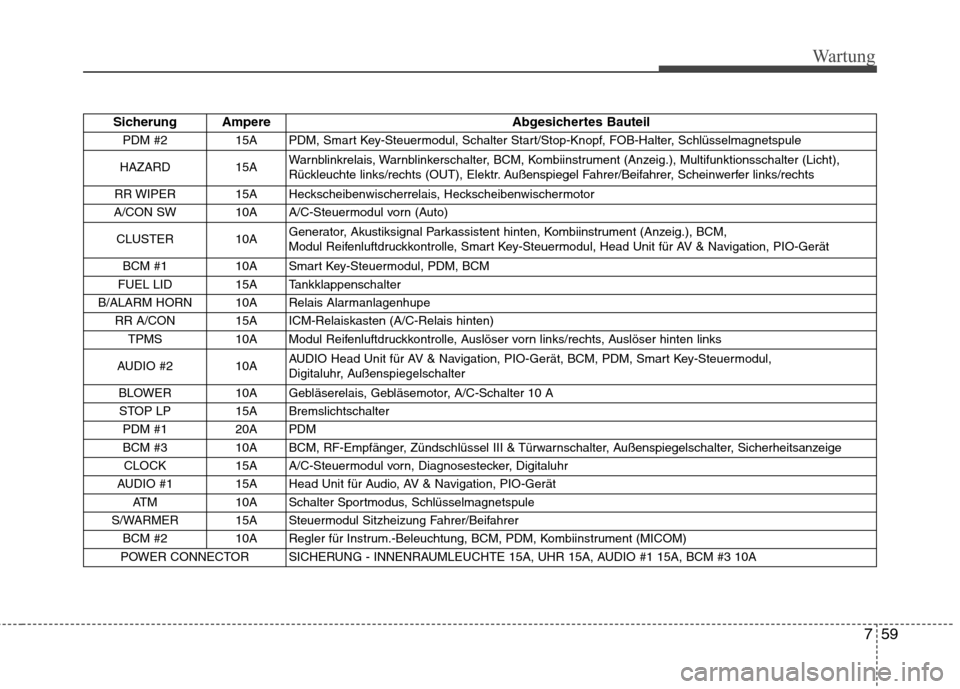

Sicherung AmpereAbgesichertes Bauteil
PDM #2 15A PDM, Smart Key-Steuermodul, Schalter Start/Stop-Knopf, FOB-Halter, Schlüsselmagnetspule
HAZARD 15A Warnblinkrelais, Warnblinkerschalter, BCM, Kombiinstrument (Anzeig.), Multifunktionsschalter (Licht),
Rückleuchte links/rechts (OUT), Elektr. Außenspiegel Fahrer/Beifahrer, Scheinwerfer links/rechts
RR WIPER 15A Heckscheibenwischerrelais, Heckscheibenwischermotor
A/CON SW 10A A/C-Steuermodul vorn (Auto)
CLUSTER 10A Generator, Akustiksignal Parkassistent hinten, Kombiinstrument (Anzeig.), BCM,
Modul Reifenluftdruckkontrolle, Smart Key-Steuermodul, Head Unit für AV & Navigation, PIO-Gerät
BCM #1 10A Smart Key-Steuermodul, PDM, BCM
FUEL LID 15A Tankklappenschalter
B/ALARM HORN 10A Relais Alarmanlagenhupe RR A/CON 15A ICM-Relaiskasten (A/C-Relais hinten)TPMS 10A Modul Reifenluftdruckkontrolle, Auslöser vorn links/rechts, Auslöser hinten links
AUDIO #2 10A AUDIO Head Unit für AV & Navigation, PIO-Gerät, BCM, PDM, Smart Key-Steuermodul,
Digitaluhr, Außenspiegelschalter
BLOWER 10A Gebläserelais, Gebläsemotor, A/C-Schalter 10 A STOP LP 15A Bremslichtschalter PDM #1 20A PDM
BCM #3 10A BCM, RF-Empfänger, Zündschlüssel III & Türwarnschalter, Außenspiegelschalter, Sicherheitsanzeige
CLOCK 15A A/C-Steuermodul vorn, Diagnosestecker, Digitaluhr
AUDIO #1 15A Head Unit für Audio, AV & Navigation, PIO-Gerät ATM 10A Schalter Sportmodus, Schlüsselmagnetspule
S/WARMER 15A Steuermodul Sitzheizung Fahrer/Beifahrer BCM #2 10A Regler für Instrum.-Beleuchtung, BCM, PDM, Kombiinstrument (MICOM)
POWER CONNECTOR SICHERUNG - INNENRAUMLEUCHTE 15A, UHR 15A, AUDIO #1 15A, BCM #3 10A
