2011 Hyundai Santa Fe двигатель

473
Характеристики автомобиля
«Press brake pedal to start engine»
(Выжмите педаль тормоза, чтобы
запустить двигатель)
Если кнопка запуска и остановки
двигателя переходит в положение
ACC дважды в результате
многократного нажатия этой кнопки
без нажатия педали тормоза, на ЖК
дисплее в течение 10 секунд
отображается данное сообщение. Оно
указывает, что необходимо выжать
педаль тормоза, чтобы запустить
двигатель.
«Shift to “P” position» (Переключите
коробку передач в положение P)
При попытке отключить двигатель,
когда рычаг переключения передач не
приведен в положение P (Парковка),
кнопка запуска и остановки двигателя
переходит в положение ACC. При
повторном нажатии кнопки она
переключается в положение ON (ВКЛ).
На ЖК дисплее в течение 10 секунд
отображается сообщение,
указывающее, что необходимо нажать
кнопку запуска и остановки двигателя,
установив рычаг переключения
передач в положение P (Парковка),
чтобы отключить двигатель.
Кроме того, в течение 10 секунд будет
подаваться звуковой сигнал. (при
наличии)«Remove key» (Извлеките ключ)
Если при выключении двигателя
электронный ключ находится в
держателе, данное сообщение
отображается на ЖК дисплее в
течение около 10 секунд. Кроме того,
индикатор держателя электронного
ключа мигает в течение 10 секунд.
Чтобы извлечь электронный ключ,
однократно нажмите на него, а затем
вытащите из держателя.
«Insert key» (Вставьте ключ)
При нажатии кнопки запуска и
остановки двигателя, когда сообщение
“Key is not detected” (Ключ не
определяется) отображается на ЖК
дисплее, появляется сообщение
«Insert key» (Вставьте ключ)
приблизительно на 10 секунд. Кроме
того, индикатор иммобилайзера и
индикатор держателя ключа мигают в
течение около 10 секунд.
«Press start button again»
(Повторно нажмите кнопку «ПУСК»)
Если кнопка запуска и остановки
двигателя не срабатывает в связи с
неисправностью соответствующей
системы, данное сообщение
отображается в течение 10 секунд, и
раздается звуковой сигнал, что
свидетельствует о необходимости
повторно нажать кнопку запуска и
остановки двигателя.
Звуковой сигнал отключается, если
кнопка запуска и остановки двигателя
срабатывает надлежащим образом,
или включается противоугонная
сигнализация.
Если данное предупреждение
отображается при каждом нажатии
кнопки запуска и остановки двигателя,
необходимо проверить соответст
-вующие системы автомобиля у
уполномоченного дилера HYUNDAI.

Характеристики автомобиля
74
4
«Shift to “P” or “N” to start the engine»
(Включите передачу P или N, чтобы
запустить двигатель)
При попытке запустить двигатель,
когда рычаг переключения передач не
приведен в положение P (Парковка)
или N (Нейтраль), данное сообщение
отображается на ЖК дисплее в
течение около 10 секунд.
Двигатель можно запустить в
нейтральной (N) передаче, но, тем не
менее, рекомендуется использовать
передачу P (Парковка).
«Press button while turn steering»
(Нажмите кнопку, поворачивая
рулевое колесо)
Если рулевое колесо не разблокировано
после нажатия кнопки запуска и
остановки двигателя, на дисплее в
течение 10 секунд отображается это
сообщение. Кроме того, раздается
звуковой сигнал, и индикатор кнопки
запуска и остановки двигателя мигает
в течение 10 секунд.
В этом случае нажмите данную кнопку,
одновременно поворачивая рулевое
колесо влево/вправо. «Check steering wheel lock»
(Проверьте блокировку рулевого
колеса)
Если рулевое колесо не заблокировано
после переключения кнопки запуска и
остановки двигателя в положение OFF
(ВЫКЛ), на дисплее в течение 10
секунд отображается это сообщ
ение.
Кроме того, раздается звуковой сигнал
длительностью 3 секунды, и индикатор
кнопки запуска и остановки двигателя
мигает в течение 10 секунд. Door open !
Открыта дверь (при наличии)
Этот индикатор горит, если дверь не
закрыта надежно.
Индикатор показывает, какая дверь
открыта.
Front Left Low Tire pressure
Front Right Low Tire pressure
Rear Left Low Tire pressure
Rear Right Low Tire pressure
Низкое давление передней левой шины
Низкое давление передней правой
шины
Низкое давление задней левой шины
Низкое давление задней правой шины
(при наличии)
Контрольная лампа позиции низкого
давления шин показывает, в какой
именно шине существенно понижено
давление воздуха.
Low Fuel !
Низкий уровень топлива
(при наличии)
Эта контрольная лампа показывает,
что топливный бак почти пуст.

Характеристики автомобиля
96
4

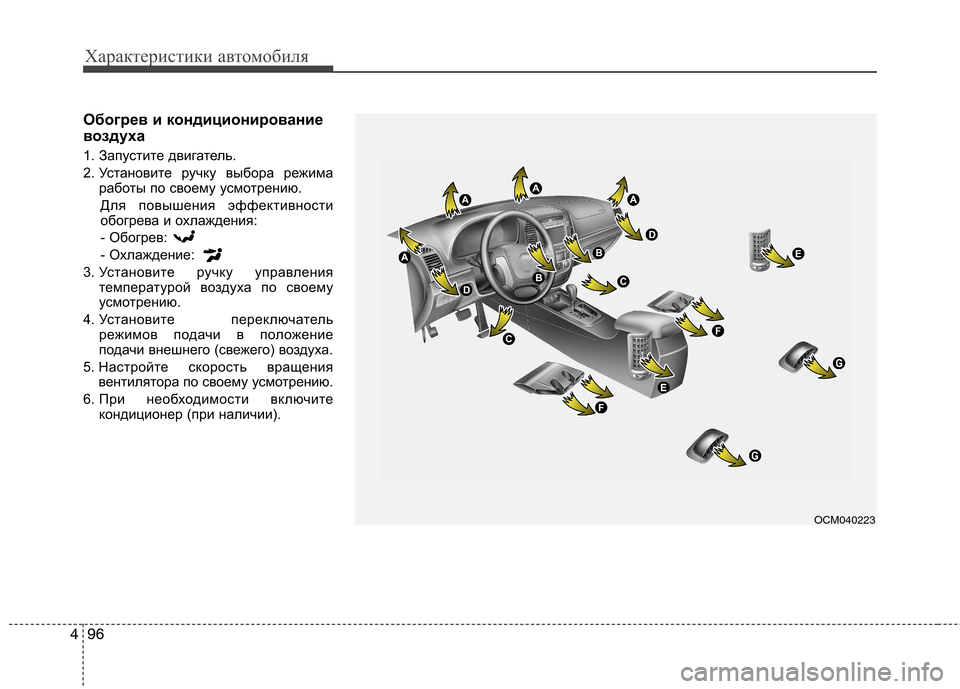

Обогрев и кондиционирование
воздуха
1. Запустите двигатель.
2. Установите ручку выбора режима
работы по своему усмотрению.
Для повышения эффективности
обогрева и охлаждения:- Обогрев:
- Охлаждение:
3. Установите ручку управления температурой воздуха по своему
усмотрению.
4. Установите переключатель режимов подачи в положение
подачи внешнего (свежего) воздуха.
5. Настройте скорость вращения вентилятора по своему усмотрению.
6. При необходимости включите кондиционер (при наличии).
OCM040223

Характеристики автомобиля
102
4

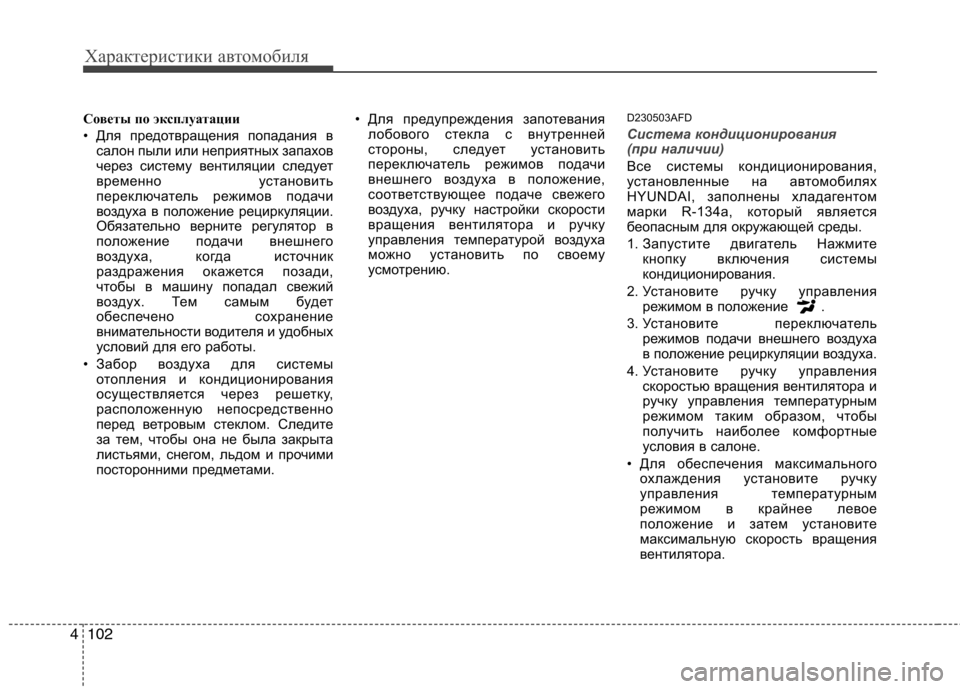

Советы по эксплуатации
• Для предотвращения попадания в
салон пыли или неприятных запахов
через систему вентиляции следует
временно установить
переключатель режимов подачи
воздуха в положение рециркуляции.
Обязательно верните регулятор в
положение подачи внешнего
воздуха, когда источник
раздражения окажется позади,
чтобы в машину попадал свежий
воздух. Тем самым будет
обеспечено сохранение
внимательности водителя и удобных
условий для его работы.
• Забор воздуха для системы отопления и кондиционирования
осуществляется через решетку,
расположенную непосредственно
перед ветровым стеклом. Следите
за тем, чтобы она не была закрыта
листьями, снегом, льдом и прочими
посторонними предметами. • Для предупреждения запотевания
лобового стекла с внутренней
стороны, следует установить
переключатель режимов подачи
внешнего воздуха в положение,
соответствующее подаче свежего
воздуха, ручку настройки скорости
вращения вентилятора и ручку
управления температурой воздуха
можно установить по своему
усмотрению. D230503AFD
Система кондиционирования
(при наличии)
Все системы кондиционирования,
установленные на автомобилях
HYUNDAI, заполнены хладагентом
марки R-134a, который является
беопасным для окружающей среды.
1. Запустите двигатель Нажмите
кнопку включения системы
кондиционирования.
2. Установите ручку управления режимом в положение .
3. Установите переключатель режимов подачи внешнего воздуха
в положение рециркуляции воздуха.
4. Установите ручку управления скоростью вращения вентилятора и
ручку управления температурным
режимом таким образом, чтобы
получить наиболее комфортные
условия в салоне.
• Для обеспечения максимального охлаждения установите ручку
управления температурным
режимом в крайнее левое
положение и затем установите
максимальную скорость вращения
вентилятора.

Характеристики автомобиля
108
4108
4 ✽
✽

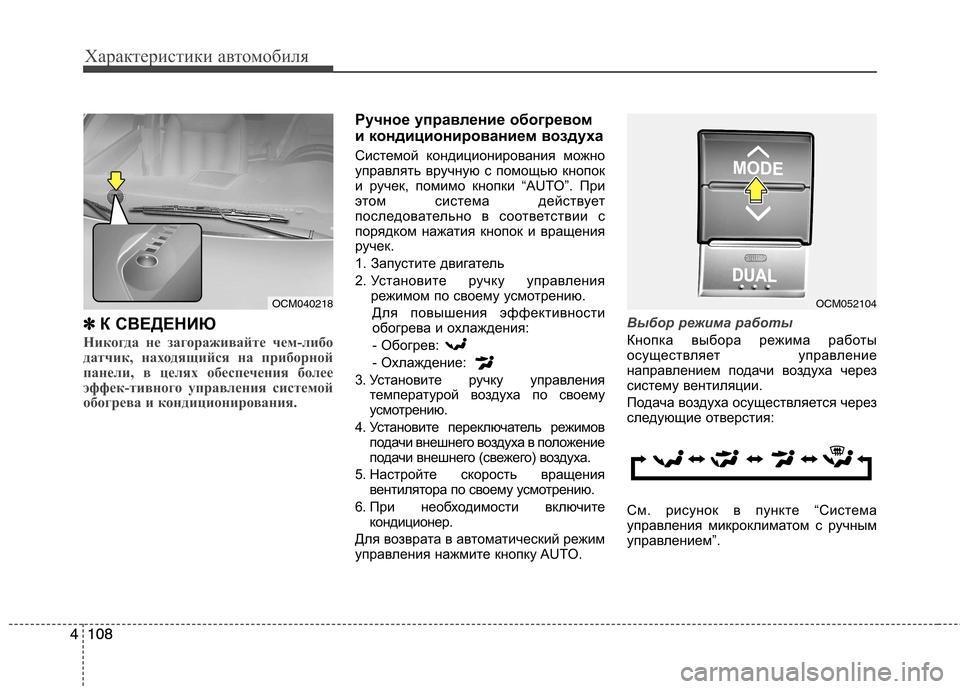

К СВЕДЕНИЮ
Никогда не загораживайте чем-либо
датчик, находящийся на приборной
панели, в целях обеспечения более
эффек-тивного управления системой
обогрева и кондиционирования.
Ручное управление обогревом
и кондиционированием воздуха
Системой кондиционирования можно
управлять вручную с помощью кнопок
и ручек, помимо кнопки “AUTO”. При
этом система действует
последовательно в соответствии с
порядком нажатия кнопок и вращения
ручек.
1. Запустите двигатель
2. Установите ручку управления
режимом по своему усмотрению.
Для повышения эффективности
обогрева и охлаждения:- Обогрев:
- Охлаждение:
3. Установите ручку управления температурой воздуха по своему
усмотрению.
4. Установите переключатель режимов подачи внешнего воздуха в положение
подачи внешнего (свежего) воздуха.
5. Настройте скорость вращения вентилятора по своему усмотрению.
6. При необходимости включите кондиционер.
Для возврата в автоматический режим
управления нажмите кнопку AUTO.
Выбор режима работы
Кнопка выбора режима работы
осуществляет управление
направлением подачи воздуха через
систему вентиляции.
Подача воздуха осуществляется через
следующие отверстия:
См. рисунок в пункте “Система
управления микроклиматом с ручным
управлением”.
OCM040218OCM052104

Управление автомобилем
2
5
E010000AUN

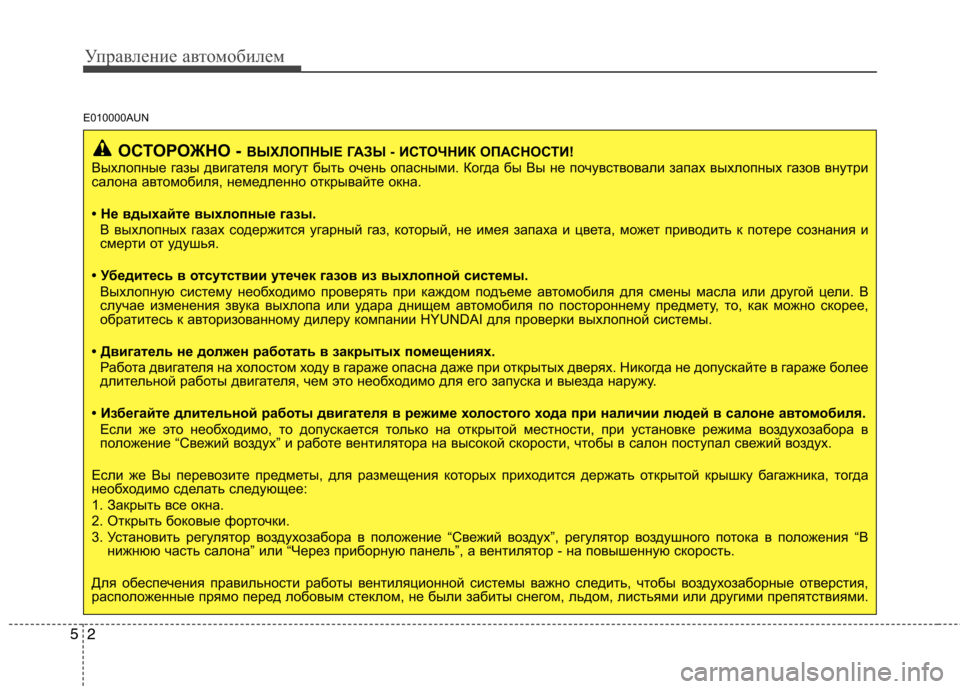

ОСТОРОЖНО - ВЫХЛОПНЫЕ ГАЗЫ - ИСТОЧНИК ОПАСНОСТИ!
Выхлопные газы двигателя могут быть очень опасными. Когда бы Вы не почувствовали запах выхлопных газов внутри
салона автомобиля, немедленно открывайте окна.
• Не вдыхайте выхлопные газы.
В выхлопных газах содержится угарный газ, который, не имея запаха и цвета, может приводить к потере сознания и
смерти от удушья.
• Убедитесь в отсутствии утечек газов из выхлопной сис темы.
Выхлопную систему необходимо проверять при каждом подъеме авто мобиля для смены масла или другой цели. В
случае изменения звука выхлопа или удара днищем автомоби ля по постороннему предмету, то, как можно скорее,
обратитесь к авторизованному дилеру компании HYUNDAI для п роверки выхлопной системы.
• Двигатель не должен работать в закрытых помещениях. Работа двигателя на холостом ходу в гараже опасна даже п ри открытых дверях. Никогда не допускайте в гараже более
длительной работы двигателя, чем это необходимо для ег о запуска и выезда наружу.
• Избегайте длительной работы двигателя в режиме холос того хода при наличии людей в салоне автомобиля.
Если же это необходимо, то допускается только на открытой местности, при установке режима воздухозабора в
положение “Свежий воздух” и работе вентилятора на высокой скорости, чтобы в салон поступал свежий воздух.
Если же Вы перевозите предметы, для размещения которых п риходится держать открытой крышку багажника, тогда
необходимо сделать следующее:
1. Закрыть все окна.
2. Открыть боковые форточки.
3. Установить регулятор воздухозабора в положение “Свежий воздух”, регулятор воздушного потока в положения “В
нижнюю часть салона” или “Через приборную панель”, а вентилятор - н а повышенную скорость.
Для обеспечения правильности работы вентиляционной системы в ажно следить, чтобы воздухозаборные отверстия,
расположенные прямо перед лобовым стеклом, не были заб иты снегом, льдом, листьями или другими препятствиями.

55
Управление автомобилем

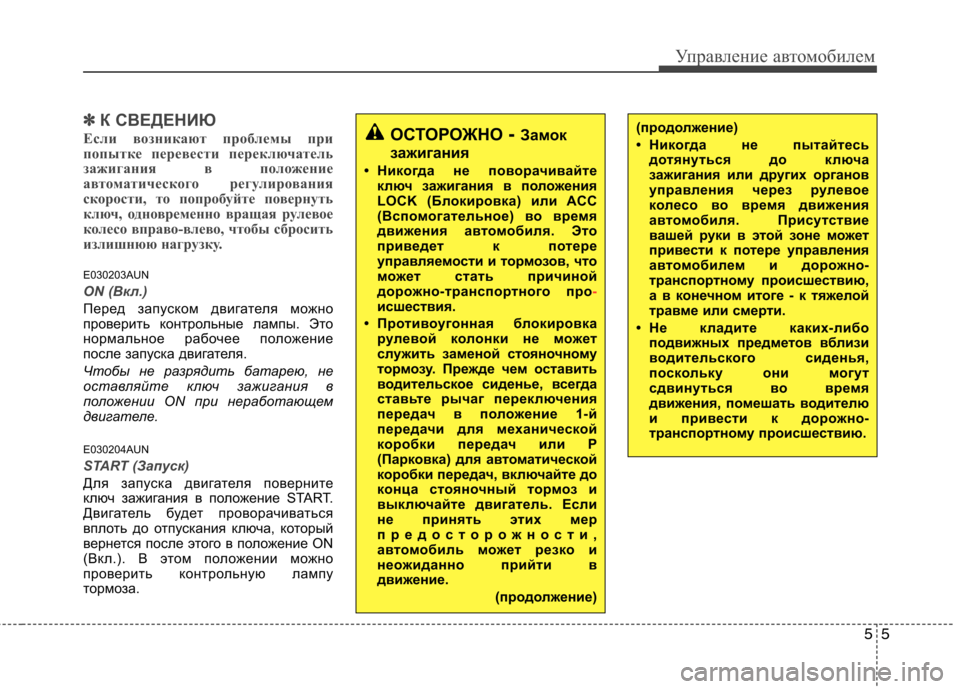

✽✽К СВЕДЕНИЮ
Если возникают проблемы при
попытке перевести переключатель
зажигания в положение
автоматического регулирования
скорости, то попробуйте повернуть
ключ, одновременно вращая рулевое
колесо вправо-влево, чтобы сбросить
излишнюю нагрузку.
E030203AUN
ON (Вкл.)
Перед запуском двигателя можно
проверить контрольные лампы. Это
нормальное рабочее положение
после запуска двигателя.
Чтобы не разрядить батарею, не
оставляйте ключ зажигания в
положении ON при неработающем
двигателе.
E030204AUN
START (Запуск)
Для запуска двигателя поверните
ключ зажигания в положение START.
Двигатель будет проворачиваться
вплоть до отпускания ключа, который
вернется после этого в положение ON
(Вкл.). В этом положении можно
проверить контрольную лампу
тормоза.
ОСТОРОЖНО - Замок
зажигания
• Никогда не поворачивайте ключ зажигания в по ложения
LOCK (Блокировка) или ACC
(Вспомогательное) во время
движения а втомобиля. Это
приведет к потере
управля емости и то рмозов, что
может стать причиной
дорожно-транспортного про
-исшествия.
• Противоугонная блокировка рулевой кол онки не может
служить заменой стояночному
тормозу. Пре жде чем оставить
водительское сиденье, всегда
ставьте рычаг переключения
передач в положение 1-й
передачи для механической
коробки передач или P
(Парковка) для а втоматической
коробки передач, включайте до
конца стояночный то рмоз и
выключайте двигатель. Если
не принять этих мер
предосторожности,
автом обиль может резко и
неожиданно прийти в
движение.
(продолжение)
(продолжение)
• Никогда не пытайтесьдотянуться до ключа
зажигания или других органов
управления через рулевое
колесо во время движения
автом обиля. Присутствие
вашей руки в этой зоне может
привести к потере управления
автом обилем и дорожно-
транспортному происшествию,
а в конечном итоге - к тяжелой
травме или смерти.
• Не кладите каких-либо подвижных предметов вблизи
водительского сиденья,
поскольку они могут
сдвинуться во время
движения, помешать водителю
и привести к дорожно-
транспортному происшествию.

Управление автомобилем
6
5
E040000AUN

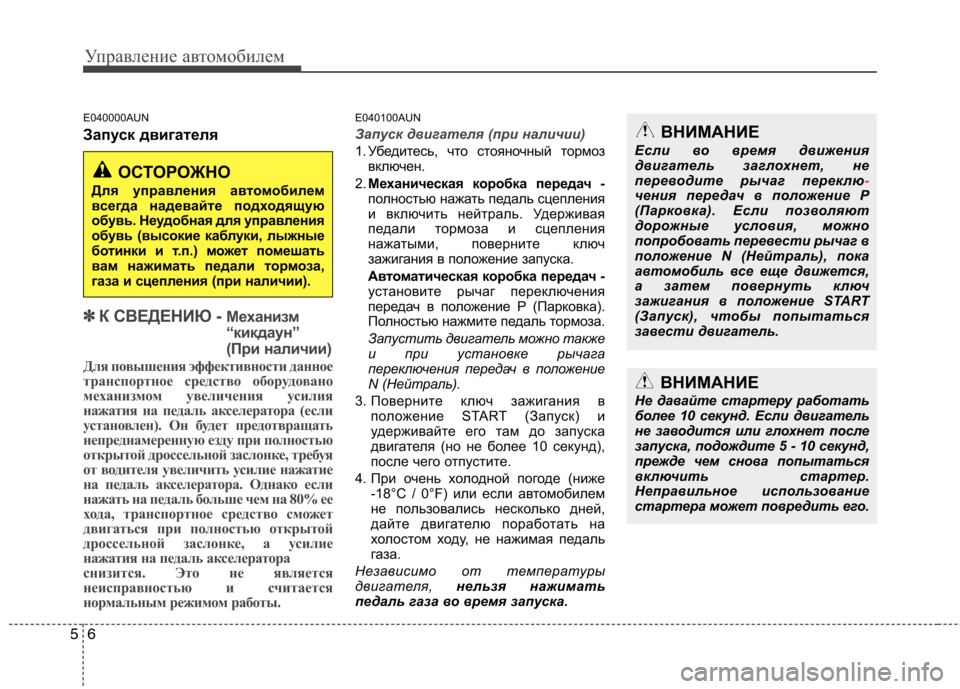

Запуск двигателя
✽✽
К СВЕДЕНИЮ - Механизм
“кикдаун”
(При наличии)
Для повышения эффективности данное
транспортное средство оборудовано
механизмом увеличения усилия
нажатия на педаль акселератора (если
установлен). Он будет предотвращать
непреднамеренную езду при полностью
открытой дроссельной заслонке, требуя
от водителя увеличить усилие нажатие
на педаль акселератора. Однако если
нажать на педаль больше чем на 80% ее
хода, транспортное средство сможет
двигаться при полностью открытой
дроссельной заслонке, а усилие
нажатия на педаль акселератора
снизится. Это не является
неисправностью и считается
нормальным режимом работы.
E040100AUN
Запуск двигателя (при наличии)
1. Убедитесь, что стояночный тормоз включен.
2. Механическая коробка передач -
полностью нажать педаль сцепления
и включить нейтраль. Удерживая
педали тормоза и сцепления
нажатыми, поверните ключ
зажигания в положение запуска.
Автом атическая коробка передач -
установите рычаг переключения
передач в положение P (Парковка).
Полностью нажмите педаль тормоза.
Запустить двигатель можно также
и при установке рычага
переключения передач в положение
N (Нейтраль).
3. Поверните ключ зажигания в положение START (Запуск) и
удерживайте его там до запуска
двигателя (но не более 10 секунд),
после чего отпустите.
4. При очень холодной погоде (ниже -18°C / 0°F) или если автомобилем
не пользовались несколько дней,
дайте двигателю поработать на
холостом ходу, не нажимая педаль
газа.
Независимо от температуры
двигателя, нельзя нажимать
педаль газа во время запуска.
ВНИМАНИЕ
Не давайте стартеру работать
более 10 секунд. Если двигатель
не заводится или глохнет после
запуска, подождите 5 - 10 секунд,
прежде чем снова попытаться
включить стартер.
Неправильное использование
стартера может повредить его.
ОСТОРОЖНО
Для управления а втомобилем
всегда надевайте подходящую
обувь. Неудобная для управления
обувь (высокие каблуки, лыжные
ботинки и т.п.) м ожет помешать
вам нажимать педали то рмоза,
газа и сцепления (при наличии).
ВНИМАНИЕ
Если во время движения
двигатель заглохнет, не
переводите рычаг переклю
-чения передач в положение P
(Парковка). Если позволяют
дорожные условия, можно
попробовать перевести рычаг в
положение N (Нейтраль), пока
автомобиль все еще движется,
а затем повернуть ключ
зажигания в положение START
(Запуск), чтобы попытаться
завести двигатель.
