2011 FIAT SCUDO display

77
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
PREDISPOSIZIONE
PORTAPACCHI/
PORTASCI
Gli agganci sono predisposti in apposita
guida longitudinale sul tetto del veicolo.
Fissare gli attacchi del portapacchi/portasci
negli appositi fori di predisposizione illu-
strati in fig. 108.
AVVERTENZA Seguire scrupolosamente
le istruzioni di montaggio contenute nel
kit. Il montaggio deve essere eseguito da
personale qualificato.
fig. 108F0P0100m
Dopo aver percorso alcuni
chilometri, ricontrollare che
le viti di fissaggio degli attacchi sia-
no ben chiuse.
ATTENZIONE
Rispettare scrupolosamente
le vigenti disposizioni legisla-
tive riguardanti le massime
misure di ingombro.
Ripartire uniformemente il
carico e tenere conto, nella
guida, dell’aumentata sensibilità del-
la veicolo al vento laterale.
ATTENZIONE
Non superare mai i carichi
massimi consentiti (vedere ca-
pitolo “Dati tecnici”).
Per ragioni di sicurezza il co-
fano deve sempre essere ben
chiuso durante la marcia. Pertanto,
verificare sempre la corretta chiusu-
ra del cofano assicurandosi che il
bloccaggio sia innestato. Se durante
la marcia ci si accorgesse che il bloc-
caggio non è perfettamente innesta-
to, fermarsi immediatamente e chiu-
dere il cofano in modo corretto.
ATTENZIONE
L’errato posizionamento del-
l’asta di sostegno potrebbe
provocare la caduta violenta del co-
fano.
ATTENZIONE
Eseguire le operazioni solo a
veicolo fermo.
ATTENZIONE
Se il veicolo è dotato di sistema di allarme
la non corretta chiusura del cofano viene
segnalata dall’accensione della spia
9uni-
tamente ad una segnalazione acustica e
messaggio dedicato su display.

83
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SEGNALAZIONI DI ANOMALIE
Avaria ABS
È segnalata dall’accensione della spia
>
sul quadro strumenti, unitamente al mes-
saggio visualizzato dal display multifunzio-
nale (per versioni/mercati, dove previsto),
(vedere capitolo “Spie e messaggi”).
In questo caso l’impianto frenante man-
tiene la propria efficacia, ma senza le po-
tenzialità offerte dal sistema ABS. Proce-
dere con prudenza fino alla più vicina Re-
te Assistenziale Fiat per la verifica dell’im-
pianto.BRAKE ASSIST
(assistenza nelle frenate
d’emergenza integrata in ESP)
(per versioni/mercati, dove previsto)
Il sistema, non escludibile, riconosce la fre-
nata d’emergenza (in base alla velocità di
azionamento del pedale freno) e garanti-
sce un incremento di pressione idraulica
frenante di supporto a quella del guidato-
re, consentendo interventi più veloci e po-
tenti dell’impianto frenante.
Il Brake Assist viene disattivato sulle vet-
ture dotate di sistema ESP, in caso di ava-
ria all’impianto stesso (segnalato dall’ac-
censione della spia
™).
Quando l’ABS interviene, e
si avvertono le pulsazioni sul
pedale del freno, non alleggerite la
pressione, ma mantenete il pedale
ben premuto senza timore; così Vi ar-
resterete nel minor spazio possibile,
compatibilmente con le condizioni
del fondo stradale.
ATTENZIONE
Avaria EBD
È segnalata dall’accensione della spie
>,xe STOP sul quadro strumenti, unita-
mente al messaggio visualizzato dal display
multifunzionale (per versioni/mercati, do-
ve previsto), (vedere capitolo “Spie e mes-
saggi”).
In questo caso, con frenate violente, si può
avere un bloccaggio precoce delle ruote
posteriori, con possibilità di sbandamen-
to. Guidare pertanto con estrema caute-
la fino alla più vicina Rete Assistenziale Fiat
per la verifica dell’impianto.
In caso di accensione della
sola spia xsul quadro stru-
menti (unitamente al messaggio vi-
sualizzato dal display multifunziona-
le, dove previsto) arrestare immedia-
tamente il veicolo e rivolgersi alla più
vicina Rete Assistenziale Fiat. L’even-
tuale perdita di fluido dall’impianto
idraulico, infatti, pregiudica il funzio-
namento dell’impianto freni, sia di ti-
po convenzionale, che con il sistema
antibloccaggio ruote.
ATTENZIONE

85
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
Per il corretto funzionamen-
to dei sistema ESP e ASR è
indispensabile che i pneumatici siano
della stessa marca e dello stesso tipo
su tutte le ruote, in perfette condi-
zioni e soprattutto del tipo, marca e
dimensioni prescritte.
ATTENZIONE
Le prestazioni del sistema
ESP non devono indurre il
conducente a correre rischi inutili e
non giustificati. La condotta di gui-
da deve essere sempre adeguata alle
condizioni del fondo stradale, alla vi-
sibilità ed al traffico. La responsabi-
lità per la sicurezza stradale spetta
sempre e comunque al conducente.
ATTENZIONE

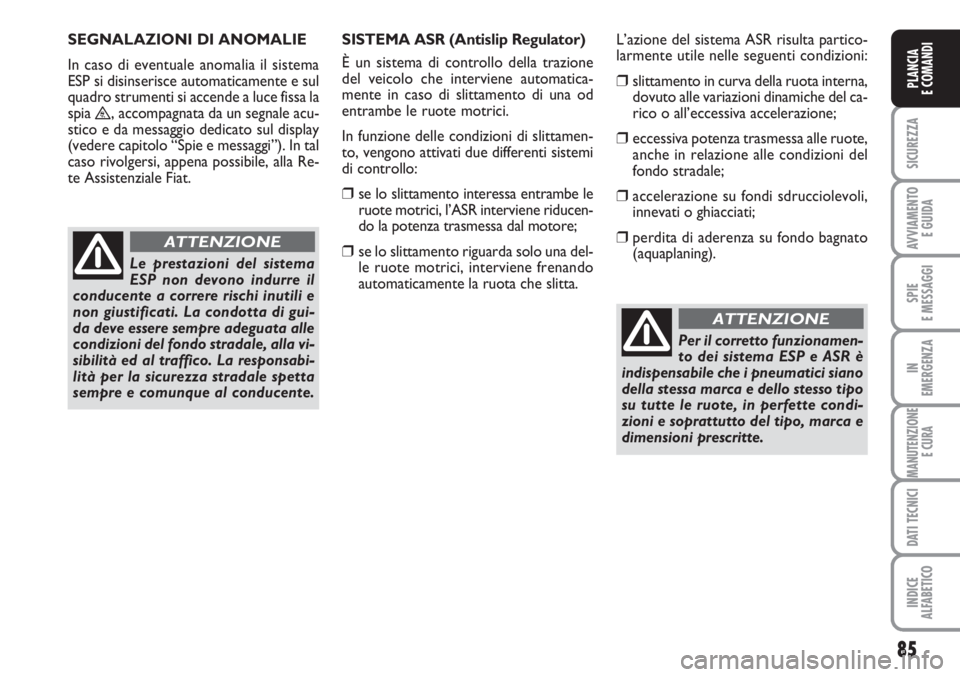

SEGNALAZIONI DI ANOMALIE
In caso di eventuale anomalia il sistema
ESP si disinserisce automaticamente e sul
quadro strumenti si accende a luce fissa la
spia
™, accompagnata da un segnale acu-
stico e da messaggio dedicato sul display
(vedere capitolo “Spie e messaggi”). In tal
caso rivolgersi, appena possibile, alla Re-
te Assistenziale Fiat.SISTEMA ASR (Antislip Regulator)
È un sistema di controllo della trazione
del veicolo che interviene automatica-
mente in caso di slittamento di una od
entrambe le ruote motrici.
In funzione delle condizioni di slittamen-
to, vengono attivati due differenti sistemi
di controllo:
❒se lo slittamento interessa entrambe le
ruote motrici, l’ASR interviene riducen-
do la potenza trasmessa dal motore;
❒se lo slittamento riguarda solo una del-
le ruote motrici, interviene frenando
automaticamente la ruota che slitta. L’azione del sistema ASR risulta partico-
larmente utile nelle seguenti condizioni:
❒slittamento in curva della ruota interna,
dovuto alle variazioni dinamiche del ca-
rico o all’eccessiva accelerazione;
❒eccessiva potenza trasmessa alle ruote,
anche in relazione alle condizioni del
fondo stradale;
❒accelerazione su fondi sdrucciolevoli,
innevati o ghiacciati;
❒perdita di aderenza su fondo bagnato
(aquaplaning).

86
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

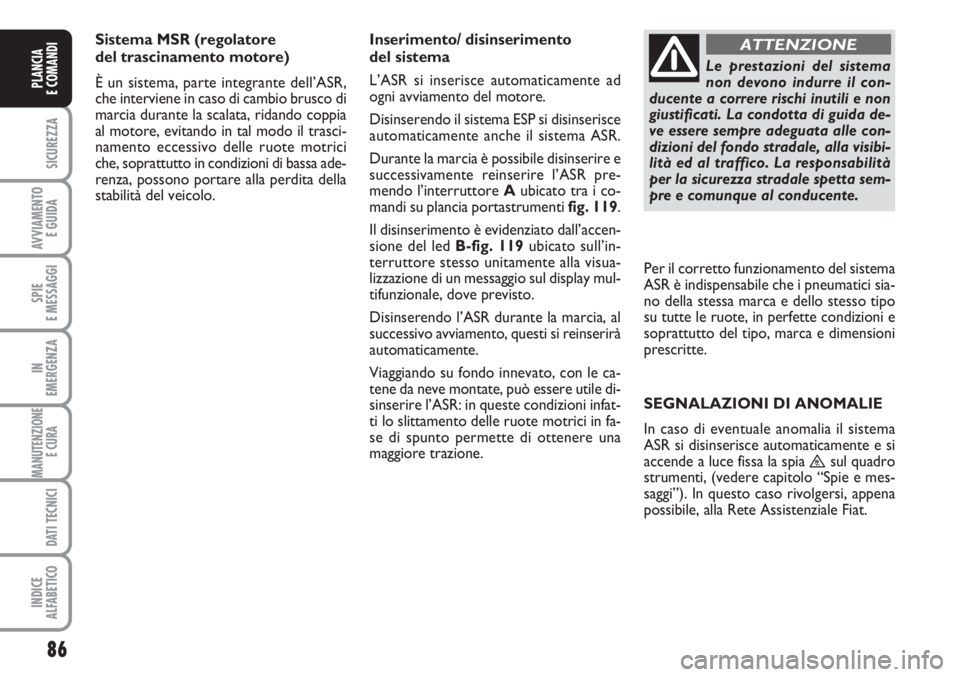

Sistema MSR (regolatore
del trascinamento motore)
È un sistema, parte integrante dell’ASR,
che interviene in caso di cambio brusco di
marcia durante la scalata, ridando coppia
al motore, evitando in tal modo il trasci-
namento eccessivo delle ruote motrici
che, soprattutto in condizioni di bassa ade-
renza, possono portare alla perdita della
stabilità del veicolo.Inserimento/ disinserimento
del sistema
L’ASR si inserisce automaticamente ad
ogni avviamento del motore.
Disinserendo il sistema ESP si disinserisce
automaticamente anche il sistema ASR.
Durante la marcia è possibile disinserire e
successivamente reinserire l’ASR pre-
mendo l’interruttore Aubicato tra i co-
mandi su plancia portastrumenti fig. 119.
Il disinserimento è evidenziato dall’accen-
sione del led B-fig. 119ubicato sull’in-
terruttore stesso unitamente alla visua-
lizzazione di un messaggio sul display mul-
tifunzionale, dove previsto.
Disinserendo l’ASR durante la marcia, al
successivo avviamento, questi si reinserirà
automaticamente.
Viaggiando su fondo innevato, con le ca-
tene da neve montate, può essere utile di-
sinserire l’ASR: in queste condizioni infat-
ti lo slittamento delle ruote motrici in fa-
se di spunto permette di ottenere una
maggiore trazione.
Le prestazioni del sistema
non devono indurre il con-
ducente a correre rischi inutili e non
giustificati. La condotta di guida de-
ve essere sempre adeguata alle con-
dizioni del fondo stradale, alla visibi-
lità ed al traffico. La responsabilità
per la sicurezza stradale spetta sem-
pre e comunque al conducente.
ATTENZIONE
Per il corretto funzionamento del sistema
ASR è indispensabile che i pneumatici sia-
no della stessa marca e dello stesso tipo
su tutte le ruote, in perfette condizioni e
soprattutto del tipo, marca e dimensioni
prescritte.
SEGNALAZIONI DI ANOMALIE
In caso di eventuale anomalia il sistema
ASR si disinserisce automaticamente e si
accende a luce fissa la spia
™sul quadro
strumenti, (vedere capitolo “Spie e mes-
saggi”). In questo caso rivolgersi, appena
possibile, alla Rete Assistenziale Fiat.

88
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

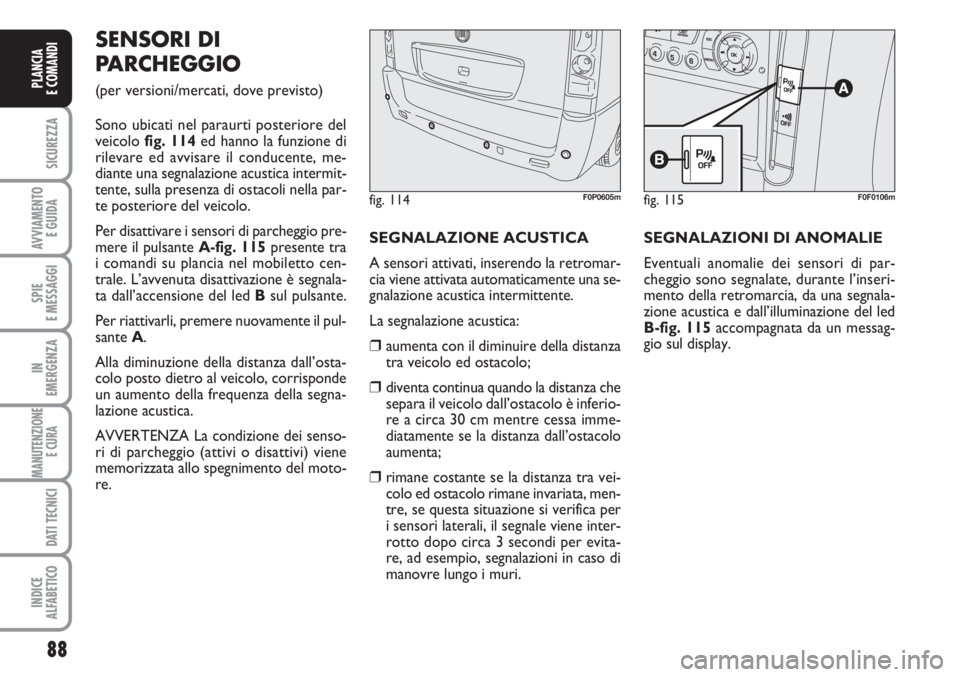

SENSORI DI
PARCHEGGIO
(per versioni/mercati, dove previsto)
Sono ubicati nel paraurti posteriore del
veicolo fig. 114ed hanno la funzione di
rilevare ed avvisare il conducente, me-
diante una segnalazione acustica intermit-
tente, sulla presenza di ostacoli nella par-
te posteriore del veicolo.
Per disattivare i sensori di parcheggio pre-
mere il pulsante A-fig. 115presente tra
i comandi su plancia nel mobiletto cen-
trale. L’avvenuta disattivazione è segnala-
ta dall’accensione del led Bsul pulsante.
Per riattivarli, premere nuovamente il pul-
sante A.
Alla diminuzione della distanza dall’osta-
colo posto dietro al veicolo, corrisponde
un aumento della frequenza della segna-
lazione acustica.
AVVERTENZA La condizione dei senso-
ri di parcheggio (attivi o disattivi) viene
memorizzata allo spegnimento del moto-
re.SEGNALAZIONE ACUSTICA
A sensori attivati, inserendo la retromar-
cia viene attivata automaticamente una se-
gnalazione acustica intermittente.
La segnalazione acustica:
❒aumenta con il diminuire della distanza
tra veicolo ed ostacolo;
❒diventa continua quando la distanza che
separa il veicolo dall’ostacolo è inferio-
re a circa 30 cm mentre cessa imme-
diatamente se la distanza dall’ostacolo
aumenta;
❒rimane costante se la distanza tra vei-
colo ed ostacolo rimane invariata, men-
tre, se questa situazione si verifica per
i sensori laterali, il segnale viene inter-
rotto dopo circa 3 secondi per evita-
re, ad esempio, segnalazioni in caso di
manovre lungo i muri.SEGNALAZIONI DI ANOMALIE
Eventuali anomalie dei sensori di par-
cheggio sono segnalate, durante l’inseri-
mento della retromarcia, da una segnala-
zione acustica e dall’illuminazione del led
B-fig. 115accompagnata da un messag-
gio sul display.
fig. 114F0P0605mfig. 115F0F0106m

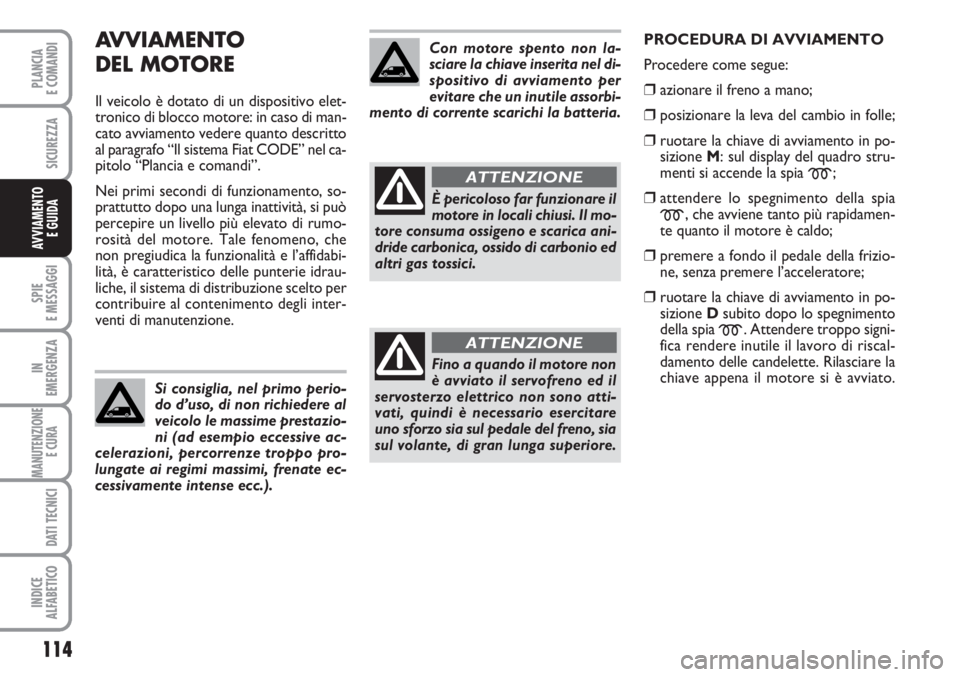

AVVIAMENTO
DEL MOTORE
Il veicolo è dotato di un dispositivo elet-
tronico di blocco motore: in caso di man-
cato avviamento vedere quanto descritto
al paragrafo “Il sistema Fiat CODE” nel ca-
pitolo “Plancia e comandi”.
Nei primi secondi di funzionamento, so-
prattutto dopo una lunga inattività, si può
percepire un livello più elevato di rumo-
rosità del motore. Tale fenomeno, che
non pregiudica la funzionalità e l’affidabi-
lità, è caratteristico delle punterie idrau-
liche, il sistema di distribuzione scelto per
contribuire al contenimento degli inter-
venti di manutenzione.
114
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
Si consiglia, nel primo perio-
do d’uso, di non richiedere al
veicolo le massime prestazio-
ni (ad esempio eccessive ac-
celerazioni, percorrenze troppo pro-
lungate ai regimi massimi, frenate ec-
cessivamente intense ecc.).
Con motore spento non la-
sciare la chiave inserita nel di-
spositivo di avviamento per
evitare che un inutile assorbi-
mento di corrente scarichi la batteria.
È pericoloso far funzionare il
motore in locali chiusi. Il mo-
tore consuma ossigeno e scarica ani-
dride carbonica, ossido di carbonio ed
altri gas tossici.
ATTENZIONE
Fino a quando il motore non
è avviato il servofreno ed il
servosterzo elettrico non sono atti-
vati, quindi è necessario esercitare
uno sforzo sia sul pedale del freno, sia
sul volante, di gran lunga superiore.
ATTENZIONE
PROCEDURA DI AVVIAMENTO
Procedere come segue:
❒azionare il freno a mano;
❒posizionare la leva del cambio in folle;
❒ruotare la chiave di avviamento in po-
sizione M: sul display del quadro stru-
menti si accende la spia
m;
❒attendere lo spegnimento della spia
m, che avviene tanto più rapidamen-
te quanto il motore è caldo;
❒premere a fondo il pedale della frizio-
ne, senza premere l’acceleratore;
❒ruotare la chiave di avviamento in po-
sizione Dsubito dopo lo spegnimento
della spia
m. Attendere troppo signi-
fica rendere inutile il lavoro di riscal-
damento delle candelette. Rilasciare la
chiave appena il motore si è avviato.

115
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA

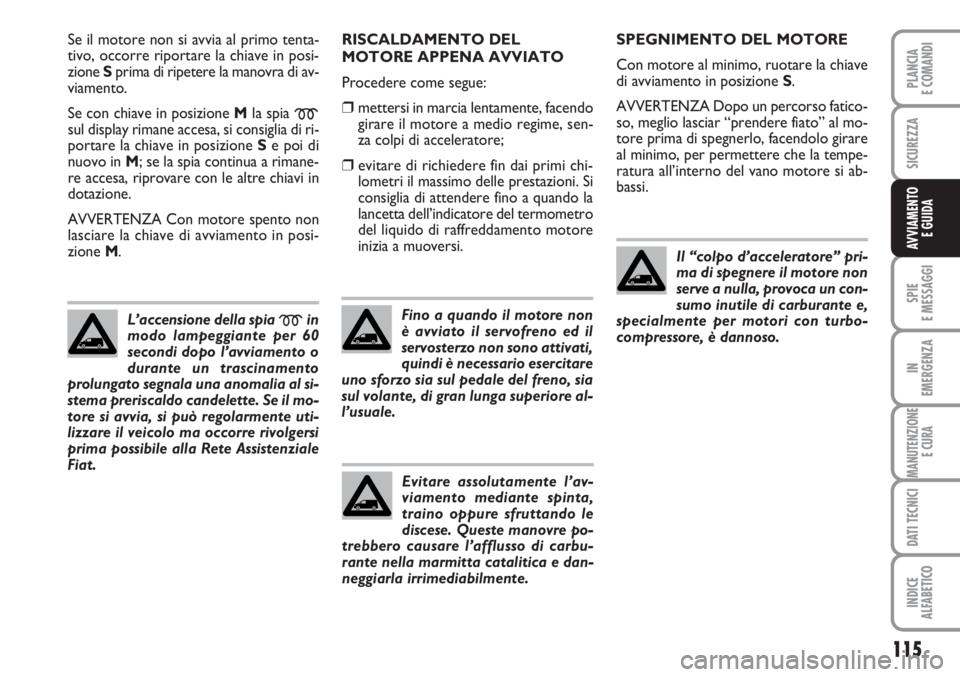

Se il motore non si avvia al primo tenta-
tivo, occorre riportare la chiave in posi-
zione Sprima di ripetere la manovra di av-
viamento.
Se con chiave in posizione Mla spia
msul display rimane accesa, si consiglia di ri-
portare la chiave in posizione Se poi di
nuovo in M; se la spia continua a rimane-
re accesa, riprovare con le altre chiavi in
dotazione.
AVVERTENZA Con motore spento non
lasciare la chiave di avviamento in posi-
zione M.
L’accensione della spia
min
modo lampeggiante per 60
secondi dopo l’avviamento o
durante un trascinamento
prolungato segnala una anomalia al si-
stema preriscaldo candelette. Se il mo-
tore si avvia, si può regolarmente uti-
lizzare il veicolo ma occorre rivolgersi
prima possibile alla Rete Assistenziale
Fiat.
RISCALDAMENTO DEL
MOTORE APPENA AVVIATO
Procedere come segue:
❒mettersi in marcia lentamente, facendo
girare il motore a medio regime, sen-
za colpi di acceleratore;
❒evitare di richiedere fin dai primi chi-
lometri il massimo delle prestazioni. Si
consiglia di attendere fino a quando la
lancetta dell’indicatore del termometro
del liquido di raffreddamento motore
inizia a muoversi.
Fino a quando il motore non
è avviato il servofreno ed il
servosterzo non sono attivati,
quindi è necessario esercitare
uno sforzo sia sul pedale del freno, sia
sul volante, di gran lunga superiore al-
l’usuale.
Evitare assolutamente l’av-
viamento mediante spinta,
traino oppure sfruttando le
discese. Queste manovre po-
trebbero causare l’afflusso di carbu-
rante nella marmitta catalitica e dan-
neggiarla irrimediabilmente.
SPEGNIMENTO DEL MOTORE
Con motore al minimo, ruotare la chiave
di avviamento in posizione S.
AVVERTENZA Dopo un percorso fatico-
so, meglio lasciar “prendere fiato” al mo-
tore prima di spegnerlo, facendolo girare
al minimo, per permettere che la tempe-
ratura all’interno del vano motore si ab-
bassi.
Il “colpo d’acceleratore” pri-
ma di spegnere il motore non
serve a nulla, provoca un con-
sumo inutile di carburante e,
specialmente per motori con turbo-
compressore, è dannoso.

124
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI

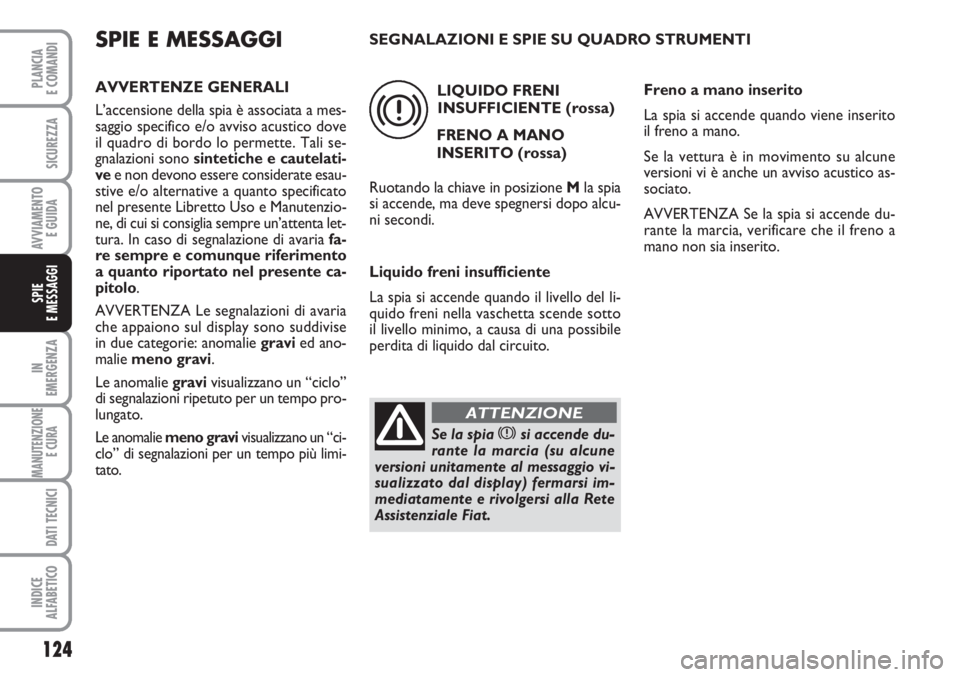

SPIE E MESSAGGI
AVVERTENZE GENERALI
L’accensione della spia è associata a mes-
saggio specifico e/o avviso acustico dove
il quadro di bordo lo permette. Tali se-
gnalazioni sono sintetiche e cautelati-
vee non devono essere considerate esau-
stive e/o alternative a quanto specificato
nel presente Libretto Uso e Manutenzio-
ne, di cui si consiglia sempre un’attenta let-
tura. In caso di segnalazione di avaria fa-
re sempre e comunque riferimento
a quanto riportato nel presente ca-
pitolo.
AVVERTENZA Le segnalazioni di avaria
che appaiono sul display sono suddivise
in due categorie: anomalie gravied ano-
malie meno gravi.
Le anomalie gravivisualizzano un “ciclo”
di segnalazioni ripetuto per un tempo pro-
lungato.
Le anomalie meno gravivisualizzano un “ci-
clo” di segnalazioni per un tempo più limi-
tato.
LIQUIDO FRENI
INSUFFICIENTE (rossa)
FRENO A MANO
INSERITO (rossa)
Ruotando la chiave in posizione Mla spia
si accende, ma deve spegnersi dopo alcu-
ni secondi.
Liquido freni insufficiente
La spia si accende quando il livello del li-
quido freni nella vaschetta scende sotto
il livello minimo, a causa di una possibile
perdita di liquido dal circuito.
x
Se la spia xsi accende du-
rante la marcia (su alcune
versioni unitamente al messaggio vi-
sualizzato dal display) fermarsi im-
mediatamente e rivolgersi alla Rete
Assistenziale Fiat.
ATTENZIONE
Freno a mano inserito
La spia si accende quando viene inserito
il freno a mano.
Se la vettura è in movimento su alcune
versioni vi è anche un avviso acustico as-
sociato.
AVVERTENZA Se la spia si accende du-
rante la marcia, verificare che il freno a
mano non sia inserito. SEGNALAZIONI E SPIE SU QUADRO STRUMENTI
