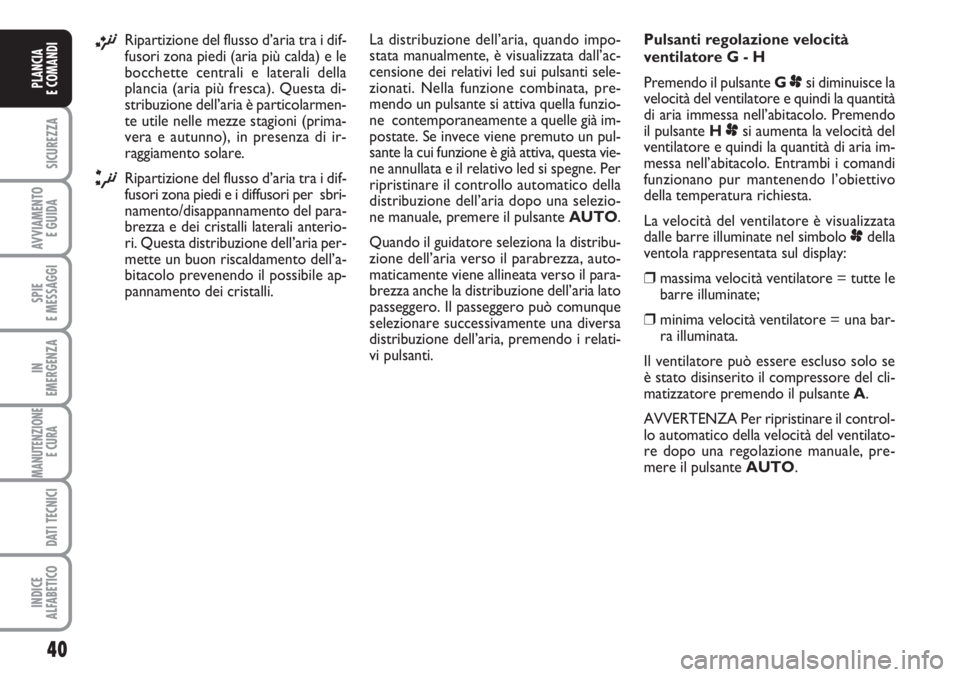

¡Ripartizione del flusso d’aria tra i dif-
fusori zona piedi (aria più calda) e le
bocchette centrali e laterali della
plancia (aria più fresca). Questa di-
stribuzione dell’aria è particolarmen-
te utile nelle mezze stagioni (prima-
vera e autunno), in presenza di ir-
raggiamento solare.
¬Ripartizione del flusso d’aria tra i dif-
fusori zona piedi e i diffusori per sbri-
namento/disappannamento del para-
brezza e dei cristalli laterali anterio-
ri. Questa distribuzione dell’aria per-
mette un buon riscaldamento dell’a-
bitacolo prevenendo il possibile ap-
pannamento dei cristalli.La distribuzione dell’aria, quando impo-
stata manualmente, è visualizzata dall’ac-
censione dei relativi led sui pulsanti sele-
zionati. Nella funzione combinata, pre-
mendo un pulsante si attiva quella funzio-
ne contemporaneamente a quelle già im-
postate. Se invece viene premuto un pul-
sante la cui funzione è già attiva, questa vie-
ne annullata e il relativo led si spegne. Per
ripristinare il controllo automatico della
distribuzione dell’aria dopo una selezio-
ne manuale, premere il pulsante AUTO.
Quando il guidatore seleziona la distribu-
zione dell’aria verso il parabrezza, auto-
maticamente viene allineata verso il para-
brezza anche la distribuzione dell’aria lato
passeggero. Il passeggero può comunque
selezionare successivamente una diversa
distribuzione dell’aria, premendo i relati-
vi pulsanti.Pulsanti regolazione velocità
ventilatore G - H
Premendo il pulsante Gpsi diminuisce la
velocità del ventilatore e quindi la quantità
di aria immessa nell’abitacolo. Premendo
il pulsante Hpsi aumenta la velocità del
ventilatore e quindi la quantità di aria im-
messa nell’abitacolo. Entrambi i comandi
funzionano pur mantenendo l’obiettivo
della temperatura richiesta.
La velocità del ventilatore è visualizzata
dalle barre illuminate nel simbolo pdella
ventola rappresentata sul display:
❒massima velocità ventilatore = tutte le
barre illuminate;
❒minima velocità ventilatore = una bar-
ra illuminata.
Il ventilatore può essere escluso solo se
è stato disinserito il compressore del cli-
matizzatore premendo il pulsante A.
AVVERTENZA Per ripristinare il control-
lo automatico della velocità del ventilato-
re dopo una regolazione manuale, pre-
mere il pulsante AUTO.

41
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

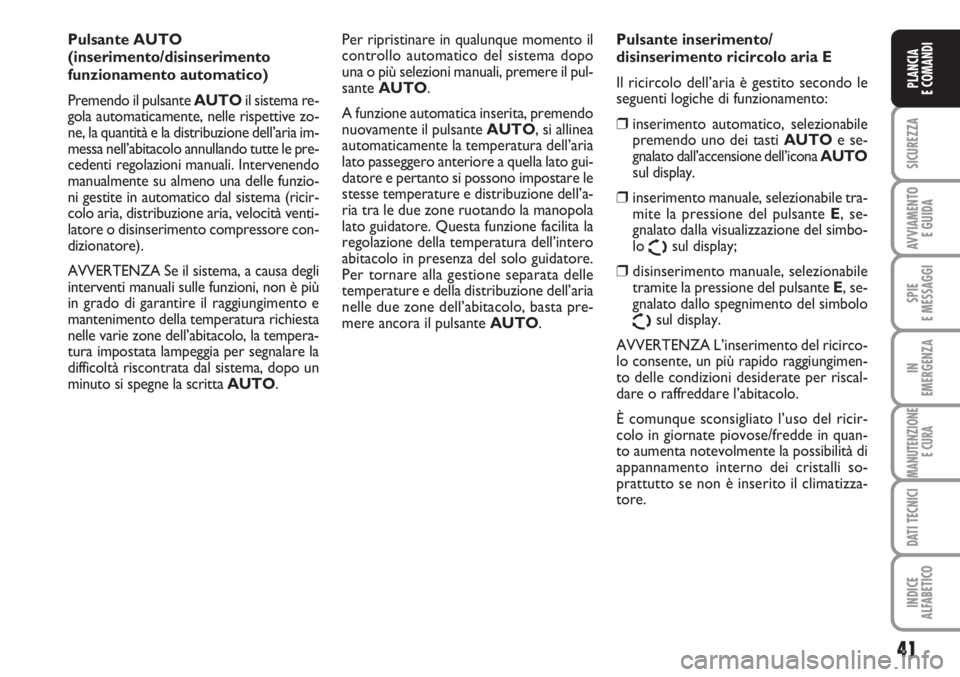

Pulsante AUTO
(inserimento/disinserimento
funzionamento automatico)
Premendo il pulsante AUTOil sistema re-
gola automaticamente, nelle rispettive zo-
ne, la quantità e la distribuzione dell’aria im-
messa nell’abitacolo annullando tutte le pre-
cedenti regolazioni manuali. Intervenendo
manualmente su almeno una delle funzio-
ni gestite in automatico dal sistema (ricir-
colo aria, distribuzione aria, velocità venti-
latore o disinserimento compressore con-
dizionatore).
AVVERTENZA Se il sistema, a causa degli
interventi manuali sulle funzioni, non è più
in grado di garantire il raggiungimento e
mantenimento della temperatura richiesta
nelle varie zone dell’abitacolo, la tempera-
tura impostata lampeggia per segnalare la
difficoltà riscontrata dal sistema, dopo un
minuto si spegne la scritta AUTO.Per ripristinare in qualunque momento il
controllo automatico del sistema dopo
una o più selezioni manuali, premere il pul-
sante AUTO.
A funzione automatica inserita, premendo
nuovamente il pulsante AUTO, si allinea
automaticamente la temperatura dell’aria
lato passeggero anteriore a quella lato gui-
datore e pertanto si possono impostare le
stesse temperature e distribuzione dell’a-
ria tra le due zone ruotando la manopola
lato guidatore. Questa funzione facilita la
regolazione della temperatura dell’intero
abitacolo in presenza del solo guidatore.
Per tornare alla gestione separata delle
temperature e della distribuzione dell’aria
nelle due zone dell’abitacolo, basta pre-
mere ancora il pulsante AUTO.Pulsante inserimento/
disinserimento ricircolo aria E
Il ricircolo dell’aria è gestito secondo le
seguenti logiche di funzionamento:
❒inserimento automatico, selezionabile
premendo uno dei tasti AUTOe se-
gnalato dall’accensione dell’icona AUTO
sul display.
❒inserimento manuale, selezionabile tra-
mite la pressione del pulsante E, se-
gnalato dalla visualizzazione del simbo-
lo
Ωsul display;
❒disinserimento manuale, selezionabile
tramite la pressione del pulsante E, se-
gnalato dallo spegnimento del simbolo
Ωsul display.
AVVERTENZA L’inserimento del ricirco-
lo consente, un più rapido raggiungimen-
to delle condizioni desiderate per riscal-
dare o raffreddare l’abitacolo.
È comunque sconsigliato l’uso del ricir-
colo in giornate piovose/fredde in quan-
to aumenta notevolmente la possibilità di
appannamento interno dei cristalli so-
prattutto se non è inserito il climatizza-
tore.

42
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

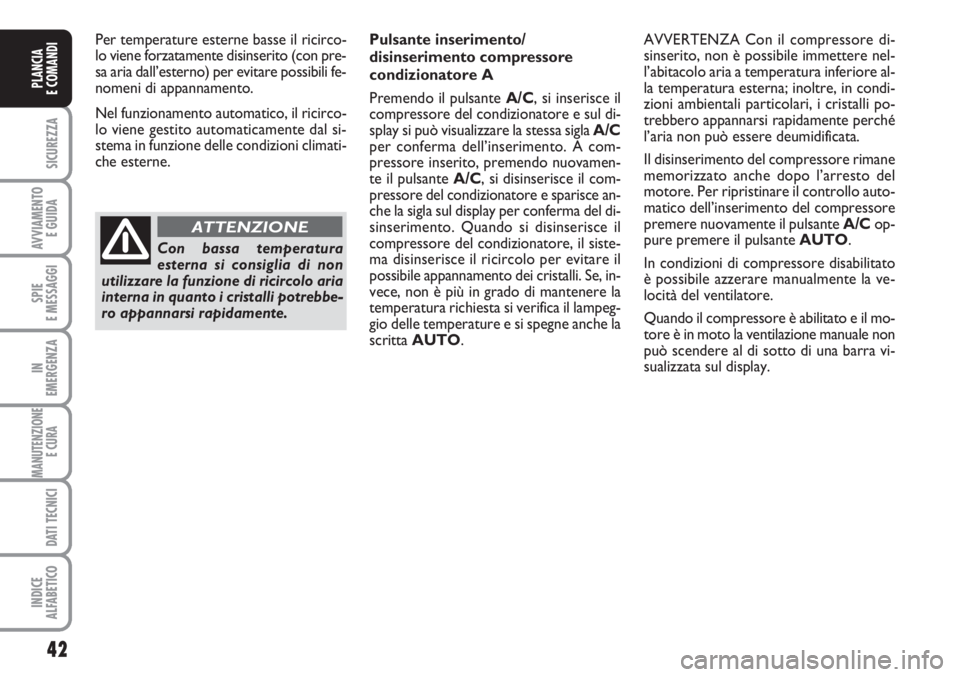

Per temperature esterne basse il ricirco-
lo viene forzatamente disinserito (con pre-
sa aria dall’esterno) per evitare possibili fe-
nomeni di appannamento.
Nel funzionamento automatico, il ricirco-
lo viene gestito automaticamente dal si-
stema in funzione delle condizioni climati-
che esterne.Pulsante inserimento/
disinserimento compressore
condizionatore A
Premendo il pulsante A/C, si inserisce il
compressore del condizionatore e sul di-
splay si può visualizzare la stessa sigla A/C
per conferma dell’inserimento. A com-
pressore inserito, premendo nuovamen-
te il pulsante A/C, si disinserisce il com-
pressore del condizionatore e sparisce an-
che la sigla sul display per conferma del di-
sinserimento. Quando si disinserisce il
compressore del condizionatore, il siste-
ma disinserisce il ricircolo per evitare il
possibile appannamento dei cristalli. Se, in-
vece, non è più in grado di mantenere la
temperatura richiesta si verifica il lampeg-
gio delle temperature e si spegne anche la
scritta AUTO.AVVERTENZA Con il compressore di-
sinserito, non è possibile immettere nel-
l’abitacolo aria a temperatura inferiore al-
la temperatura esterna; inoltre, in condi-
zioni ambientali particolari, i cristalli po-
trebbero appannarsi rapidamente perché
l’aria non può essere deumidificata.
Il disinserimento del compressore rimane
memorizzato anche dopo l’arresto del
motore. Per ripristinare il controllo auto-
matico dell’inserimento del compressore
premere nuovamente il pulsante A/Cop-
pure premere il pulsante AUTO.
In condizioni di compressore disabilitato
è possibile azzerare manualmente la ve-
locità del ventilatore.
Quando il compressore è abilitato e il mo-
tore è in moto la ventilazione manuale non
può scendere al di sotto di una barra vi-
sualizzata sul display.
Con bassa temperatura
esterna si consiglia di non
utilizzare la funzione di ricircolo aria
interna in quanto i cristalli potrebbe-
ro appannarsi rapidamente.
ATTENZIONE

44
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

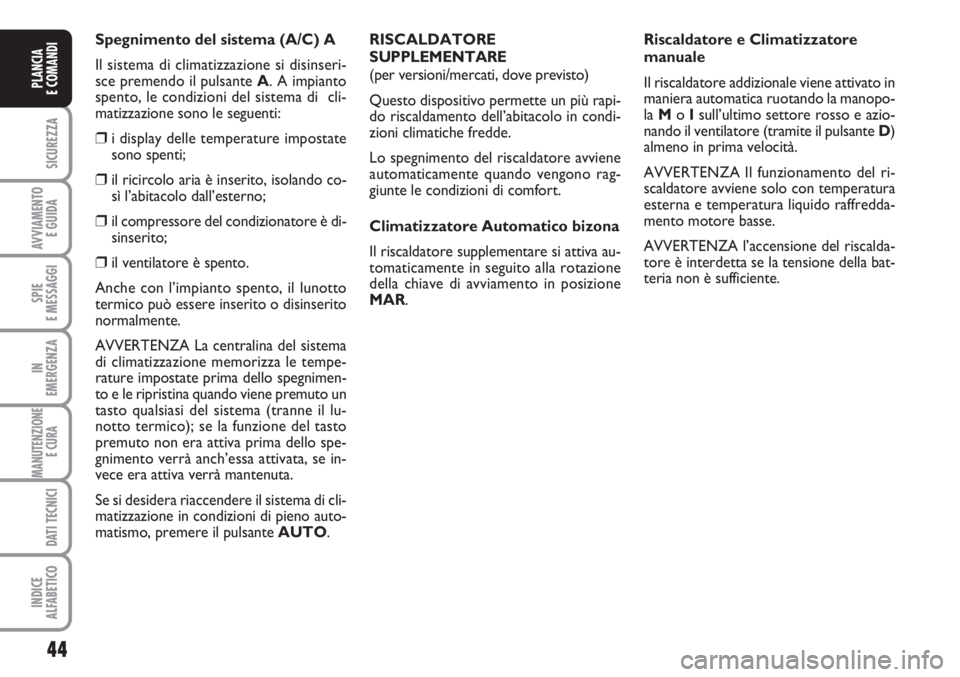

Spegnimento del sistema (A/C) A
Il sistema di climatizzazione si disinseri-
sce premendo il pulsante A. A impianto
spento, le condizioni del sistema di cli-
matizzazione sono le seguenti:
❒i display delle temperature impostate
sono spenti;
❒il ricircolo aria è inserito, isolando co-
sì l’abitacolo dall’esterno;
❒il compressore del condizionatore è di-
sinserito;
❒il ventilatore è spento.
Anche con l’impianto spento, il lunotto
termico può essere inserito o disinserito
normalmente.
AVVERTENZA La centralina del sistema
di climatizzazione memorizza le tempe-
rature impostate prima dello spegnimen-
to e le ripristina quando viene premuto un
tasto qualsiasi del sistema (tranne il lu-
notto termico); se la funzione del tasto
premuto non era attiva prima dello spe-
gnimento verrà anch’essa attivata, se in-
vece era attiva verrà mantenuta.
Se si desidera riaccendere il sistema di cli-
matizzazione in condizioni di pieno auto-
matismo, premere il pulsante AUTO.RISCALDATORE
SUPPLEMENTARE
(per versioni/mercati, dove previsto)
Questo dispositivo permette un più rapi-
do riscaldamento dell’abitacolo in condi-
zioni climatiche fredde.
Lo spegnimento del riscaldatore avviene
automaticamente quando vengono rag-
giunte le condizioni di comfort.
Climatizzatore Automatico bizona
Il riscaldatore supplementare si attiva au-
tomaticamente in seguito alla rotazione
della chiave di avviamento in posizione
MAR.Riscaldatore e Climatizzatore
manuale
Il riscaldatore addizionale viene attivato in
maniera automatica ruotando la manopo-
la M o Isull’ultimo settore rosso e azio-
nando il ventilatore (tramite il pulsanteD)
almeno in prima velocità.
AVVERTENZA Il funzionamento del ri-
scaldatore avviene solo con temperatura
esterna e temperatura liquido raffredda-
mento motore basse.
AVVERTENZA l’accensione del riscalda-
tore è interdetta se la tensione della bat-
teria non è sufficiente.

49
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

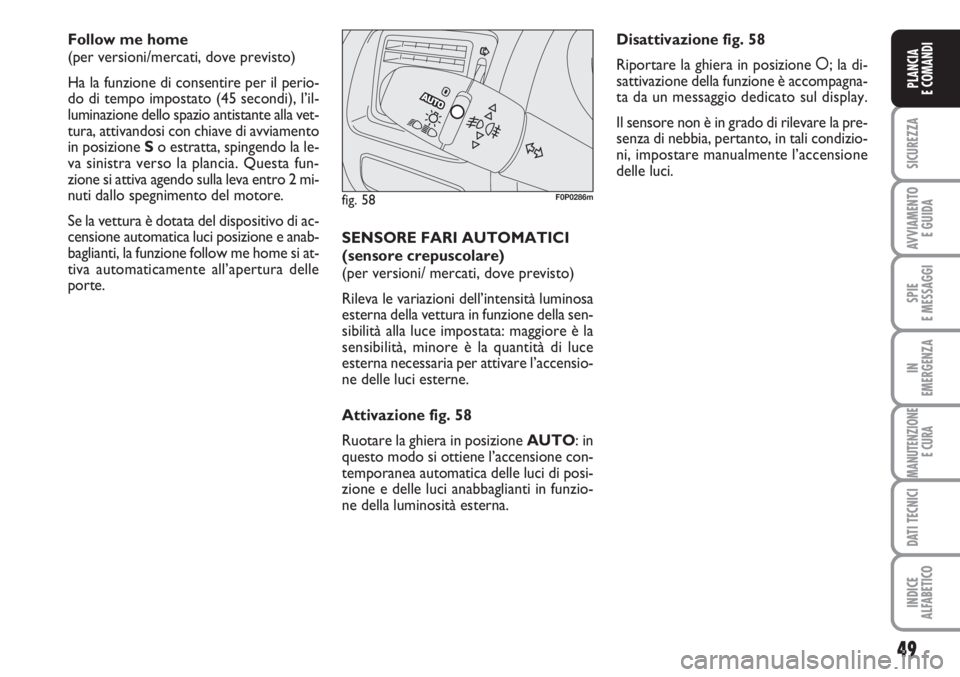

Follow me home
(per versioni/mercati, dove previsto)
Ha la funzione di consentire per il perio-
do di tempo impostato (45 secondi), l’il-
luminazione dello spazio antistante alla vet-
tura, attivandosi con chiave di avviamento
in posizione So estratta, spingendo la le-
va sinistra verso la plancia. Questa fun-
zione si attiva agendo sulla leva entro 2 mi-
nuti dallo spegnimento del motore.
Se la vettura è dotata del dispositivo di ac-
censione automatica luci posizione e anab-
baglianti, la funzione follow me home si at-
tiva automaticamente all’apertura delle
porte.SENSORE FARI AUTOMATICI
(sensore crepuscolare)
(per versioni/ mercati, dove previsto)
Rileva le variazioni dell’intensità luminosa
esterna della vettura in funzione della sen-
sibilità alla luce impostata: maggiore è la
sensibilità, minore è la quantità di luce
esterna necessaria per attivare l’accensio-
ne delle luci esterne.
Attivazione fig. 58
Ruotare la ghiera in posizione AUTO: in
questo modo si ottiene l’accensione con-
temporanea automatica delle luci di posi-
zione e delle luci anabbaglianti in funzio-
ne della luminosità esterna.
fig. 58F0P0286m
Disattivazione fig. 58
Riportare la ghiera in posizione å; la di-
sattivazione della funzione è accompagna-
ta da un messaggio dedicato sul display.
Il sensore non è in grado di rilevare la pre-
senza di nebbia, pertanto, in tali condizio-
ni, impostare manualmente l’accensione
delle luci.

52
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

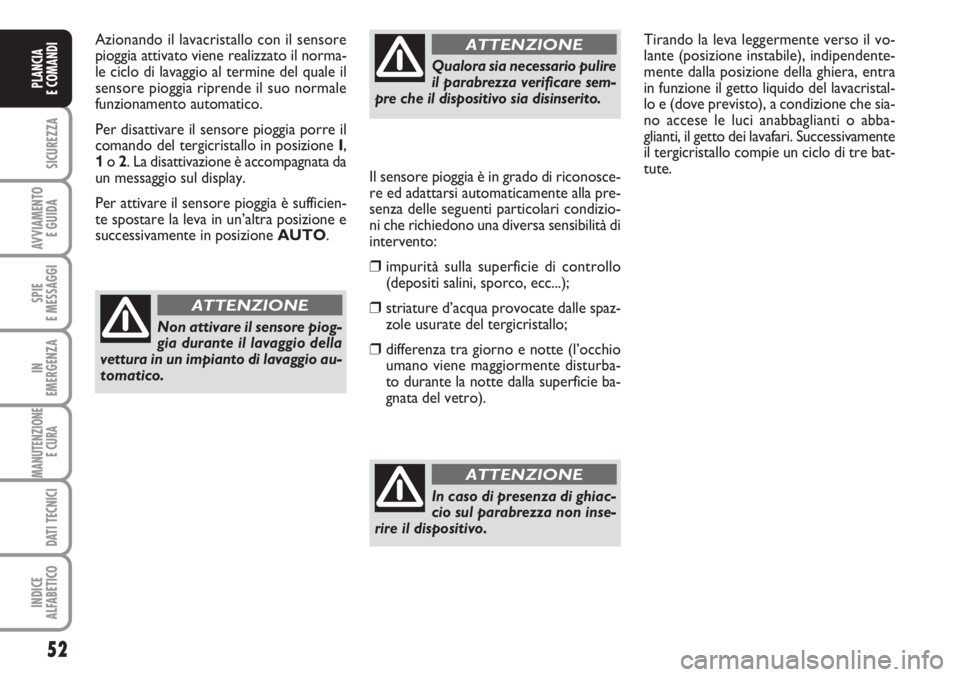

Azionando il lavacristallo con il sensore
pioggia attivato viene realizzato il norma-
le ciclo di lavaggio al termine del quale il
sensore pioggia riprende il suo normale
funzionamento automatico.
Per disattivare il sensore pioggia porre il
comando del tergicristallo in posizione I,
1o 2. La disattivazione è accompagnata da
un messaggio sul display.
Per attivare il sensore pioggia è sufficien-
te spostare la leva in un’altra posizione e
successivamente in posizione AUTO.Il sensore pioggia è in grado di riconosce-
re ed adattarsi automaticamente alla pre-
senza delle seguenti particolari condizio-
ni che richiedono una diversa sensibilità di
intervento:
❒impurità sulla superficie di controllo
(depositi salini, sporco, ecc...);
❒striature d’acqua provocate dalle spaz-
zole usurate del tergicristallo;
❒differenza tra giorno e notte (l’occhio
umano viene maggiormente disturba-
to durante la notte dalla superficie ba-
gnata del vetro).Tirando la leva leggermente verso il vo-
lante (posizione instabile), indipendente-
mente dalla posizione della ghiera, entra
in funzione il getto liquido del lavacristal-
lo e (dove previsto), a condizione che sia-
no accese le luci anabbaglianti o abba-
glianti, il getto dei lavafari. Successivamente
il tergicristallo compie un ciclo di tre bat-
tute.
Non attivare il sensore piog-
gia durante il lavaggio della
vettura in un impianto di lavaggio au-
tomatico.
ATTENZIONE
Qualora sia necessario pulire
il parabrezza verificare sem-
pre che il dispositivo sia disinserito.
ATTENZIONE
In caso di presenza di ghiac-
cio sul parabrezza non inse-
rire il dispositivo.
ATTENZIONE

58
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
F0P0343m F0P0338m

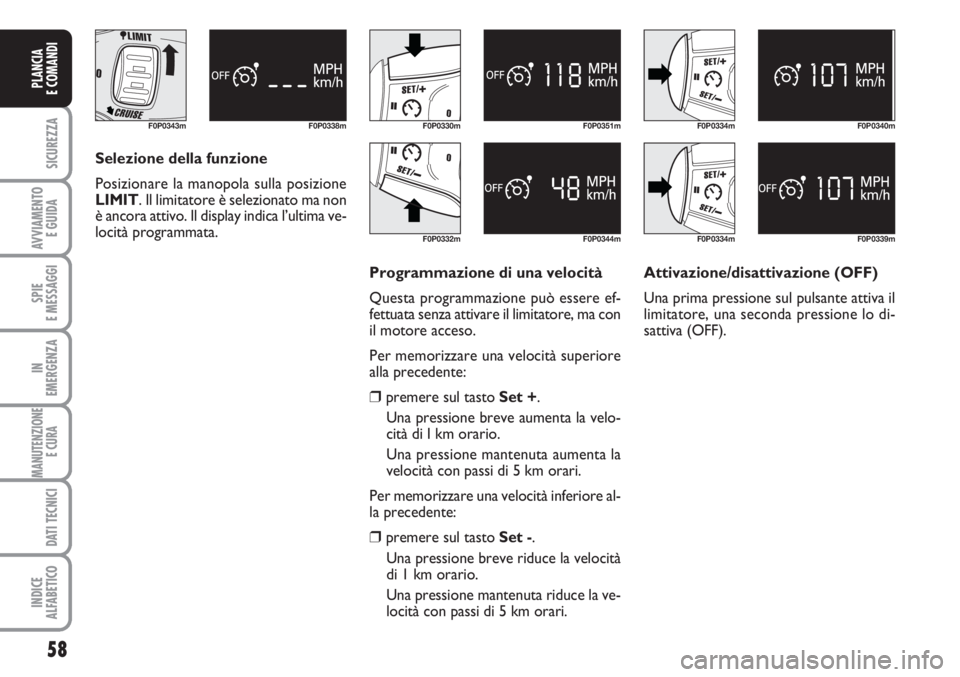

Selezione della funzione
Posizionare la manopola sulla posizione
LIMIT. Il limitatore è selezionato ma non
è ancora attivo. Il display indica l’ultima ve-
locità programmata.
F0P0330m
F0P0332mF0P0344m F0P0351m
Programmazione di una velocità
Questa programmazione può essere ef-
fettuata senza attivare il limitatore, ma con
il motore acceso.
Per memorizzare una velocità superiore
alla precedente:
❒premere sul tasto Set +.
Una pressione breve aumenta la velo-
cità di I km orario.
Una pressione mantenuta aumenta la
velocità con passi di 5 km orari.
Per memorizzare una velocità inferiore al-
la precedente:
❒premere sul tasto Set -.
Una pressione breve riduce la velocità
di 1 km orario.
Una pressione mantenuta riduce la ve-
locità con passi di 5 km orari.Attivazione/disattivazione (OFF)
Una prima pressione sul pulsante attiva il
limitatore, una seconda pressione lo di-
sattiva (OFF).
F0P0334m
F0P0334mF0P0339m F0P0340m

64
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
Se non si notano perdite di carburante e
la vettura è in grado di ripartire occorre
ripristinare il sistema, procedere come se-
gue:
❒ruotare la chiave in posizione S;
❒estrarre la chiave di avviamento; rein-
trodurre nuovamente la chiave nel
commutatore e procedere al normale
avviamento del motore.

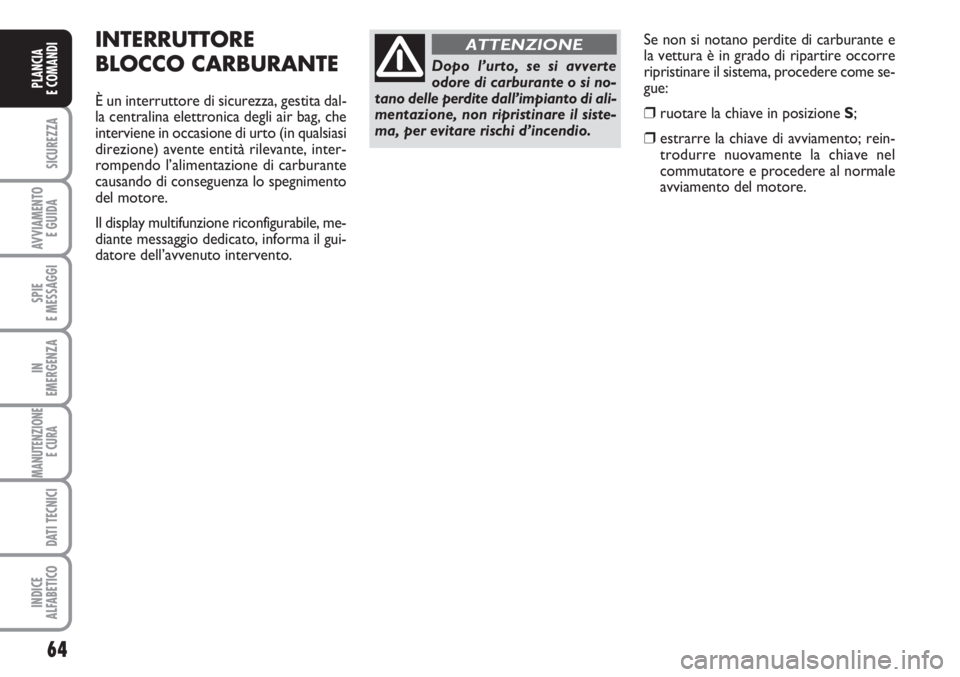

INTERRUTTORE
BLOCCO CARBURANTE
È un interruttore di sicurezza, gestita dal-
la centralina elettronica degli air bag, che
interviene in occasione di urto (in qualsiasi
direzione) avente entità rilevante, inter-
rompendo l’alimentazione di carburante
causando di conseguenza lo spegnimento
del motore.
Il display multifunzione riconfigurabile, me-
diante messaggio dedicato, informa il gui-
datore dell’avvenuto intervento.
Dopo l’urto, se si avverte
odore di carburante o si no-
tano delle perdite dall’impianto di ali-
mentazione, non ripristinare il siste-
ma, per evitare rischi d’incendio.
ATTENZIONE
