2011 FIAT SCUDO stop start

Pærer Ref. figur Type Effekt
Fjernlys
Nærlys
Positionslys fortil
Tågeforlygter (afhængigt af versioner/markeder)
Forreste blinklygter
Sideblink
Bageste blinklygter
Positionslys bagtil
Stoplygter
3. stoplys (ekstra stoplys):
– dobbelt bagdør
– dobbelt bagdør (højt tag)/bagklap
Baklygter
Tågebaglygter
Nummerpladelygter
Loftslampe fortil med spotlamper
Loftslampe bagtil
140
KONTROL-
LAMPER OG
MEDDELELSER
VEDLIGEHOL-
DELSE OG PLEJE
TEKNISKE
D ATA
INDHOLD
KENDSKAB
TIIL BIILEN
SIKKERHEDS-
UDSTYR
START OG
KØRSEL
I
NØDSITUATIO-
NER
H4
H4
W5W
H4
PY21W (ambra)
WY5W (ambra)
PY21W (ambra)
P21/5W
P21/5W
W5W
P21W
P21W
P21W
W5W
12V5W
12V5W D
D
A
D
B
A
B
B
B
A
B
–
–
A
C
C55 W
55 W
5 W
55 W
21 W
5 W
21 W
5 W
5 W
5 W
21 W
21 W
21 W
5 W
5 W
5 W

143
KONTROL-
LAMPER OG
MEDDELELSER
VEDLIGEHOL-
DELSE OG PLEJE
TEKNISKE
D ATA
INDHOLD
KENDSKAB
TIIL BIILEN
SIKKERHEDS-
UDSTYR
START OG
KØRSEL
I
NØDSITUATIO-
NER

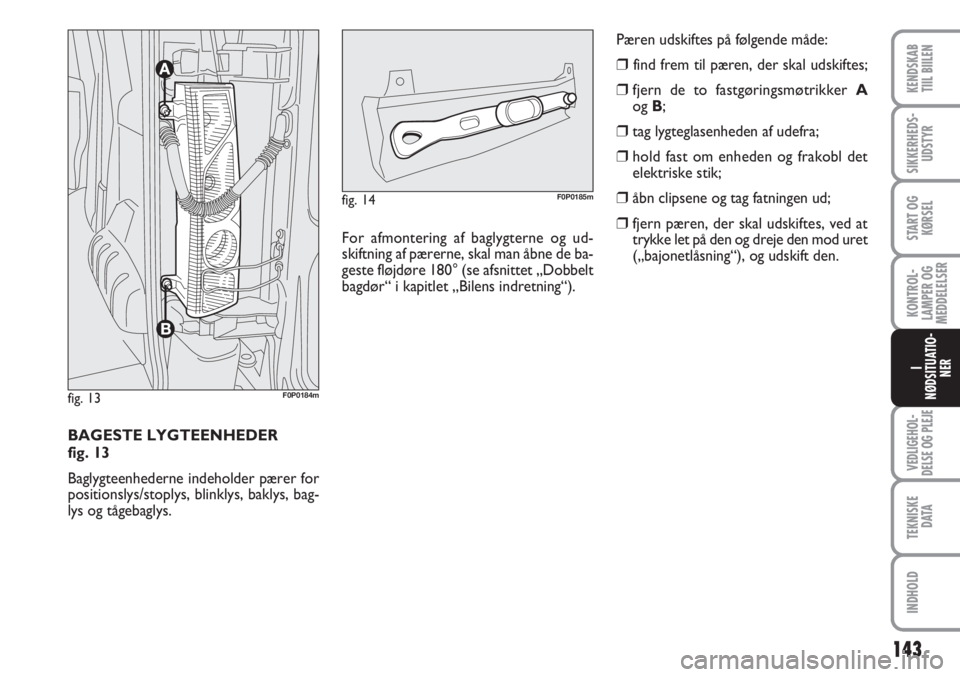

BAGESTE LYGTEENHEDER
fig. 13
Baglygteenhederne indeholder pærer for
positionslys/stoplys, blinklys, baklys, bag-
lys og tågebaglys.
fig. 13F0P0184m
For afmontering af baglygterne og ud-
skiftning af pærerne, skal man åbne de ba-
geste fløjdøre 180° (se afsnittet „Dobbelt
bagdør“ i kapitlet „Bilens indretning“).
fig. 14F0P0185m
Pæren udskiftes på følgende måde:
❒find frem til pæren, der skal udskiftes;
❒fjern de to fastgøringsmøtrikker A
og B;
❒tag lygteglasenheden af udefra;
❒hold fast om enheden og frakobl det
elektriske stik;
❒åbn clipsene og tag fatningen ud;
❒fjern pæren, der skal udskiftes, ved at
trykke let på den og dreje den mod uret
(„bajonetlåsning“), og udskift den.

144
KONTROL-
LAMPER OG
MEDDELELSER
VEDLIGEHOL-
DELSE OG PLEJE
TEKNISKE
D ATA
INDHOLD
KENDSKAB
TIIL BIILEN
SIKKERHEDS-
UDSTYR
START OG
KØRSEL
I
NØDSITUATIO-
NER
Versioner med højt tag
❒løsn skruerne Amed en nøgle på
8 mm;
❒træk fatningen ud;
❒tag den trykmonterede pære ud og ud-
skift den.NUMMERPLADELYGTER
Pæren udskiftes på følgende måde:
Versioner med dobbelt bagdør
fig. 17❒fjern den indvendige beklædning inde-
fra bilen;
❒frakobl det elektriske stik ved at åbne
clipsen;
❒tag plastikdækslet af;
fig. 15
AA
F0P0210m
fig. 16
A
A
F0P0211m
fig. 17F0P0212m
fig. 18F0P0607m

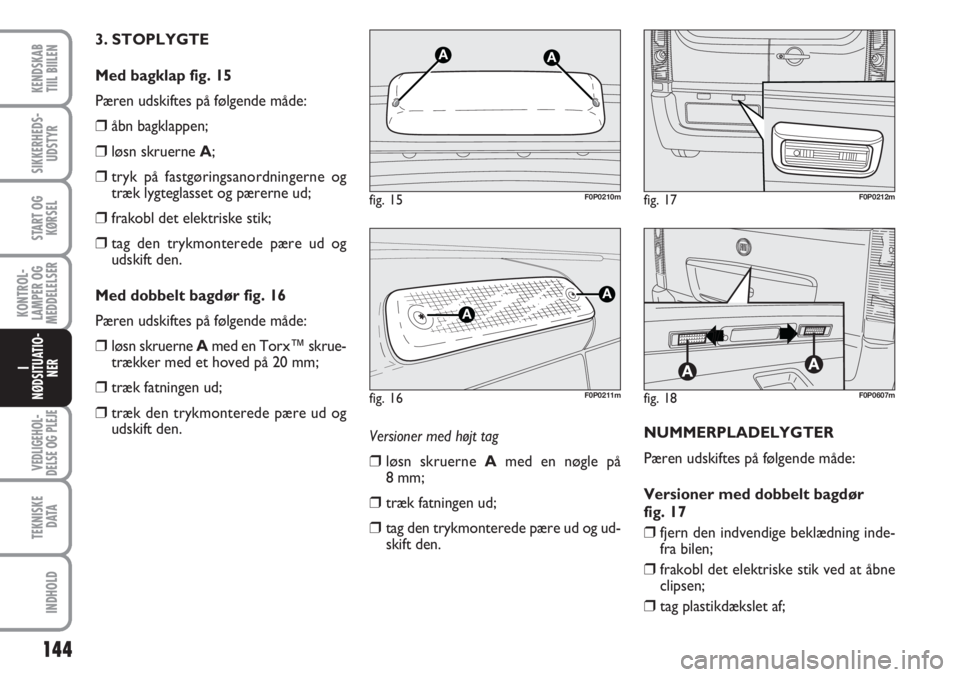

3. STOPLYGTE
Med bagklap fig. 15
Pæren udskiftes på følgende måde:
❒åbn bagklappen;
❒løsn skruerne A;
❒tryk på fastgøringsanordningerne og
træk lygteglasset og pærerne ud;
❒frakobl det elektriske stik;
❒tag den trykmonterede pære ud og
udskift den.
Med dobbelt bagdør fig. 16
Pæren udskiftes på følgende måde:
❒løsn skruerne Amed en Torx™ skrue-
trækker med et hoved på 20 mm;
❒træk fatningen ud;
❒træk den trykmonterede pære ud og
udskift den.

170
KONTROL-
LAMPER OG
MEDDELELSER
TEKNISKE
DATA
INDHOLD
KENDSKAB
TIIL BIILEN
SIKKERHEDS-
UDSTYR
START OG
KØRSEL
I
NØDSITUATIO-
NER
VEDLIGEHOL-
DELSE OG PLEJE
❒sprøjtning med beskyttende plastmate-
rialer på de mest udsatte steder som
paneler under døre, inderside af skær-
me, kanter etc.;
❒anvendelse af åbne kassedragere for at
undgå at der samler sig kondensvand
som ellers kunne forårsage rustdannel-
se indefra.
GARANTI MOD
RUSTGENNEMTÆRING
Din bil er dækket af en garanti mod rust-
gennemtæring i karrosseriet.
Angående garantibestemmelser henvises til
bilens servicehæfte.
GODE RÅD OM
KARROSSERIETS
VEDLIGEHOLDELSE
Lak
Lakken har ikke blot en æstetisk funktion,
men tjener også til at beskytte den un-
derliggende metalplade.
Afskrabninger eller dybe ridser skal ud-
bedres omgående for at undgå at der dan-
nes rust. Lakreparationer bør udelukken-
de udføres med originale produkter (se
„Laktypemærker“ i kapitlet „Tekniske
data“).
KARROSSERI
BESKYTTELSE MOD
ATMOSFÆRISKE
PÅVIRKNINGER
De vigtigste årsager til rust er:
❒luftforurening;
❒saltholdig og fugtig luft (kystområder el-
ler varmt og fugtigt klima);
❒årstidsbetingede forhold.
Desuden må man ikke undervurdere den
nedbrydende virkning af atmosfærisk støv
og sand der føres med af vinden, eller
snavs, grus og småsten der slynges op af
andre køretøjer.
Fiat har anvendt de bedste teknologiske
løsninger til at beskytte karrosseriet på din
bil effektivt mod korrosion.
Disse omfatter:
❒malematerialer og lakeringssystemer
der giver bilen en særlig slidfast og kor-
rosionsbeskyttende overflade;
❒anvendelse af galvaniserede (eller for-
behandlede) plader med høj korro-
sionsbestandighed;
❒sprøjtning af undervogn, motorrum,
hjulkasser og andre dele med vokshol-
dige produkter med stor beskyttelses-

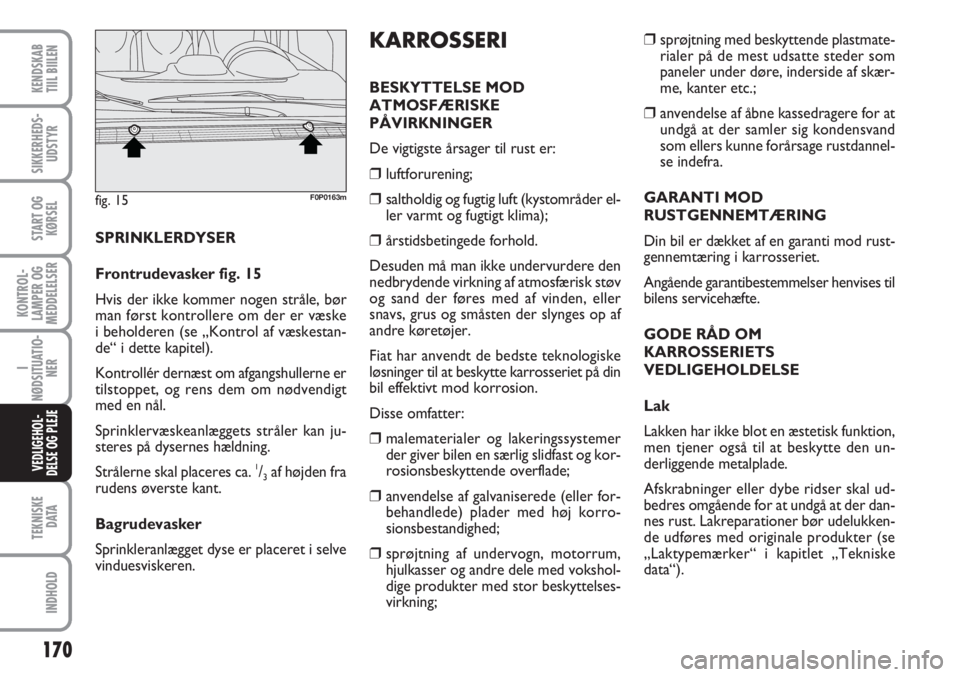

virkning; SPRINKLERDYSER
Frontrudevasker fig. 15
Hvis der ikke kommer nogen stråle, bør
man først kontrollere om der er væske
i beholderen (se „Kontrol af væskestan-
de“ i dette kapitel).
Kontrollér dernæst om afgangshullerne er
tilstoppet, og rens dem om nødvendigt
med en nål.
Sprinklervæskeanlæggets stråler kan ju-
steres på dysernes hældning.
Strålerne skal placeres ca.
1/3af højden fra
rudens øverste kant.
Bagrudevasker
Sprinkleranlægget dyse er placeret i selve
vinduesviskeren.
fig. 15F0P0163m

204
KONTROL-
LAMPER OG
MEDDELELSER
KENDSKAB
TIIL BIILEN
SIKKERHEDS-
UDSTYR
START OG
KØRSEL
I
NØDSITUATIO-
NER
VEDLIGEHOL-
DELSE OG PLEJE
TEKNISKE
D ATA
INDHOLD

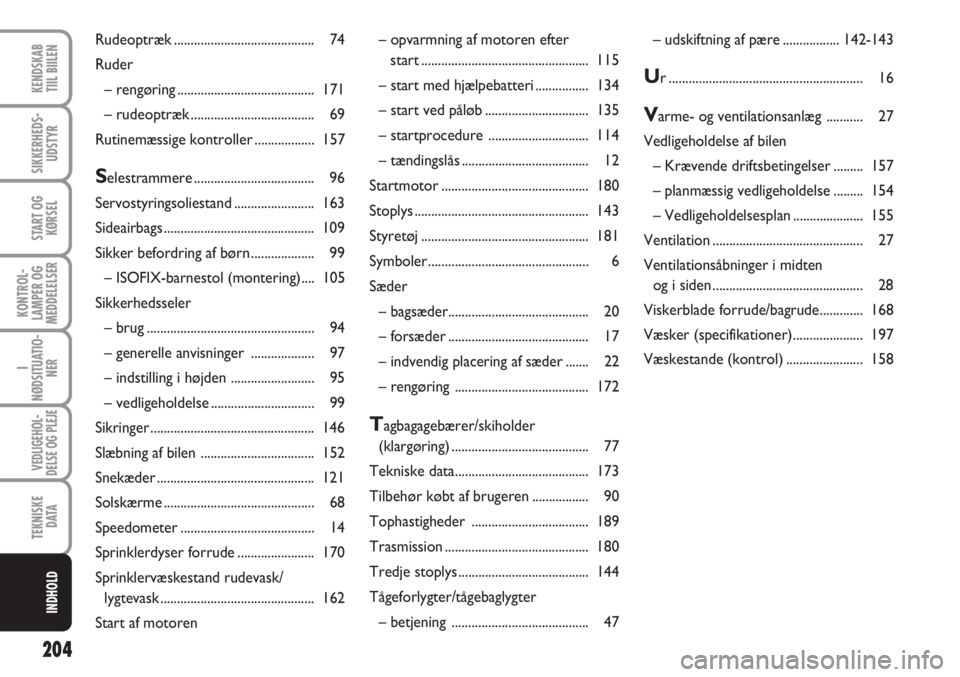

– opvarmning af motoren efter
start.................................................. 115
– start med hjælpebatteri................ 134
– start ved påløb............................... 135
– startprocedure .............................. 114
– tændingslås ...................................... 12
Startmotor............................................ 180
Stoplys.................................................... 143
Styretøj.................................................. 181
Symboler................................................ 6
Sæder
– bagsæder.......................................... 20
– forsæder .......................................... 17
– indvendig placering af sæder ....... 22
– rengøring ........................................ 172
Tagbagagebærer/skiholder
(klargøring)......................................... 77
Tekniske data........................................ 173
Tilbehør købt af brugeren ................. 90
Tophastigheder ................................... 189
Trasmission ........................................... 180
Tredje stoplys....................................... 144
Tågeforlygter/tågebaglygter
– betjening ......................................... 47– udskiftning af pære .................142-143
Ur .......................................................... 16
Varme- og ventilationsanlæg ........... 27
Vedligeholdelse af bilen
– Krævende driftsbetingelser ......... 157
– planmæssig vedligeholdelse ......... 154
– Vedligeholdelsesplan ..................... 155
Ventilation ............................................. 27
Ventilationsåbninger i midten
og i siden ............................................. 28
Viskerblade forrude/bagrude............. 168
Væsker (specifikationer)..................... 197
Væskestande (kontrol)....................... 158 Rudeoptræk.......................................... 74
Ruder
– rengøring......................................... 171
– rudeoptræk..................................... 69
Rutinemæssige kontroller .................. 157
Selestrammere.................................... 96
Servostyringsoliestand........................ 163
Sideairbags ............................................. 109
Sikker befordring af børn ................... 99
– ISOFIX-barnestol (montering).... 105
Sikkerhedsseler
– brug.................................................. 94
– generelle anvisninger ................... 97
– indstilling i højden ......................... 95
– vedligeholdelse ............................... 99
Sikringer ................................................. 146
Slæbning af bilen .................................. 152
Snekæder............................................... 121
Solskærme............................................. 68
Speedometer........................................ 14
Sprinklerdyser forrude....................... 170
Sprinklervæskestand rudevask/
lygtevask.............................................. 162
Start af motoren
