2011 FIAT DUCATO start

F0N0016mfig. 17
DIGITAAL DISPLAY
BEGINSCHERM fig. 17
Op het beginscherm kan het volgende worden weergegeven:
A Stand koplampverstelling (alleen als het dimlicht is
ingeschakeld).
B Tijd (wordt altijd weergegeven, ook bij uitgenomen
sleutel en gesloten voorportieren).
C Kilometerteller (weergave kilometer-/mijltotaalteller) en
informatie Tripcomputer.
OPMERKING Bij uitgenomen contactsleutel wordt bij het
openen van een van de voorportieren het display verlicht en
wordt enkele seconden de tijd en de kilometer- of
mijltotaalteller weergegeven. Het geleidelijk doven van de symbolen geeft het dalen van het
olieniveau aan.
Als de oliehoeveelheid voldoende is, branden er 4 of 5
symbolen. Als het vijfde symbool niet gaat branden, betekent
dit niet dat er een storing is of dat er te weinig olie in het
motorcarter zit.
Als het olieniveau lager is dan de minimum waarde, dan
verschijnt op het display de melding dat het minimum
olieniveau is bereikt en dat er olie moet worden bijgevuld.
BELANGRIJK Gebruik voor een exacte meting van het
oliepeil altijd de oliepeilstok (zie de paragraaf “Niveaus
controleren” in het hoofdstuk “Onderhoud en zorg”).
Na enkele seconden verdwijnen de symbolen die de
oliehoeveelheid weergeven en:
❒als de limiet voor het geprogrammeerd onderhoud bijna
is bereikt, wordt de nog af te leggen afstand weergegeven,
waarbij het symbool
õop het display gaat branden. Als
de limiet is bereikt, verschijnt op het display een
waarschuwing.
❒vervolgens wordt, als de termijn voor het olieverversen
bijna is verlopen, op het display de resterende afstand tot
de volgende olieverversing weergegeven. Als de limiet is
bereikt, verschijnt op het display een waarschuwing.
18
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
001-036 DUCATO LUM NL 7ed.qxd 29-07-2010 16:17 Pagina 18

19
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
fig. 18
SETUP-MENU fig. 19
Het menu bestaat uit een aantal functies dat “cyclisch” wordt
weergegeven. De functies kunnen met de knoppen ▲en ▼
worden gekozen, waarna u de volgende keuzemogelijkheden
kunt selecteren of instellingen (setup) kunt uitvoeren.
Het setup-menu kan worden ingeschakeld door de knop
MODE kort in te drukken.
Door de knoppen ▲en ▼telkens in te drukken, kunt u de
lijst van het setup-menu doorlopen.
De werking is vanaf dit moment afhankelijk van de
geselecteerde menuoptie.
Een menuoptie selecteren
– als u de knop MODE kort indrukt, kunt u in het menu de
instelling selecteren die u wilt wijzigen;
– met de knop ▲of ▼(door de knop telkens in te drukken)
kan de nieuwe instelling worden geselecteerd;
– als u de knop MODE kort indrukt, kunt u de instelling
opslaan en tegelijkertijd terugkeren naar de eerder
geselecteerde menuoptie.
“Klokje instellen” selecteren
– druk kort op de knop MODE om de eerste eenheid (uren)
te wijzigen;
– met de knop ▲of ▼(door de knop telkens in te drukken)
kan de nieuwe instelling worden geselecteerd;
– als u de knop MODE kort indrukt, kunt u de instelling
opslaan en tegelijkertijd verdergaan naar het volgende
onderdeel van het instelmenu (minuten); BEDIENINGSKNOPPEN fig. 18
▲Om het scherm en de keuzemogelijkheden naar boven te
doorlopen of de weergegeven waarde te verhogen.
MODEKort indrukken voor toegang tot het menu en/of
naar het volgende scherm te gaan of de keuze te
bevestigen. Even ingedrukt houden om terug te
keren naar het beginscherm.
▼Om het scherm en de keuzemogelijkheden naar beneden
te doorlopen of de weergegeven waarde te verlagen.
OPMERKING Bij de knoppen ▲en ▼hangt de werking van
het volgende af:
Setup-menu
– binnen het menu kunt u het menu naar boven of beneden
doorlopen;
– tijdens het instellen kunt u de waarde verhogen of verlagen.
001-036 DUCATO LUM NL 7ed.qxd 29-07-2010 16:17 Pagina 19

Om vanuit het beginscherm te kunnen navigeren, moet u kort op de knop MODE drukken. Druk op de knop ▲of ▼om
in het menu te navigeren.
OPMERKING Als de auto rijdt, is om veiligheidsredenen alleen een beperkt menu (instelling “SPEEd”) toegankelijk. Als de
auto stilstaat is het uitgebreide menu toegankelijk.
fig. 19
F0N1007g
– na het instellen van de tijd keert u terug naar de eerder
geselecteerde menuoptie.
Als u de knop MODE even ingedrukt houdt:
– als u zich in het menu bevindt, dan verlaat u het setup-
menu;
– als u zich in een menuoptie bevindt, dan verlaat u die
menuoptie;– worden alleen de reeds opgeslagen instellingen bewaard
(reeds bevestigd door het indrukken van de knop MODE).
Het setup-menu heeft een tijdregeling; als het menu na een
bepaalde tijd verdwijnt, worden alleen de door u opgeslagen
wijzigingen (bevestigd door het kort indrukken van de knop
MODE) bewaard.
20
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
001-036 DUCATO LUM NL 7ed.qxd 29-07-2010 16:17 Pagina 20

21
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Klokje (Hour) instellen
Met deze functie kunt u het klokje instellen.
Ga voor het instellen als volgt te werk:
– druk kort op de knop MODE; op het display knipperen de
“uren”;
– druk op de knop ▲of ▼om de instelling uit te voeren;
– druk kort op de knop MODE; op het display knipperen de
“minuten”;
– druk op de knop ▲of ▼om de instelling uit te voeren;
– druk kort op de knop MODE om terug te keren naar het
menuscherm of houd de knop even ingedrukt om terug te
keren naar het beginscherm zonder op te slaan. Snelheidslimiet (SPEEd) instellen
Met deze functie kan de snelheidslimiet van de auto (km/h of
mph) worden ingesteld. Als deze limiet wordt overschreden,
wordt de bestuurder gewaarschuwd (zie hoofdstuk “Lampjes
en meldingen”).
Ga voor het instellen van de snelheidslimiet als volgt te werk:
– druk kort op de knop MODE; op het display verschijnt het
opschrift (SPEEd) en de ingestelde meeteenheid (km/h of
mph);
– druk op de knop ▲of ▼om de snelheidslimiet in te
schakelen (On) of uit te schakelen (OFF);
– als de functie al was ingeschakeld (On), kan met de knop ▲
of ▼de gewenste snelheidslimiet worden ingesteld en
worden bevestigd door het indrukken van de knop MODE;
OPMERKING De waarde kan worden ingesteld tussen 30 en
200 km/h of tussen 20 en 125 mph, afhankelijk van de
ingestelde meeteenheid (zie de paragraaf “Meeteenheid
(Unit) instellen”). Elke keer als u de knop ▲/▼indrukt,
wordt de waarde 5 eenheden verhoogd of verlaagd. Als u de
knop ▲/▼ingedrukt houdt, lopen de cijfers automatisch snel
door of terug. Als u dicht bij de juiste waarde bent, stelt u de
exacte waarde in door de knop telkens in te drukken en los
te laten.
– druk kort op de knop MODE om terug te keren naar het
menuscherm of houd de knop even ingedrukt om terug te
keren naar het beginscherm zonder op te slaan.
001-036 DUCATO LUM NL 7ed.qxd 29-07-2010 16:17 Pagina 21

Meeteenheid (Unit) instellen
Met deze functie kunt u de meeteenheid instellen.
Ga voor het instellen als volgt te werk:
– druk kort op de knop MODE; op het display verschijnt het
opschrift (Unit) en de ingestelde meeteenheid (km) of (mijl);
– druk op de knop ▲of ▼om de gewenste meeteenheid in
te stellen;
– druk kort op de knop MODE om terug te keren naar het
menuscherm of houd de knop even ingedrukt om terug te
keren naar het beginscherm zonder op te slaan. Volume buzzer (bUZZ) instellen
Met deze functie kan het volume van het akoestische signaal
(buzzer), dat klinkt bij de weergave van een
storing/waarschuwing, worden ingesteld.
Ga voor het instellen van het gewenste volume als volgt te
werk:
– druk kort op de knop MODE; op het display verschijnt het
opschrift (bUZZ);
– druk op de knop ▲of ▼om het gewenste volume in te
stellen (instelling mogelijk op 8 niveaus);
– druk kort op de knop MODE om terug te keren naar het
menuscherm of houd de knop even ingedrukt om terug te
keren naar het beginscherm zonder op te slaan.
22
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
001-036 DUCATO LUM NL 7ed.qxd 29-07-2010 16:17 Pagina 22

23
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Inschakeling/Uitschakeling
van de frontairbag en de zij-airbag (sidebag) aan
passagierszijde (BAG P) fig. 20
(voor bepaalde uitvoeringen/markten)
Met deze functie kan de passagiersairbag worden in-
/uitgeschakeld.
Ga als volgt te werk:
❒druk op de knop MODE en druk, nadat op het display het
bericht (BAG P OFF) (voor uitschakeling) of het bericht
(BAG P On) (voor inschakeling) is verschenen door het
indrukken van de knop ▲of ▼, opnieuw op de knop
MODE;
❒op het display verschijnt de melding om de instelling te
bevestigen;
❒selecteer door het indrukken van de knop ▲of ▼(YES)
(voor bevestiging van de inschakeling/uitschakeling) of
(no) (om te annuleren);
❒druk kort op de knop MODE; er verschijnt een
bevestiging van de gekozen instelling en er wordt
teruggekeerd naar het menuscherm of, wanneer de knop
even ingedrukt wordt gehouden, naar het beginscherm
zonder op te slaan.
MODE
MODE
MODE
▼ ▲
▼ ▲
▼ ▲
▼ ▲
F0N1001g
F0N1003gF0N1002g F0N1005g
F0N1006g F0N1002g
F0N1003g
fig. 20
001-036 DUCATO LUM NL 7ed.qxd 29-07-2010 16:17 Pagina 23

F0N0018mfig. 21F0N0017mfig. 22
OPMERKING Bij het openen van een voorportier wordt het
display verlicht en wordt enkele seconden de tijd en de
kilometer-/mijltotaalteller weergegeven.
BEDIENINGSKNOPPEN fig. 22
▲Om het scherm en de keuzemogelijkheden naar boven te
doorlopen of de weergegeven waarde te verhogen.
MODEKort indrukken voor toegang tot het menu en/of
naar het volgende scherm te gaan of de keuze te
bevestigen.
Even ingedrukt houden om terug te keren naar het
beginscherm.
▼Om het scherm en de keuzemogelijkheden naar beneden
te doorlopen of de weergegeven waarde te verlagen.
OPMERKING Bij de knoppen ▲en ▼hangt de werking van
het volgende af:
MULTIFUNCTIONEEL DISPLAY
(voor bepaalde uitvoeringen/markten)
Het multifunctionele display kan alle nuttige en noodzakelijke
informatie tijdens de rit weergeven:
BEGINSCHERM fig. 21
Op het beginscherm kan het volgende worden weergegeven:
A Datum.
B Kilometerteller (weergave kilometer-/mijltotaalteller).
C Tijd (wordt altijd weergegeven, ook bij uitgenomen
sleutel en gesloten voorportieren).
D Buitentemperatuur.
E Stand koplampverstelling (alleen als het dimlicht is
ingeschakeld).
24
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
001-036 DUCATO LUM NL 7ed.qxd 29-07-2010 16:17 Pagina 24

25
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

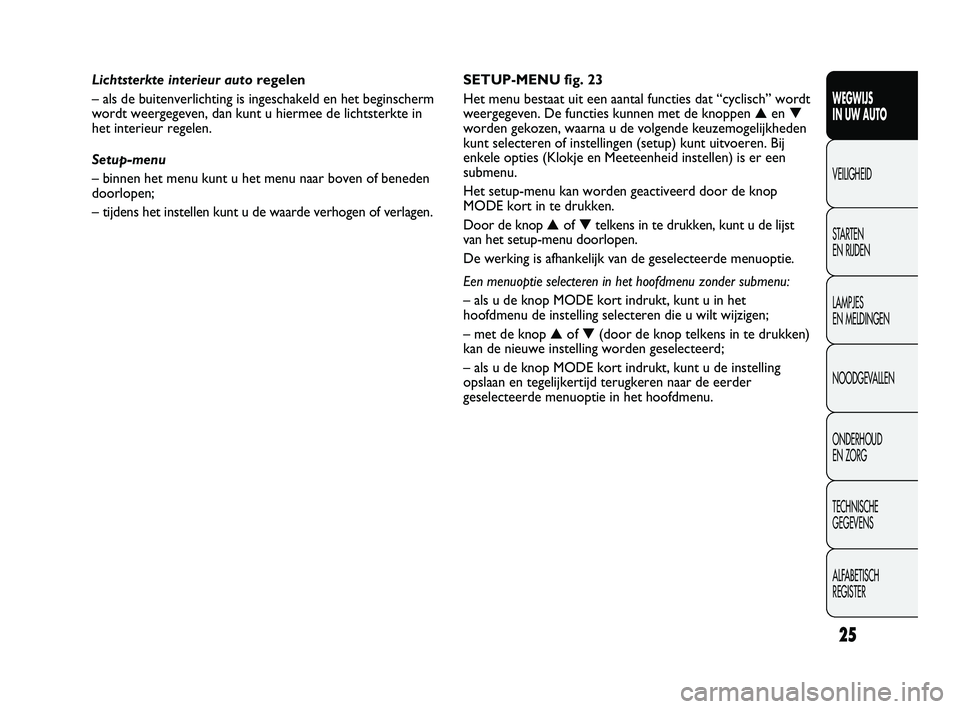

SETUP-MENU fig. 23
Het menu bestaat uit een aantal functies dat “cyclisch” wordt
weergegeven. De functies kunnen met de knoppen ▲en ▼
worden gekozen, waarna u de volgende keuzemogelijkheden
kunt selecteren of instellingen (setup) kunt uitvoeren. Bij
enkele opties (Klokje en Meeteenheid instellen) is er een
submenu.
Het setup-menu kan worden geactiveerd door de knop
MODE kort in te drukken.
Door de knop ▲of ▼telkens in te drukken, kunt u de lijst
van het setup-menu doorlopen.
De werking is afhankelijk van de geselecteerde menuoptie.
Een menuoptie selecteren in het hoofdmenu zonder submenu:
– als u de knop MODE kort indrukt, kunt u in het
hoofdmenu de instelling selecteren die u wilt wijzigen;
– met de knop ▲of ▼(door de knop telkens in te drukken)
kan de nieuwe instelling worden geselecteerd;
– als u de knop MODE kort indrukt, kunt u de instelling
opslaan en tegelijkertijd terugkeren naar de eerder
geselecteerde menuoptie in het hoofdmenu. Lichtsterkte interieur autoregelen
– als de buitenverlichting is ingeschakeld en het beginscherm
wordt weergegeven, dan kunt u hiermee de lichtsterkte in
het interieur regelen.
Setup-menu
– binnen het menu kunt u het menu naar boven of beneden
doorlopen;
– tijdens het instellen kunt u de waarde verhogen of verlagen.
001-036 DUCATO LUM NL 7ed.qxd 29-07-2010 16:17 Pagina 25
