2011 FIAT DOBLO COMBI stop start

14
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS TÉCNICOS
ÍNDICE
ECRÃ DIGITAL
ECRÃ STANDARD fig. 14
O ecrã standard é capaz de visualizar as seguintes indi-
cações:
A Posição da focagem dos faróis (só com luzes dos mé-
dios ligadas).
B Hodómetro (visualização dos quilómetros, ou milhas,
percorridos).
C Hora (sempre visualizada, também com chave extraí-
da e portas anteriores fechadas).
D Indicação da função START&STOP (para versões/mer-
cados, se previsto).
E Gear Shift Indicator (indicação da mudança de veloci-
dade) (para versões/ mercados, se previsto)NotaCom a chave extraída do dispositivo de arranque,
na abertura de uma porta, o display acende-se mostrando
durante alguns segundos a hora e a indicação dos quiló-
metros (ou milhas) percorridos.
BOTÕES DE COMANDO fig. 15
▲Para percorrer o ecrã e as respectivas opções, para
cima ou para aumentar o valor visualizado.
SETESCPressão breve para aceder ao menu e/ou pas-
sar ao ecrã seguinte ou confirmar a escolha
desejada.
Pressão prolongada para regressar ao ecrã
standard.
▼Para percorrer o ecrã e as respectivas opções, para
baixo ou para diminuir o valor visualizado.
F0V0011mfig. 14F0V0012mfig. 15

19
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS TÉCNICOS
ÍNDICE
F0V0038mfig. 16F0V0012mfig. 17
F Indicação da função START&STOP (para versões/mer-
cados, se previsto).
G Gear Shift Indicator (indicação da mudança de veloci-
dade) (para versões/ mercados, se previsto)
NotaAo abrir uma porta anterior, o ecrã activa-se visua-
lizando por alguns segundos a hora e os quilómetros, ou
milhas, percorridos.
BOTÕES DE COMANDO fig. 17
▲Para percorrer o ecrã e as respectivas opções, para ci-
ma ou para aumentar o valor visualizado.
SETESCPressão breve para aceder ao menu e/ou pas-
sar ao ecrã seguinte ou confirmar a escolha
desejada. Pressão prolongada para regressar
ao ecrã standard.
▼Para percorrer o ecrã e as respectivas opções, para
baixo ou para diminuir o valor visualizado.
ECRÃ MULTIFUNÇÕES
(para versões/mercados, onde previsto)
O veículo pode estar equipado com um display multifun-
cional capaz de oferecer informações úteis ao utilizador,
em função do anteriormente definido durante a condução
do veículo.
ECRÃ «STANDARD» fig. 16
O ecrã standard é capaz de visualizar as seguintes indi-
cações:
A Data.
B Hodómetro (visualização dos quilómetros, ou milhas,
percorridos).
C Hora (sempre visualizada, também com chave extraí-
da e portas anteriores fechadas).
D Temperatura exterior.
E Posição da focagem dos faróis (só com luzes dos mé-
dios ligadas).

F0V0040mfig. 103
SISTEMA START&STOP
PREMISSA
O dispositivo Start&Stop pára automaticamente o motor
sempre que o veículo está parado e volta a arrancar quan-
do o condutor entende retomar o andamento.
Isto aumenta a eficiência do veículo reduzindo os consu-
mos, as emissões de gases perigosos e a poluição sonora.
O sistema activa-se a cada ligação do veículo.
MODO DE FUNCIONAMENTO
Modalidades de paragem do motor
COM CAIXA DE VELOCIDADES MANUAL
Com o veículo parado, o motor pára com a caixa em pon-
to morto e o pedal da embraiagem largado. AVISOS GERAIS
❒Durante as manobras de estacionamento prestar sem-
pre a máxima atenção aos obstáculos que se podem
encontrar sobre ou sob os sensores.
❒Os objectos colocados a distância aproximada, em al-
gumas circunstâncias não são detectados pelo sistema
e portanto podem danificar o veículo ou ser danificados.
❒As sinalizações enviadas pelos sensores podem ser al-
teradas pela avaria dos próprios sensores, pela sujei-
ra, neve ou gelo depositados nos sensores ou por sis-
temas de ultra-sons (por ex. travões pneumáticos de
veículos pesados ou martelos pneumáticos) presen-
tes nas proximidades.
❒Os sensores de estacionamento funcionam correcta-
mente com as portas de batente fechadas. As portas
abertas podem provocar sinalizações erradas por parte
do sistema: por isso, fechar sempre as portas traseiras.
104
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS TÉCNICOS
ÍNDICE
A responsabilidade pelo estacionamento
e por outras manobras perigosas é sempre
do condutor. Ao efectuar estas manobras, o con-
dutor deve certificar-se sempre de que no espa-
ço de manobra não estejam presentes pessoas (es-
pecialmente crianças) nem animais. Os sensores
de estacionamento constituem uma ajuda para
o condutor, embora este nunca deva reduzir a sua
atenção durante as manobras potencialmente
perigosas, mesmo que realizadas a velocidade
reduzida.
AVISO

COM CAIXA ROBOTIZADA
O motor pára se o veículo parar com o pedal do travão
pressionado.
Esta condição pode ser mantida sem que o pedal do tra-
vão seja pressionado, se se posicionar a alavanca da caixa
em N.
Nota: A paragem do motor só é permitida depois de ter
superado uma velocidade de aprox. 10 km/h, para evitar
repetidas paragens do motor quando se anda a passo de
homem.
A paragem do motor é assinalada pelo ícone fig. 103 no
display, segundo os equipamentos.
Modalidade de nova ligação do motor
COM CAIXA DE VELOCIDADES NORMAL
Para permitir a nova ligação do motor, pressionar o pe-
dal de embraiagem.
COM CAIXA ROBOTIZADA
Se a alavanca da caixa robotizada estiver na posição N, co-
locá-la em qualquer posição de marcha, caso contrário,
soltar o pedal do travão ou movimentar a alavanca das mu-
danças para (
+), (–) ou R.
105
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS TÉCNICOS
ÍNDICE
F0V0039mfig. 104
ACTIVAÇÃO E DESACTIVAÇÃO MANUAL
O dispositivo pode ser activado/desactivado através do
botão A-fig. 104 situado ao lado do travão de mão. A de-
sactivação é assinalada pelo acendimento do led no botão.
Além disso, nas versões se previsto, são fornecidas indi-
cações suplementares constituídas pela mensagem no ecrã
de desactivação ou activação do Stop&Start.
CONDIÇÕES DE NÃO PARAGEM DO MOTOR
Com o dispositivo activo, por exigências de conforto, con-
tenção de emissões e de segurança, o motopropulsor não
pára em condições particulares, entre as quais:
❒motor ainda frio;
❒temperatura externa particularmente fria, se prevista
a indicação apropriada;
❒bateria com carga insuficiente;

❒veículo em movimento, nos casos por exemplo de per-
curso em estradas com inclinação;
❒Paragem do motor mediante o sistema Start&Stop
superior a três minutos aprox.
❒climatizador automático, para permitir um adequado
nível de conforto térmico ou activação MÁX-DEF.
Com velocidade inserida, o novo arranque automático do
motor é permitido apenas pressionando a fundo o pedal
de embraiagem. A operação é pedida ao condutor pela luz
avisadora intermitente fig. 103 no quadro de instrumen-
tos e, se previsto, através da mensagem no visor.
Nota: Se a embraiagem não for pressionada, passados os
três minutos após o desligar do motor, o novo arranque
do motor será possível somente com a chave.
Nota: Nos casos indesejados de paragem do motor, de-
vidos por exemplo, a bruscas largadas do pedal de em-
braiagem com a velocidade inserida, se o sistema Start&
Stop está activo, é possível voltar a ligar o motor pres-
sionando a fundo o pedal de embraiagem ou colocando
a caixa em ponto-morto.
FUNÇÕES DE SEGURANÇA
Nas condições de paragem do motor mediante o siste-
ma Start&Stop, se o condutor retirar o próprio cinto de
segurança e abrir a porta lado do condutor ou do lado
do passageiro, a nova ligação do motor só é permitida com
a chave. Esta condição é assinalada ao condutor quer atra-
vés de um buzzer, quer através da luz avisadora intermi-
tente fig. 103 no quadro de instrumentos e, se previsto,
com uma mensagem de informação no visor.
❒óculo posterior térmico activado;
❒limpa-pára-brisas a funcionar à máxima velocidade;
❒regeneração da armadilha de partículas em curso (só
para motores Diesel);
❒porta do condutor não fechada;
❒cinto de segurança do condutor não apertado;
❒marcha-atrás inserida (por exemplo, para as manobras
de estacionamento);
❒climatizador automático, sempre que não tenha sido
ainda alcançado um nível adequado de conforto tér-
mico ou activação MÁX-DEF;
❒no primeiro período de utilização, para inicialização do
sistema.
Nos casos referidos é visível a luz avisadora intermiten-
te fig. 103 e, se previsto, uma mensagem de informação
no visor.
CONDIÇÕES DE NOVO ARRANQUE
Por exigências de conforto, contenção das emissões po-
luentes e por razões de segurança, o motopropulsor po-
de voltar a arrancar automaticamente sem nenhuma acção
por parte do condutor, se se verificam algumas condições,
entre elas:
❒bateria com carga insuficiente;
❒limpa-pára-brisas a funcionar à máxima velocidade;
❒reduzida depressão do sistema de travagem, por exem-
plo após repetidas pressões no pedal do travão;
106
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS TÉCNICOS
ÍNDICE

F0V0041mfig. 105
FUNÇÃO DE «ENERGY SAVING»
(para versões/mercados, se previsto)
Se, após um novo arranque automático do motor, o con-
dutor não executa nenhuma acção no veículo por um tem-
po prolongado de aprox. 3 minutos, o sistema Start&Stop
pára definitivamente o motor para evitar consumos de
combustível. Nestes casos o arranque do motor é permi-
tido somente com a chave.
Nota: Todavia, é possível, em qualquer caso, manter o mo-
tor ligado desactivando o sistema Start&Stop.
IRREGULARIDADES DE FUNCIONAMENTO
Em caso de mau funcionamento, o sistema Start&Stop
desactiva-se. O condutor é informado da anomalia me-
diante a ligação da luz avisadora genérica A-fig. 105, se
previsto, com a mensagem informativa e com o ícone
B-fig. 105 de avaria do sistema no quadro de bordo.
Neste caso, dirigir-se à Rede de Assistência Fiat.
107
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS TÉCNICOS
ÍNDICE
F0V0042mfig. 106
INACTIVIDADE DO VEÍCULO
Versões com falso pólo fig. 106
Nos casos de inactividade do veículo, é necessário prestar
particular atenção à desactivação da alimentação eléctrica
da bateria. O procedimento deve ser efectuado desligan-
do o terminal negativo de desengate rápido A do falso pó-
lo negativo B, enquanto que no pólo negativo da bateria C
está instalado um sensor D de monitorização do estado da
bateria que não deve ser nunca desconectado, excepto
no caso de substituição da própria bateria.

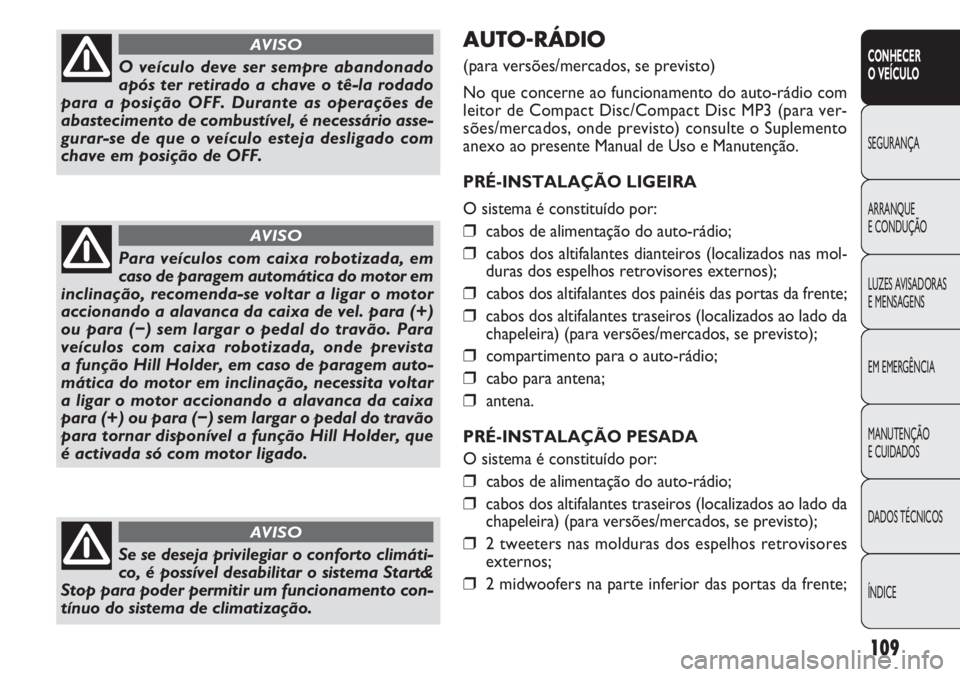

AUTO-RÁDIO
(para versões/mercados, se previsto)
No que concerne ao funcionamento do auto-rádio com
leitor de Compact Disc/Compact Disc MP3 (para ver-
sões/mercados, onde previsto) consulte o Suplemento
anexo ao presente Manual de Uso e Manutenção.
PRÉ-INSTALAÇÃO LIGEIRA
O sistema é constituído por:
❒cabos de alimentação do auto-rádio;
❒cabos dos altifalantes dianteiros (localizados nas mol-
duras dos espelhos retrovisores externos);
❒cabos dos altifalantes dos painéis das portas da frente;
❒cabos dos altifalantes traseiros (localizados ao lado da
chapeleira) (para versões/mercados, se previsto);
❒compartimento para o auto-rádio;
❒cabo para antena;
❒antena.
PRÉ-INSTALAÇÃO PESADA
O sistema é constituído por:
❒cabos de alimentação do auto-rádio;
❒cabos dos altifalantes traseiros (localizados ao lado da
chapeleira) (para versões/mercados, se previsto);
❒2 tweeters nas molduras dos espelhos retrovisores
externos;
❒2 midwoofers na parte inferior das portas da frente;
109
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS TÉCNICOS
ÍNDICE
O veículo deve ser sempre abandonado
após ter retirado a chave o tê-la rodado
para a posição OFF. Durante as operações de
abastecimento de combustível, é necessário asse-
gurar-se de que o veículo esteja desligado com
chave em posição de OFF.
AVISO
Para veículos com caixa robotizada, em
caso de paragem automática do motor em
inclinação, recomenda-se voltar a ligar o motor
accionando a alavanca da caixa de vel. para (+)
ou para (−) sem largar o pedal do travão. Para
veículos com caixa robotizada, onde prevista
a função Hill Holder, em caso de paragem auto-
mática do motor em inclinação, necessita voltar
a ligar o motor accionando a alavanca da caixa
para (+) ou para (−) sem largar o pedal do travão
para tornar disponível a função Hill Holder, que
é activada só com motor ligado.
AVISO
Se se deseja privilegiar o conforto climáti-
co, é possível desabilitar o sistema Start&
Stop para poder permitir um funcionamento con-
tínuo do sistema de climatização.
AVISO

152
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS TÉCNICOS
ÍNDICE
AVARIA DAS LUZES EXTERNAS
(amarelo âmbar)
A luz avisadora acende, nalgumas versões, quando é detec-
tada uma anomalia numa das seguintes luzes:
– luzes de presença
– luzes diurnas
– luzes de stop (de paragem)
– luzes de nevoeiro posteriores
– luzes de direcção
– luzes da matrícula.
A anomalia referida a estas lâmpadas poderá ser: a quei-
madura de uma ou mais lâmpadas, a queimadura do res-
pectivo fusível de protecção ou a interrupção da conexão
eléctrica.
Nalgumas versões acende, em alternativa, a luz avisadora è.
Nalgumas versões o ecrã visualiza a mensagem específica.
W
SINALIZAÇÃO GENÉRICA
(amarelo âmbar)
A luz avisadora acende em concomitância com os seguin-
tes eventos.
Avaria no sensor de pressão do óleo do motor
A luz avisadora acende-se quando é detectada uma ano-
malia nos sensores de pressão do óleo do motor.
Dirigir-se o mais rapidamente possível à Rede de Assis-
tência Fiat para eliminar a anomalia.
Avaria das luzes externas
(para versões/mercados, se previsto)
Ver quanto descrito para a luz avisadora
6.
Interruptor de inércia de corte
de combustível activado
A luz avisadora acende-se quando o interruptor de inér-
cia de corte de combustível intervém.
Em algumas algumas versões o visor apresenta uma mensa-
gem dedicada.
Avaria nos sensores de chuva
(para versões/mercados, se previsto)
Ver quanto descrito para a luz avisadora t.
Avaria no sistema Start&Stop
(para versões/mercados, se previsto)
A luz avisadora acende quando é detectada uma anoma-
lia no sistema Start&Stop.
è
AVARIA NO SISTEMA DE
PROTECÇÃO DO VEÍCULO
– FIAT CODE (amarelo âmbar)
O acendimento da luz avisadora
Y(em algumas versões,
juntamente com a visualização de uma mensagem especí-
fica no display) assinala a avaria do sistema Fiat Code ou,
se presente, do sistema de alarme: neste caso, dirigir-se
o quanto antes à Rede de Assistência Fiat.
Y
