2011 CITROEN C-ZERO Notices Demploi (in French)

8
Informations pratiques
95
)Débloquez les vis avec la clé démonte-roue. )Placez le cric en contact avec l’un des deux emplacements avant A
ou arrière B
prévus sur le soubassement, le plus proche de la roue à changer.
Démontage de la roue
)
Déployez le cric, à l’aide de la manivelle, jusqu’à ce que sa semelle soit en contact
avec le sol. Assurez-vous que l’axe
de la semelle du cric est à l’aplomb de
l’e m p l ac e m e nt A
ou Butilisé. )
Levez le véhicule, jusqu’à laisser unespace suffisant entre la roue et le sol.
)
Retirez les vis et conservez-les dans un endroit propre.)
Dégagez la roue.

i
Informations pratiques
96

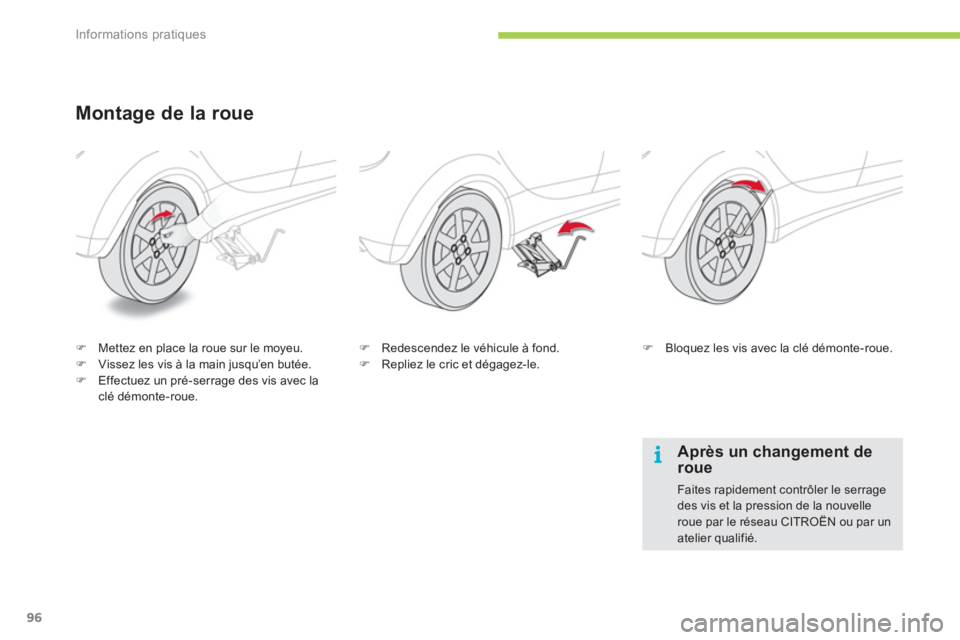

Montage de la roue
)Mettez en place la roue sur le moyeu.)Vissez les vis à la main jusqu’en butée. )Effectuez un pré-serrage des vis avec laclé démonte-roue.
) Redescendez le véhicule à fond. )
Repliez le cric et dégagez-le. )Bloquez les vis avec la clé démonte-roue.


Après un changement de roue

Faites rapidement contrôler le serragedes vis et la pression de la nouvelleroue par le réseau CITROËN ou par unatelier qualifié.

8
!
Informations pratiques
97








Changement d’une lampe
1.Indicateurs de direction (W21W - 21 W).2.Feux de position (W5W - 5 W).3.Feux de route (HB3 - 60 W).4.Feux de croisement (H11 - 55 W ).

Les projecteurs sont équipés de glacesen polycarbonate, revêtues d’un vernis protecteur :)ne les nettoyez pas avec unchiffon sec ou abrasif, ni avec unproduit détergent ou solvant,)
utilisez une éponge et de l’eausavonneuse, )
en utilisant le lavage haute-pressionsur des salissures persistantes,n’insistez pas sur les projecteurs, les feux et leur contour pour éviter de détériorer leur vernis et leur jointd’étanchéité.
)
Ne touchez pas directement la lampe avec les doigts, utilisez des chiffons non pelucheux.
Le changement d’une lampe doit se
faire projecteur éteint depuis quelques minutes (risque de brûlure grave).
Il est impératif de n’utiliser que des lampes de type anti-ultraviolet (UV), afin de ne pas détériorer le projecteur.
Remplacez toujours une lampedéfectueuse par une lampe neuve ayant les mêmes référence etcaractéristiques.
Feux avant
5. Projecteurs antibrouillard avant(H8 - 35 W ).6.Feux diurnes (P13W - 13 W).

Informations pratiques
98
) Soulevez le cache B
, avec un tournevis
protégé d’un chiffon. ) Dévissez l’écrou de fixation C
jusqu’à ce que la tête de l’écrou touche la garniture.
)Retirez les clips maintenant le pare-chocs,à l’aide d’un tournevis.)Soulevez doucement le pare-chocs. Pour remplacer une lampe défectueuse, vous
devez au préalable déposer le bloc optique.
Pour déposer le bloc optique : )Ouvrez le capot.)Appuyez sur la languette Apour libérer le
connecteur.
Accès aux lampes

8
Informations pratiques
99
Dévissez l’écrou de fixation D , tout enmaintenant le pare-chocs écarté. )Dévissez l’écrou de fixation E.
)
Tirez le bloc optique vers vous, et dégagezla languette Fpour le retirer complètement.

i
Informations pratiques
100

Changement des feux de position
)
Tournez le por te-lampe vers la gauche et
retirez-le.) Tirez la lampe et remplacez-la.
Pour le remontage, effectuez ces opérations dans le sens inverse.


Changement des feux de route
)Tournez le por te-lampe vers la gauche etretirez-le. )Retirez l’ampoule en appuyant sur lalanguette. )Remplacez l’ampoule.
Pour le remontage, effectuez ces opérationsdans le sens inverse.
Changement des indicateurs de
direction
)Tournez le porte-lampe vers la gauche et retirez-le. )Tirez la lampe et remplacez-la.
Pour le remontage, effectuez ces opérationsdans le sens inverse.
Les lampes de couleur doiventêtre remplacées par des lampes de caractéristiques et de couleur identiques.

8
Informations pratiques
101

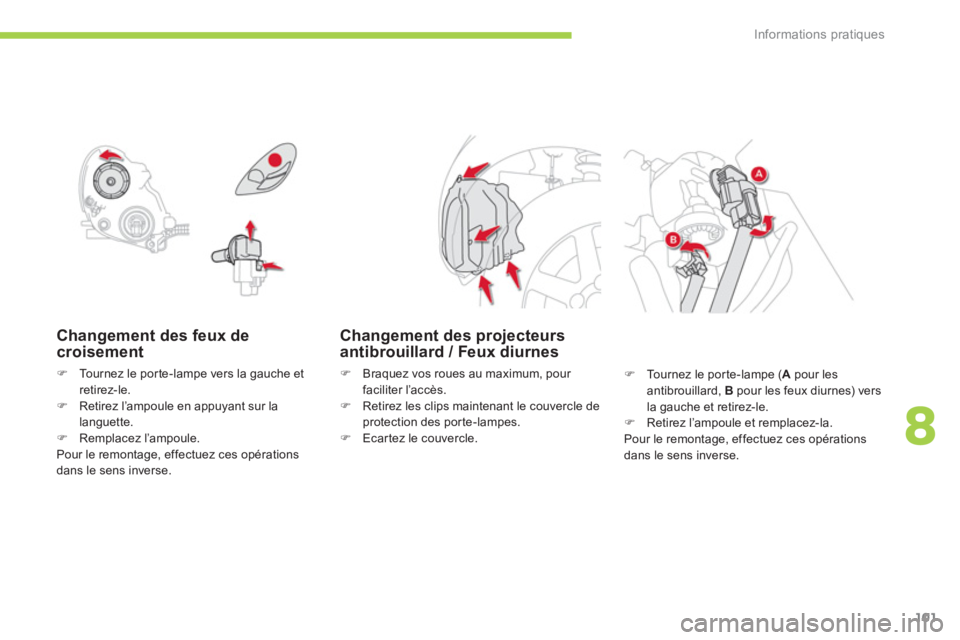

Changement des feux decroisement
)Tournez le por te-lampe vers la gauche et retirez-le. )Retirez l’ampoule en appuyant sur la languette. )Remplacez l’ampoule.
Pour le remontage, effectuez ces opérationsdans le sens inverse.


Changement des projecteurs antibrouillard / Feux diurnes
)
Braquez vos roues au maximum, pour faciliter l’accès. )
Retirez les clips maintenant le couvercle de protection des porte-lampes.)
Ecartez le couvercle.
)
Tournez le por te-lampe ( Apour les
antibrouillard, B pour les feux diurnes) vers
la gauche et retirez-le.) Retirez l’ampoule et remplacez-la.
Pour le remontage, effectuez ces opérations dans le sens inverse.

i
i
Informations pratiques
102
1.Feux de stop / Feux de position(diodes).2.Indicateurs de direction(W Y21W - 21 W).3.Feux de recul (W21W - 21 W).
Feux arrière
Les lampes de couleur ambre, telles que les indicateurs de direction, doivent être remplacées par des lampes de caractéristiques et de couleur identiques.
Dans cer taines conditions climatiques (température basse, humidité), laprésence de buée sur la surface interne de la glace des projecteurs avant etdes feux arrière est normale ; celle-ci disparaît quelques minutes aprèsl’allumage des feux.

Changement des répétiteurs latéraux de clignotant intégré(WY5W - 5 W)
)Poussez le répétiteur vers l’arrière et
dégagez-le.)Tournez le porte-lampe vers la gauche et retirez-le. )Retirez l’ampoule et remplacez-la.
Pour le remontage, effectuez ces opérationsdans le sens inverse.
